導軌式開關電源 選型手冊

 提示：點擊圖片可以放大

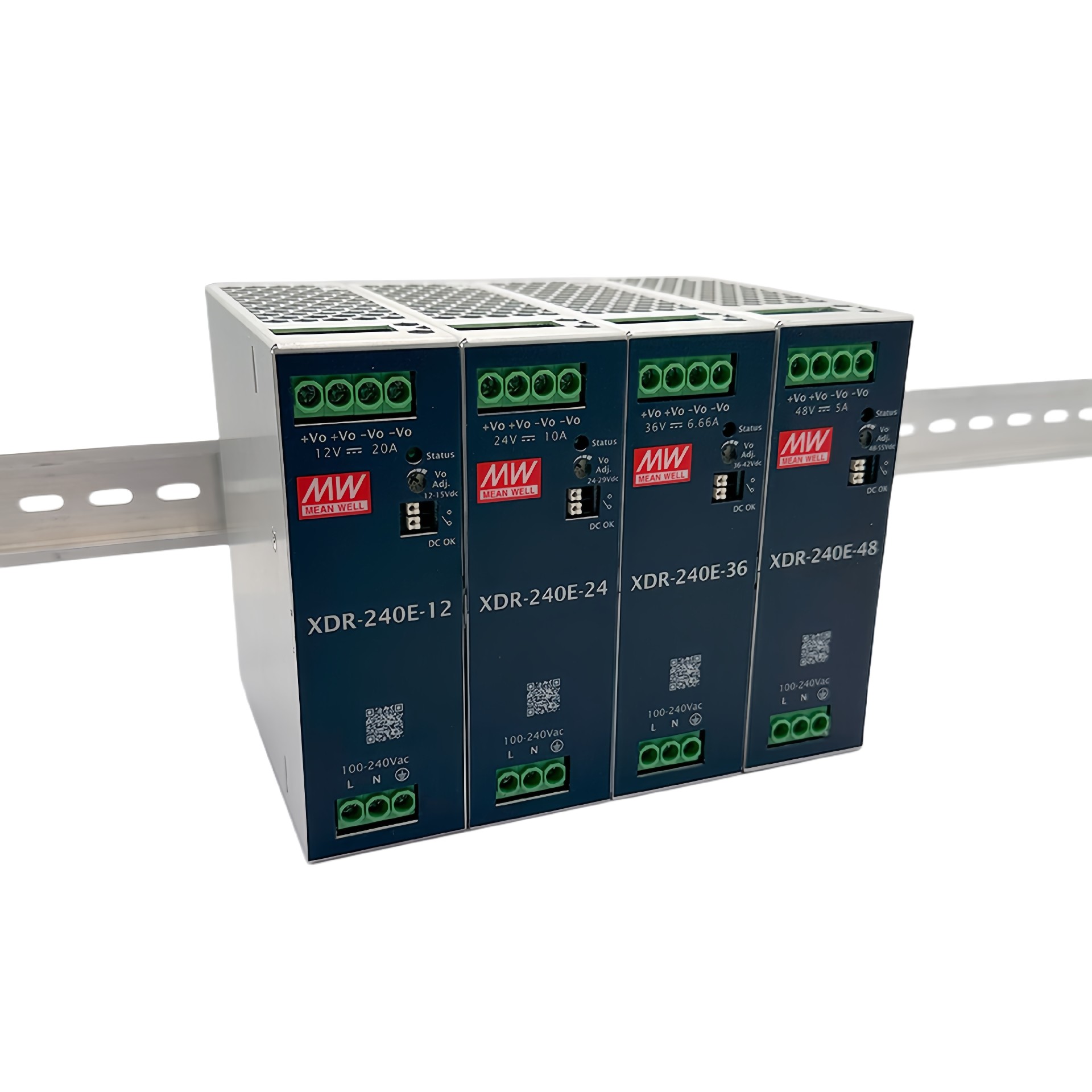

XDR-E 系列

XDR-E 系列



  • 瓦數:

  • 75W~960W

  • 功能特性


    • 85~264Vac 輸入范圍

    • 通過多國及多領域國際認證 :
      CB / TUV / UL / RCM / BSMI / CCC / BIS / EAC / CE / UKCA (62368-1 + 61010-1+ 61558-1)

    • 窄面寬設計：30~96mm (依機型)

    • 最高效率可達 96%，待機功耗 <1W~3.6W (依機型)

    • 可并聯使用，最高達 3840W（僅限 XDR-480E/960E）

    • 過電壓等級 III (OVC III)

    • -40~+70℃ 超寬運行溫度范圍 (>+50℃ 需降額使用)

    • 適合安裝于 DIN rail TS-35/7.5 或 15

    • 3 年保修



    機型資料

    XDR系列

    XDR系列



    • 瓦數:


    • 功能特性


      • 85~305Vac 輸入范圍

      • 通過多國及多領域國際認證 : 資通訊62368-1、工業
        61558-1/-2-16,61010 、船級 DNV、半導體 SEMI47及危險場所CID2 HazLoc

      • 窄面寬設計: 30~96mm (依機型)

      • 可提供200%峰值功率、600%峰值電流

      • 內建MODBus通訊介面 (XDR-240~960系列)

      • 過電壓等級 III (OVC III)

      • 可并聯使用，最高可達3840W (XDR-240~960系列)

      • -40~+85℃ 超寬運行溫度范圍 (> +60℃ 需降額使用)

      • 5年保固



      機型資料

      XTR 系列

      XTR 系列



      • 瓦數:

      • 240W~960W

      • 功能特性


        • 三相 320 ~ 600Vac 寬范圍輸入，支持雙相運行

        • 超低浪涌電流 <10A

        • 通過多國及多領域國際認證：
          CB / TUV / UL / RCM / BSMI / CCC / BIS / EAC / CE / UKCA (62368-1 + 61010-1 + 61558-1) 及防爆 C1D2 / 船級 DNV / 半導體 SEMI 47

        • 窄面寬設計：48~96mm（依機型而定）

        • 最高效率可達 96%，待機功耗 <2.5~3.1W（依機型而定）

        • 150~200% 峰值功率能力

        • 支持并聯使用，最高可達 3840W ( XTR-240依需求選購)

        • 符合過電壓等級 III（OVC III）

        • -40~+85℃ 超寬工作溫度范圍（>+60℃ 需降額使用）

        • 提供鎖線式、直插式、拉桿式 多種接線端子可選

        • 內部 PCB 涂層防護

        • 適合安裝于 DIN 導軌 TS-35/7.5 或 15

        • 5 年保修



        機型資料

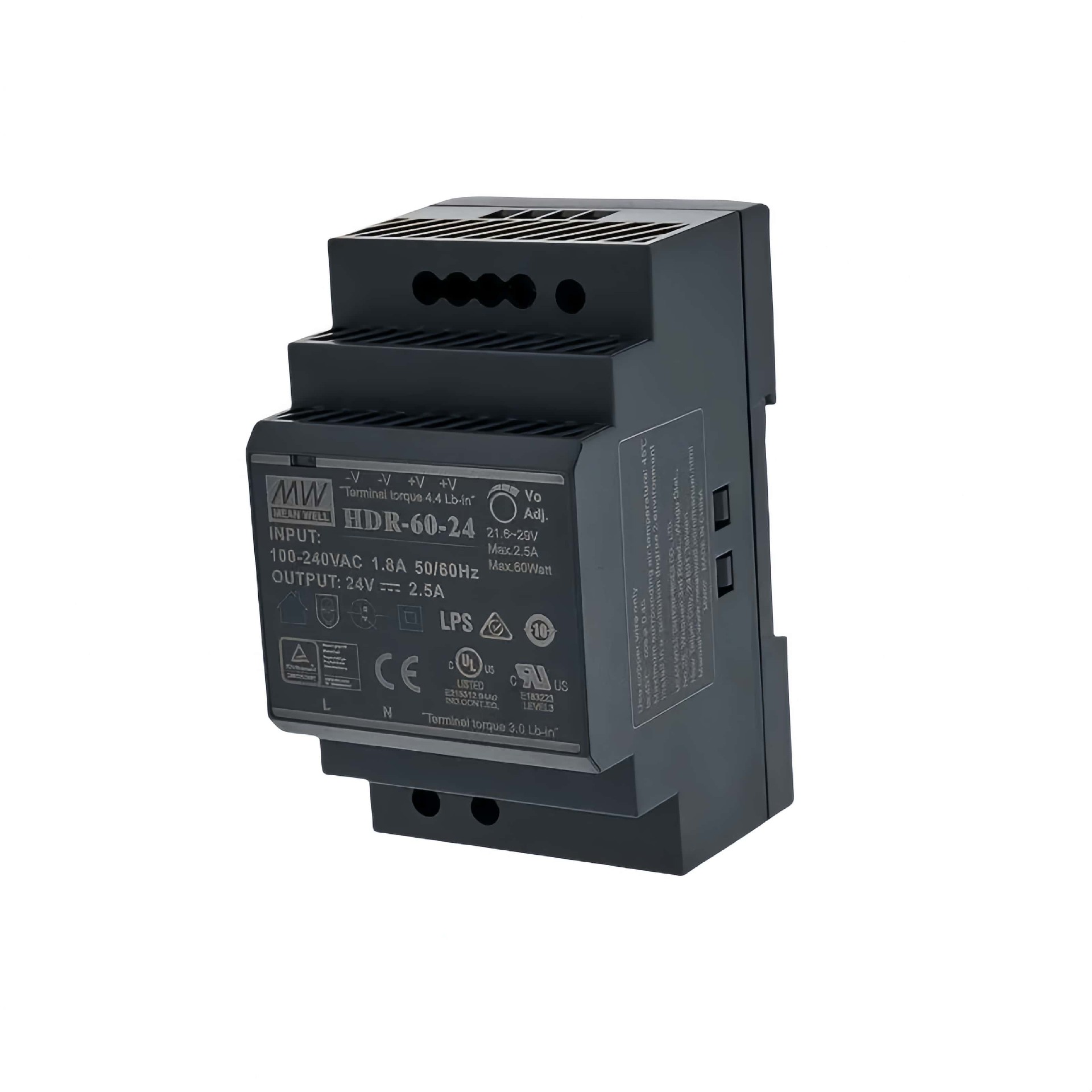

        HDR 系列

        HDR 系列



        • 瓦數:

        • 15W~150W

        • 功能特性


          • 階梯形塑料機殼

          • 單相，全范圍輸入

          • 小尺寸, 1SU~6SU寬 (DIN EN43880)

          • 雙重絕緣等級

          • 直流輸出電壓可調

          • 空載待機消耗瓦數<0.3W

          • 適合安裝于DIN rail TS-35 / 7.5 或 15

          • 適用于建筑及家電自動化控制



        機型資料

        MDR系列

        MDR系列



        • 瓦數:

        • 10W~96W

        • 功能特性


          • 超薄型塑料機殼

          • 單相，全范圍輸入

          • 空載待機消耗瓦數<0.75W~1W

          • 適合安裝于DIN rail TS-35 / 7.5 或 15

          • 內建主動式功率因子矯正功能(active PFC)

          • DC OK訊號輸出(MDR-10/20)

          • DC OK繼電器接點(relay contact)信號輸出(MDR-40/60/100)

          • 適用于Class I, Div 2 T4危險區域(MDR-40/60)



        機型資料

        DRA系列

        DRA系列



        • 瓦數:

        • 40W~60W

        • 功能特性


          • 塑料機殼

          • 單相，全范圍輸入

          • 輸出電流可透過1~10VDC, PWM信號或電阻調設于原額定值的 10~100%

          • 適合安裝于DIN Rail TS-35 / 7.5或15

          • 適合于視覺檢測設備及植物栽培系統



        機型資料

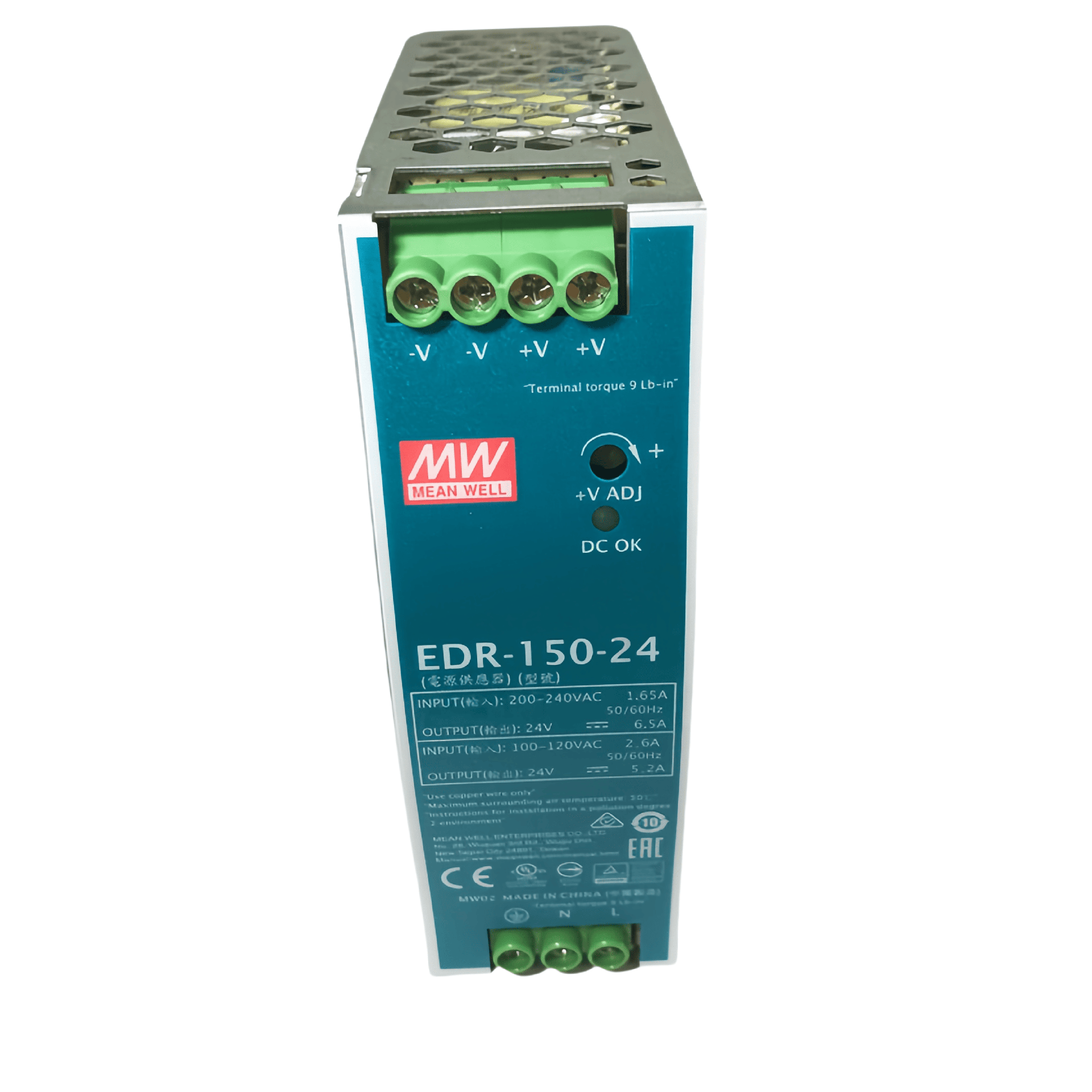

        EDR系列

        EDR系列



        • 瓦數:

        • 75W~150W

        • 功能特性


          • 金屬殼,低價款

          • 單相, 全范圍輸入

          • 窄面寬設計:32~40mm

          • EMC EN55022 class A

          • 適合安裝于DIN rail TS-35 / 7.5或15

          • 2年保固期



        機型資料

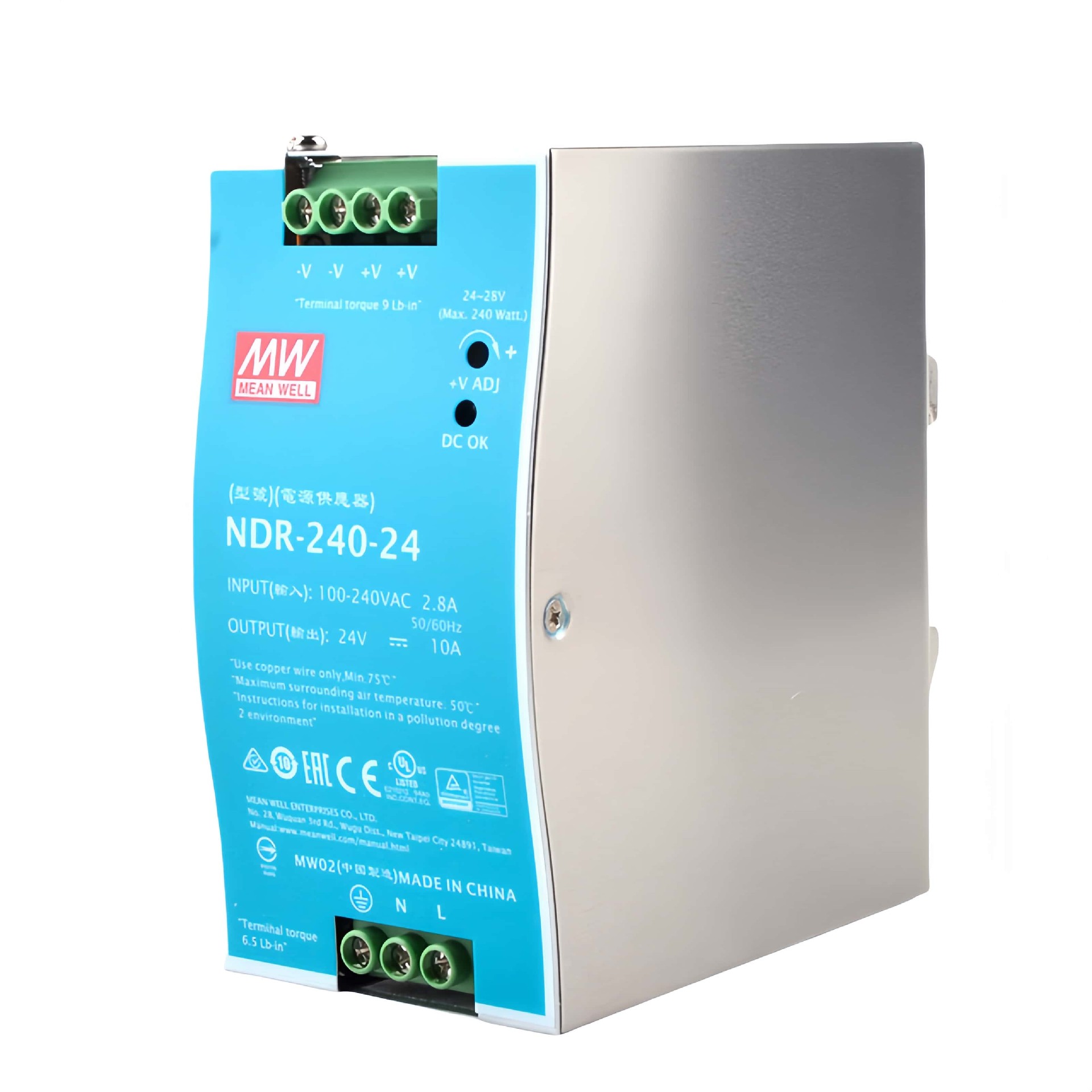

        NDR系列

        NDR系列



        • 瓦數:

        • 75W~480W

        • 功能特性


          • 金屬殼,經濟款

          • 單相, 90~264Vac, 全范圍輸入

          • 窄面寬設計:32~85.5mm

          • EMC EN55022 class B

          • 適合安裝于DIN rail TS-35 / 7.5或15

          • 3年保固期



        機型資料

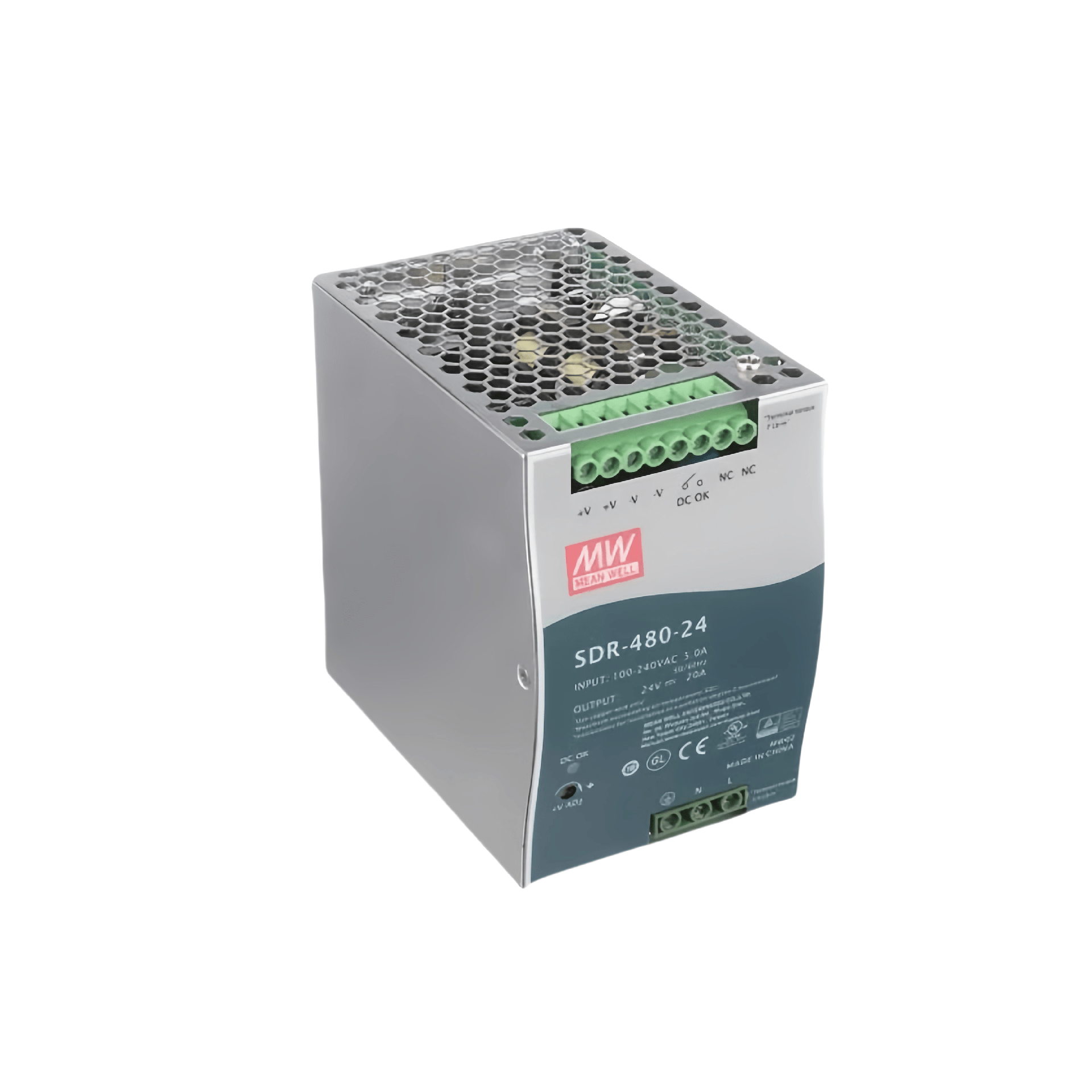

        SDR系列

        SDR系列



        • 瓦數:

        • 75W~960W

        • 功能特性


          • 金屬殼,薄型設計

          • 單相,全范圍輸入 (SDR-960:230VAC)

          • 94%高效率, 完整功能

          • 內建主動式功率因子矯正功能(active PFC) (SDR-75除外)

          • 適合安裝于DIN rail TS-35 / 7.5 或 15

          • 內建DC OK繼電器接點(Relay contact) (SDR-75除外)

          • 可提供130%~150%峰值負載輸出(依機型)

          • 并聯功能(SDR-480P/960)



        機型資料

        TDR系列

        TDR系列



        • 瓦數:

        • 240W~960W

        • 功能特性


          • 金屬殼,薄型設計

          • 三相, 340~550VAC輸入

          • 高工作效率達94.5%

          • 內建主動式功率因子矯正功能(active PFC)

          • 適合安裝于DIN rail TS-35 / 7.5 或 15

          • 內建DC OK繼電器接點(Relay contact)



        機型資料

        WDR系列

        WDR系列



        • 瓦數:

        • 60W~480W

        • 功能特性


          • 金屬殼,薄型設計

          • 單相及雙相, 180~550VAC寬輸入范圍

          • 高工作效率達93%

          • 240W及480W內建主動式功率因子矯正功能(active PFC)

          • 適合安裝于DIN rail TS-35 / 7.5 或 15

          • 內建DC OK繼電器接點(Relay contact)



        機型資料

        外圍模塊

        外圍模塊



        • 瓦數:

        • NA

        • 功能特性


          • 20A冗余模塊(Redundant Module)

          • 20A/40A備援緩沖模塊(Buffer Module)

          • 20A/40A DC UPS模塊(UPS Module)

          • AC峰值電流抑制器



        機型資料
