產品概覽
產品系列：MSP-600系列。
產品類型：600W單組輸出醫用型開關電源。
核心特性：
全球通用寬范圍交流輸入（85-264VAC）。
高效率（高達89%），高功率因數（PF > 0.94，帶主動式PFC）。
具備完善的保護功能：短路、過載、過壓、過溫。
通過醫療設備安規認證（MOOP等級）。
支持遙控開關、風扇智能控制、并聯擴容（最高2400W）、DC OK狀態信號、遙感等功能。
提供5V/0.3A輔助待機電源。
5年保修。

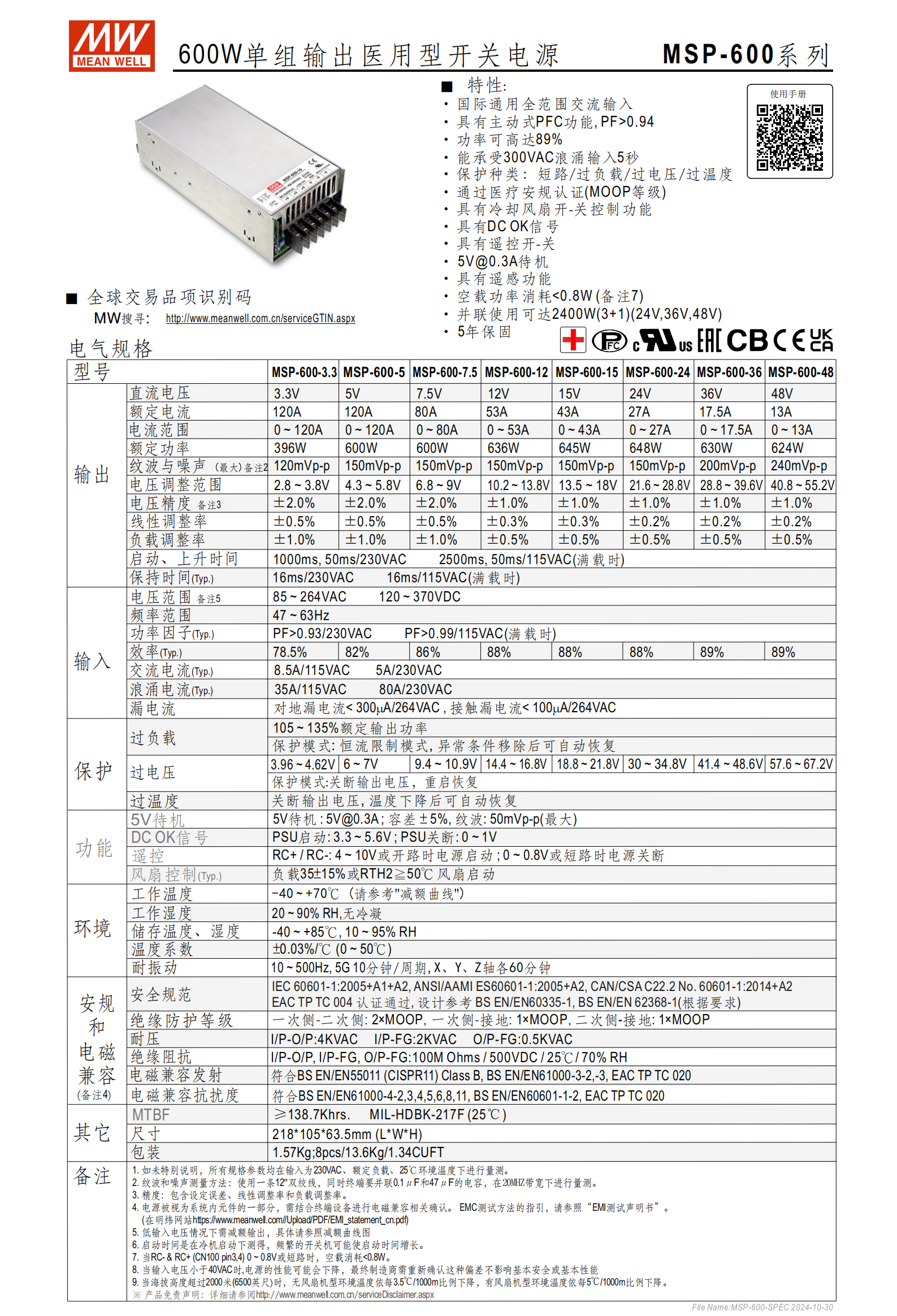

二、 電氣規格
文件以表格形式列出了該系列8種不同輸出電壓型號的詳細參數：
| 型號 | 直流電壓 | 額定電流 | 額定功率 | 輸出電壓范圍 | 電壓精度 | 線性調整率 | 負載調整率 | 效率 (典型) |
|---|---|---|---|---|---|---|---|---|
| MSP-600-3.3 | 3.3V | 120A | 396W | 2.8~3.8V | ±2.0% | ±0.5% | ±1.0% | 78.5% |
| MSP-600-5 | 5V | 120A | 600W | 4.3~5.8V | ±2.0% | ±0.5% | ±1.0% | 82% |
| MSP-600-7.5 | 7.5V | 80A | 600W | 6.8~9V | ±2.0% | ±0.5% | ±1.0% | 86% |
| MSP-600-12 | 12V | 53A | 636W | 10.2~13.8V | ±1.0% | ±0.3% | ±0.5% | 88% |
| MSP-600-15 | 15V | 43A | 645W | 13.5~18V | ±1.0% | ±0.3% | ±0.5% | 88% |
| MSP-600-24 | 24V | 27A | 648W | 21.6~28.8V | ±1.0% | ±0.2% | ±0.5% | 88% |
| MSP-600-36 | 36V | 17.5A | 630W | 28.8~39.6V | ±1.0% | ±0.2% | ±0.5% | 89% |
| MSP-600-48 | 48V | 13A | 624W | 40.8~55.2V | ±1.0% | ±0.2% | ±0.5% | 89% |
其他關鍵電氣參數：
輸入：85-264 VAC / 120-370 VDC；頻率 47-63 Hz。
保護：
過載保護：105-135%額定功率，恒流限制模式，可自恢復。
過壓保護：各型號有具體觸發范圍。
過溫保護：關斷輸出，溫度降低后自恢復。
環境：工作溫度 -40 ~ +70℃（參考降額曲線）；工作濕度 20-90% RH。
三、 安規與可靠性
安全規范：符合 IEC 60601-1, ANSI/AAMI ES60601-1, CAN/CSA C22.2 No. 60601-1 等醫療設備安全標準。
絕緣：一次側-二次側耐壓 4KVAC；絕緣電阻 ≥100MΩ。
電磁兼容：符合 CISPR11 Class B, EN61000-3-2/3, EN61000-4系列等標準。
可靠性：MTBF ≥ 133.7K 小時 (MIL-HDBK-217F, 25℃)。
四、 機械尺寸與接口
尺寸：218 mm (長) × 105 mm (寬) × 63.5 mm (高)。
連接器：
交流輸入：引腳定義明確（AC/L， AC/N， FG）。
直流輸出：通過螺絲端子連接（+V， -V）。
控制信號：通過一個10針的連接器（CN100， 型號如 HRS DF11-10DP-2DS）實現。

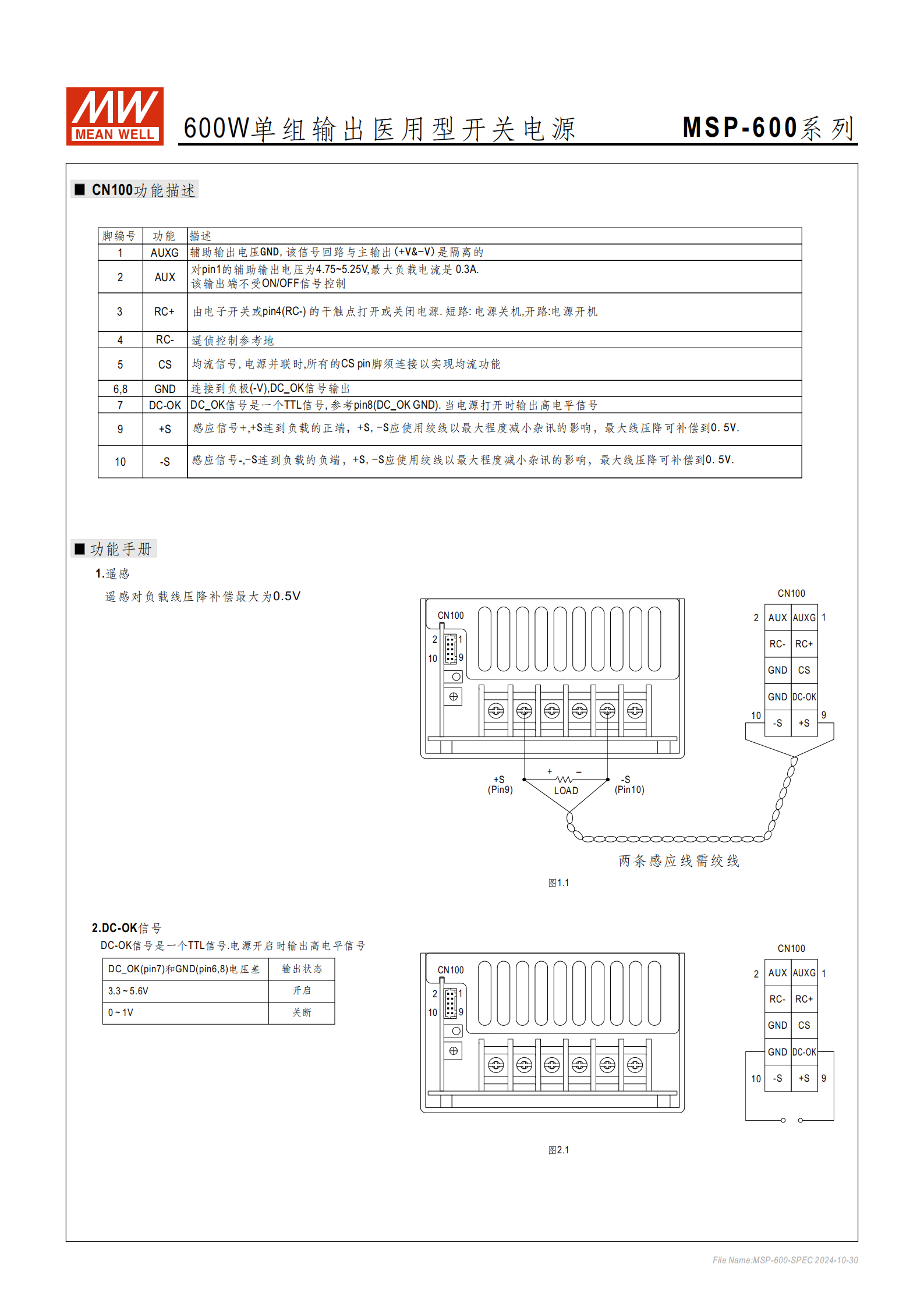

五、 控制接口 (CN100) 功能詳解
控制接口（CN100）是進行遠程監控和并聯操作的關鍵，各引腳功能如下：
| 腳編號 | 符號 | 功能描述 |
|---|---|---|
| 1 | AUXG | 輔助電源（5V待機）地，與主輸出隔離。 |
| 2 | AUX | 輔助電源輸出，5V ±5%， 最大0.3A，不受遙控控制。 |
| 3 | RC+ | 遙控正極。與RC-短路時關機，開路時開機。 |
| 4 | RC- | 遙控參考地。 |
| 5 | CS | 均流信號。并聯時必須將所有電源的此引腳相連。 |
| 6, 8 | GND | 主輸出地（-V），也是DC_OK信號的參考地。 |
| 7 | DC-OK | DC正常信號（TTL電平）。高電平（3.3-5.6V）表示電源正常。 |
| 9 | +S | 正極遙感線，連接至負載正極，用于補償線路壓降（最大0.5V）。 |
| 10 | -S | 負極遙感線，連接至負載負極。 |
六、 關鍵功能操作說明
遙感：通過連接+S和-S到負載端，可自動補償輸出導線上的壓降（最高0.5V）。感應線建議使用雙絞線。
遙控開關：通過控制RC+和RC-之間的通斷（短路/開路）來遠程開關電源。

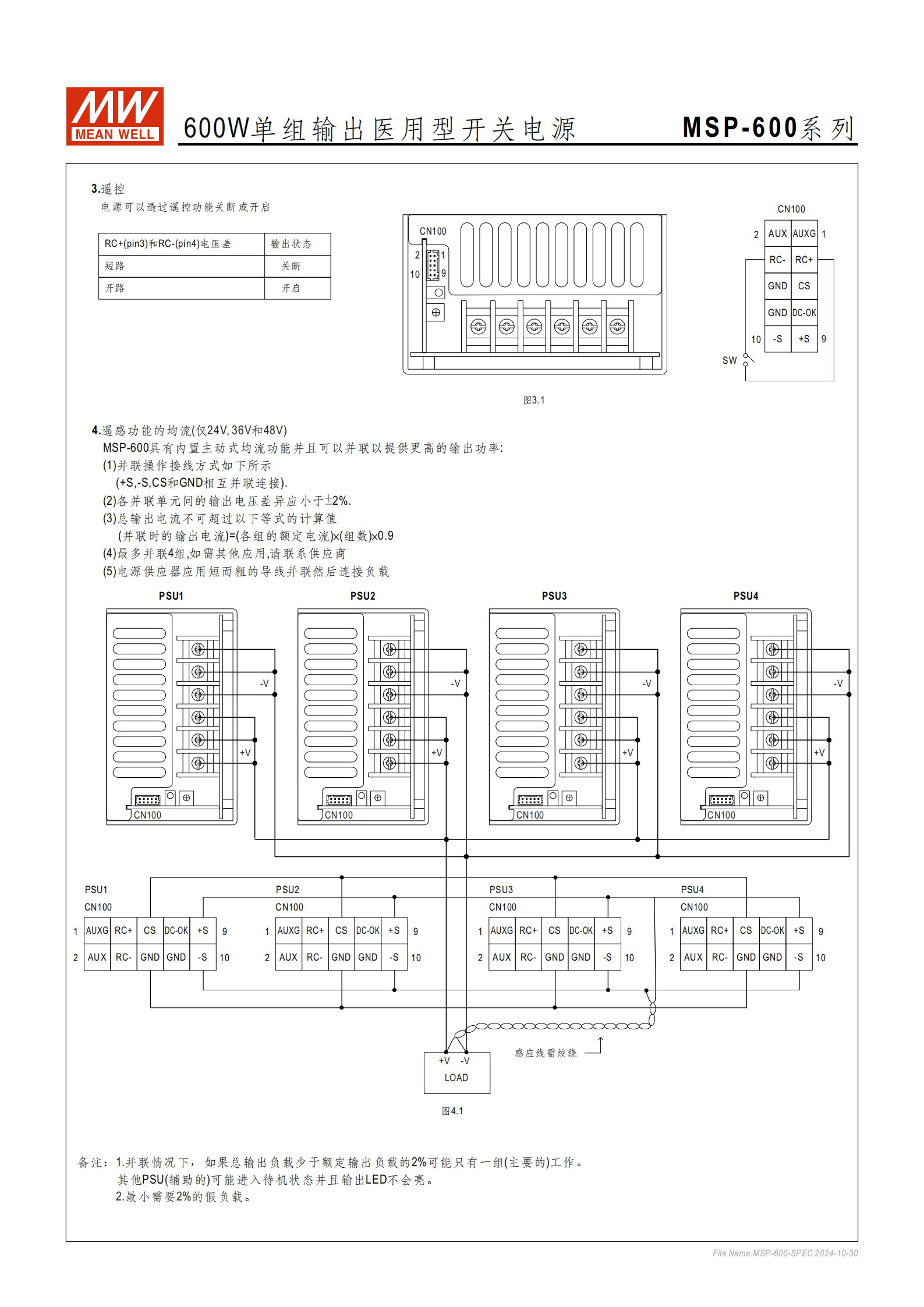

并聯操作：
支持型號：僅限24V， 36V， 48V輸出電壓的型號。
最大數量：最多可并聯4臺（3+1冗余或4臺均流），總功率可達2400W。
接線要求：必須連接所有單元的+S， -S， CS和GND引腳。
注意事項：并聯單元間輸出電壓差異應小于2%；總輸出電流為
(單臺額定電流) × (臺數) × 0.9；輕載時（<總額定2%）可能只有主單元工作。DC OK信號：提供電源工作狀態指示，便于系統監控。
