MSP-450 系列是 450W 單組輸出醫用型開關電源，具備國際通用 85~264VAC 全范圍交流輸入、主動式 PFC 功能（PF>0.95） 及高達 89.5% 的效率，能承受 300VAC 5 秒浪涌輸入，擁有短路 / 過負載 / 過電壓 / 過溫度等多重保護，通過MOOP 等級醫療安規認證，支持遙控開 - 關、DC OK 信號、遙感等功能，配備 5V@0.3A 待機輸出，空載功率消耗 < 0.6W，工作溫度范圍 - 40~+70°C，提供 5 年保固，適用于醫療相關設備場景。
一、產品核心信息
| 項目 | 詳情 |
|---|---|
| 產品名稱 | 450W 單組輸出醫用型開關電源 |
| 系列型號 | MSP-450 系列（含 MSP-450-3.3/5/7.5/12/15/24/36/48 等子型號） |
| 核心定位 | 醫用級電源，通過MOOP 等級醫療安規認證 |
| 保固期限 | 5 年 |
| 關鍵優勢 | 全范圍輸入、高功率因子、高效率、多重保護、低空載功耗 |

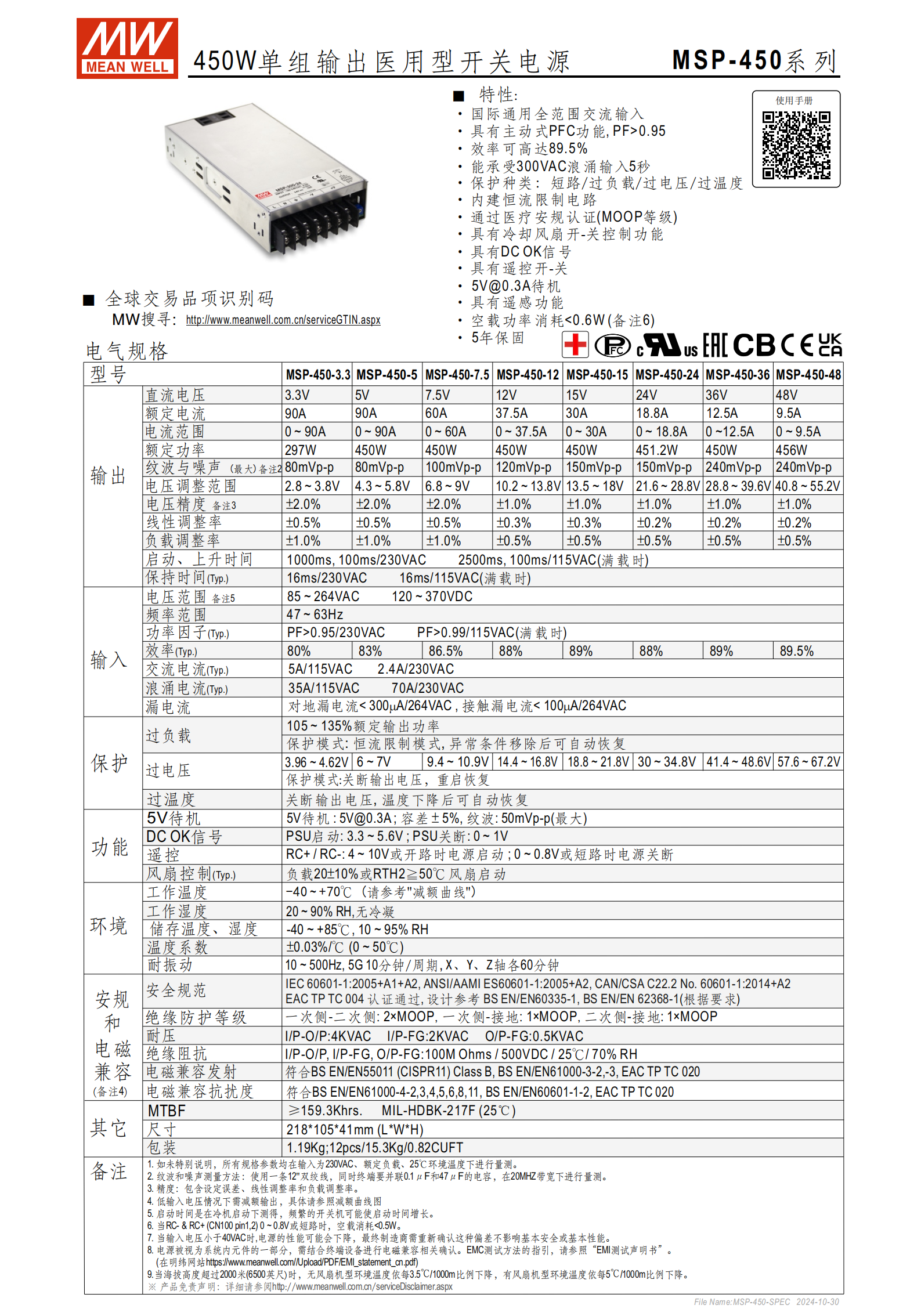

二、電氣規格詳情
（1）輸出參數（各型號核心數據）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波與噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| MSP-450-3.3 | 3.3V | 90A | 297W | ±2.0% | 280mVp-p | 2.8~3.8V |
| MSP-450-5 | 5V | 90A | 450W | ±2.0% | 80mVp-p | 4.3~5.8V |
| MSP-450-7.5 | 7.5V | 60A | 450W | ±2.0% | 100mVp-p | 6.8~9V |
| MSP-450-12 | 12V | 37.5A | 450W | ±1.0% | 120mVp-p | 10.2~13.8V |
| MSP-450-15 | 15V | 30A | 450W | ±1.0% | 150mVp-p | 13.5~18V |
| MSP-450-24 | 24V | 18.8A | 451.2W | ±1.0% | 150mVp-p | 21.6~28.8V |
| MSP-450-36 | 36V | 12.5A | 450W | ±1.0% | 240mVp-p | 28.8~39.6V |
| MSP-450-48 | 48V | 9.5A | 456W | ±1.0% | 240mVp-p | 40.8~55.2V |
（2）輸入?yún)?shù)
電壓范圍：85~264VAC（交流）、120~370VDC（直流）
頻率范圍：47~63Hz
功率因子：PF>0.95（230VAC 滿載）、PF>0.99（115VAC 滿載）
效率：最高達89.5%（MSP-450-15/24/36/48 型號），最低 80%（MSP-450-3.3）
交流電流：5A/115VAC、2.4A/230VAC（典型值）
浪涌電流：35A/115VAC、70A/230VAC（典型值）
漏電流：對地漏電流 < 300μA/264VAC，接觸漏電流 < 100μA/264VAC
（3）時序參數
啟動、上升時間：1000ms（啟動）、100ms（上升）/230VAC；2500ms（啟動）、100ms（上升）/115VAC（滿載冷機啟動）
保持時間：16ms/230VAC、16ms/115VAC（滿載典型值）
三、保護功能
過負載保護：觸發條件為 105~135% 額定輸出功率，保護模式為恒流限制，異常移除后自動恢復
過電壓保護：不同型號觸發電壓范圍不同（如 3.3V 型號為 3.96~4.62V，48V 型號為 57.6~67.2V），保護模式為關斷輸出，重啟恢復
過溫度保護：溫度過高時關斷輸出，溫度下降后自動恢復
其他保護：短路保護、內建恒流限制電路
四、特殊功能與特性
待機功能：5V@0.3A 待機輸出，容差 ±5%，紋波最大 50mVp-p，不受 ON/OFF 信號控制
遙控功能：通過 RC+（Pin1）和 RC-（Pin2）控制，4~10V 或開路時電源啟動，0~0.8V 或短路時電源關斷
DC OK 信號：TTL 信號，參考 GND（Pin6），電源開啟時輸出 3.3~5.6V 高電平，關斷時輸出 0~1V
遙感功能：+S（Pin7）連負載正端，-S（Pin8）連負載負端，需用絞線減少雜訊，最大可補償 0.5V 線壓降
風扇控制：負載≥20±10% 或溫度≥50°C 時風扇啟動
空載功耗：<0.6W，RC- & RC + 短路時 < 0.5W
五、環境與物理參數
工作溫度：-40~+70°C（需參考減額曲線，海拔超 2000 米時需降額）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85°C，儲存濕度 10~95% RH
溫度系數：±0.03%/°C（0~50°C）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

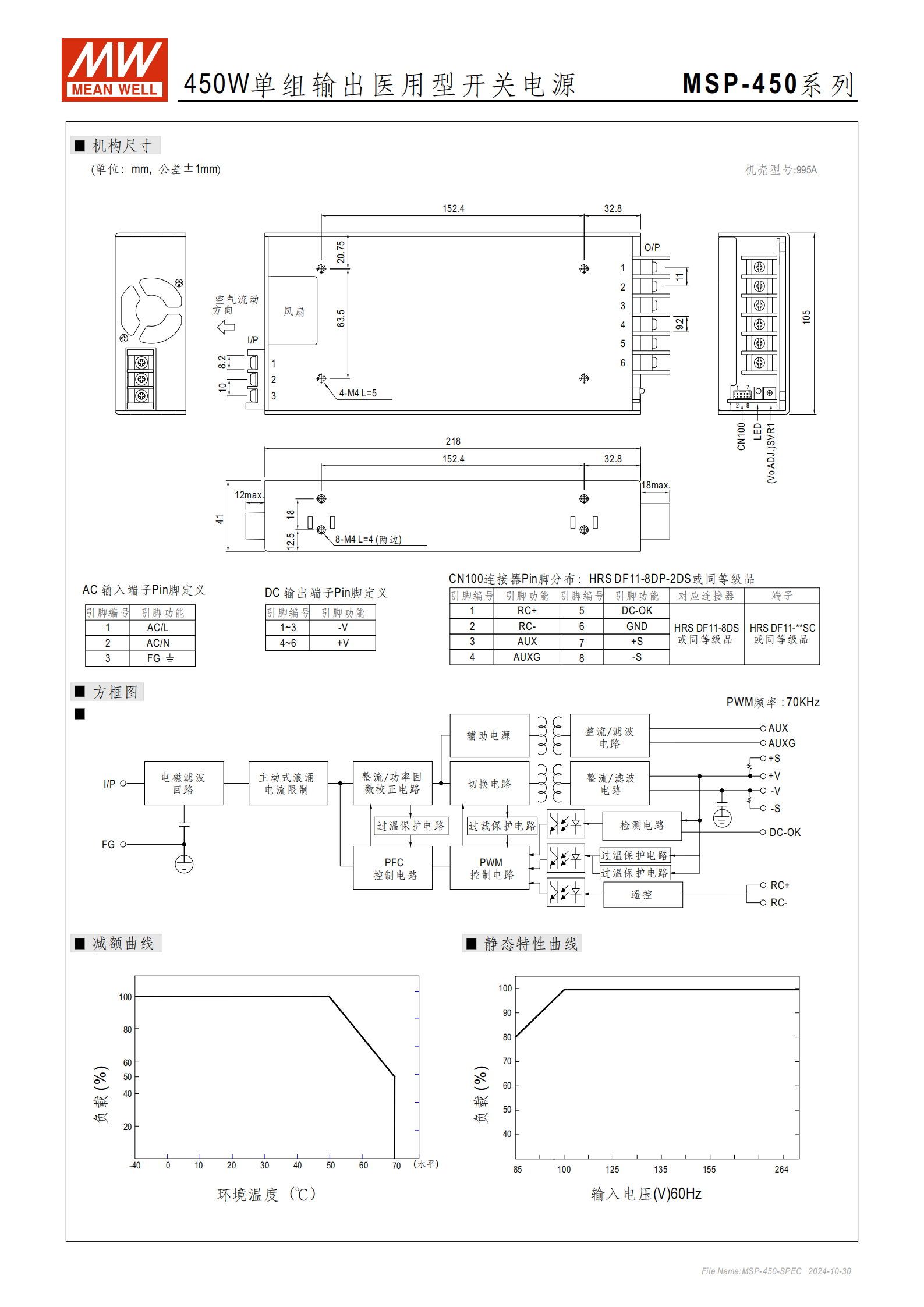

尺寸：21810541mm（LWH），公差 ±1mm
重量：單臺 1.19Kg，包裝規格 12 臺 / 箱（總重 15.3Kg，體積 0.82CUFT）
機殼固定：4-M4（L=5）、8-M4（L=4，兩邊）
六、接口與連接器
（1）AC 輸入端子 Pin 腳定義
| 引腳編號 | 引腳功能 |
|---|---|
| 1 | AC/L（火線） |
| 2 | AC/N（零線） |
| 3 | FG（接地） |
（2）DC 輸出端子 Pin 腳定義
| 引腳編號 | 引腳功能 |
|---|---|
| 1~3 | -V（負極） |
| 4~6 | +V（正極） |

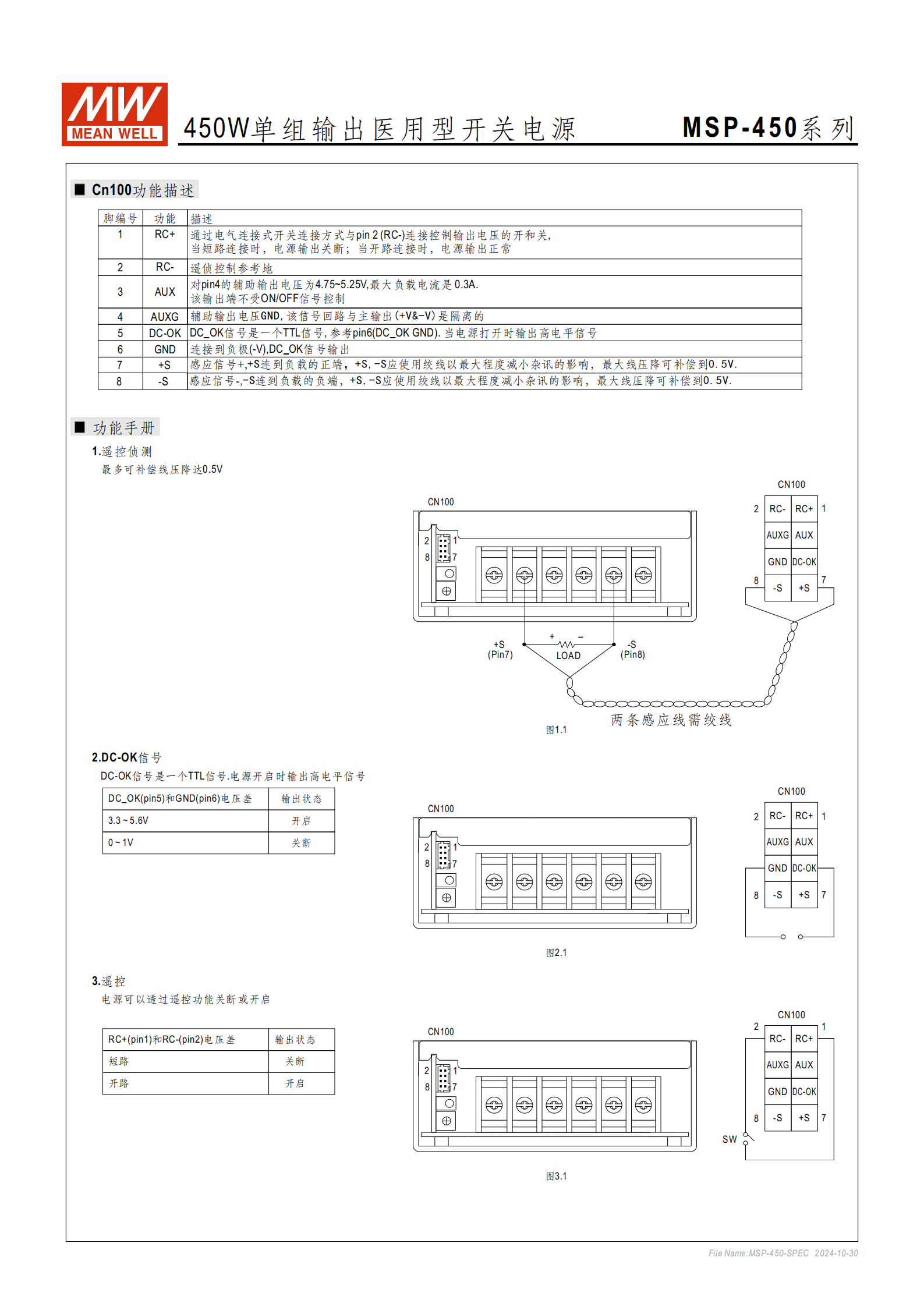

（3）CN100 連接器（HRS DF11-8DP-2DS 或同等級品）
| 引腳編號 | 引腳功能 | 描述 |
|---|---|---|
| 1 | RC+ | 遙控正極，與 RC - 配合控制電源開關 |
| 2 | RC- | 遙控參考地 |
| 3 | AUX | 輔助輸出電壓（4.75~5.25V），最大負載 0.3A |
| 4 | AUXG | 輔助輸出接地，與主輸出隔離 |
| 5 | DC-OK | DC OK 信號輸出 |
| 6 | GND | 信號接地，連接主輸出 - V |
| 7 | +S | 感應信號正極 |
| 8 | -S | 感應信號負極 |
七、安規與電磁兼容
安全規范：IEC 60601-1:2005+A1+A2、ANSI/AAMI ES60601-1:2005+A2、CAN/CSA C22.2 No. 660601-1:2014+A2、EAC TPTC 004，設計參考 BS EN/EN60335-1、BS EN/EN 62368-1
絕緣等級：I/P-O/P（一次側 - 二次側）2xMOOP，I/P-FG（一次側 - 接地）1xMOOP，O/P-FG（二次側 - 接地）1xMOOP
絕緣耐壓：I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25°C/70% RH
電磁兼容發射：符合 BS EN/EN55011 (CISPR11) Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN60601-1-2、EAC TP TC 020
MTBF：≥159.3Khrs（MIL-HDBK-217F，25°C）
4. 關鍵問題
問題 1：MSP-450 系列電源作為醫用型產品，在安規和電氣安全方面有哪些核心保障？
答案：① 安規認證：通過 IEC 60601-1:2005+A1+A2、ANSI/AAMI ES60601-1:2005+A2 等多項醫療相關安規認證，滿足 MOOP 等級要求；② 絕緣防護：一次側 - 二次側、一次側 - 接地、二次側 - 接地分別具備 2xMOOP、1xMOOP、1xMOOP 絕緣等級，絕緣耐壓達 I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC，絕緣阻抗≥100M Ohms；③ 低漏電流：對地漏電流 < 300μA/264VAC，接觸漏電流 < 100μA/264VAC，降低醫療場景觸電風險；④ 多重保護：具備短路、過負載、過電壓、過溫度四項核心保護，且過負載、過溫度保護可自動恢復，過電壓保護重啟恢復，保障設備穩定運行。
問題 2：MSP-450 系列電源的遙控功能、DC OK 信號功能如何實現？關鍵參數是什么？
答案：① 遙控功能：通過 CN100 連接器的 Pin1（RC+）和 Pin2（RC-）實現控制，當兩者電壓差為 4~10V 或開路時，電源啟動；當電壓差為 0~0.8V 或短路時，電源關斷；② DC OK 信號功能：由 CN100 連接器的 Pin5（DC-OK）和 Pin6（GND）輸出 TTL 信號，電源開啟時輸出 3.3~5.6V 高電平，電源關斷時輸出 0~1V 低電平，可用于設備判斷電源工作狀態；③ 補充說明：遙控功能可實現電源遠程啟停，DC OK 信號可反饋電源運行狀態，兩者配合適用于醫療設備的自動化控制場景。
問題 3：MSP-450 系列電源在不同環境條件下（如溫度、海拔）的使用限制及應對措施是什么？
答案：① 溫度限制：工作溫度范圍為 - 40~+70°C，需參考減額曲線，低輸入電壓時也需減額輸出；② 海拔限制：海拔超過 2000 米（6500 英尺）時，無風扇機型環境溫度需按 3.5°C/1000m 比例下降，有風扇機型按 5°C/1000m 比例下降，避免高溫導致性能下降；③ 濕度限制：工作濕度為 20~90% RH（無冷凝），儲存濕度為 10~95% RH，需避免冷凝環境導致短路或絕緣下降；④ 應對措施：使用時需根據實際環境溫度、海拔調整負載，確保不超過減額要求；在高濕度環境下需做好防潮防護，避免電源內部元件受潮損壞。
