NSP-500 系列是一款 500W AC/DC 機殼型電源供應器，內置 PFC 功能，輸入電壓范圍 85~305Vac（兼容 120~431Vdc），效率高達 95%，空載功耗 <0.75W，工作溫度范圍 - 40~+85℃（>60℃需減額），具備 200% 峰值功率（12~60V 機型）、恒流限制、短路 / 過載 / 過壓 / 過溫保護等特性，通過 IEC62368-1、IEC60601-1 等多領域全球認證，滿足 2×MOPP 要求，漏電流 < 350μA 適配 BF 級醫療設備，尺寸 1999941mm，支持遠程控制、遙感及 DC OK 信號功能，PCB 板帶三防漆防護，工作海拔可達 5000 米，提供 5 年保固，廣泛應用于工業自動化、醫療器械、網絡設備等多個領域。
一、產品概述
產品名稱：NSP-500 系列 500W AC/DC 高可靠多領域機殼型電源供應器
核心定位：專為工業、醫療、電子等多領域設計，追求高可靠性與高性價比，內置 PFC 功能，優化系統安裝空間與節能效率
核心優勢：全球多領域認證覆蓋、超寬輸入電壓適配、寬溫工作、高峰值功率、低待機功耗、多重保護與防護設計
保固期限：5 年

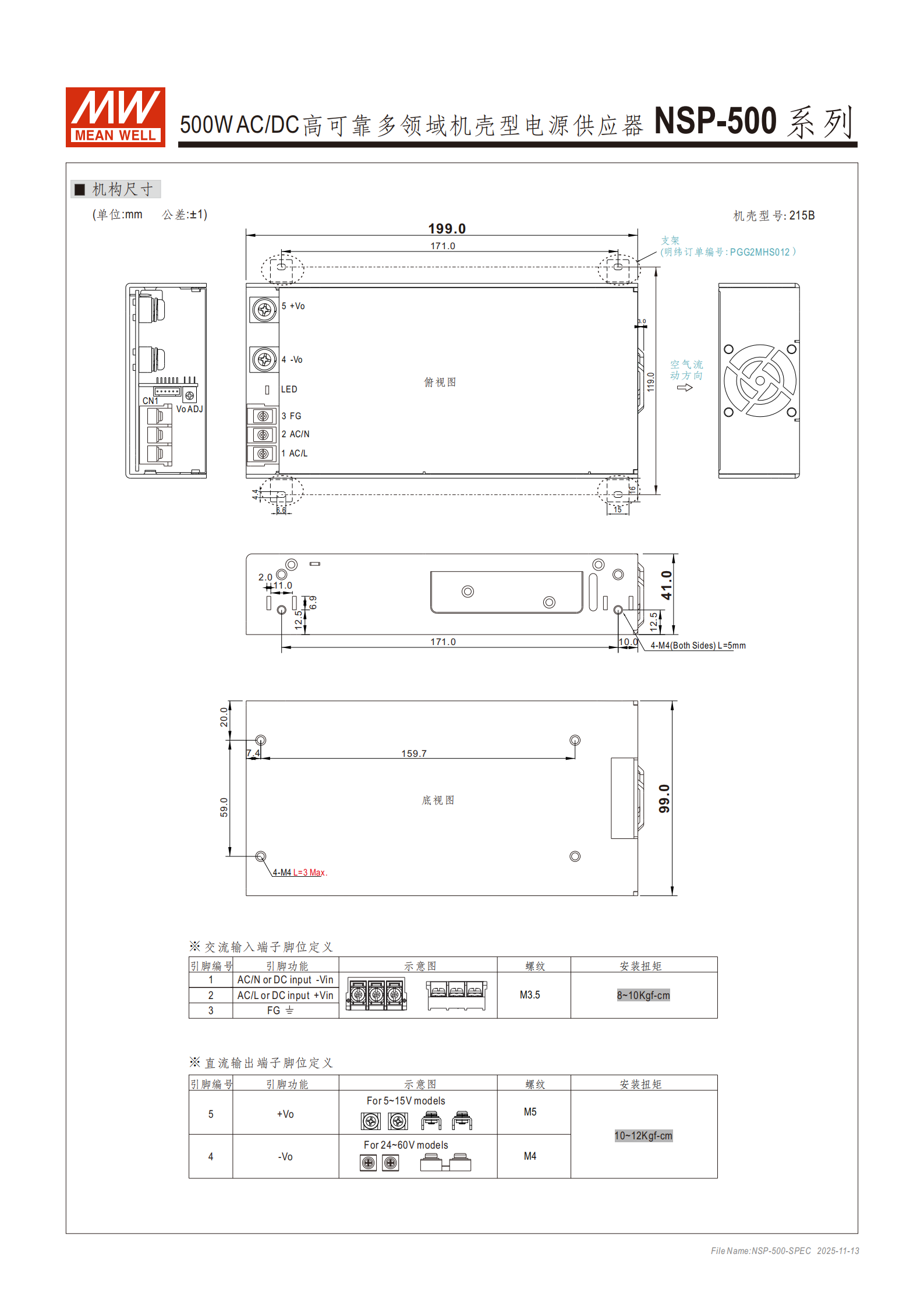

機身尺寸：1999941mm（緊湊設計，提升安裝利用率）

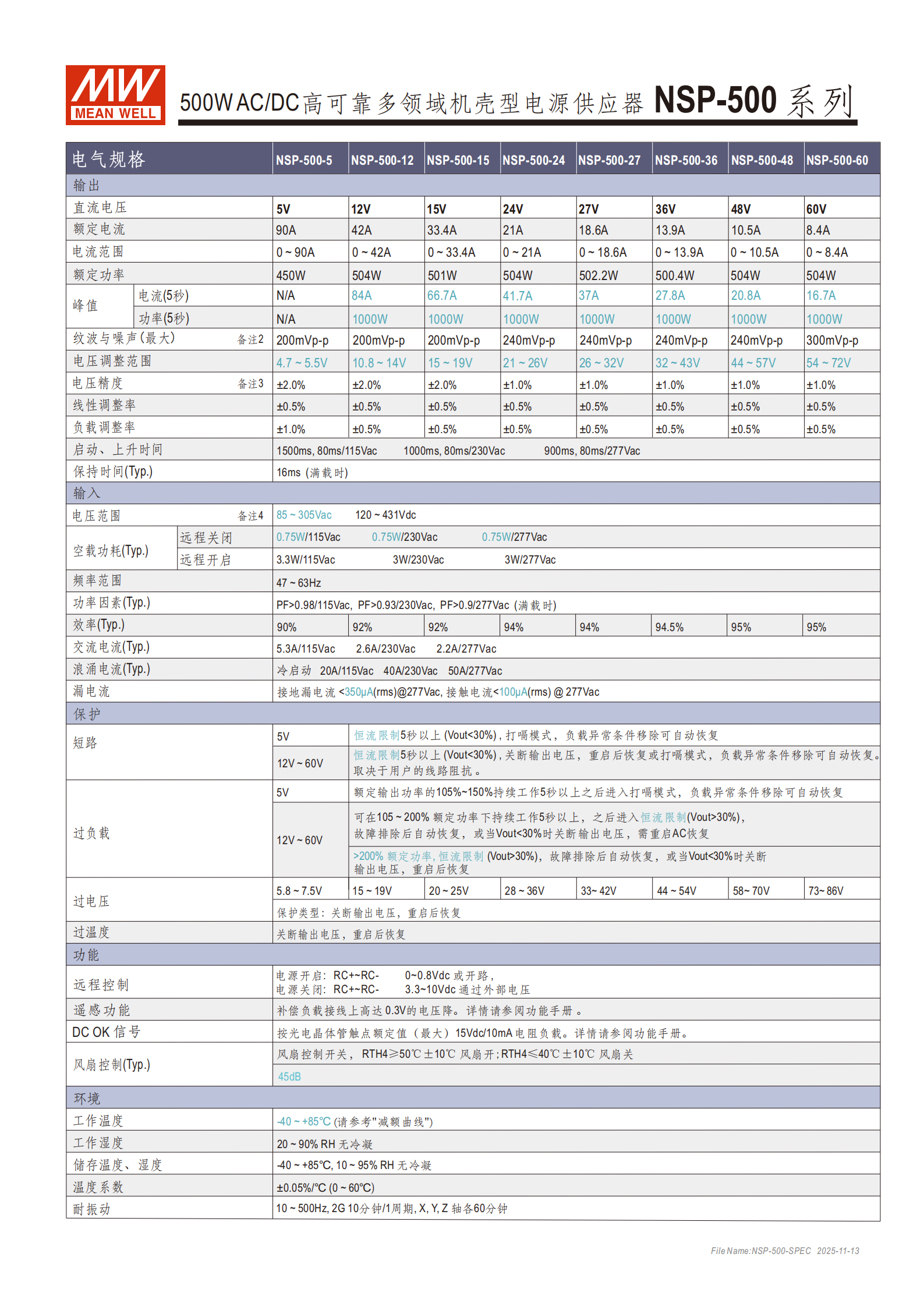

二、電氣規格詳情
（1）輸入?yún)?shù)
| 參數項 | 具體規格 |
|---|---|
| 輸入電壓范圍 | AC：85~305Vac（兼容 277Vac）；DC：120~431Vdc |
| 頻率范圍 | 47~63Hz |
| 功率因素（滿載） | PF>0.98（115Vac）；PF>0.93（230Vac）；PF>0.9（277Vac） |
| 空載功耗 | 遠程關閉：<0.75W（115/230/277Vac）；遠程開啟：3.3W（115Vac）、3W（230/277Vac） |
| 浪涌電流（冷啟動） | 20A（115Vac）；40A（230Vac）；50A（277Vac） |
| 漏電流 | 接地漏電流 < 350μA（rms@277Vac）；接觸電流 < 100μA（rms@277Vac） |
（2）輸出參數（分機型）
| 機型 | 輸出電壓 | 額定電流 | 額定功率 | 峰值電流（5 秒） | 峰值功率（5 秒） | 效率（Typ.） |
|---|---|---|---|---|---|---|
| NSP-500-5 | 5V | 90A | 450W | N/A | N/A | 90% |
| NSP-500-12 | 12V | 42A | 504W | 84A | 1000W | 92% |
| NSP-500-15 | 15V | 33.4A | 501W | 66.7A | 1000W | 92% |
| NSP-500-24 | 24V | 21A | 504W | 41.7A | 1000W | 94% |
| NSP-500-27 | 27V | 18.6A | 502.2W | 37A | 1000W | 94% |
| NSP-500-36 | 36V | 13.9A | 500.4W | 27.8A | 1000W | 94.5% |
| NSP-500-48 | 48V | 10.5A | 504W | 20.8A | 1000W | 95% |
| NSP-500-60 | 60V | 8.4A | 504W | 16.7A | 1000W | 95% |
補充輸出特性：
電壓調整范圍：4.7~5.5V（5V 機型）、10.8~14V（12V 機型）等（不同機型對應不同范圍）
電壓精度：±2.0%（5/12/15V 機型）、±1.0%（24/27/36/48/60V 機型），含線性調整率 ±0.5%
啟動 / 上升時間：1500ms（115Vac）、1000ms（230Vac）、900ms（277Vac），上升時間均為 80ms
保持時間（滿載）：Typ. 16ms
（3）保護功能
短路保護：5V 機型恒流限制（Vout<30%），12~60V 機型打嗝模式，故障移除后自動恢復
過載保護：12~60V 機型可在 105~200% 額定功率持續工作，>200% 時恒流限制，故障排除后恢復或需重啟
過壓保護：關斷輸出電壓，重啟后恢復（不同機型過壓閾值不同，如 5V 機型為 5.8~7.5V）
過溫保護：關斷輸出電壓，重啟后恢復
三、關鍵特性與功能
環境適應性

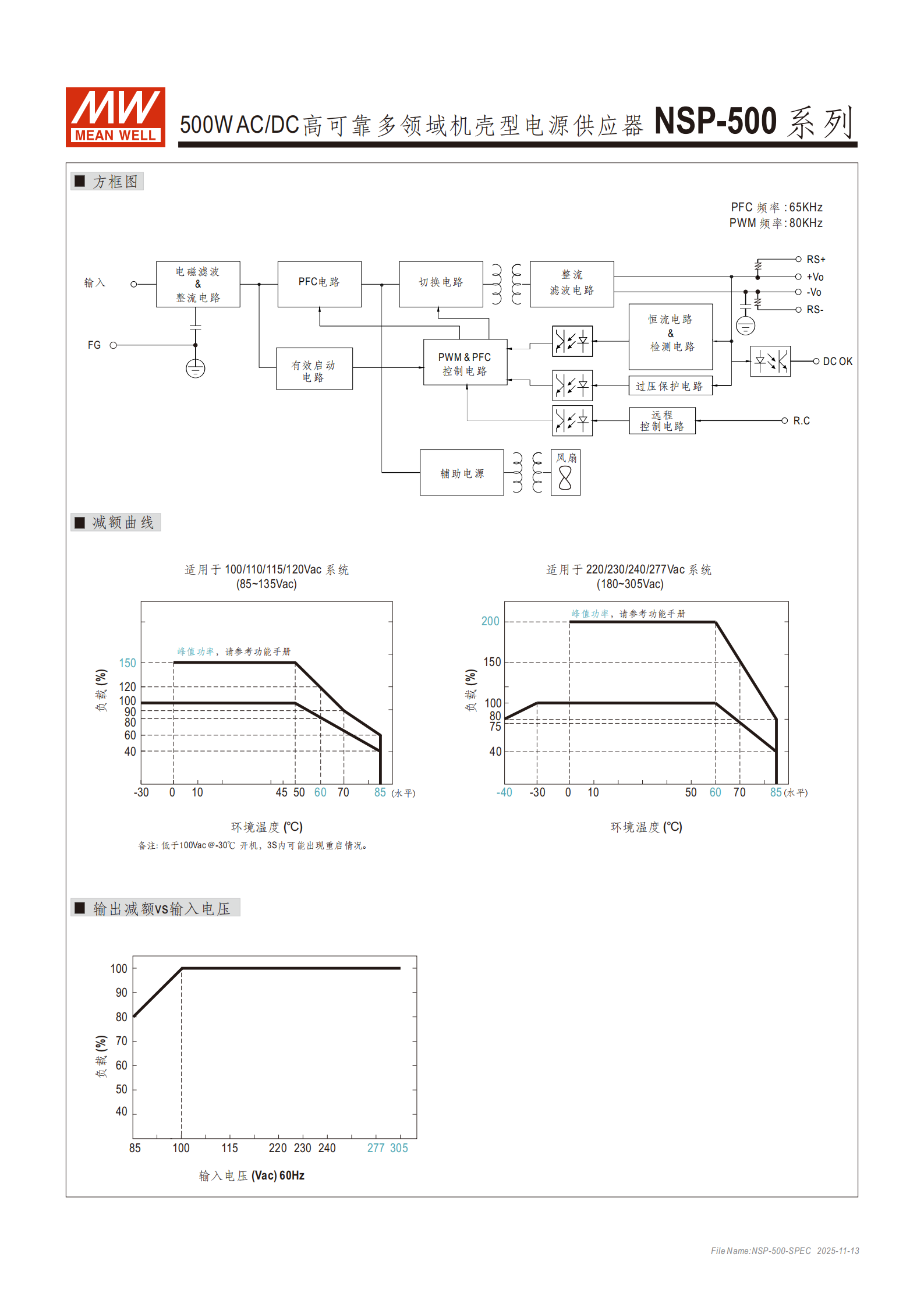

工作溫度：-40~+85℃（>60℃需按減額曲線降低負載）
工作濕度：20~90% RH（無冷凝）
儲存條件：-40~+85℃，10~95% RH（無冷凝）
工作海拔：最高 5000 米（不同認證標準對應海拔略有差異）
耐振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
特殊功能

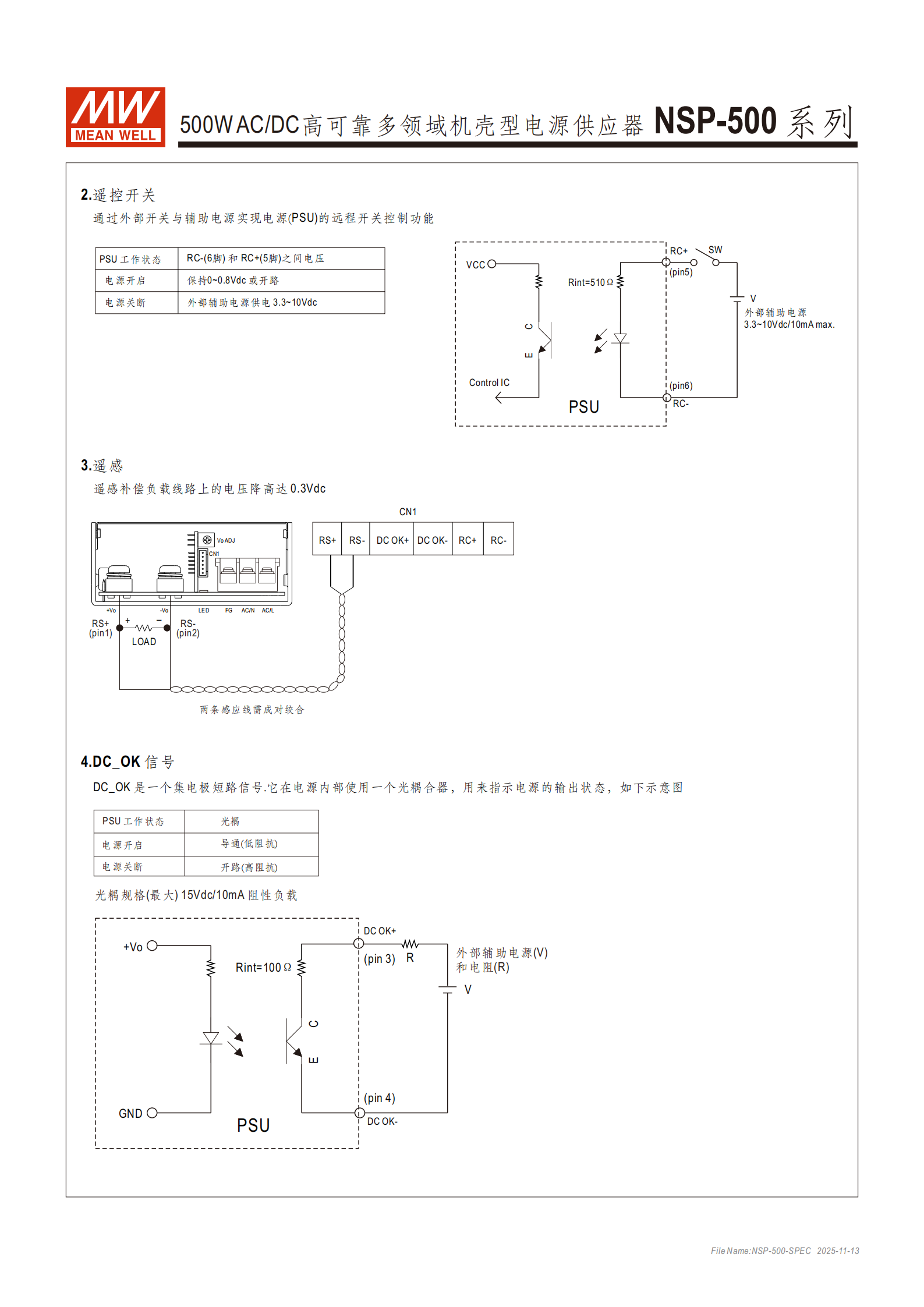

遠程控制：RC+~RC - 間電壓 0~0.8Vdc 或開路時電源開啟，3.3~10Vdc 時電源關閉（需外部輔助電源）
遙感功能：補償負載接線上高達 0.3V 的電壓降，感應線需成對絞合
DC OK 信號：集電極短路信號，電源開啟時光耦導通（低阻抗），關閉時開路（高阻抗），最大負載 15Vdc/10mA
風扇控制：內置直流風扇強制風冷，RTH4≥50℃±10℃時開啟，≤40℃±10℃時關閉，噪音 < 45dB
防護與可靠性
三防漆防護：PCB 板涂層具備基本防潮、防塵保護
絕緣性能：I/P-O/P、I/P-FG、O/P-FG 絕緣阻抗≥100MΩ（500VDC/25℃/70% RH）
耐壓規格：I/P-O/P 4.2KVac、I/P-FG 2.1KVac、O/P-FG 1.5KVac
MTBF：最小 1213.4K 小時（Telcordia SR-332 標準）、最小 212.1K 小時（MIL-HDBK-217F 標準，25℃）

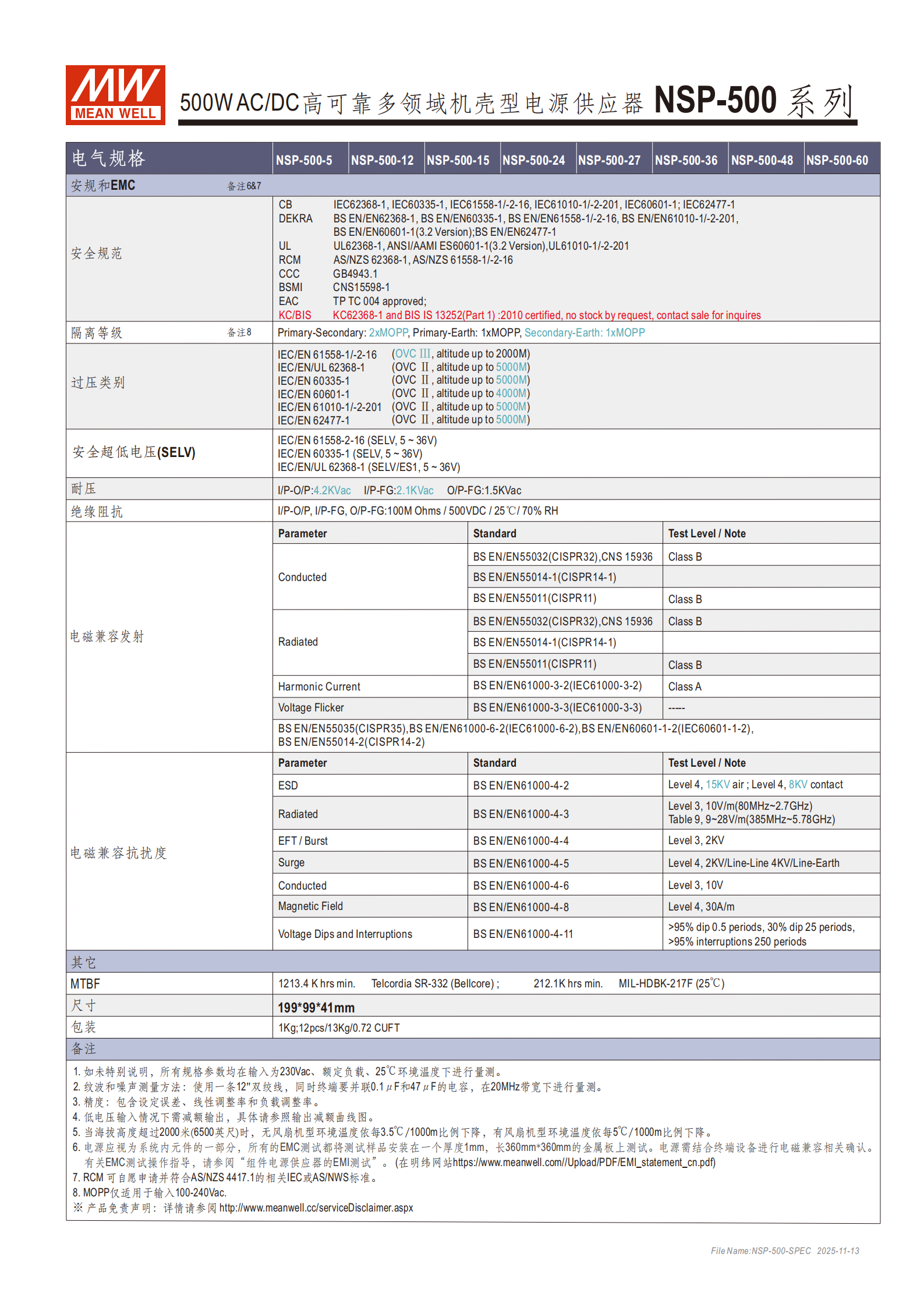

四、認證與規范
安全認證
國際標準：IEC62368-1、IEC61558-1/-2-16、IEC61010-1/-2-201、IEC60601-1、IEC60335-1、IEC62477-1
區域標準：BS EN/EN 系列、UL62368-1、ANSI/AAMI ES60601-1、AS/NZS61558-1/-2-16、GB4943.1、CNS15598-1、KC62368-1、IS13252 等
特殊認證：2xMOPP BF rated（適配醫療設備）、SELV/ES1（5~36V 機型）
EMC（電磁兼容）
發射標準：EN55032 (CISPR32) Class B、EN55014-1 (CISPR14-1)、EN55011 (CISPR11) Class B（傳導 + 輻射）
抗擾度標準：EN61000-4-2（ESD Level 4）、EN61000-4-3（輻射抗擾度 Level 3）、EN61000-4-4（EFT Level 3/4）、EN61000-4-5（浪涌 Level 3）等
諧波與閃爍：EN61000-3-2 Class A、EN61000-3-3（無閃爍限制）
五、應用領域
工業自動化：工業自動化機械 / 控制系統、機電設備、電力電子變換器
醫療領域：BF 級醫療器械（符合低漏電流與 2xMOPP 要求）
電子設備：電子儀器 / 裝置、網絡設備、電訊設備、PoE 供電設備
其他場景：家庭自動化、充電應用
六、結構與配件
端子定義
交流輸入端子：AC/L（+Vin）、AC/N（-Vin）、FG（接地），螺紋 M3.5，安裝扭矩 8~10Kgf-cm
直流輸出端子：+Vo、-Vo，5~15V 機型螺紋 M5，24~60V 機型螺紋 M4，安裝扭矩 10~12Kgf-cm

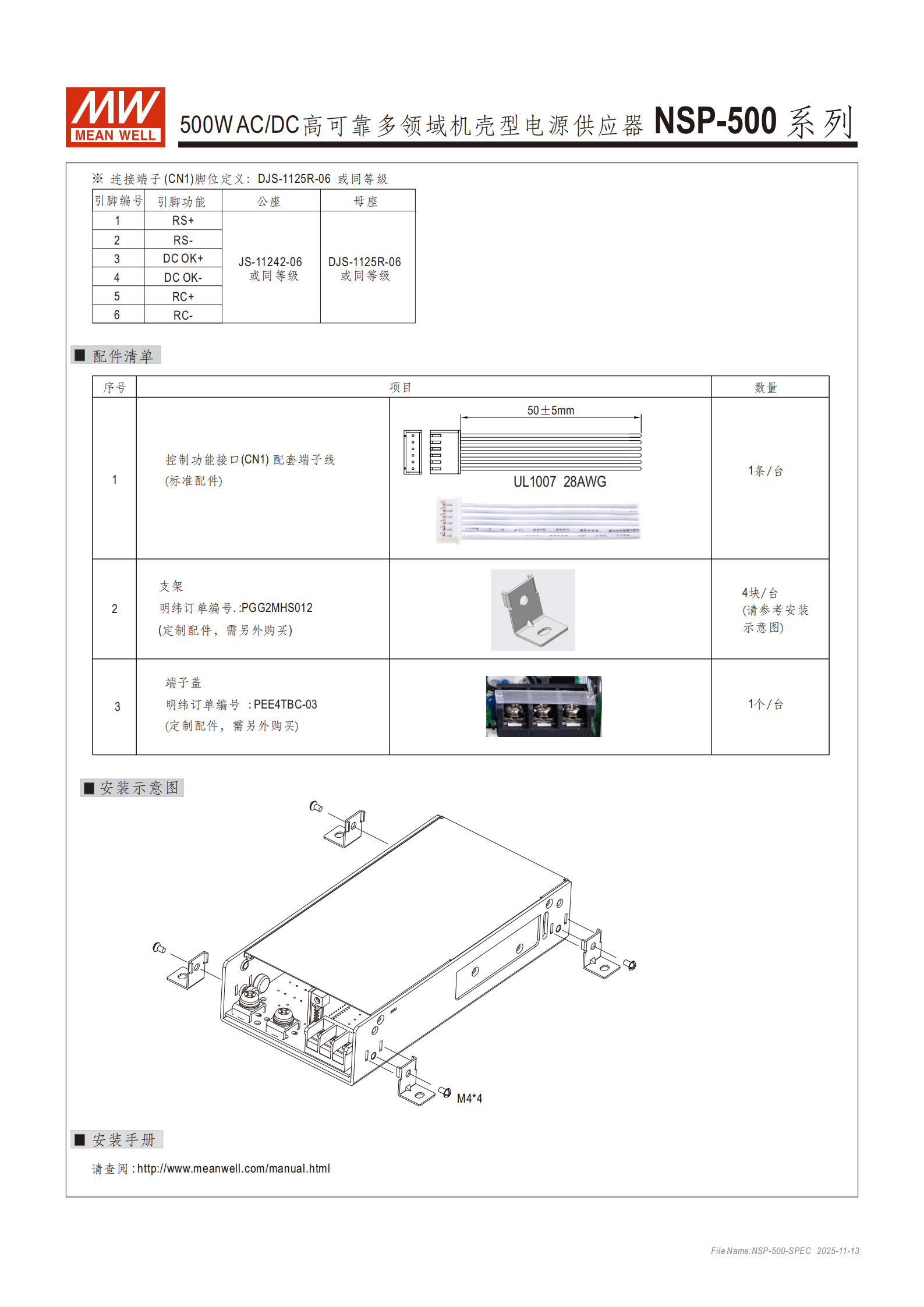

控制接口（CN1）：引腳 1（RS+）、2（RS-）、3（DC OK+）、4（DC OK-）、5（RC+）、6（RC-），適配 DJS-1125R-06/JS-11242-06 等端子
配件清單| 序號 | 配件名稱 | 規格 / 訂單編號 | 數量 | 備注 ||------|----------|---------------|------|------|| 1 | 控制功能接口端子線 | UL1007 28AWG，50±5mm | 1 條 / 臺 | 標準配件 || 2 | 支架 | PGG2MHS012 | 4 塊 / 臺 | 定制配件，需另行購買 || 3 | 端子蓋 | PEE4TBC-03 | 1 個 / 臺 | 定制配件，需另行購買 |
4. 關鍵問題
問題 1：NSP-500 系列電源的核心適配場景及關鍵適配優勢是什么？
答案：核心適配場景包括工業自動化（機械 / 控制系統、機電設備）、BF 級醫療器械、電子儀器 / 網絡設備、家庭自動化等多領域。關鍵適配優勢：① 多領域認證全覆蓋，符合 IEC62368-1（ITE）、IEC60601-1（醫療）、IEC60335-1（家電）等標準，滿足 2xMOPP 要求；② 低漏電流 < 350μA，適配 BF 級醫療設備；③ 超寬輸入電壓 85~305Vac，兼容全球電網；④ -40~+85℃寬溫工作，適配惡劣工業環境；⑤ 200% 峰值功率（12~60V 機型，1000W/5 秒），支持瞬間高負載設備。
問題 2：NSP-500 系列電源的遠程控制、遙感功能如何實現，核心作用是什么？
答案：① 遠程控制：通過外部輔助電源（3.3~10Vdc/10mA max）控制 CN1 接口的 RC+（5 腳）與 RC-（6 腳）電壓，0~0.8Vdc 或開路時電源開啟，3.3~10Vdc 時電源關閉，核心作用是實現電源的遠距離開關控制，無需直接操作電源本體；② 遙感功能：通過 CN1 接口的 RS+（1 腳）與 RS-（2 腳）連接負載，兩條感應線需成對絞合，核心作用是補償負載接線上高達 0.3V 的電壓降，確保負載端獲得精準的額定電壓，提升供電穩定性。
問題 3：NSP-500 系列不同機型的輸出功率、效率差異及峰值功率特性是什么？

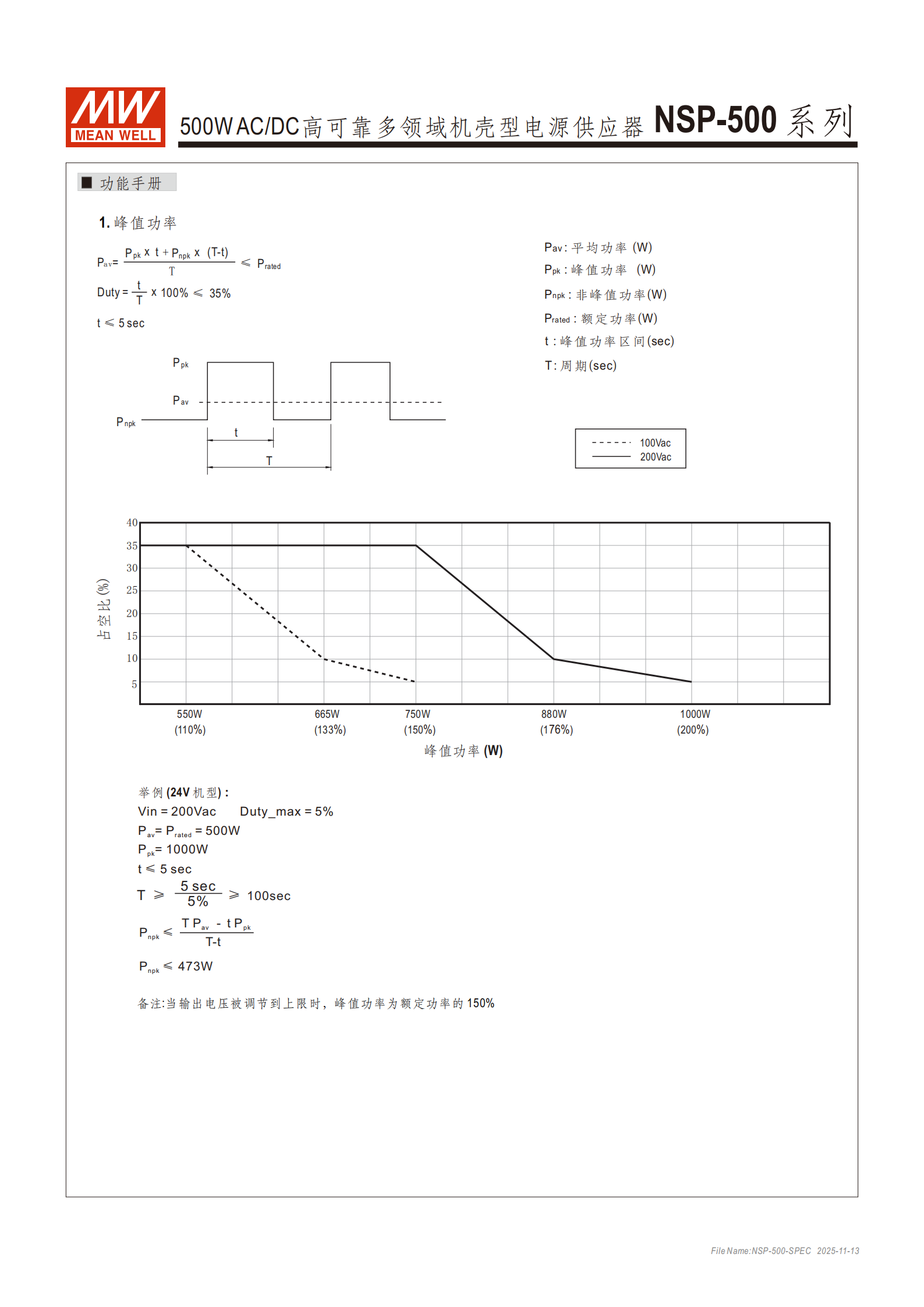

答案：① 額定功率與效率差異：5V 機型（NSP-500-5）額定功率 450W、效率 90%；12V/15V 機型額定功率 504W/501W、效率 92%；24V/27V 機型額定功率 504W/502.2W、效率 94%；36V 機型額定功率 500.4W、效率 94.5%；48V/60V 機型額定功率 504W、效率 95%；② 峰值功率特性：僅 12~60V 機型支持 200% 峰值功率，峰值功率達 1000W，持續時間≤5 秒，且峰值功率占空比需 < 35%（周期 T≥100 秒）；當輸出電壓調節到上限時，峰值功率降至額定功率的 150%；5V 機型無峰值功率功能。
