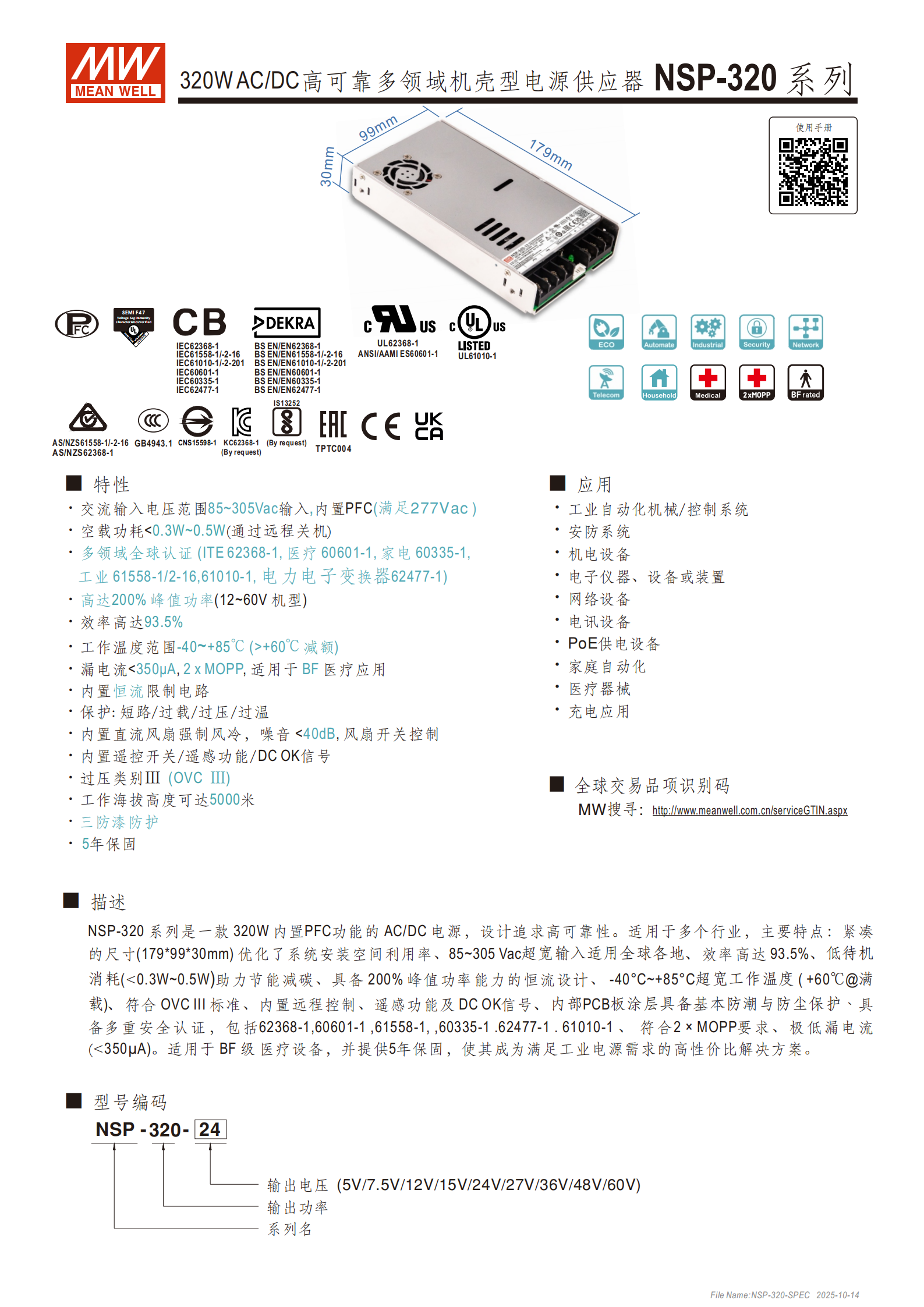

產品概述
核心定位：NSP-320 系列是一款主打高可靠性的 320W AC/DC 機殼型電源供應器，內置 PFC（功率因數校正）功能，優化系統安裝空間（緊湊尺寸 1799930mm），適用于全球多地區、多行業場景，兼具節能性與多功能性。
核心優勢：超寬輸入電壓（兼容 85~305Vac，覆蓋全球電網）、高效率（最高 93.5%）、低待機功耗（0.3~0.5W）、寬工作溫度范圍（-40~+85℃），滿足節能減碳需求。

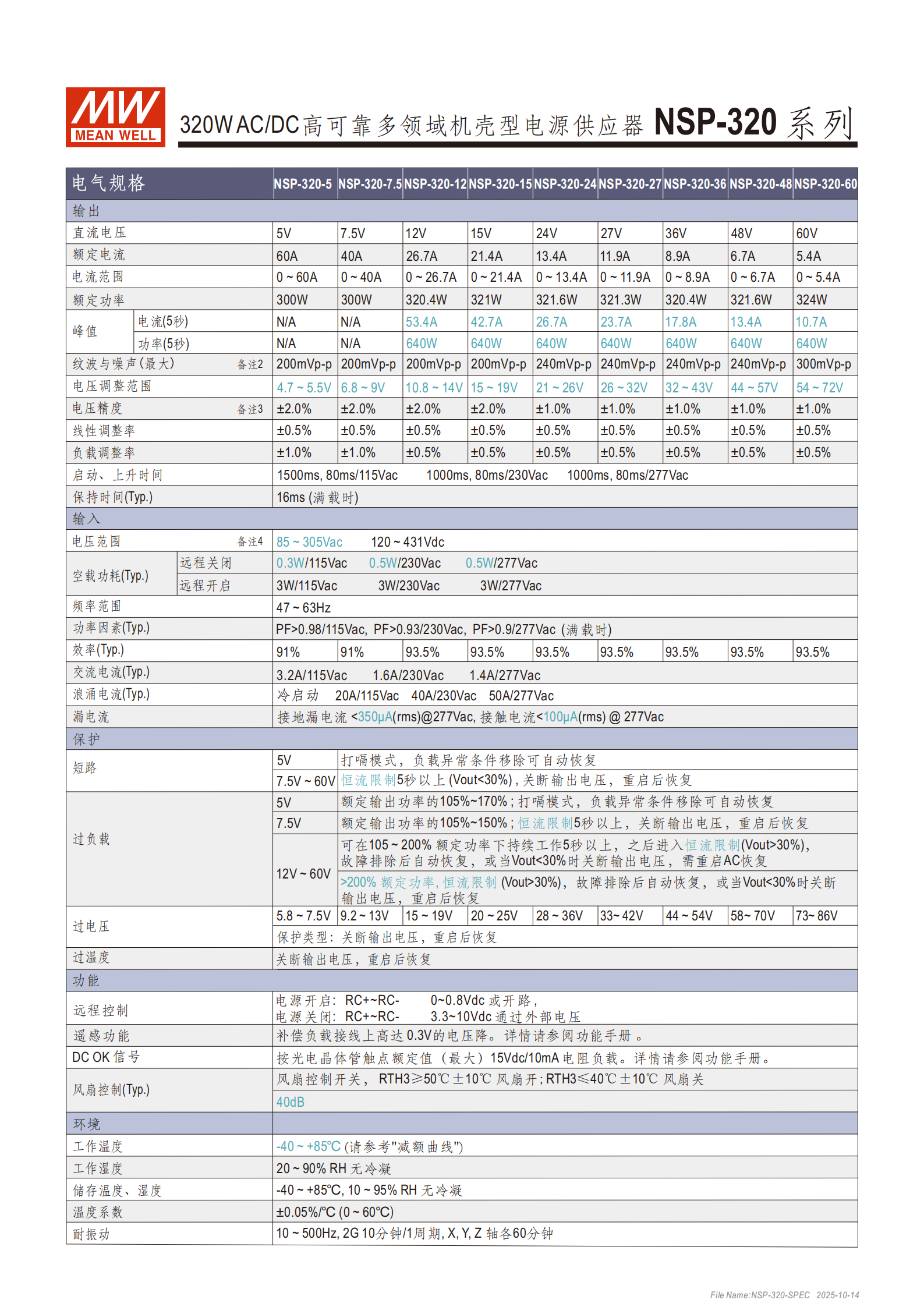

二、關鍵電氣參數
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入特性 | 電壓范圍 | 交流 85~305Vac（滿足 277Vac），直流 120~431Vdc |
| 頻率范圍 | 47~63Hz | |
| 功率因數 | 滿載時 PF>0.98（115Vac）、PF>0.93（230Vac）、PF>0.9（277Vac） | |
| 空載功耗 | 遠程關閉時 0.3W（115Vac）、0.5W（230/277Vac） | |
| 輸出特性 | 輸出電壓選項 | 5V、7.5V、12V、15V、24V、27V、36V、48V、60V（9 種型號） |
| 額定電流 | 5V 機型 60A，7.5V 機型 40A，12V 機型 26.7A，…，60V 機型 5.4A | |
| 額定功率 | 5V/7.5V 機型 300W，其余機型 320.4~324W | |

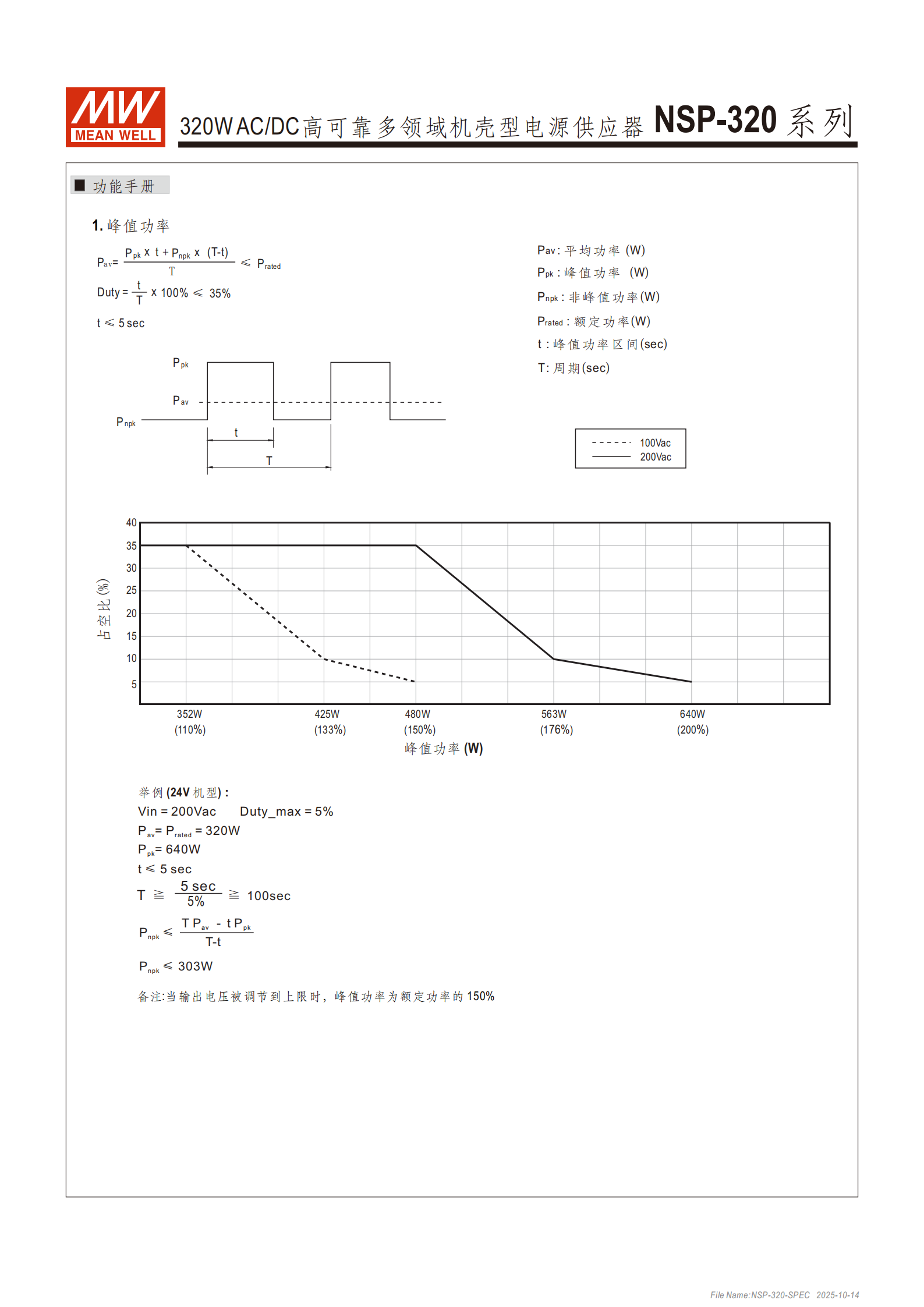

| 峰值功率 | 12~60V 機型支持 640W（200% 額定功率），持續 5 秒；5V/7.5V 機型無峰值功率 | |
| 電壓調整范圍 | 4.7~5.5V（5V 機型）、6.8~9V（7.5V 機型）、…、54~72V（60V 機型） | |
| 電壓精度 | 5V/7.5V 機型 ±2.0%，其余機型 ±1.0%；線性調整率均為 ±0.5% | |
| 保護功能 | 短路保護 | 5V 機型：打嗝模式，異常移除自動恢復；7.5~60V 機型：恒流限制（Vout<30%）或關斷輸出（重啟恢復） |
| 過載保護 | 7.5V 機型：105%~150% 額定功率，5 秒后關斷；12~60V 機型：105%~200% 額定功率，5 秒后恒流限制或關斷 | |
| 過壓保護 | 過壓閾值 5.8~7.5V（5V 機型）至 73~86V（60V 機型），關斷輸出后需重啟恢復 | |
| 過溫保護 | 關斷輸出電壓，重啟后恢復 |
三、功能特點

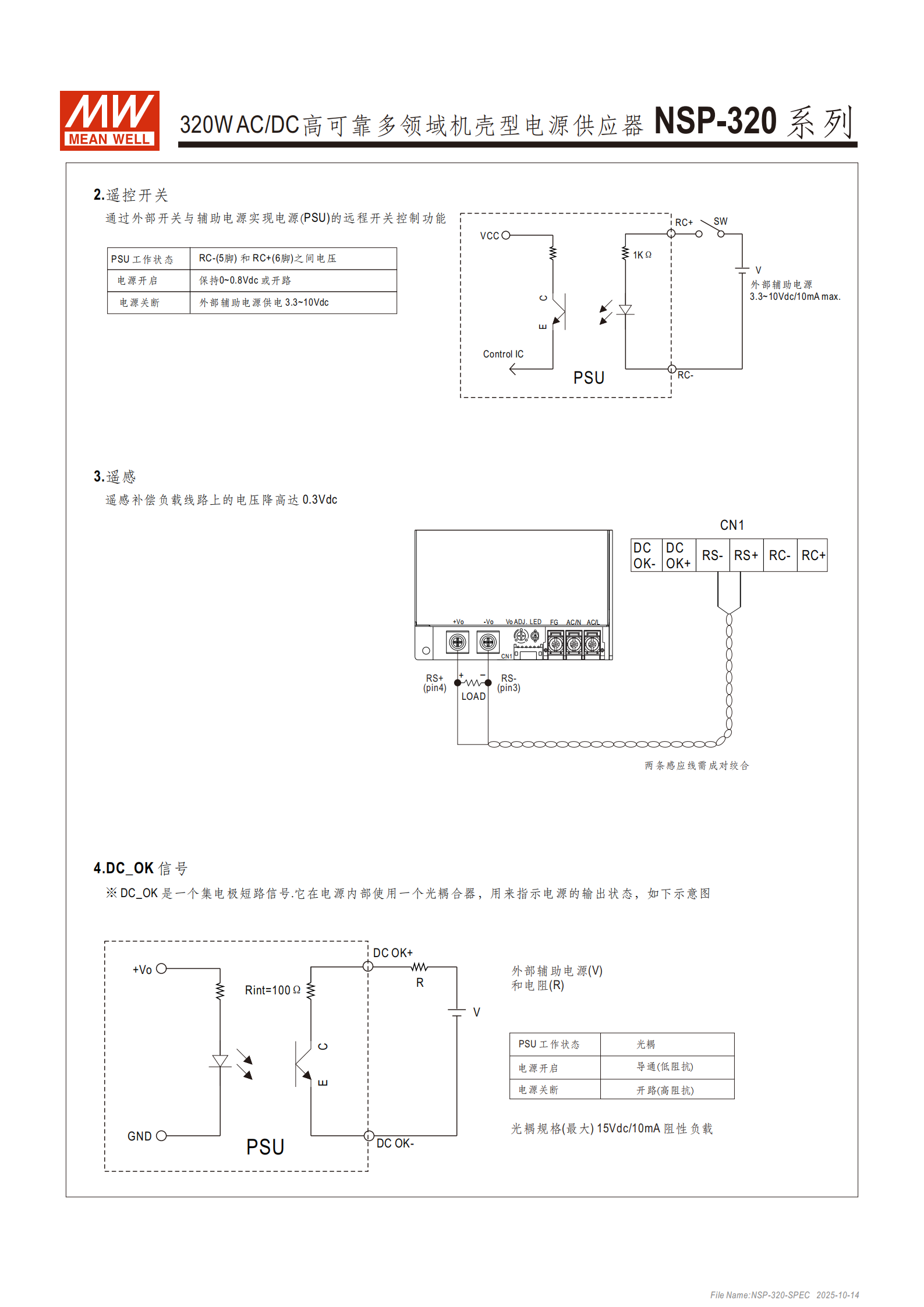

控制與信號功能
遙控開關：通過 RC+~RC - 端子電壓控制（0~0.8Vdc 或開路開啟，3.3~10Vdc 關閉）。
遙感功能：補償負載接線上高達 0.3V 的電壓降，需成對絞合感應線。
DC OK 信號：通過光耦合器指示電源狀態（開啟時導通，關閉時開路），最大支持 15Vdc/10mA 阻性負載。
散熱與防護
散熱方式：內置直流風扇強制風冷，風扇開關控制（≥50℃開啟，≤40℃關閉），噪音 < 40dB。
防護等級：PCB 板涂三防漆，具備基本防潮、防塵保護。

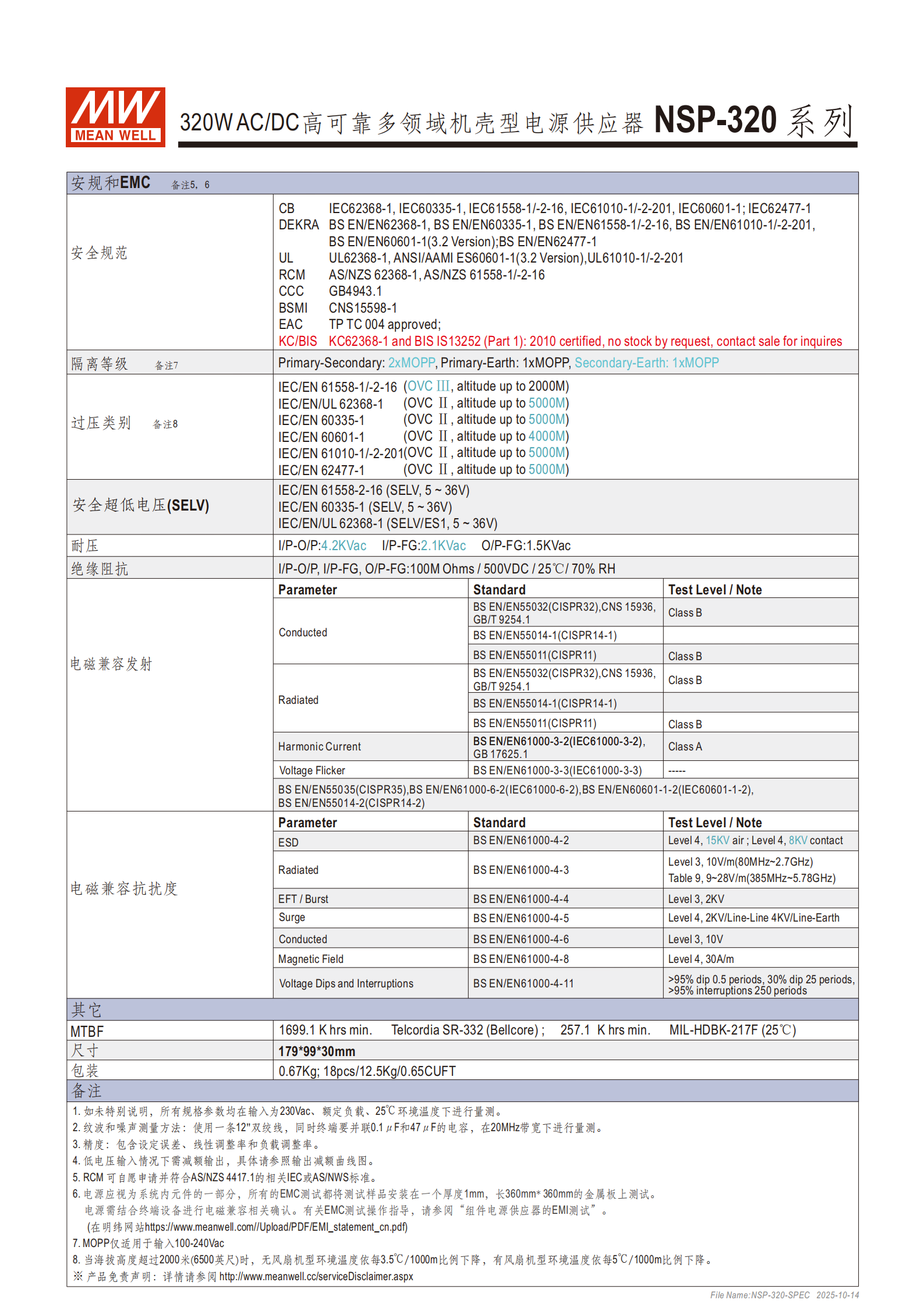

四、安全與認證
安全認證：通過 CB、DEKRA、UL、RCM、CCC 等多項認證，符合 IEC62368-1、IEC60601-1（醫療）、IEC60335-1（家電）、IEC61010-1（儀器）、IEC62477-1（電力電子）等標準。
隔離與絕緣
隔離等級：Primary-Secondary 2×MOPP，Primary-Earth/Secondary-Earth 1×MOPP（僅適用于 100~240Vac 輸入）。
耐壓：I/P-O/P 4.2KVac，I/P-FG 2.1KVac，O/P-FG 1.5KVac；絕緣阻抗≥100MΩ（500VDC，25℃/70% RH）。
電磁兼容（EMC）
發射：符合 BS EN/EN55032 等 Class B 標準（傳導、輻射）；諧波電流符合 Class A 標準。
抗擾度：ESD Level 4（空氣 15KV / 接觸 8KV）、Surge Level 4（2KV 線 - 線 / 4KV 線 - 地）等。
五、環境與物理特性

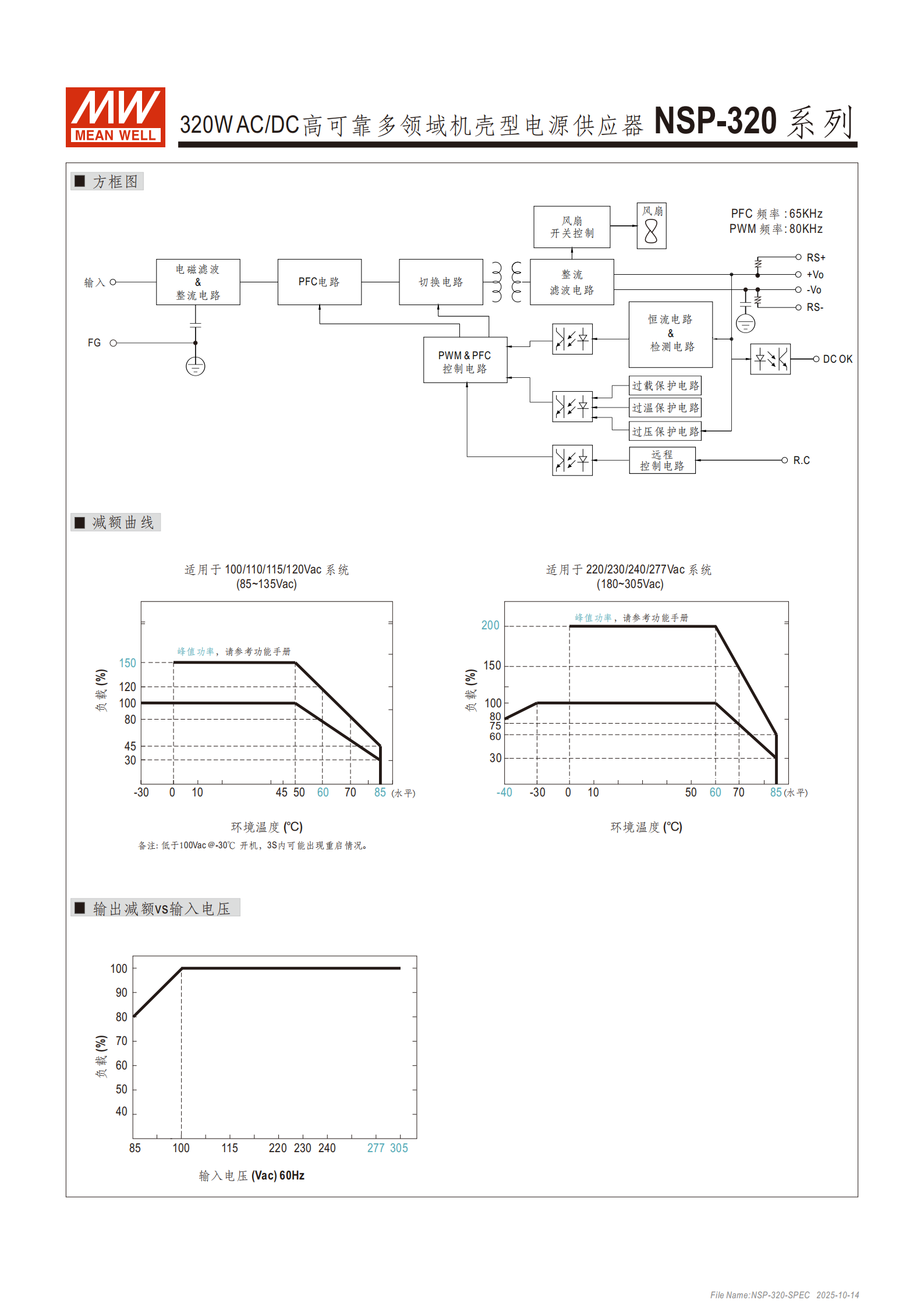

工作溫度：-40~+85℃，超過 60℃需按減額曲線降低輸出負載；海拔高度最高 5000 米（部分標準下需調整）。
儲存條件：溫度 - 40~+85℃，濕度 10~95% RH（無冷凝）。
耐振動：10~500Hz 頻率范圍內，2G 加速度，X、Y、Z 軸各測試 60 分鐘。
尺寸與包裝：1799930mm，重量 0.67Kg；包裝規格 18 臺 / 12.5Kg/0.65CUFT。
六、應用場景
醫療器械（BF 級，符合 2×MOPP 要求、低漏電流）；
工業自動化機械、控制系統、機電設備；
安防系統、電子儀器、網絡設備、電訊設備；
PoE 供電設備、家庭自動化、充電應用等。

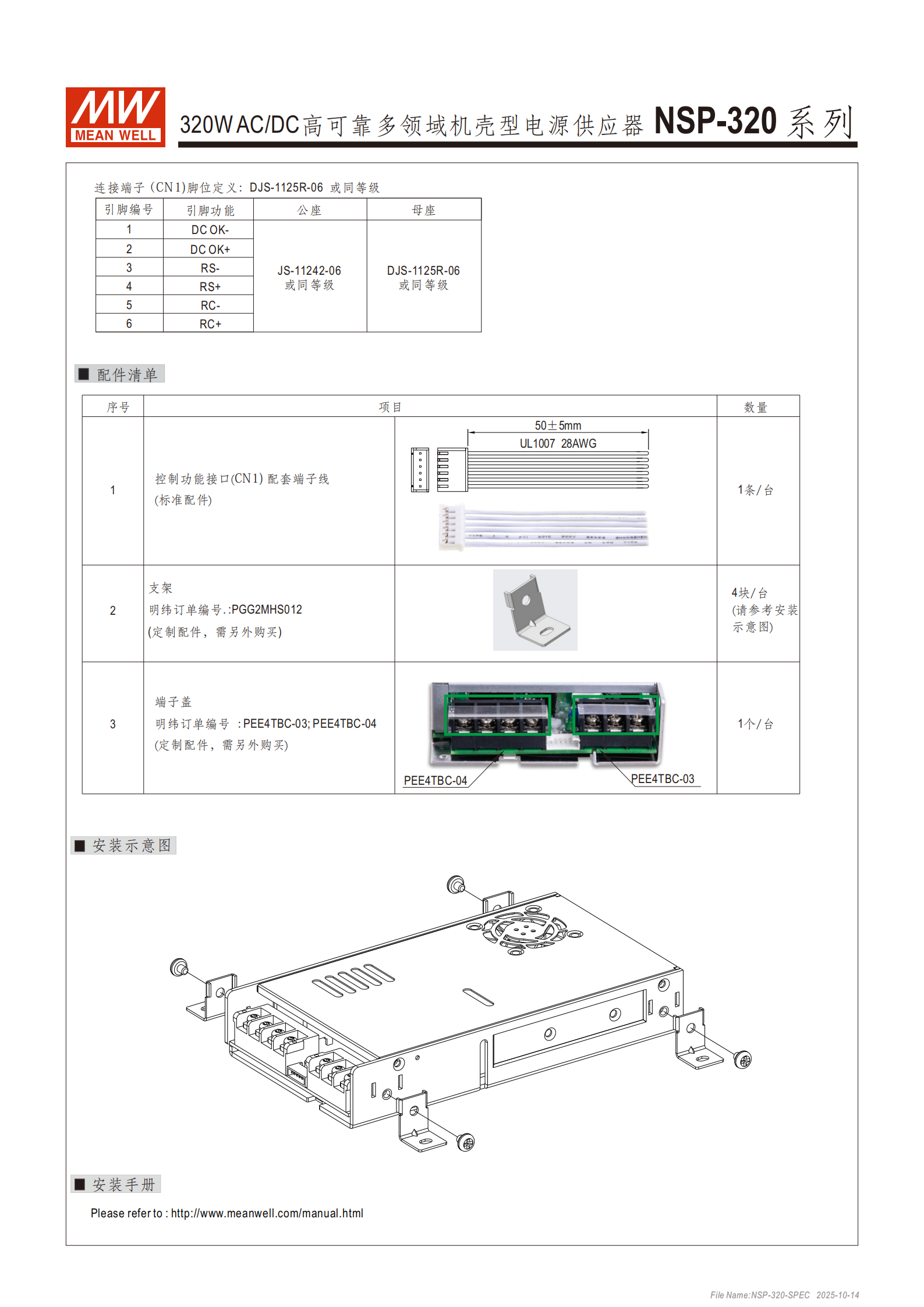

七、配件與安裝
標準配件：控制功能接口（CN1）配套端子線 1 條（50±5mm，UL1007 28AWG）、支架 4 塊（訂單編號 PGG2MHS012）；
可選配件：端子蓋（訂單編號 PEE4TBC-03/04，需另外購買）；

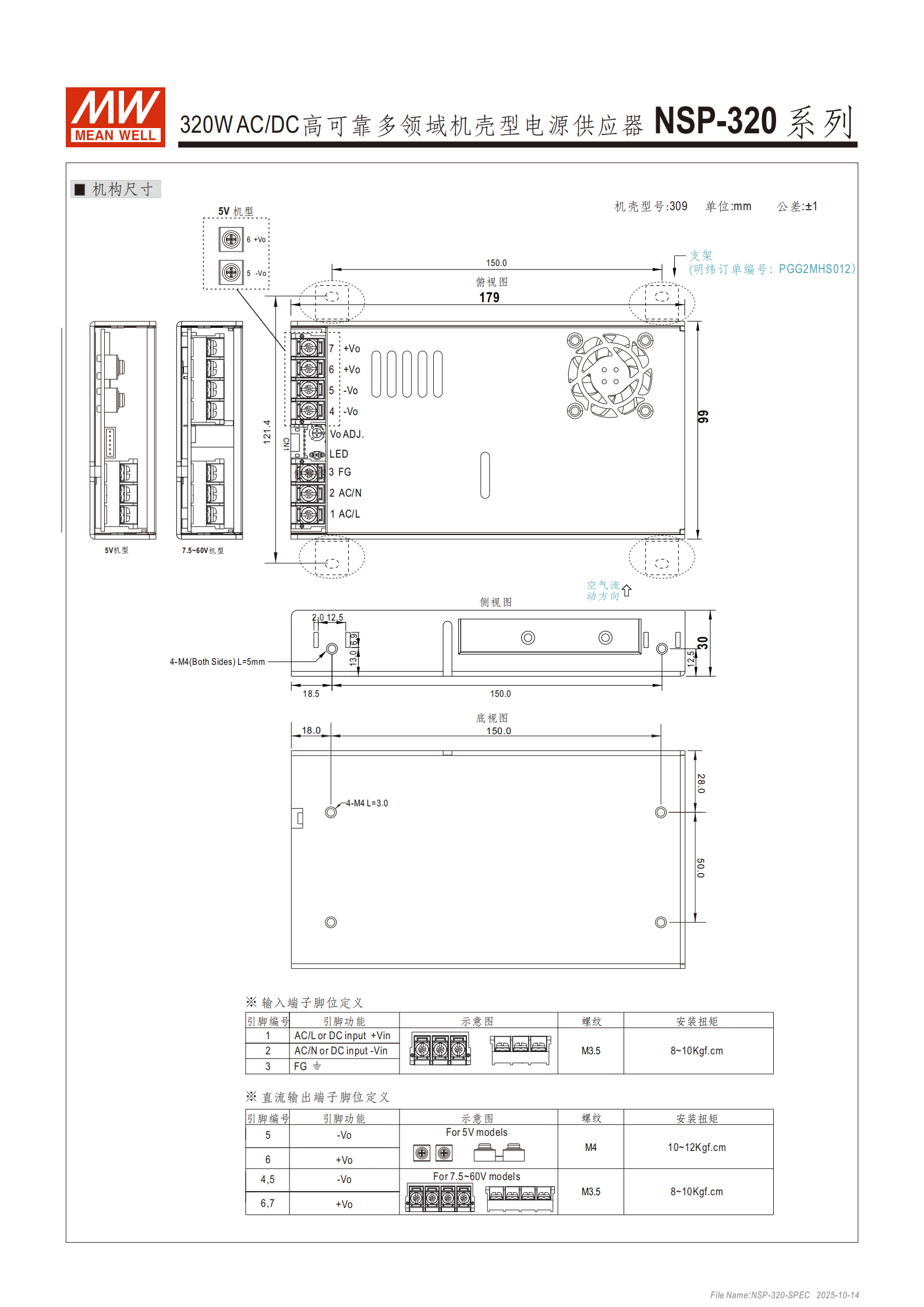

安裝：輸入端子（AC/L/DC+、AC/N/DC-、FG）采用 M3.5 螺紋，安裝扭矩 8~10Kgf.cm；直流輸出端子根據機型采用 M4 或 M3.5 螺紋。
4. 關鍵問題及答案
問題 1：NSP-320 系列電源的核心優勢的是什么？適用于哪些特殊場景？
答案：核心優勢包括：① 寬適配性（85~305Vac 超寬輸入，兼容全球電網；-40~+85℃寬工作溫度）；② 高可靠性（三防漆防護、多重安全認證、MTBF 達 1699.1K hrs（Telcordia SR-332））；③ 節能高效（效率高達 93.5%，空載功耗 < 0.3~0.5W）；④ 多功能性（200% 峰值功率、遙控 / 遙感 / DC OK 信號、多重保護）。特殊適用場景為BF 級醫療器械（滿足 2×MOPP 要求、漏電流 < 350μA，符合 IEC60601-1 標準），以及高海拔（最高 5000 米）、惡劣工業環境（寬溫、抗振動）下的設備供電。
問題 2：NSP-320 系列電源的輸出規格有哪些選擇？峰值功率特性如何？
答案：輸出規格選擇豐富：① 輸出電壓涵蓋 5V、7.5V、12V、15V、24V、27V、36V、48V、60V 共 9 種；② 額定電流對應為 60A、40A、26.7A、21.4A、13.4A、11.9A、8.9A、6.7A、5.4A；③ 額定功率為 300W（5V/7.5V 機型）至 324W（60V 機型）。峰值功率特性：12~60V 機型支持 200% 峰值功率（640W），可持續 5 秒；5V 和 7.5V 機型無峰值功率功能；當輸出電壓調節到上限時，峰值功率降至額定功率的 150%。
問題 3：NSP-320 系列電源的安全認證與防護能力如何？滿足哪些關鍵安全標準？
答案：安全與防護能力突出：① 認證齊全：通過 IEC62368-1（ITE）、IEC60601-1（醫療）、IEC60335-1（家電）、IEC61010-1（儀器）、IEC62477-1（電力電子）等全球多領域標準，及 CB、UL、CCC、RCM 等認證；② 隔離與絕緣：Primary-Secondary 2×MOPP 隔離，耐壓 4.2KVac（I/P-O/P），絕緣阻抗≥100MΩ；③ 電磁兼容：EMC 發射符合 Class B 標準，抗擾度達 ESD Level 4、Surge Level 4 等；④ 物理防護：PCB 板涂三防漆，防潮防塵；⑤ 過壓類別：符合 OVC Ⅲ 標準（部分場景下 OVC Ⅱ），工作海拔最高 5000 米，滿足多環境安全需求。
