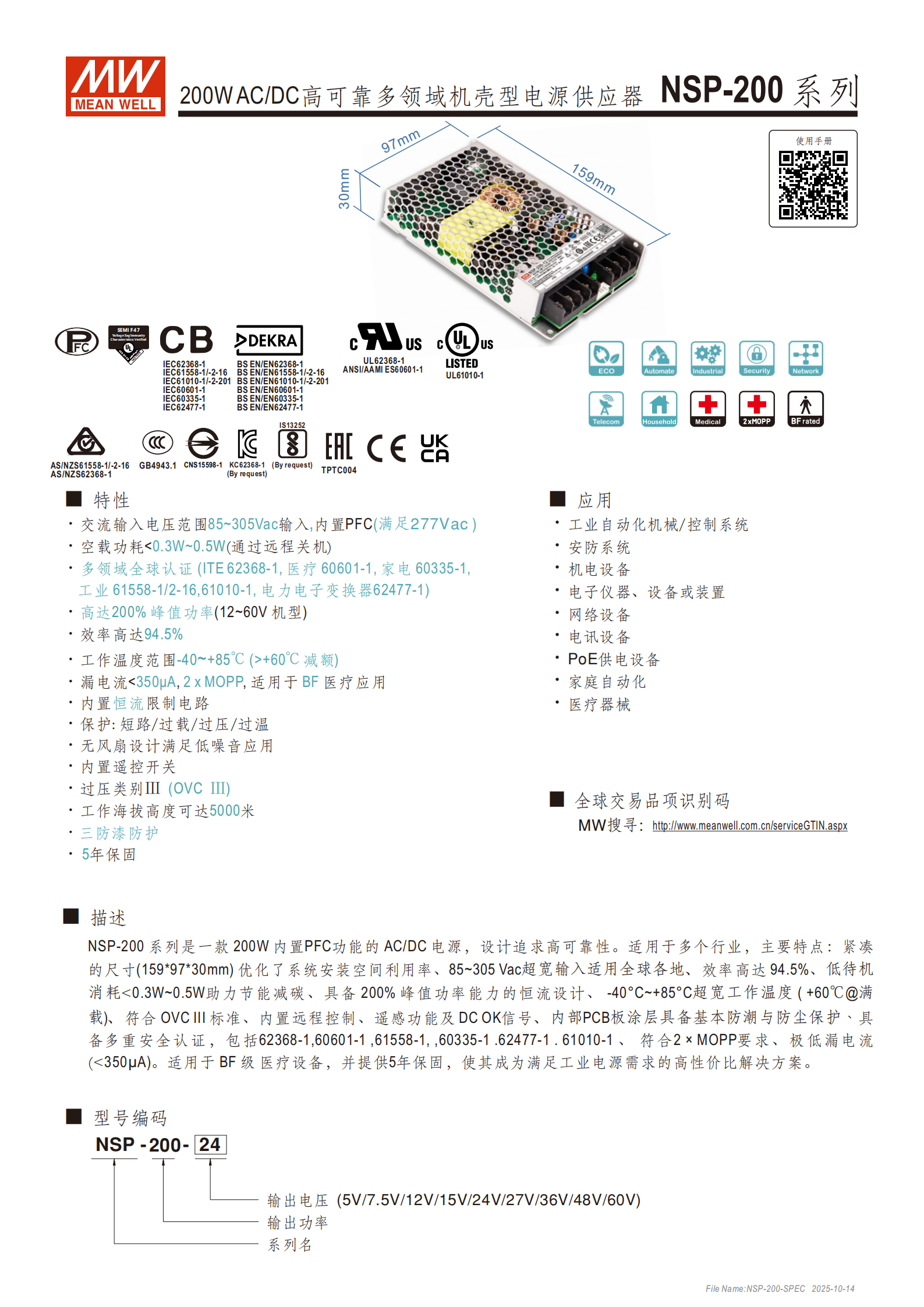

NSP-200 系列是一款200W AC/DC 機殼型電源供應器，具備85~305Vac 超寬輸入電壓范圍、高達 94.5% 的效率、-40~+85℃寬工作溫度（>60℃需減額）、<0.3~0.5W 低空載功耗（遠程關閉狀態）等核心優勢，支持200% 峰值功率（12~60V 機型）、恒流限制、多重保護（短路 / 過載 / 過壓 / 過溫）及遠程控制、遙感等功能，通過醫療（60601-1）、工業（62368-1 等）多領域全球安全認證，滿足 2×MOPP 要求，漏電流 < 350μA，適用于醫療設備、工業自動化、安防系統等多場景，提供5 年保固，緊湊尺寸（1599730mm）優化安裝空間。
一、產品基礎信息
| 項目 | 關鍵信息 |
|---|---|
| 產品名稱 | NSP-200 系列 200W AC/DC 高可靠多領域機殼型電源供應器 |
| 核心定位 | 高可靠性、多行業適配、高性價比 |
| 保固期限 | 5 年 |
| 尺寸規格 | 1599730mm |
| 重量 | 0.5Kg |
| 包裝規格 | 24pcs/12.9Kg/0.73CUFT |
| MTBF | 最小 1775.2K hrs（Telcordia SR-332）；最小 244.0K hrs（MIL-HDBK-217F，25℃） |

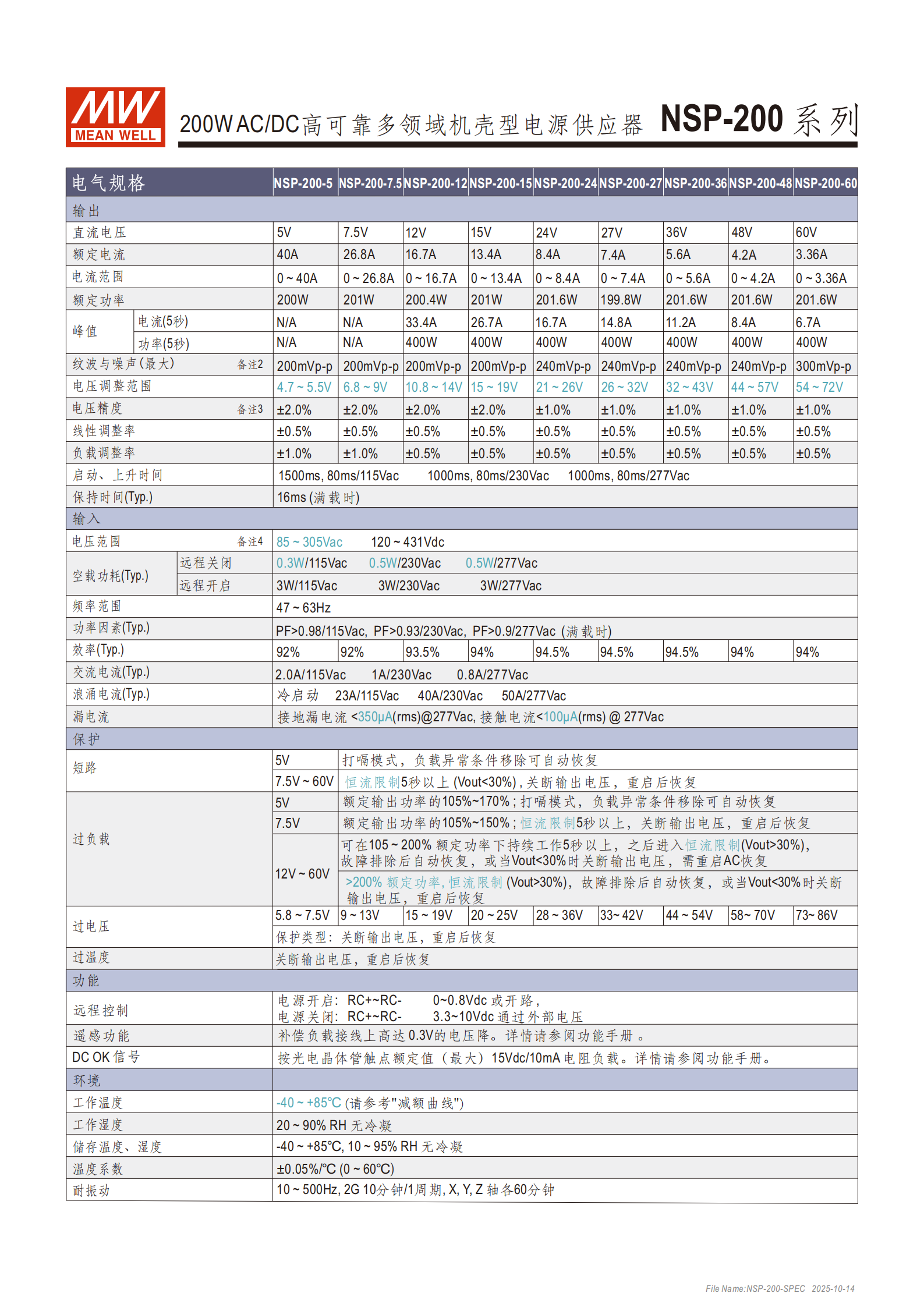

二、電氣規格詳情
（1）輸入?yún)?shù)
電壓范圍：85~305Vac（交流）、120~431Vdc（直流）
頻率范圍：47~63Hz
功率因素（滿載）：PF>0.98（115Vac）、PF>0.93（230Vac）、PF>0.9（277Vac）
空載功耗：
遠程關閉：0.3W（115Vac）、0.5W（230Vac/277Vac）
遠程開啟：3W（115Vac/230Vac/277Vac）
浪涌電流（冷啟動）：23A/115Vac、40A/230Vac、50A/277Vac（rms）
漏電流：接地漏電流 < 350μA
（2）輸出參數（核心型號）
| 型號 | 輸出電壓 | 額定電流 | 峰值電流（5 秒） | 峰值功率（5 秒） | 紋波與噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| NSP-200-5 | 5V | 40A | N/A | N/A | 200mVp-p | 4.7~5.5V |
| NSP-200-12 | 12V | 16.7A | 33.4A | 400W | 200mVp-p | 10.8~14V |
| NSP-200-24 | 24V | 8.4A | 16.7A | 400W | 240mVp-p | 21~26V |
| NSP-200-60 | 60V | 3.36A | 6.7A | 400W | 300mVp-p | 54~72V |
負載調整率：±0.5%（12~60V 機型）、±1.0%（5V/7.5V 機型）
啟動 / 上升時間：1500ms（115Vac）、1000ms（230Vac/277Vac），上升時間 80ms
保持時間（滿載）：典型 16ms
三、核心功能與特性
性能優化：
內置 PFC 功能，助力節能減碳
效率高達94.5%（24V/27V/36V 機型）

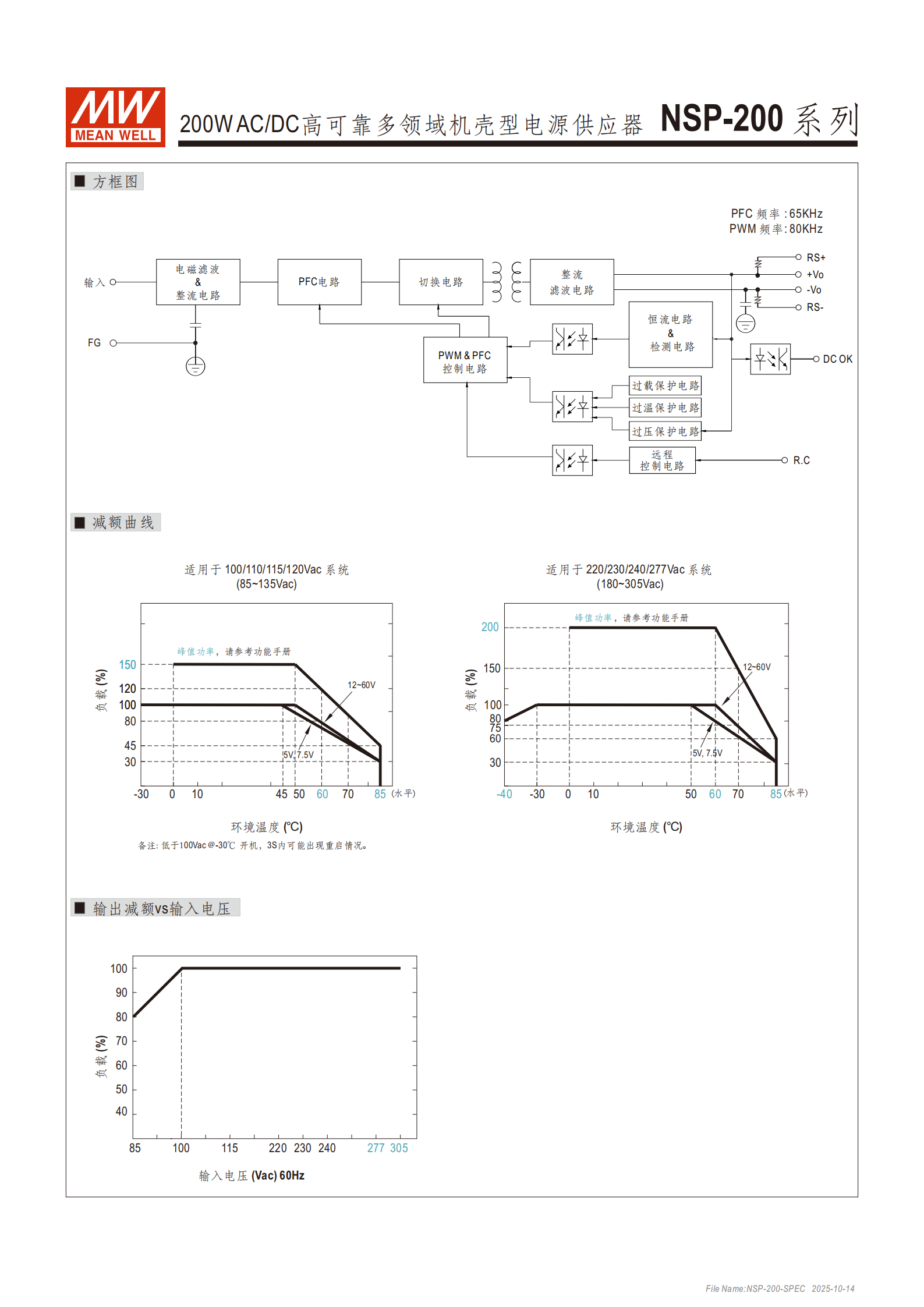

超寬工作溫度：-40~+85℃（>60℃需按減額曲線調整負載）
200% 峰值功率能力（12~60V 機型，持續 5 秒，峰值功率 400W）
安全防護：
多重保護：短路保護（打嗝模式，自動恢復）、過載保護（恒流限制，部分機型需重啟恢復）、過壓保護（關斷輸出，重啟恢復）、過溫保護（關斷輸出，重啟恢復）
隔離等級：Primary-Secondary 2×MOPP，Primary-Earth/Secondary-Earth 1×MOPP
過壓類別：OVC III
耐壓：I/P-O/P 4.2KVac，O/P-FG 1.5KVac；絕緣阻抗 100M Ohms（500VDC/25℃/70% RH）
三防漆防護，PCB 板涂層防潮防塵
便捷功能：
無風扇設計，低噪音

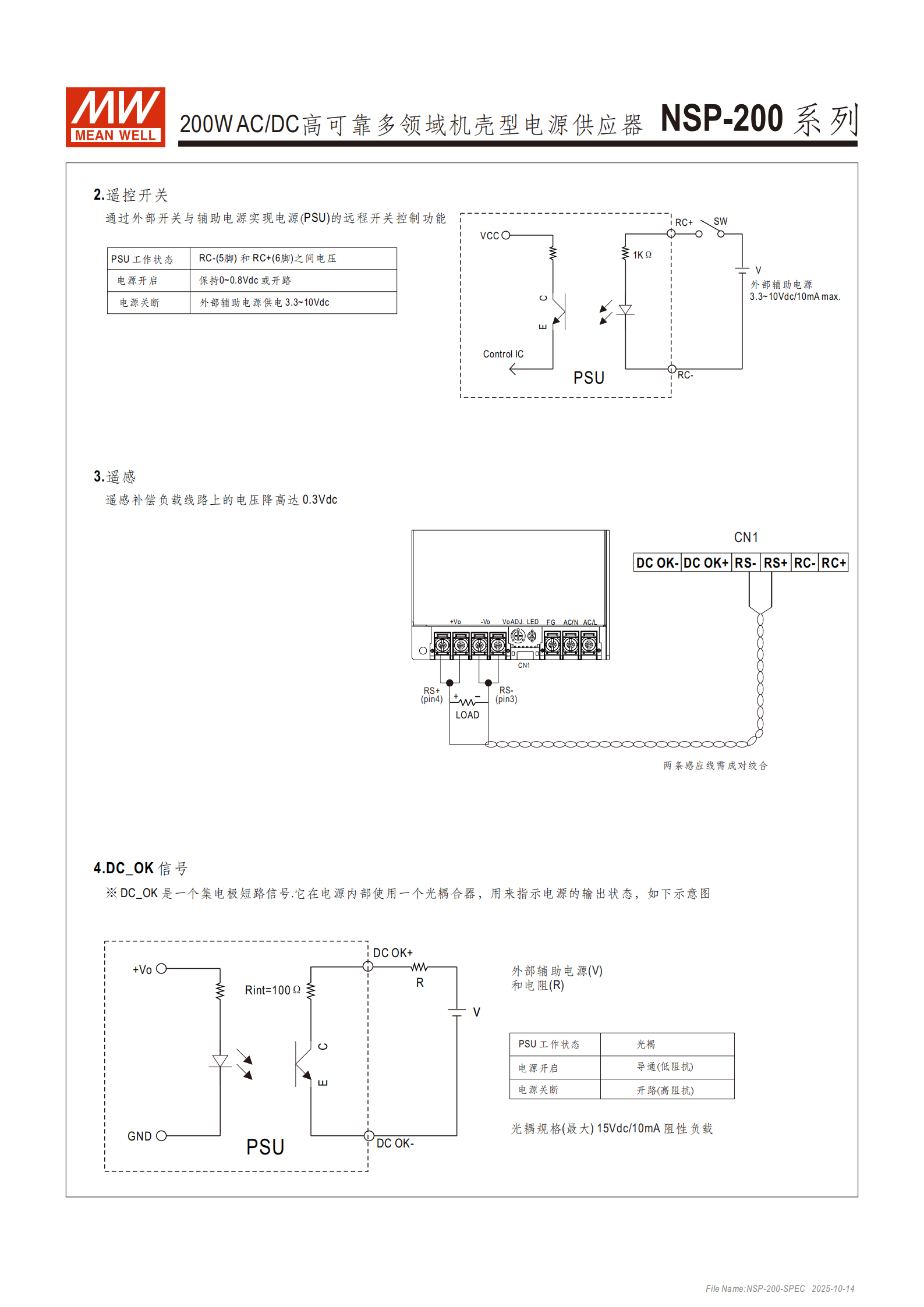

內置遙控開關（RC+~RC - 電壓 0~0.8Vdc 或開路開啟，3.3~10Vdc 關閉）
遙感功能：補償負載接線電壓降高達 0.3Vdc
DC OK 信號：光耦指示輸出狀態（導通 = 開啟，開路 = 關閉）

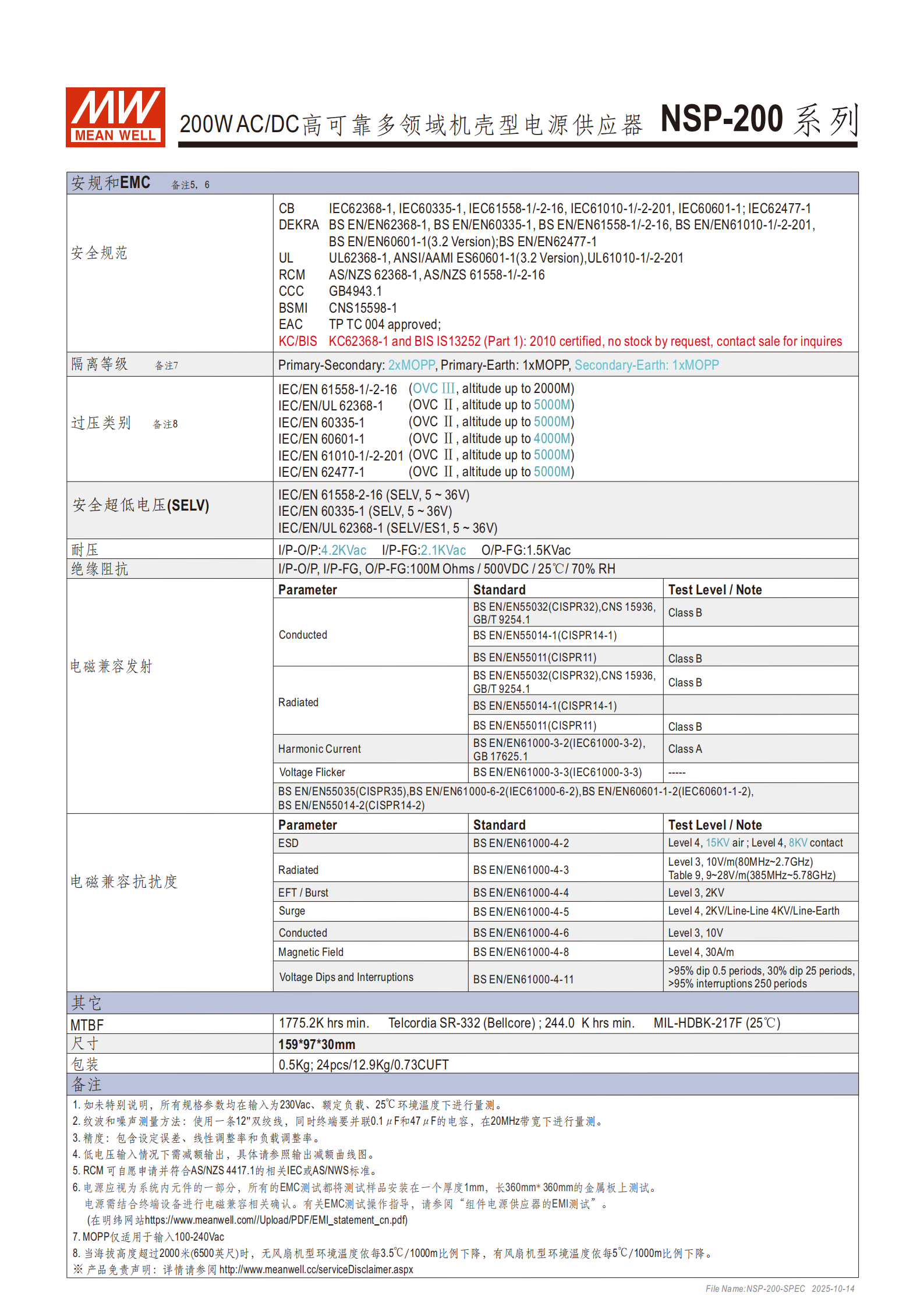

四、認證與 EMC 標準
安全規范：CB、DEKRA、UL、RCM、CCC、BSMI、EAC、KC/BIS 等，符合 IEC62368-1、IEC60601-1（醫療）、IEC60335-1（家電）、IEC61558-1/-2-16 等標準
EMC 發射：
傳導 / 輻射：BS EN/EN55032 等，Class B
諧波電流：BS EN/EN61000-3-2，Class A
電壓閃爍：BS EN/EN61000-3-3
EMC 抗擾度：ESD Level 4、Radiated Level 3、EFT/Burst Level 3 等
五、應用場景
醫療器械（BF 級，符合醫療認證）
工業自動化機械 / 控制系統
安防系統、機電設備、電子儀器 / 裝置
網絡設備、電訊設備、PoE 供電設備
家庭自動化

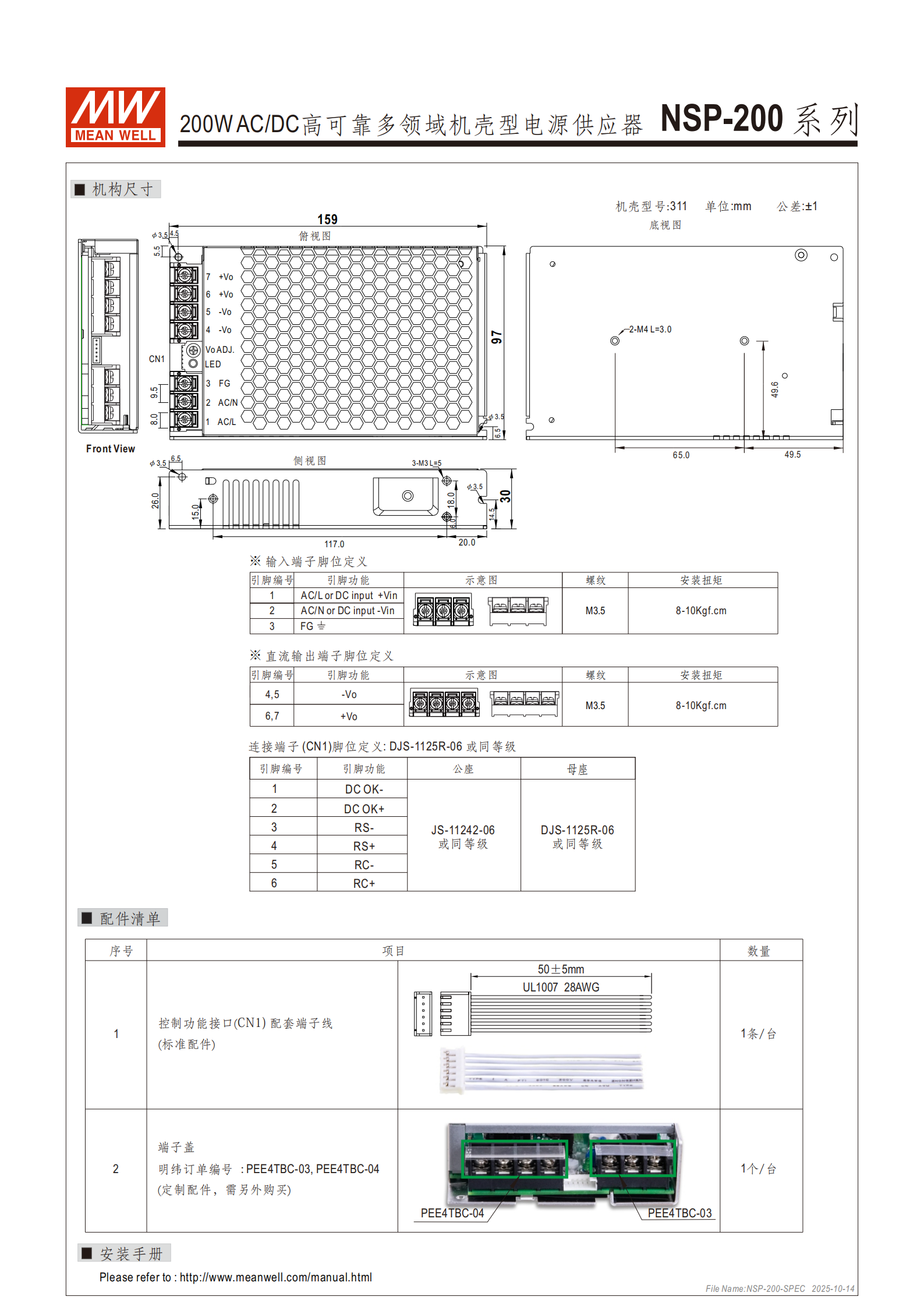

六、配件與安裝
標準配件：1 條 UL1007 28AWG（50±5mm）控制功能接口（CN1）配套端子線
定制配件：端子蓋（訂單編號 PEE4TBC-03/04，需另外購買）
安裝扭矩：M3.5 端子 8-10Kgf.cm
4. 關鍵問題
問題 1：NSP-200 系列電源的核心優勢的是什么，使其能適配多領域場景？
答案：核心優勢包括三方面：① 寬適配性，85~305Vac 超寬輸入電壓覆蓋全球電網，-40~+85℃寬工作溫度適配極端環境，9 種輸出電壓型號（5V~60V）滿足不同設備需求；② 高可靠性，具備 2×MOPP 隔離、<350μA 低漏電流（符合醫療 BF 級）、多重保護（短路 / 過載 / 過壓 / 過溫）及三防漆防護，5 年保固；③ 高性能與節能，效率高達 94.5%，遠程關閉時空載功耗 < 0.3~0.5W，無風扇低噪音，200% 峰值功率滿足瞬時負載需求，多領域全球認證（醫療、工業、家電等）直接適配不同行業場景。

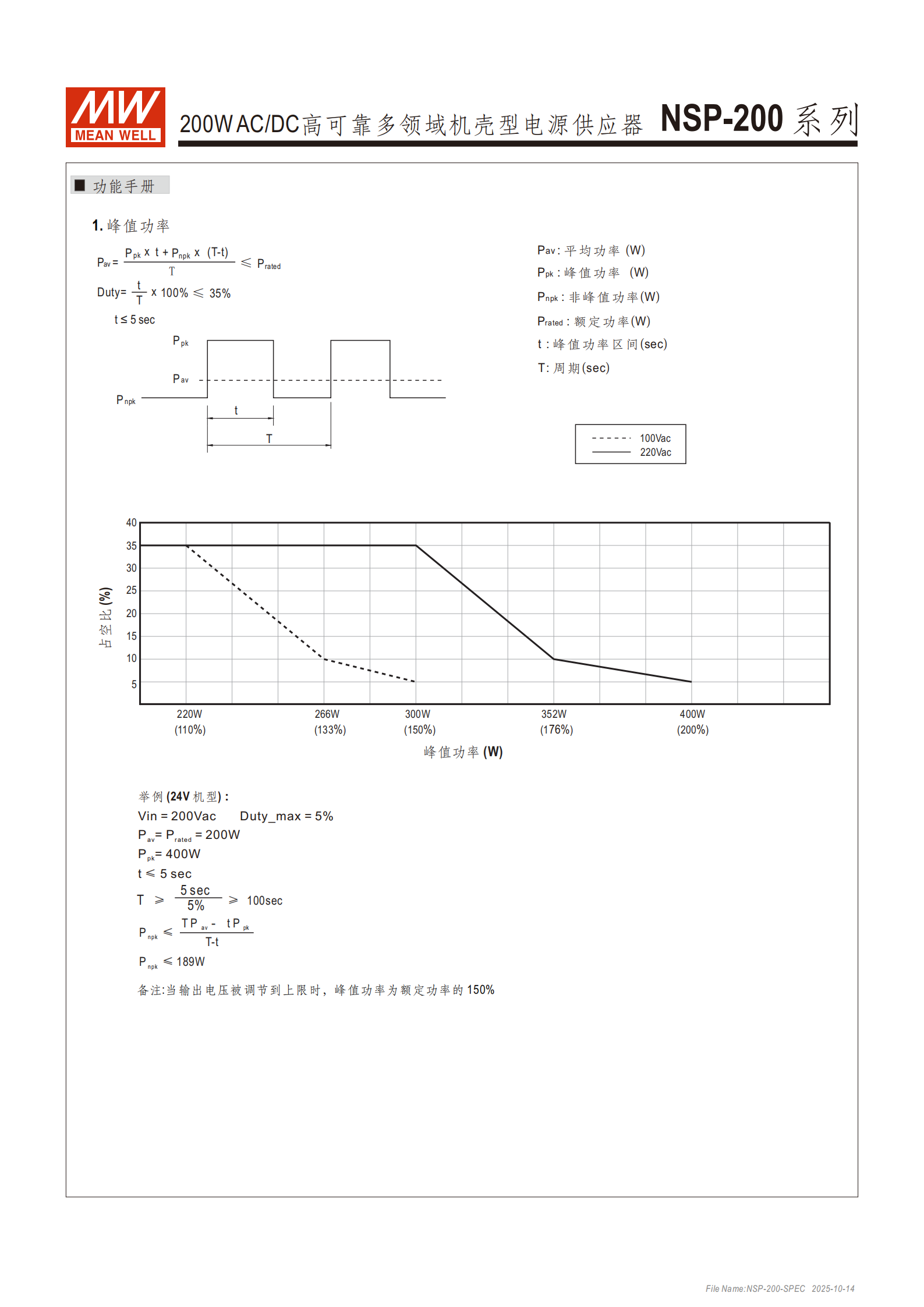

問題 2：NSP-200 系列電源的峰值功率特性如何，不同機型有差異嗎？
答案：峰值功率核心特性如下：① 能力參數，12~60V 機型支持 200% 峰值功率（400W），可持續 5 秒，5V 和 7.5V 機型無峰值功率（N/A）；② 限制條件，峰值功率占空比≤35%，周期 T>100 秒（以 24V 機型為例，Vin=200Vac 時），且輸出電壓調節到上限時峰值功率降至額定功率的 150%；③ 應用價值，可滿足電機啟動、設備瞬時加載等短時高功率需求，無需額外配置更高功率電源，降低成本。
問題 3：NSP-200 系列電源的安全防護與便捷控制功能具體包含哪些，如何操作？
答案：① 安全防護功能：短路保護（打嗝模式，負載恢復自動重啟）、過載保護（12~60V 機型 105~200% 額定功率可持續 5 秒，故障排除自動恢復；5V/7.5V 機型需重啟）、過壓 / 過溫保護（關斷輸出，重啟恢復），同時具備 OVC III 過壓類別、2×MOPP 隔離及低漏電流，保障人員與設備安全；② 便捷控制功能：遙控開關（RC+~RC - 間 0~0.8Vdc 或開路開啟，3.3~10Vdc 關閉）、遙感功能（成對絞合感應線，補償 0.3Vdc 電壓降）、DC OK 信號（光耦導通 = 電源開啟，開路 = 關閉，支持 15Vdc/10mA 阻性負載），操作簡單且適配遠程運維場景。
