UHP-2500 系列是2500W 超薄型帶 PFC 功能的電源，輸入電壓范圍涵蓋 90~264VAC 及 250~370VDC，輸出電壓有 24~28.8V、36~43.2V、48~57.6V 等規格，具備 **±1.0% 電壓精度 **、95% 及以上典型效率和完善的過負載、過電壓、過溫度保護功能，支持輸出電壓（50-120%）和電流（20-100%）調整，兼容 PMBus/CANBus 通訊，符合 UL62368-1 等多項安全規范，尺寸為 31014060mm，工作溫度范圍 - 30~+70℃，適用于多種需要穩定大功率供電的場景。

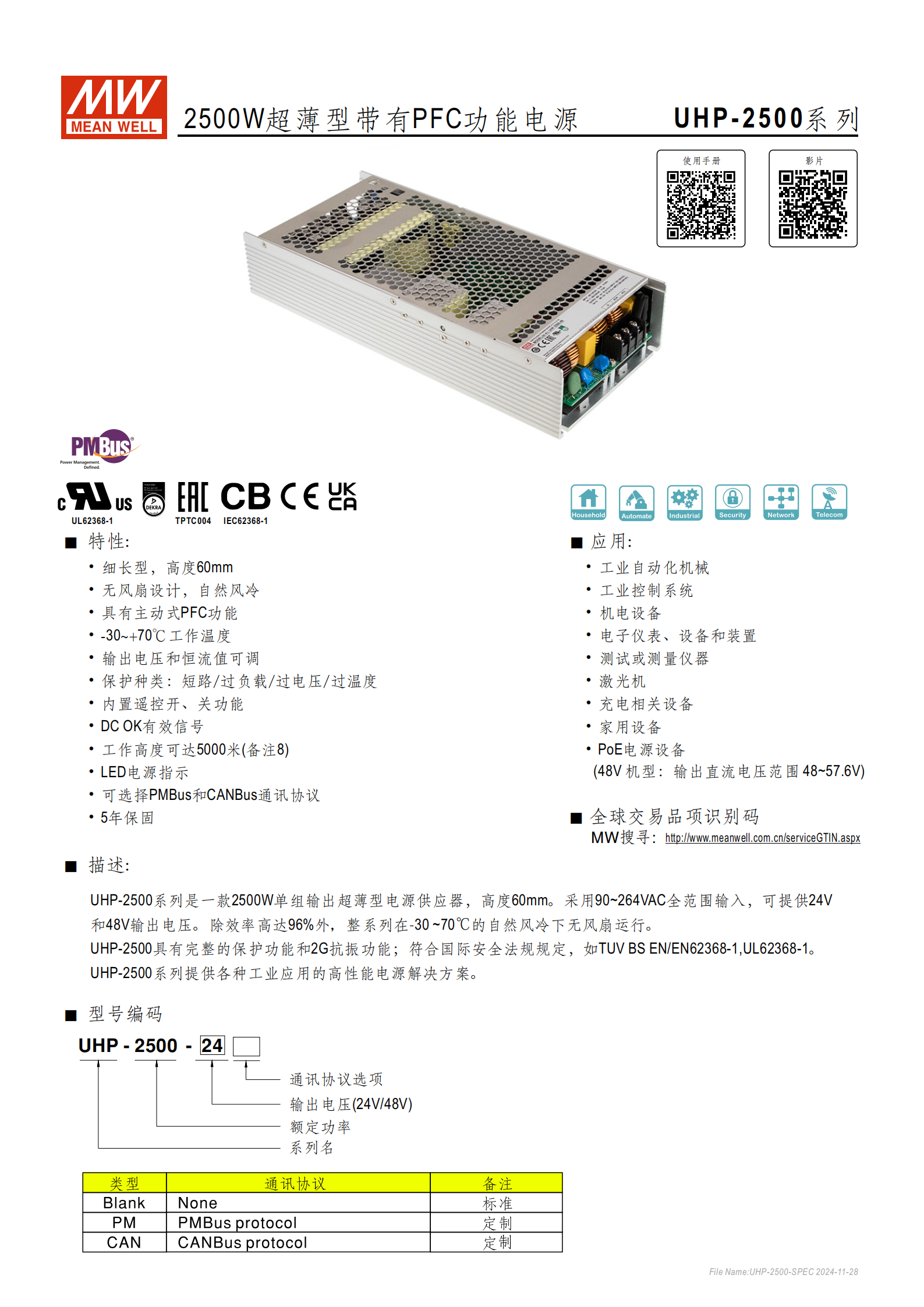

一、產品概述
UHP-2500 系列是2500W 超薄型開關電源，核心亮點為集成 PFC（功率因數校正）功能，具備高效、穩定、多功能調整特性，適用于對供電功率、精度及可靠性有較高要求的電子設備場景，支持多種散熱方式和遠程控制，符合國際安全與電磁兼容標準。

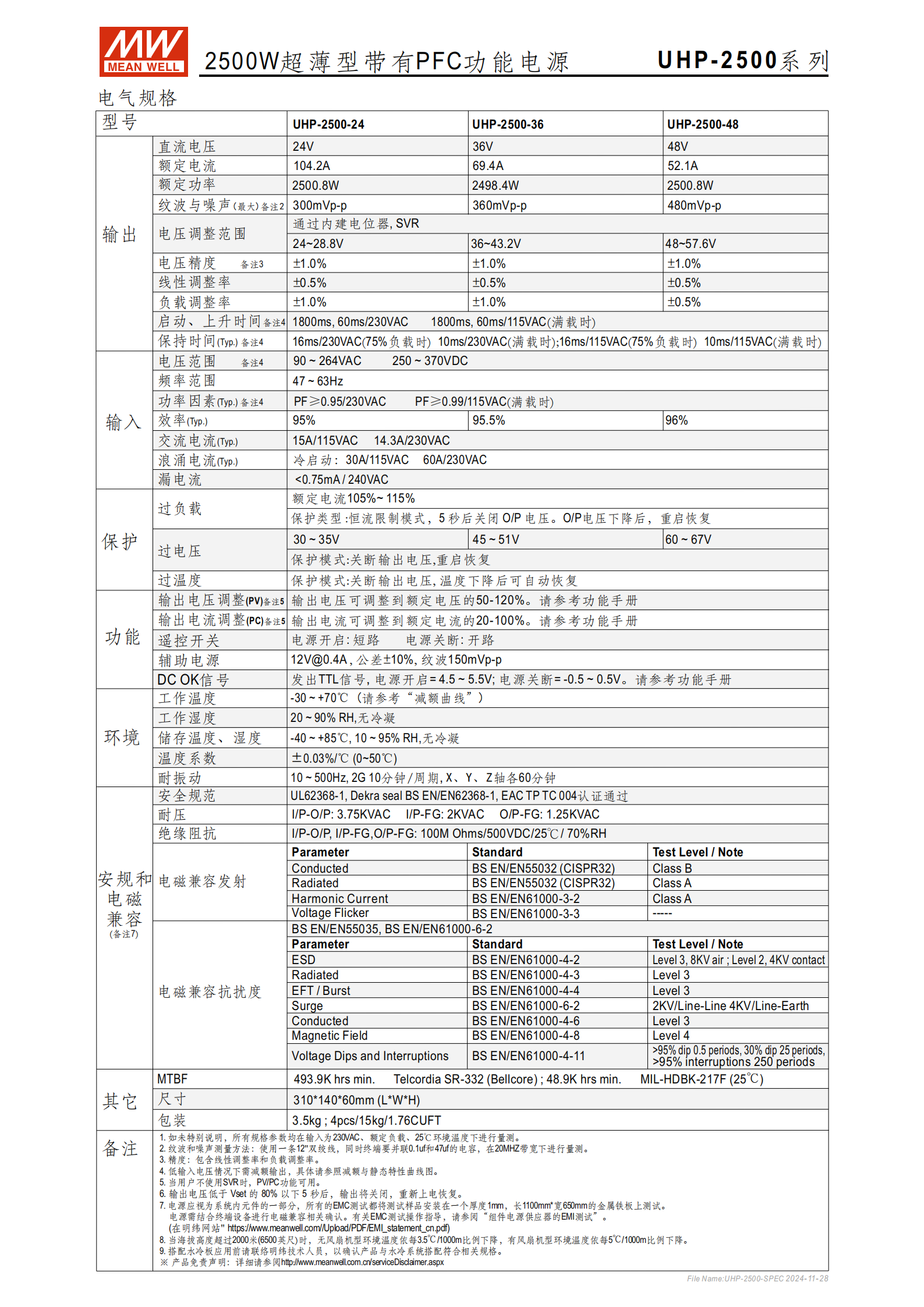

二、核心電氣參數
| 類別 | 關鍵參數 | 具體數值 |
|---|---|---|
| 輸入?yún)?shù) | 交流電壓范圍 | 90~264VAC |
| 直流電壓范圍 | 250~370VDC | |
| 頻率范圍 | 47~63Hz | |
| 交流輸入電流 | 15A/115VAC、14.3A/230VAC（Typ.） | |
| 輸出參數 | 電壓調整范圍 | 24~28.8V、36~43.2V、48~57.6V（通過內建電位器） |
| 電壓精度 | ±1.0% | |
| 線性調整率 | ±0.5% | |
| 負載調整率 | ±0.5% | |
| 紋波與噪聲 | 最大 480mVp-p（不同規格分別為 300mVp-p、360mVp-p、480mVp-p） | |
| 性能參數 | 典型效率 | 95%、95.5%、96%（不同規格） |
| 功率因素（PF） | ≥0.95/230VAC、≥0.99/115VAC（滿載時） | |
| 保持時間 | 1800ms（230VAC 滿載）、60ms/115VAC（滿載） | |
| 啟動 / 上升時間 | 16ms/230VAC（75% 負載）、10ms/230VAC（滿載）等 |

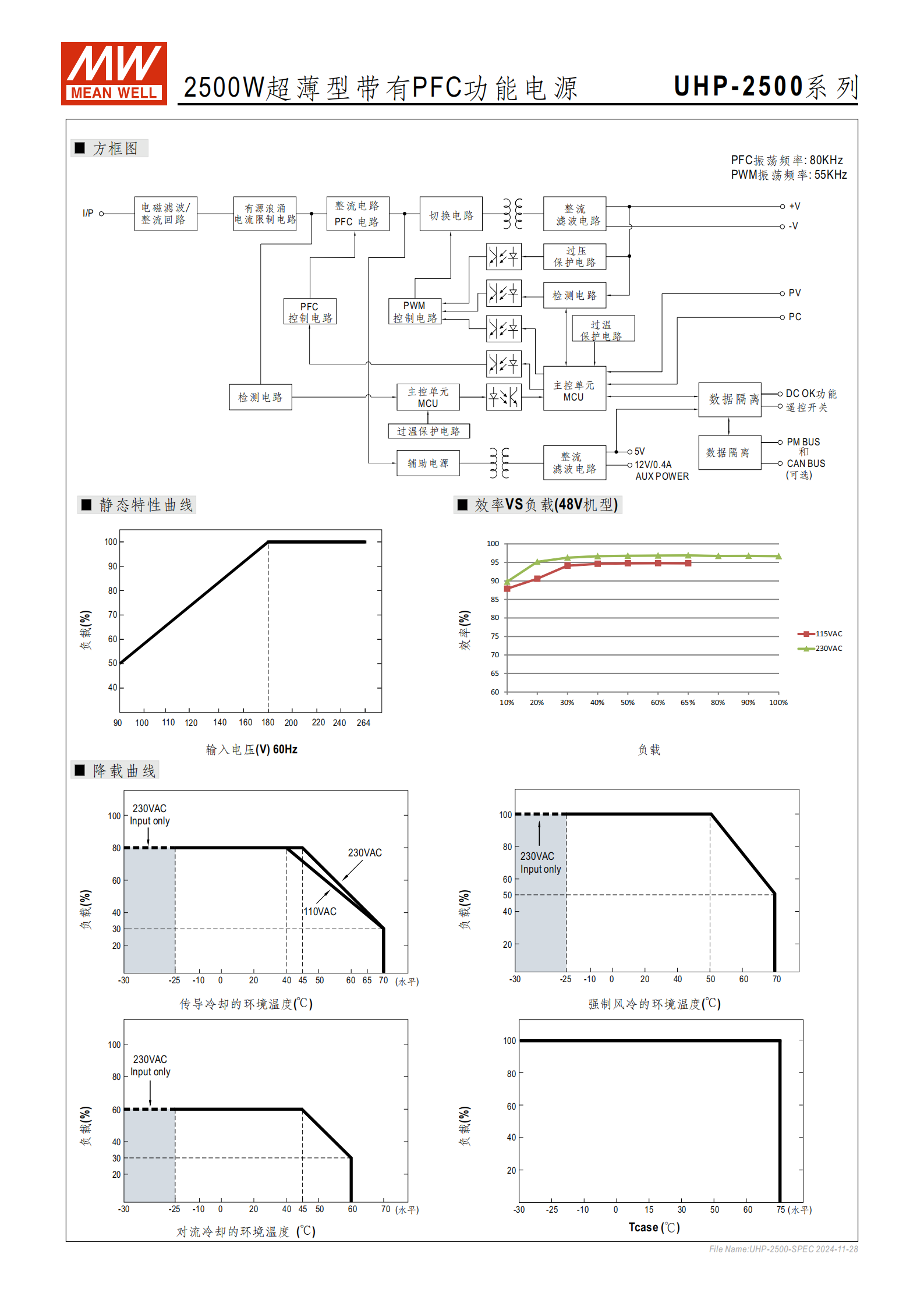

三、功能特性

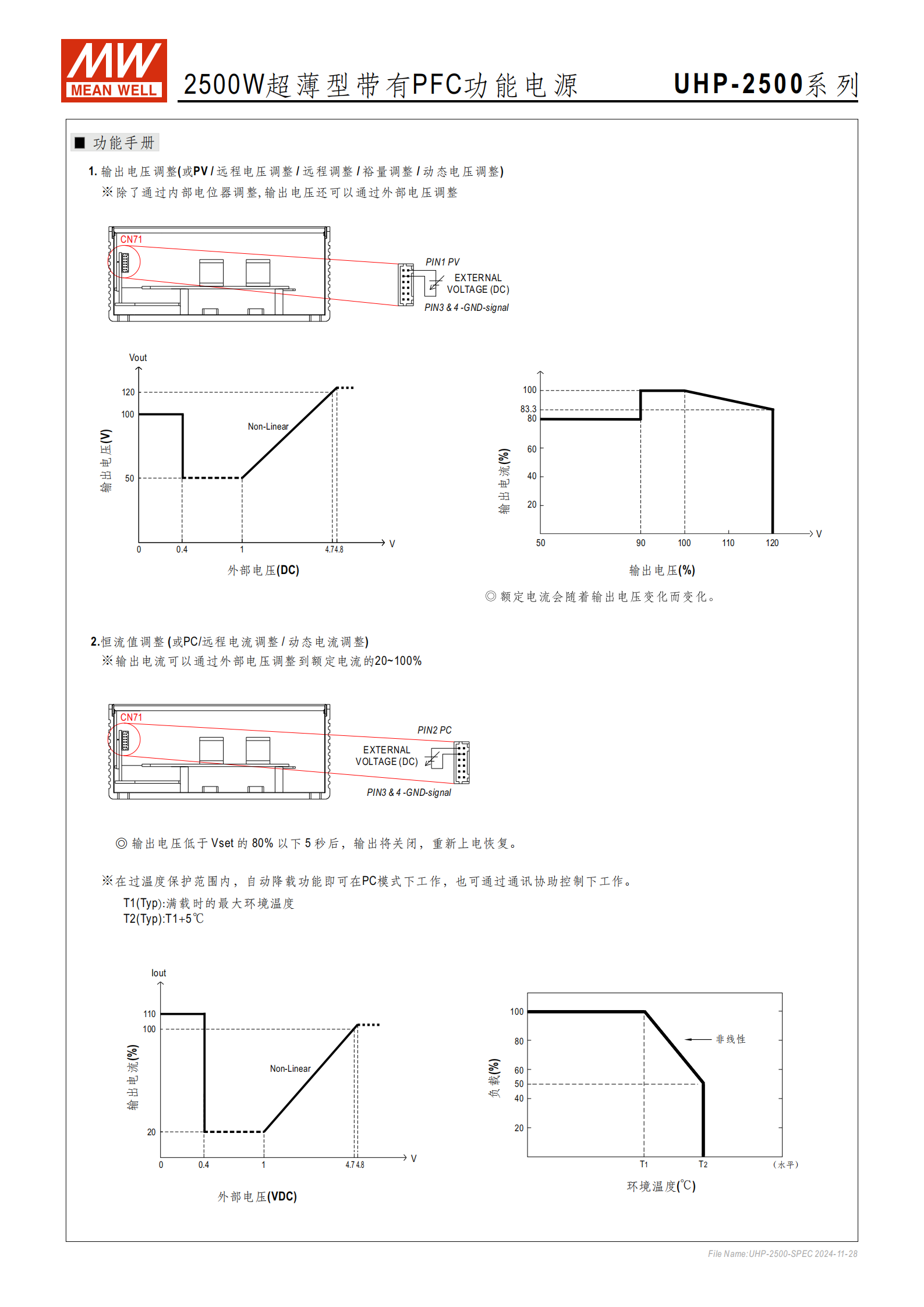

調整功能
輸出電壓調整：支持通過內部電位器或外部電壓調整至額定電壓的50-120%（PV 功能）；
輸出電流調整：支持通過內部電位器或外部電壓調整至額定電流的20-100%（PC 功能）；
調整信號：PV/PC 接口需搭配外部 DC 電壓（0~4.8V，非線性對應）。
保護功能
保護類型 觸發條件 保護模式 過負載保護 額定電流的 105%~115% 恒流限制，5 秒后關斷輸出，重啟恢復 過電壓保護 輸出電壓達 30~35V、45~51V 或 60~67V（依規格） 關斷輸出，重啟恢復 過溫度保護 超出設定溫度閾值 關斷輸出，溫度下降后自動恢復 漏電流保護 漏電流＜0.75mA/240VAC 符合安全規范限制 控制與通訊

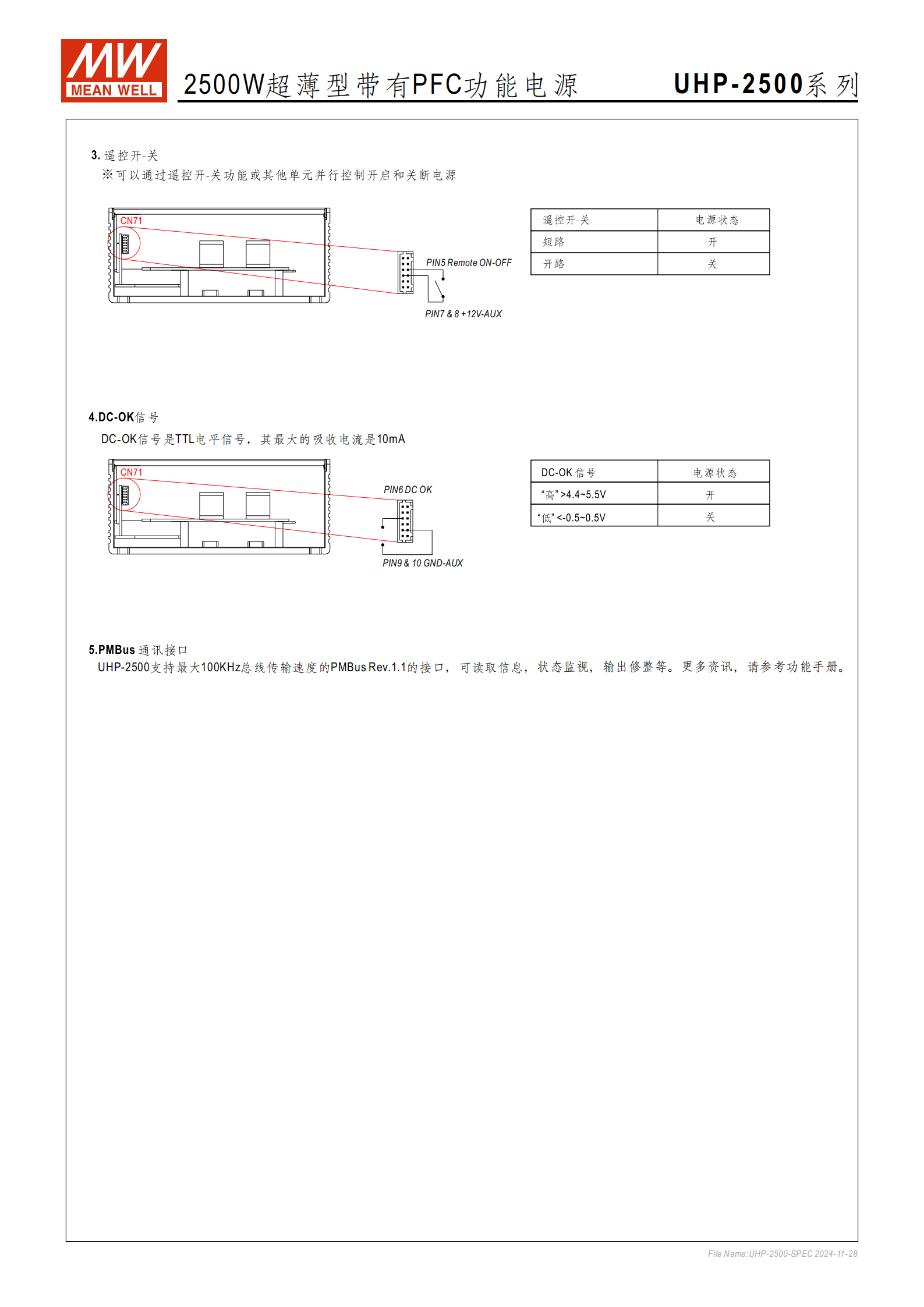

遙控開關：短路 = 開機，開路 = 關機；
DC OK 信號：高電平（4.5~5.5V）= 電源開啟，低電平（-0.5~0.5V）= 電源關斷，最大吸入電流 10mA；
通訊接口：支持 PMBus（SDA/SCL 引腳）和 CANBus（CANH/CANL 引腳）兩種模式；
輔助電源：12V@0.4A，公差 ±10%，紋波 150mVp-p，不受遙控開關控制。
四、物理與環境規格

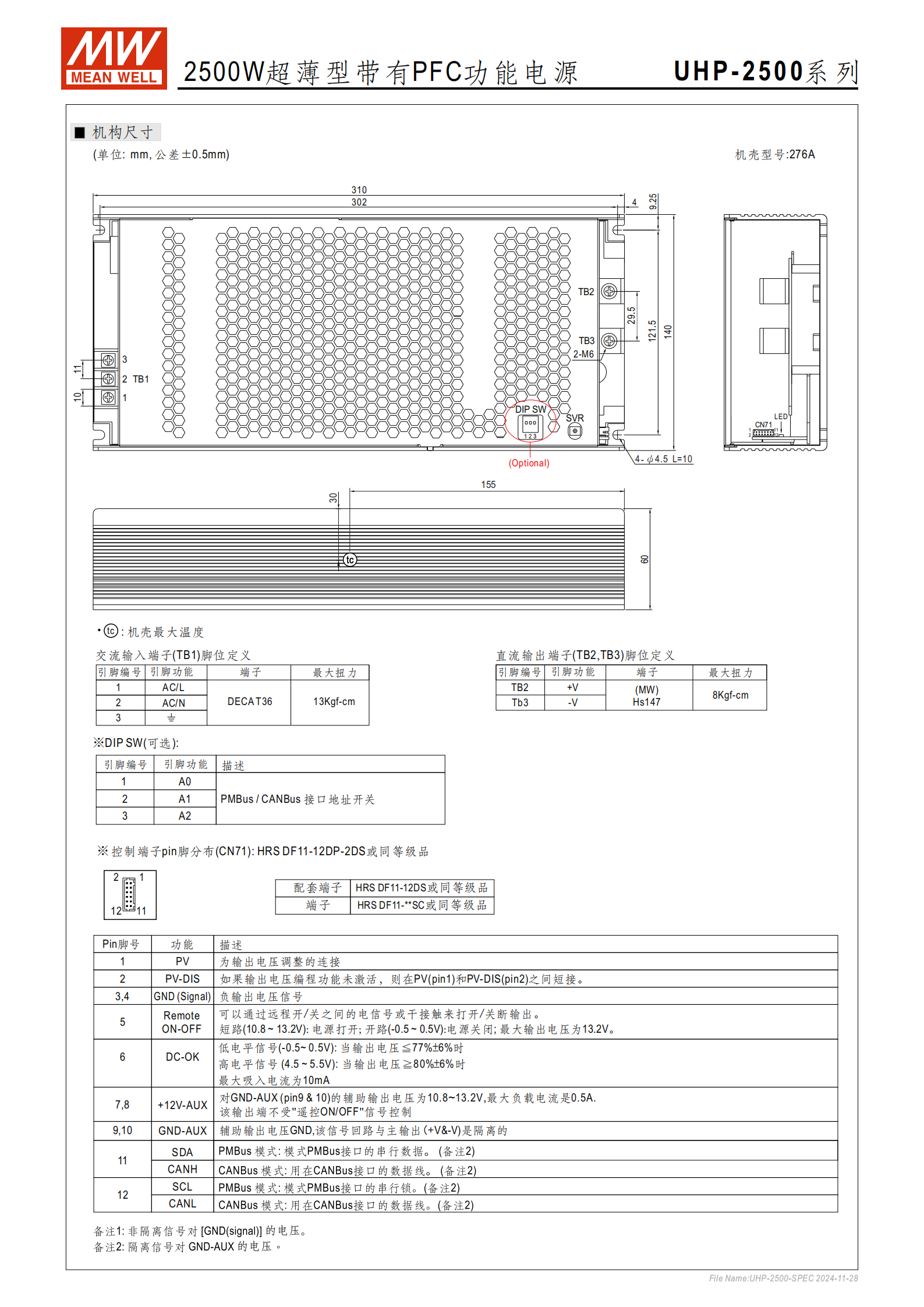

尺寸：310mm（L）×140mm（W）×60mm（H）；
重量：單臺 3.5kg，4 臺 / 15kg/1.76CUFT；
溫度條件：
工作溫度：-30~+70℃（需參考減額曲線）；
儲存溫度：-40~+85℃；
溫度系數：±0.03%/℃（0~50℃）；
濕度條件：
工作濕度：20~90% RH（無冷凝）；
儲存濕度：10~95% RH（無冷凝）；
機械特性：耐振動（10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘）；
散熱方式：傳導冷卻、強制風冷（45CFM）、水冷（需聯絡技術人員確認兼容性）。
五、合規與認證
安全規范：UL62368-1、Dekra seal BS EN/EN62368-1、EAC TP TC 004；
電磁兼容（EMC）：
發射標準：BS EN/EN55032（CISPR32）、BS EN/EN55035 等，Class A/B 級別；
抗擾度標準：EN61000-4 系列（ESD Level 3、Surge 2KV/4KV 等）；
耐壓與絕緣：
耐壓：I/P-O/P 3.75KVAC、I/P-FG 2KVAC、O/P-FG 1.25KVAC；
絕緣阻抗：100MΩ/500VDC/25℃/70% RH（I/P-O/P、I/P-FG、O/P-FG）。
六、使用注意事項
低輸入電壓時需減額輸出，具體參考減額曲線；
海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 下降，有風扇機型按 5℃/1000m 下降；
輸出電壓低于 Vset 的 80% 超過 5 秒后，輸出將關閉，需重新上電恢復；
搭配水冷板應用前需聯絡明緯技術人員確認；
EMC 測試需將產品安裝在 1mm 厚、1100mm×650mm 的金屬鐵板上進行。
4. 關鍵問題
問題 1：UHP-2500 系列電源的核心輸出調整能力（電壓、電流）及實現方式是什么？
答案：電壓調整方面，支持通過內部電位器或外部 DC 電壓（0~4.8V，非線性對應）調整至額定電壓的 50-120%（PV 功能）；電流調整方面，支持通過內部電位器或外部 DC 電壓調整至額定電流的 20-100%（PC 功能）。兩種調整方式均需參考產品功能手冊操作，外部調整需連接對應引腳（PV 接 pin1、PC 接 pin2，均搭配 GND-signal 引腳）。
問題 2：該電源的保護機制有哪些，不同保護類型的觸發條件和恢復方式是什么？
答案：包含三類核心保護機制：①過負載保護：觸發條件為額定電流的 105%~115%，保護模式為恒流限制，5 秒后關斷輸出，重啟電源恢復；②過電壓保護：觸發電壓依規格分為 30~35V、45~51V 或 60~67V，保護模式為關斷輸出，重啟恢復；③過溫度保護：觸發條件為超出設定溫度閾值，保護模式為關斷輸出，溫度下降后自動恢復。此外還具備漏電流限制（＜0.75mA/240VAC），符合安全規范。
問題 3：UHP-2500 系列電源的安裝與散熱有哪些關鍵要求，適配的環境條件是什么？

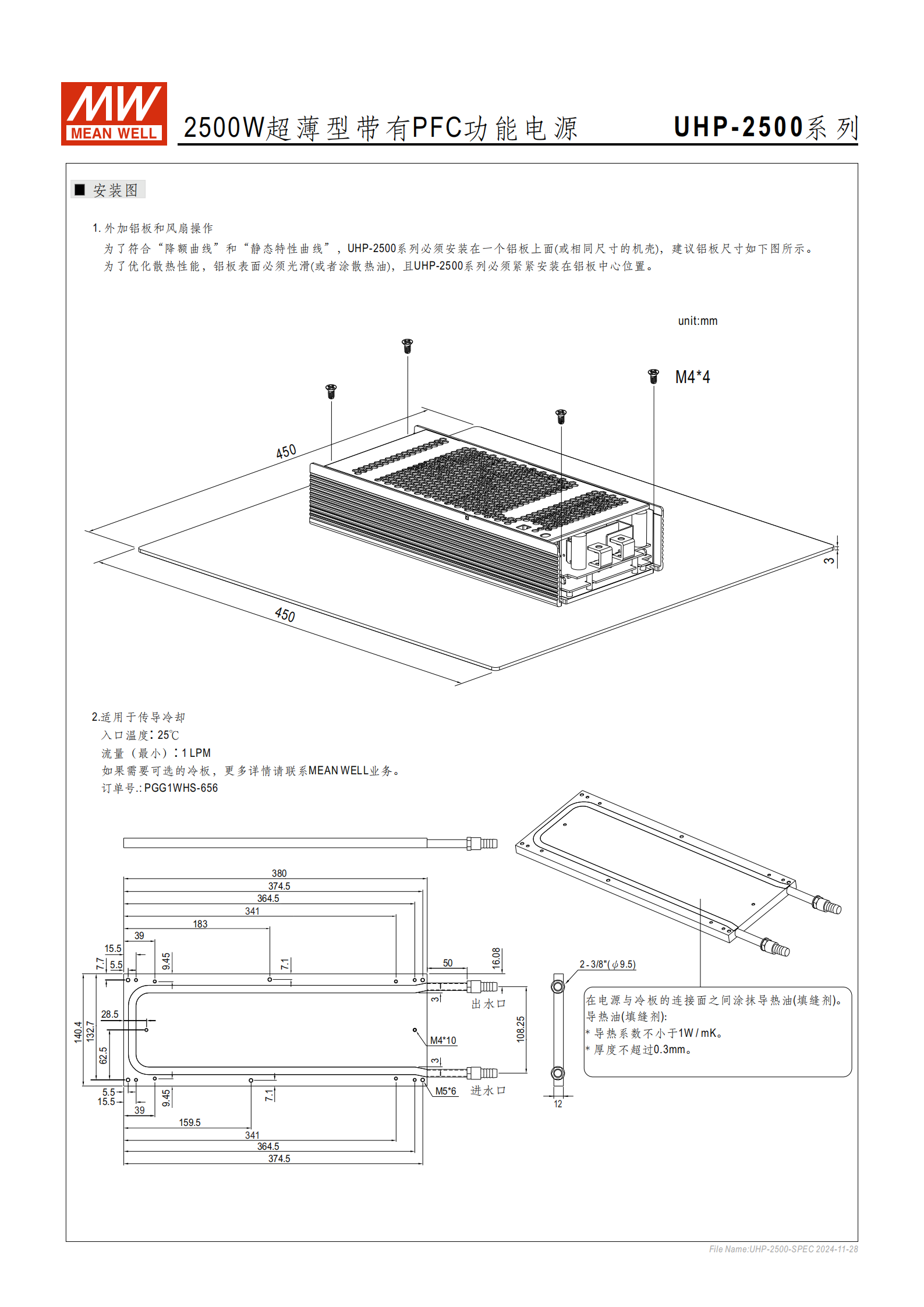

答案：安裝要求：需安裝在光滑鋁板（或同尺寸機殼）中心位置，鋁板尺寸需符合推薦規格，水冷應用前需咨詢技術人員，電源與冷板連接面需涂抹導熱系數≥1W/mK、厚度≤0.3mm 的導熱油；散熱方式：支持傳導冷卻、45CFM 強制風冷、水冷三種；環境適配條件：工作溫度 - 30~+70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），海拔超 2000 米需按規定降額，振動環境需滿足 10~500Hz、2G 的耐振動標準。
