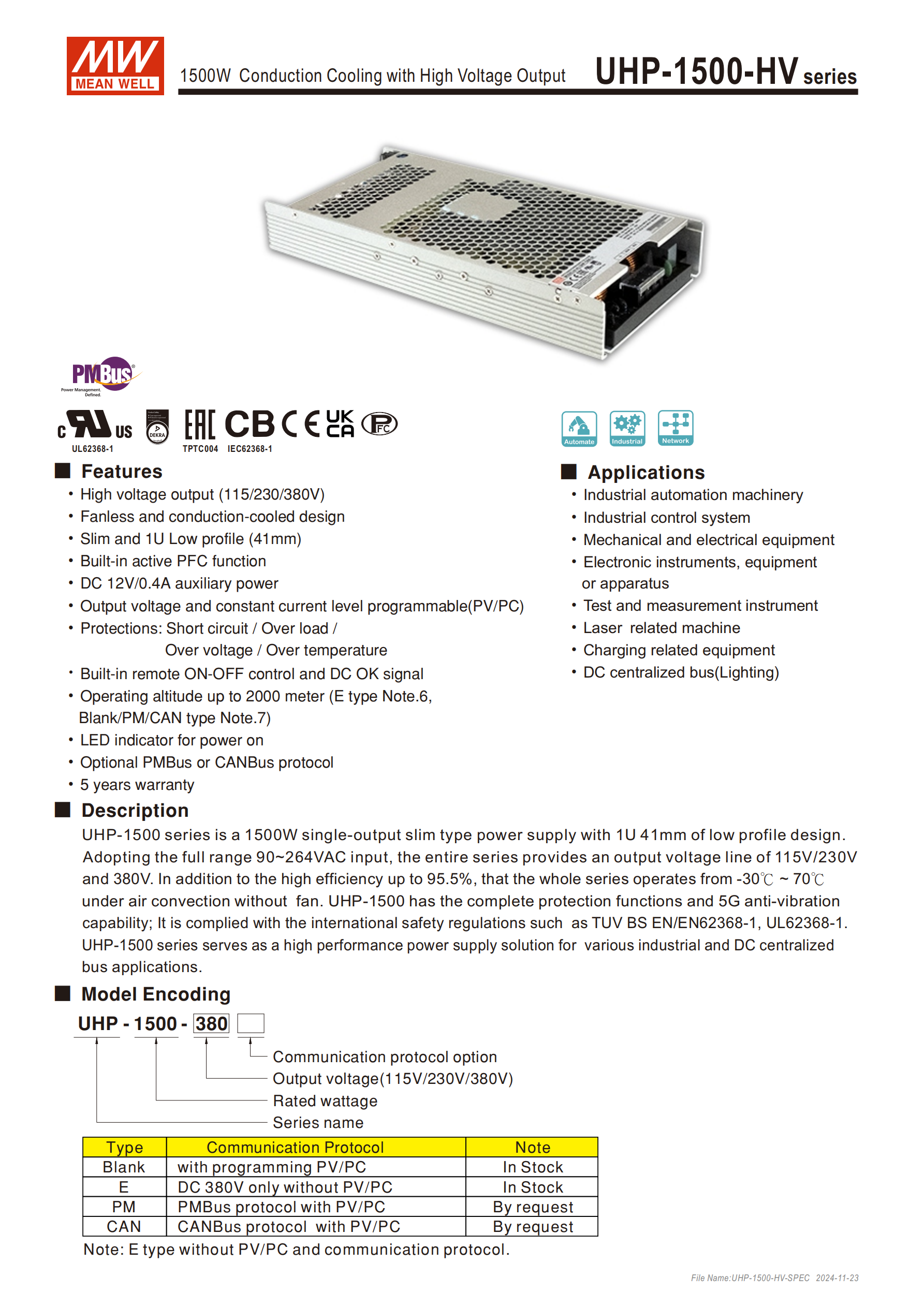

產品系列：UHP-1500-HV 系列
產品類型：1500W 高電壓輸出（115V/230V/380V）傳導冷卻型，帶 PFC 功能，適用于工業自動化、激光、充電、直流總線等
?? 主要功能與特性
超薄設計：高度 41mm（1U 標準）
傳導冷卻：無風扇設計，1500W 全功率輸出
內置主動 PFC：功率因數高（PF≥0.95/230VAC）
高電壓輸出：115V, 230V, 380V
電壓與電流可編程（部分型號）：
輸出電壓可調（50%–120%）
輸出電流可調（20%–100%）
保護功能：短路、過載、過壓、過溫（恒流限制后關斷）
遙控開關：支持外部控制（短路開啟，開路關閉）
DC OK 信號：TTL 電平輸出
輔助電源：12V@0.4A
通訊協議可選：
PMBus（Rev.1.1，100KHz）
CANBus（定制選項）
工作海拔：可達 2000 米（E 型）或更高（其他型號需降額）
5 年保固
?? 電氣規格概覽

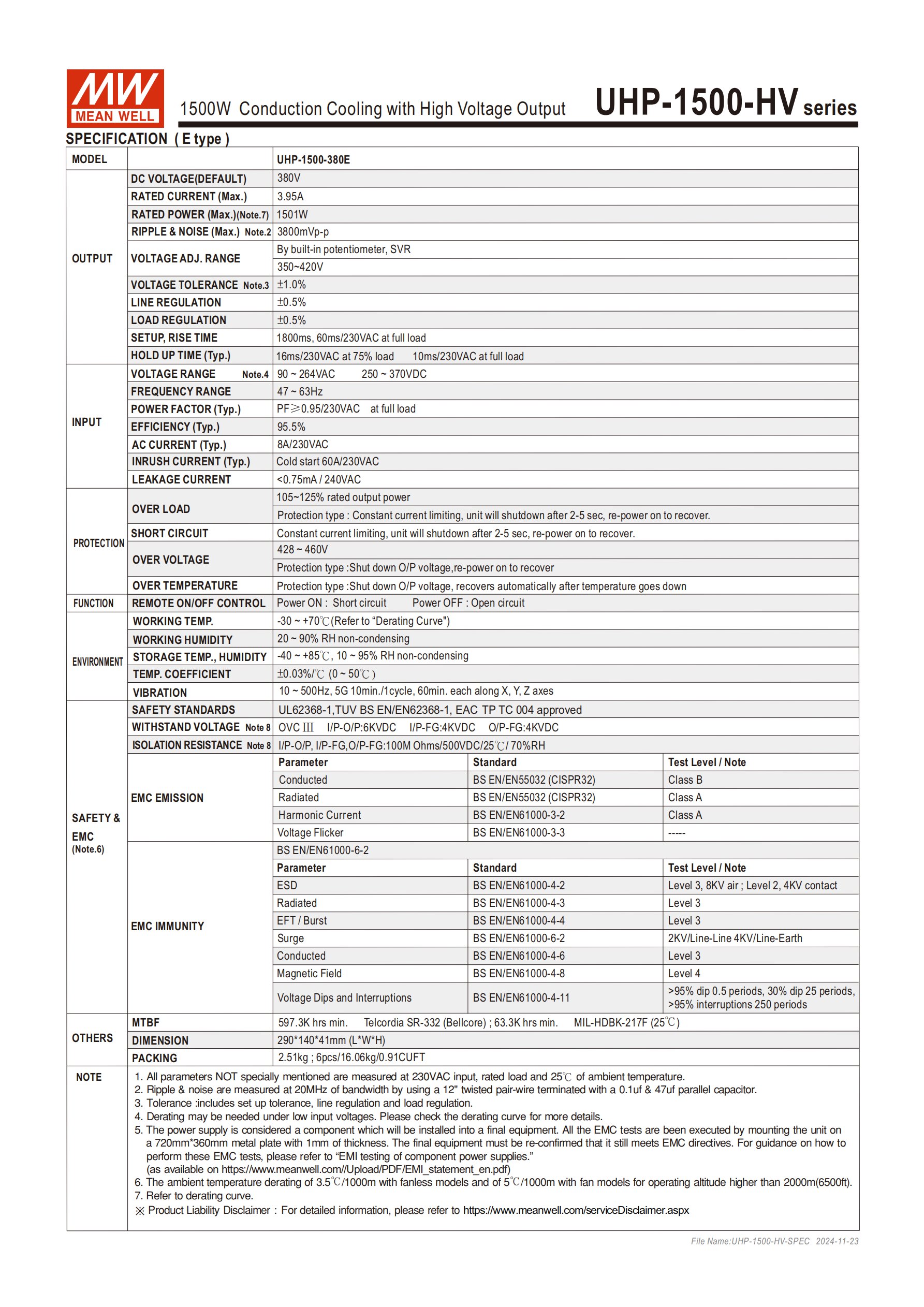

E 型（僅 380V，無 PV/PC 功能）
| 參數 | 值 |
|---|---|
| 輸出電壓 | 380V |
| 額定電流 | 3.95A |
| 額定功率 | 1501W |
| 紋波噪聲 | 3800mVp-p |
| 效率 | 95.5% |
Blank/PM/CAN 型（全功能）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲 | 效率 |
|---|---|---|---|---|---|
| UHP-1500-115 | 115V | 13.05A | 1500.75W | 1150mVp-p | 95% |
| UHP-1500-230 | 230V | 6.95A | 1501.2W | 2300mVp-p | 95% |
| UHP-1500-380 | 380V | 4.5A | 1503W | 3800mVp-p | 95.5% |
?? 環境與安規
工作溫度：-30℃ ~ +70℃（參考減額曲線）
存儲溫濕度：-40℃ ~ +85℃, 10–95% RH，無冷凝
工作濕度：20–90% RH，無冷凝
海拔影響：超過 2000 米需降額（無風扇機型 3.5℃/1000m）
絕緣耐壓（高電壓輸出）：
I/P – O/P：6KVDC（OVC III）
I/P – FG：4KVDC
O/P – FG：4KVDC
絕緣阻抗：100MΩ @ 500VDC, 25℃, 70% RH
MTBF：
597.3K 小時（Telcordia SR-332）
63.3K 小時（MIL-HDBK-217F, 25℃）
?? 機構尺寸與安裝
尺寸：290 × 140 × 41 mm (L × W × H)
重量：2.51 kg
包裝：6臺/箱，16.06kg/箱，0.91 CUFT
安裝要求：
必須安裝在外加鋁板上（建議尺寸 450×450mm）
表面需光滑或涂散熱油
安裝在鋁板中心位置
可選風扇輔助散熱（40 CFM）
?? 接口與引腳
E 型控制接口（CN82）
| 引腳 | 功能 |
|---|---|
| 1,2 | Remote ON-OFF |
| 3,4 | GND |
Blank/PM/CAN 型控制接口（CN77）
| 引腳 | 功能 | 說明 |
|---|---|---|
| 1 | PV | 輸出電壓編程（非隔離） |
| 2 | PC | 輸出電流編程（非隔離） |
| 3,4 | GND (Signal) | 信號地 |
| 5 | Remote ON-OFF | 遙控開關（干觸點） |
| 6 | DC-OK | 電源狀態輸出（TTL） |
| 7 | SCL / CANH | PMBus 時鐘 / CANBus 高 |
| 8 | SDA / CANL | PMBus 數據 / CANBus 低 |
| 1,2（另一組） | +12V-AUX | 輔助電源輸出 |
| 3,4（另一組） | GND-AUX | 輔助電源地（隔離） |
?? 重要備注
規格測試條件：230VAC、滿載、25℃。
紋波噪聲測試：12英寸雙絞線 + 0.1μF & 47μF 并聯電容，20MHz 帶寬。
低輸入電壓需降額使用（參考靜態特性曲線）。
電源需安裝在金屬板上進行 EMC 測試（1mm 厚，720×360mm）。
符合 CISPR 32 Class B（傳導）和 Class A（輻射）。
