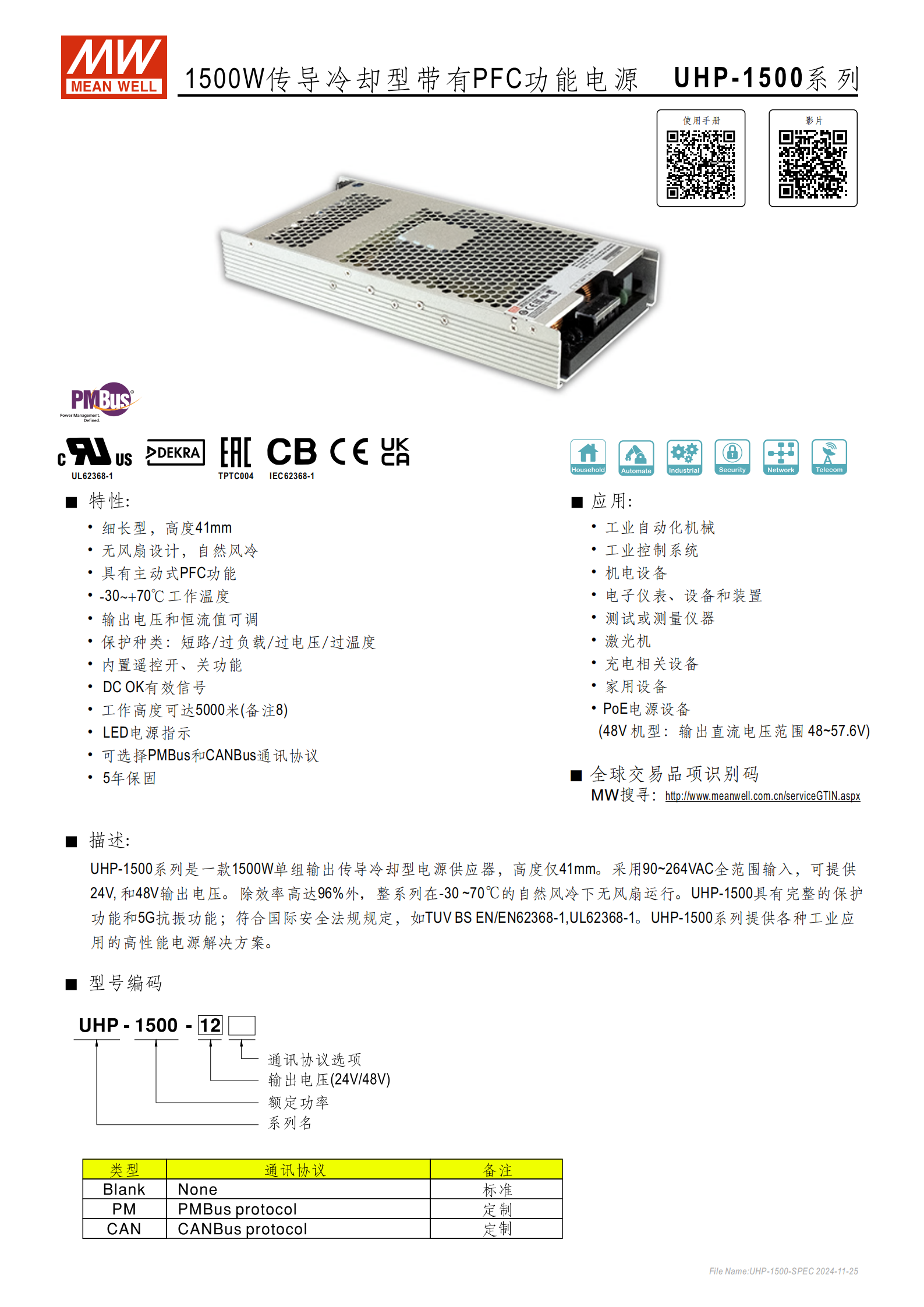

產品系列：UHP-1500 系列
產品類型：1500W 傳導冷卻型（無風扇）單組輸出，帶 PFC 功能，適用于工業自動化、激光、充電等
?? 主要功能與特性
超薄設計：高度僅 41mm
無風扇設計：傳導冷卻，1500W 全功率輸出
內置主動 PFC：功率因數高（PF≥0.95/230VAC, ≥0.99/115VAC）
輸出電壓：24V, 48V

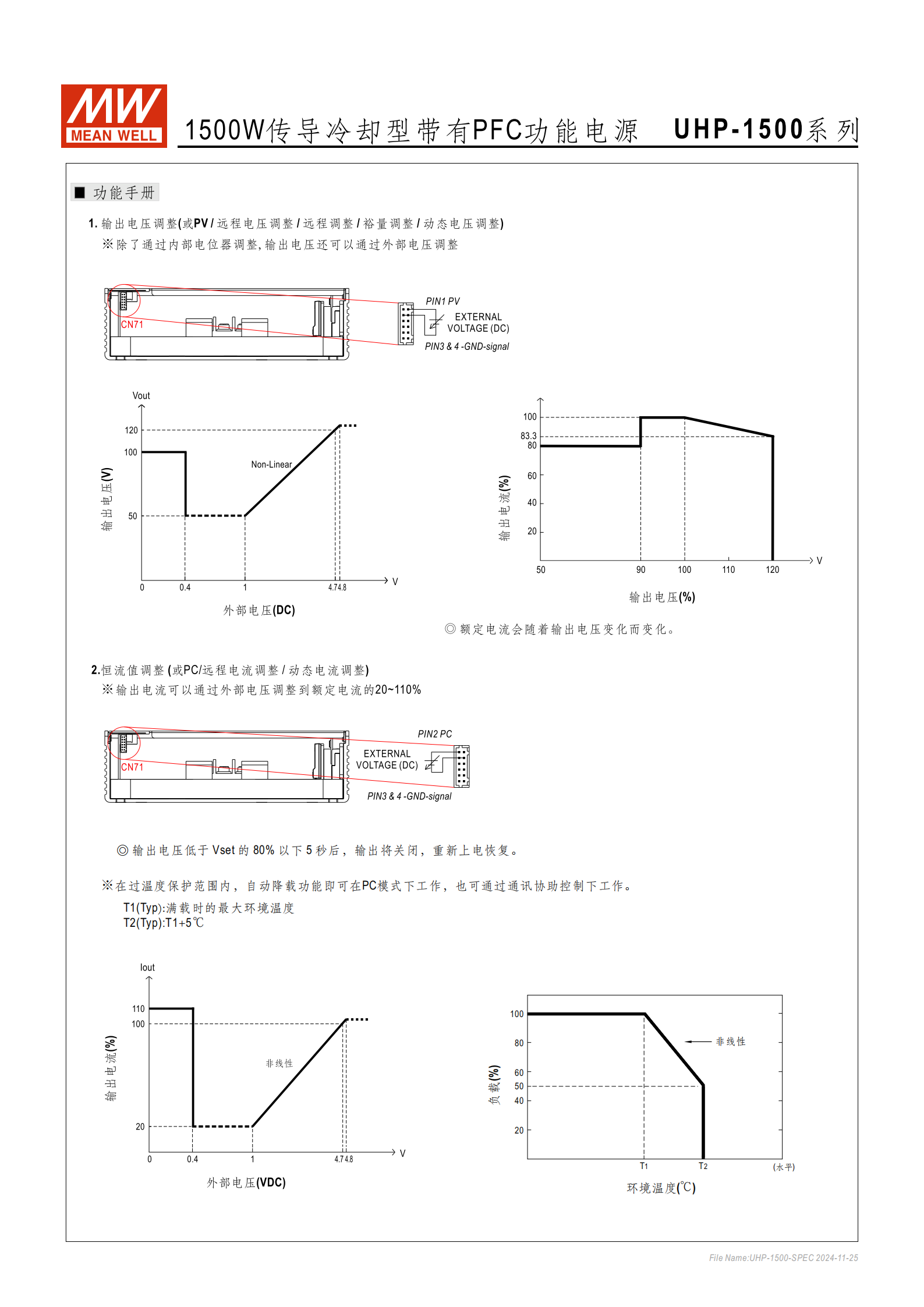

電壓與電流可調：
輸出電壓可調（50%–120%）
輸出電流可調（20%–100%）
保護功能：短路、過載、過壓、過溫（恒流限制后關斷）

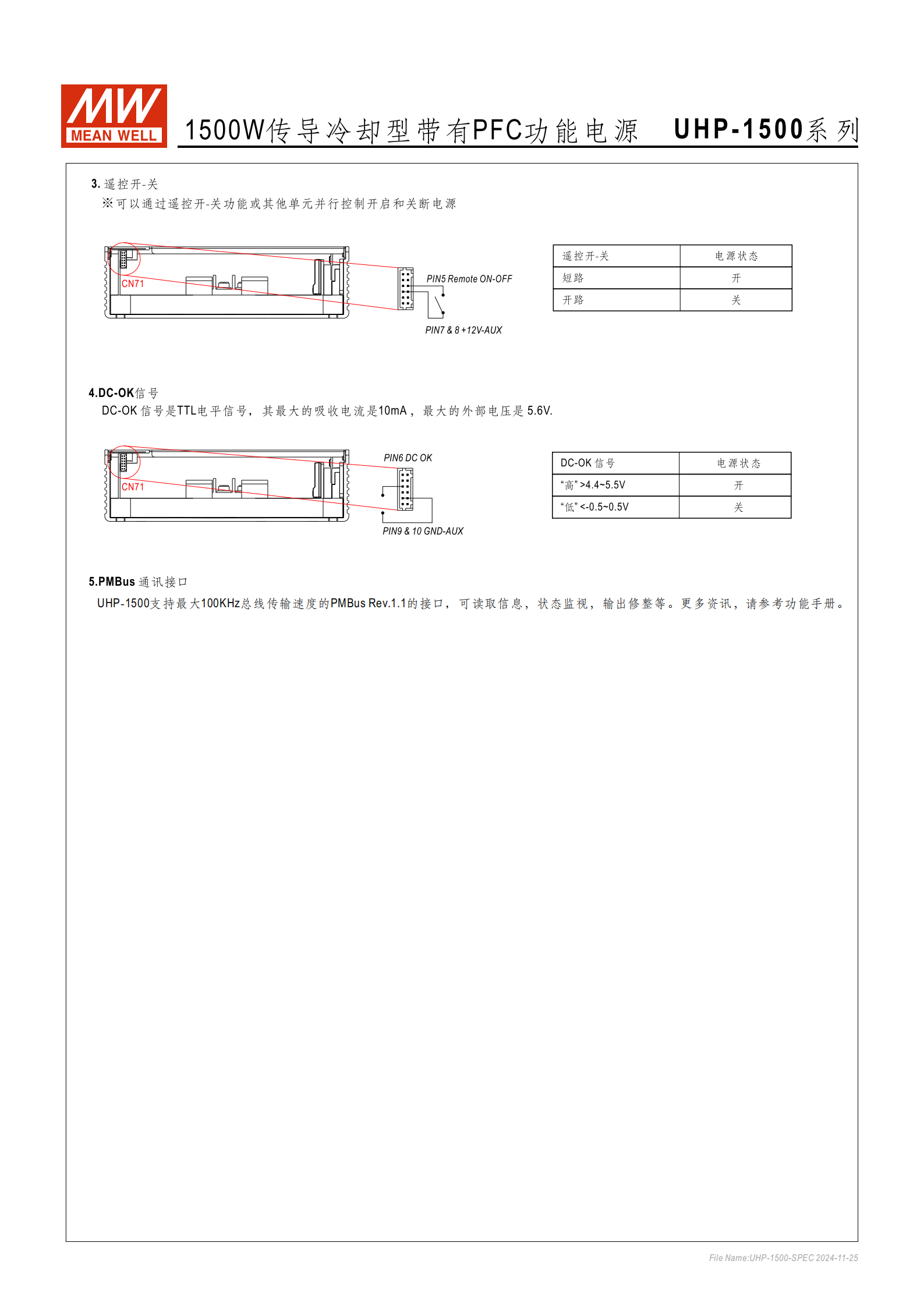

遙控開關：支持外部控制（短路開啟，開路關閉）
DC OK 信號：TTL 電平輸出
輔助電源：12V@0.4A
通訊協議可選：
PMBus（Rev.1.1，100KHz）
CANBus（定制選項）
工作海拔：可達 5000 米（需降額）
5 年保固

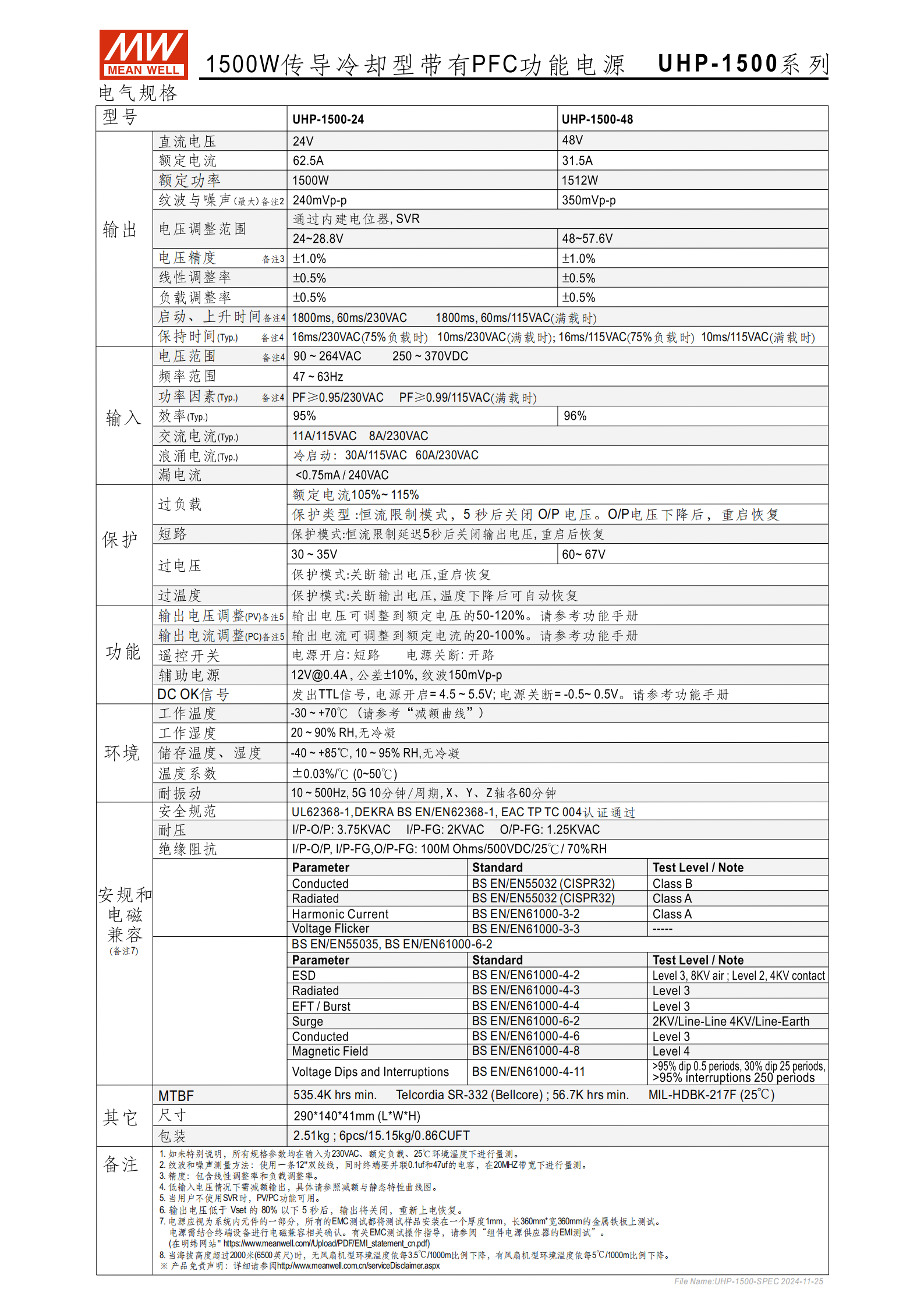

?? 電氣規格概覽
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 | 效率 (典型) |
|---|---|---|---|---|---|
| UHP-1500-24 | 24V | 62.5A | 1500W | 240mVp-p | 95% |
| UHP-1500-48 | 48V | 31.5A | 1512W | 350mVp-p | 96% |
?? 環境與安規

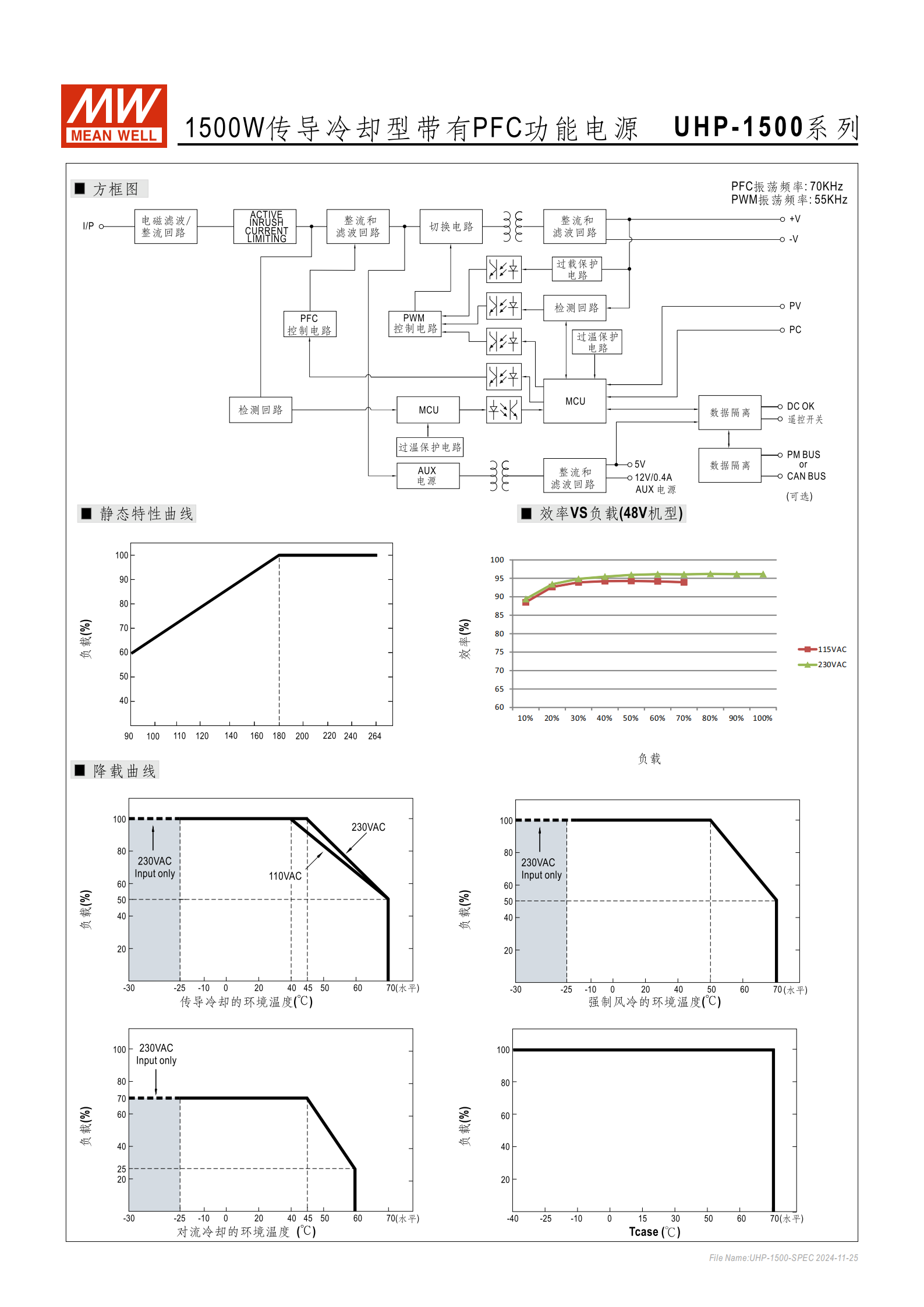

工作溫度：-30℃ ~ +70℃（參考減額曲線）
存儲溫濕度：-40℃ ~ +85℃, 10–95% RH，無冷凝
工作濕度：20–90% RH，無冷凝
海拔影響：超過 2000 米需降額（具體參考備注）
絕緣耐壓：
I/P – O/P：3.75KVAC
I/P – FG：2KVAC
O/P – FG：1.25KVAC
絕緣阻抗：100MΩ @ 500VDC, 25℃, 70% RH
MTBF：
535.4K 小時（Telcordia SR-332）
56.7K 小時（MIL-HDBK-217F, 25℃）
?? 機構尺寸與安裝
尺寸：290 × 140 × 41 mm (L × W × H)
重量：2.51 kg
包裝：6臺/箱，15.15kg/箱，0.86 CUFT

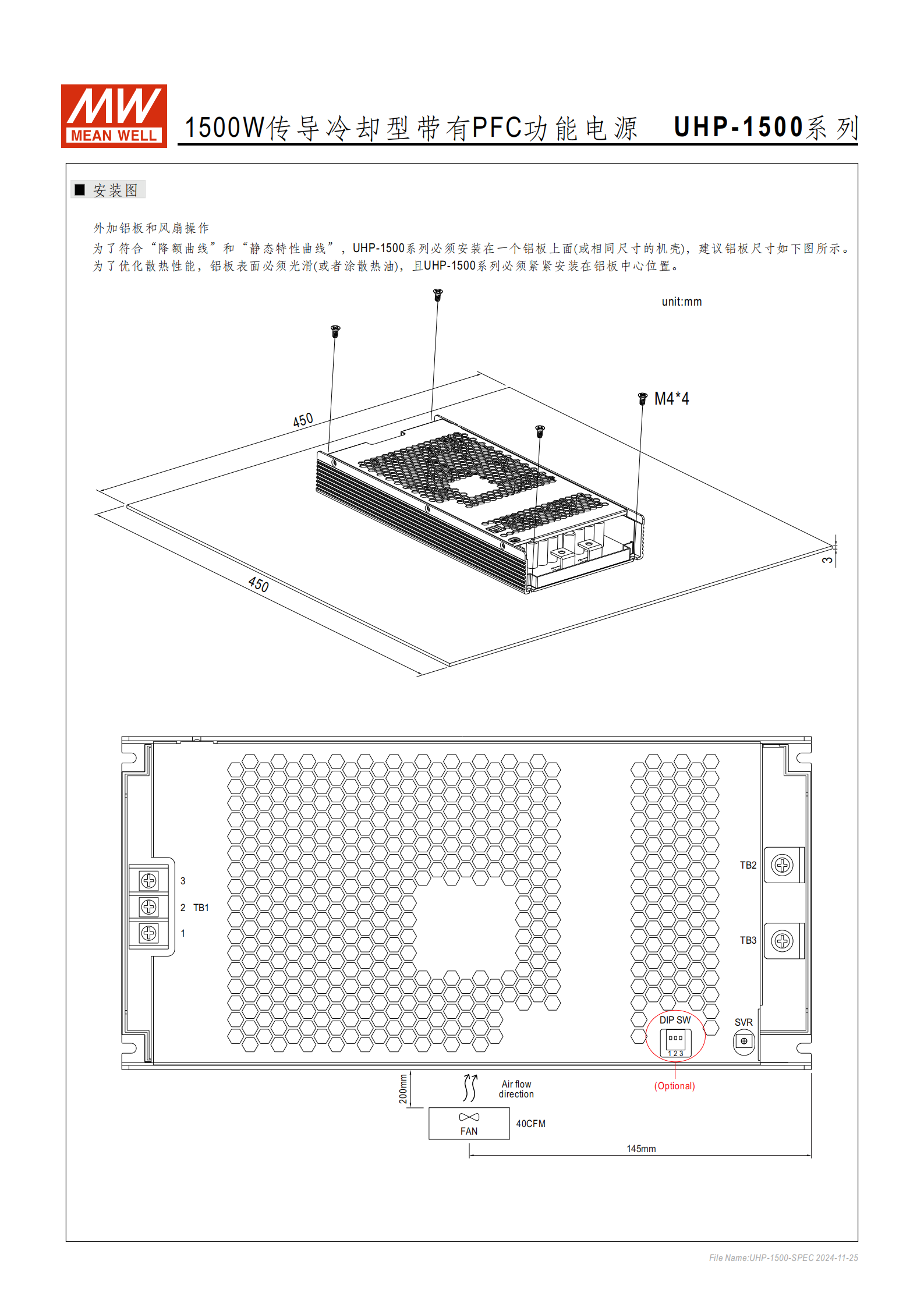

安裝要求：
必須安裝在外加鋁板上（建議尺寸未明確，應參考安裝圖）
表面需光滑或涂散熱油
安裝在鋁板中心位置
可選風扇輔助散熱（40 CFM）

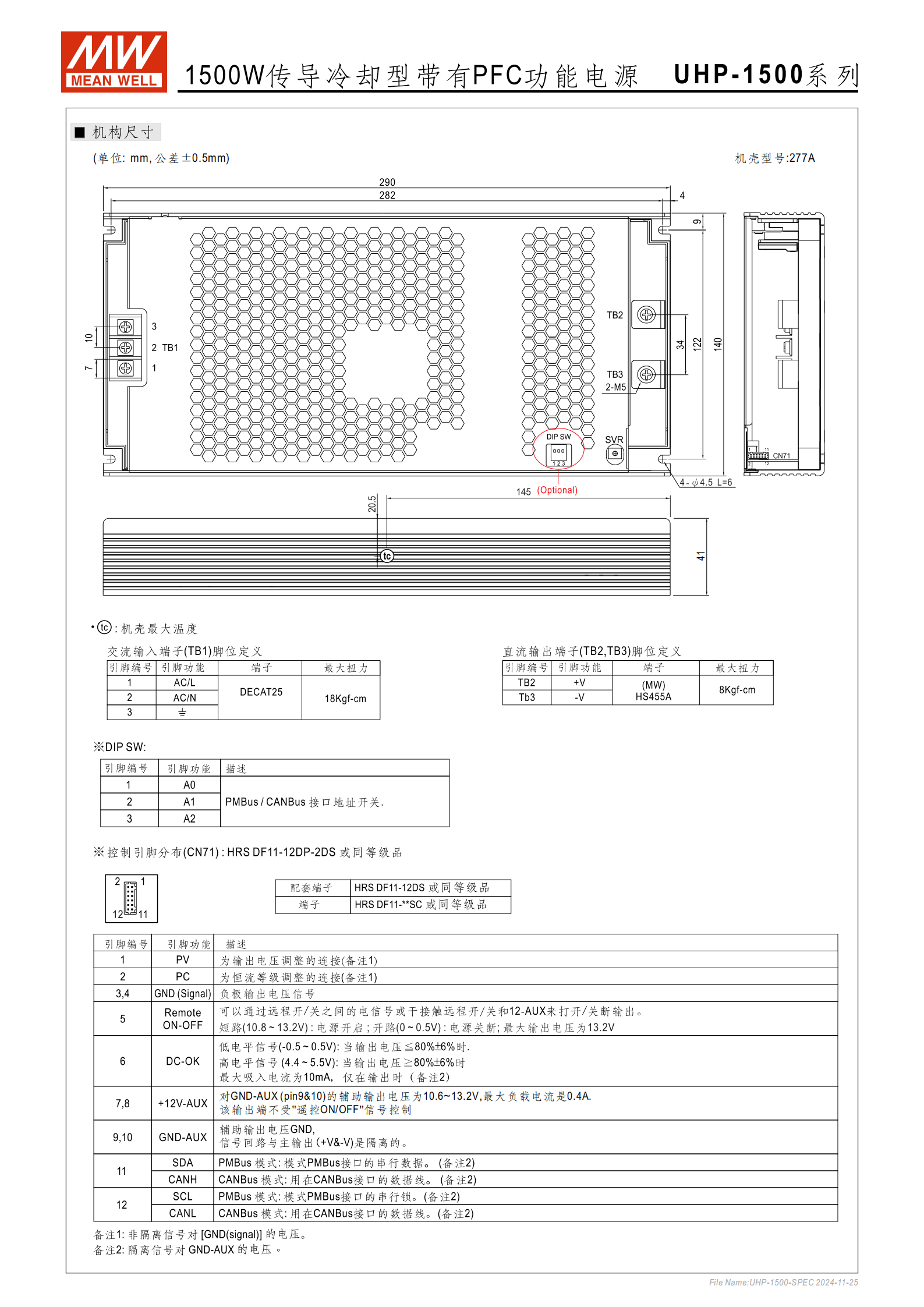

?? 接口與引腳
交流輸入端子（TB1）
| 引腳 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| AC/L | - | DECAT25 | 18 kgf-cm |
| AC/N | - | - | - |
直流輸出端子（TB2, TB3）
| 端子 | 功能 | 端子型號 |
|---|---|---|
| TB2 | +V | (MW) |
| TB3 | -V | HS455A |
控制接口（CN1，推測為DF11-12DP-2DS）
| 引腳 | 功能 | 說明 |
|---|---|---|
| PV | 輸出電壓調整 | 非隔離信號 |
| PC | 輸出電流調整 | 非隔離信號 |
| GND (Signal) | 信號地 | - |
| Remote ON-OFF | 遙控開關 | 短路開啟，開路關閉 |
| DC-OK | 電源狀態輸出 | TTL 電平 |
| +12V-AUX | 輔助電源輸出 | 12V@0.4A |
| GND-AUX | 輔助電源地 | 隔離地 |
| SDA / CANH | PMBus 數據 / CANBus 高 | 通訊接口 |
| SCL / CANL | PMBus 時鐘 / CANBus 低 | 通訊接口 |
?? 重要備注
規格測試條件：220VAC、滿載、25℃。
保護機制：過載或短路時，恒流限制 5 秒后關斷輸出。
電壓低于設定值 80% 持續 5 秒后自動關斷。
支持自動降載功能（在過溫或 PC 模式下）。
符合 CISPR 32 Class B（傳導）和 Class A（輻射）。
