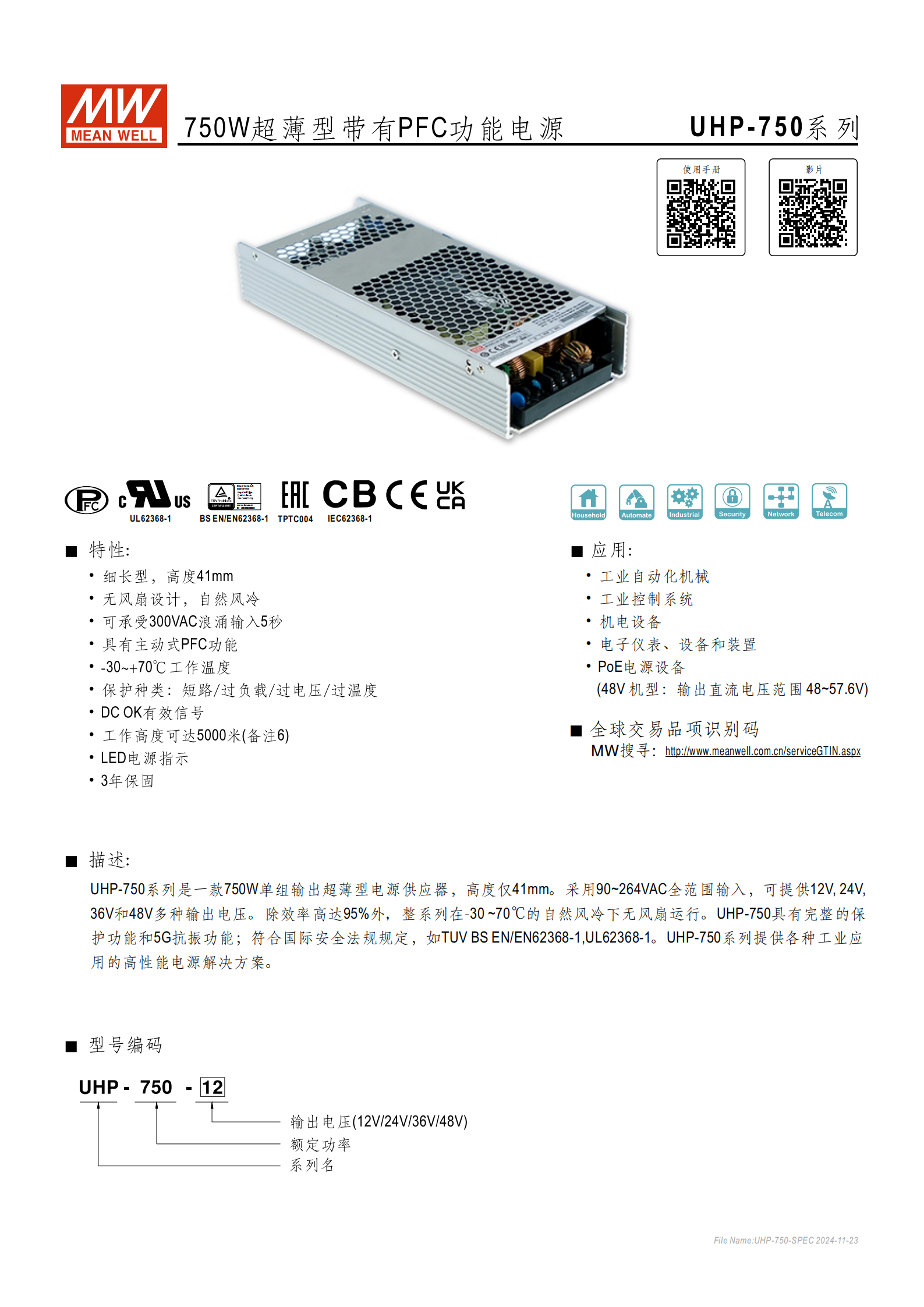

產品類型：750W 超薄型單組輸出，帶 PFC 功能，適用于工業自動化、PoE 等應用
?? 主要功能與特性
超薄設計：高度僅 41mm
無風扇設計：自然風冷，750W 全功率輸出
內置主動 PFC：功率因數高（PF≥0.95/230VAC, ≥0.98/115VAC）
多輸出電壓：12V, 24V, 36V, 48V
保護功能：短路、過載、過壓、過溫（打嗝或關斷恢復）
DC OK 信號：指示電源狀態（繼電器觸點）
工作海拔：可達 5000 米（需降額）
3 年保固

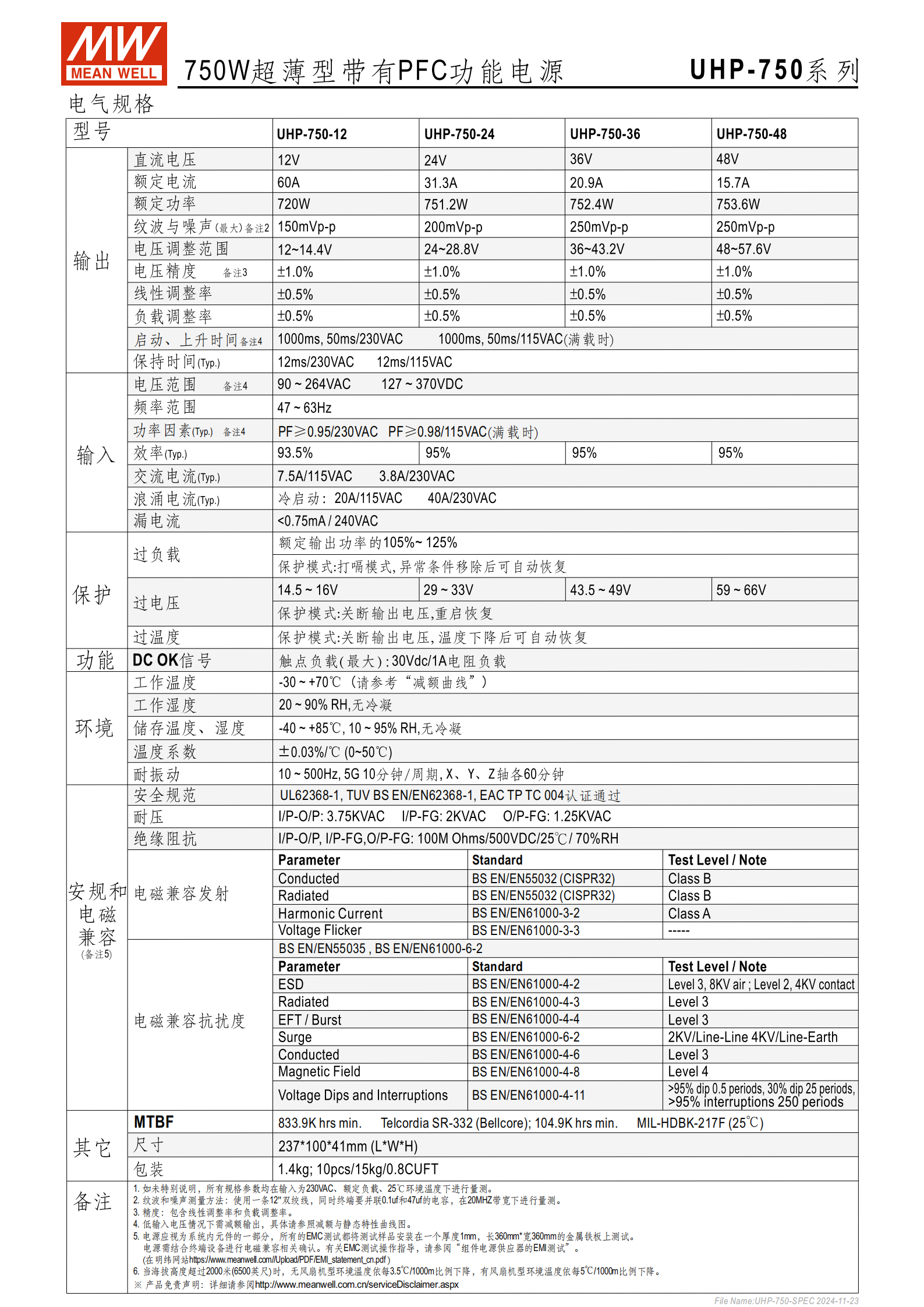

?? 電氣規格概覽
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 | 效率 (典型) |
|---|---|---|---|---|---|
| UHP-750-12 | 12V | 60A | 720W | 150mVp-p | 93.5% |
| UHP-750-24 | 24V | 31.3A | 751.2W | 200mVp-p | 95% |
| UHP-750-36 | 36V | 20.9A | 752.4W | 250mVp-p | 95% |
| UHP-750-48 | 48V | 15.7A | 753.6W | 250mVp-p | 95% |
?? 環境與安規
工作溫度：-30℃ ~ +70℃（參考減額曲線）
存儲溫濕度：-40℃ ~ +85℃, 10–95% RH，無冷凝
工作濕度：20–90% RH，無冷凝
海拔影響：超過 2000 米需降額（具體未說明，請參考備注）
絕緣耐壓：
I/P – O/P：3.75KVAC
I/P – FG：2KVAC
O/P – FG：1.25KVAC
絕緣阻抗：100MΩ @ 500VDC, 25℃, 70% RH
MTBF：
833.9K 小時（Telcordia SR-332）
104.9K 小時（MIL-HDBK-217F, 25℃）
?? 機構尺寸與安裝
尺寸：未明確列出（請參考機構尺寸圖）

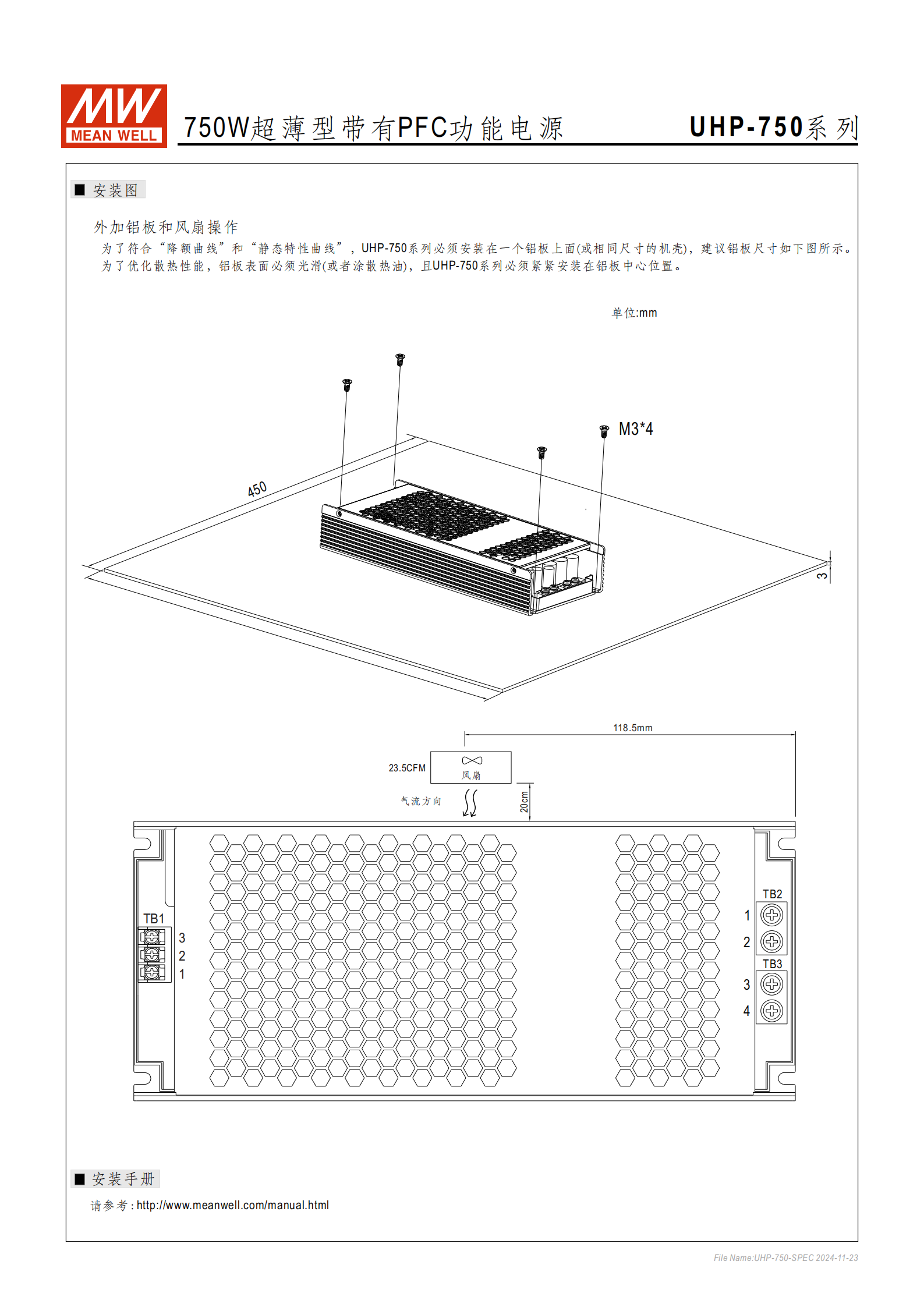

安裝要求：
必須安裝在外加鋁板上（建議尺寸 450×450mm）
表面需光滑或涂散熱油
安裝在鋁板中心位置
可選風扇輔助散熱（23.5 CFM）

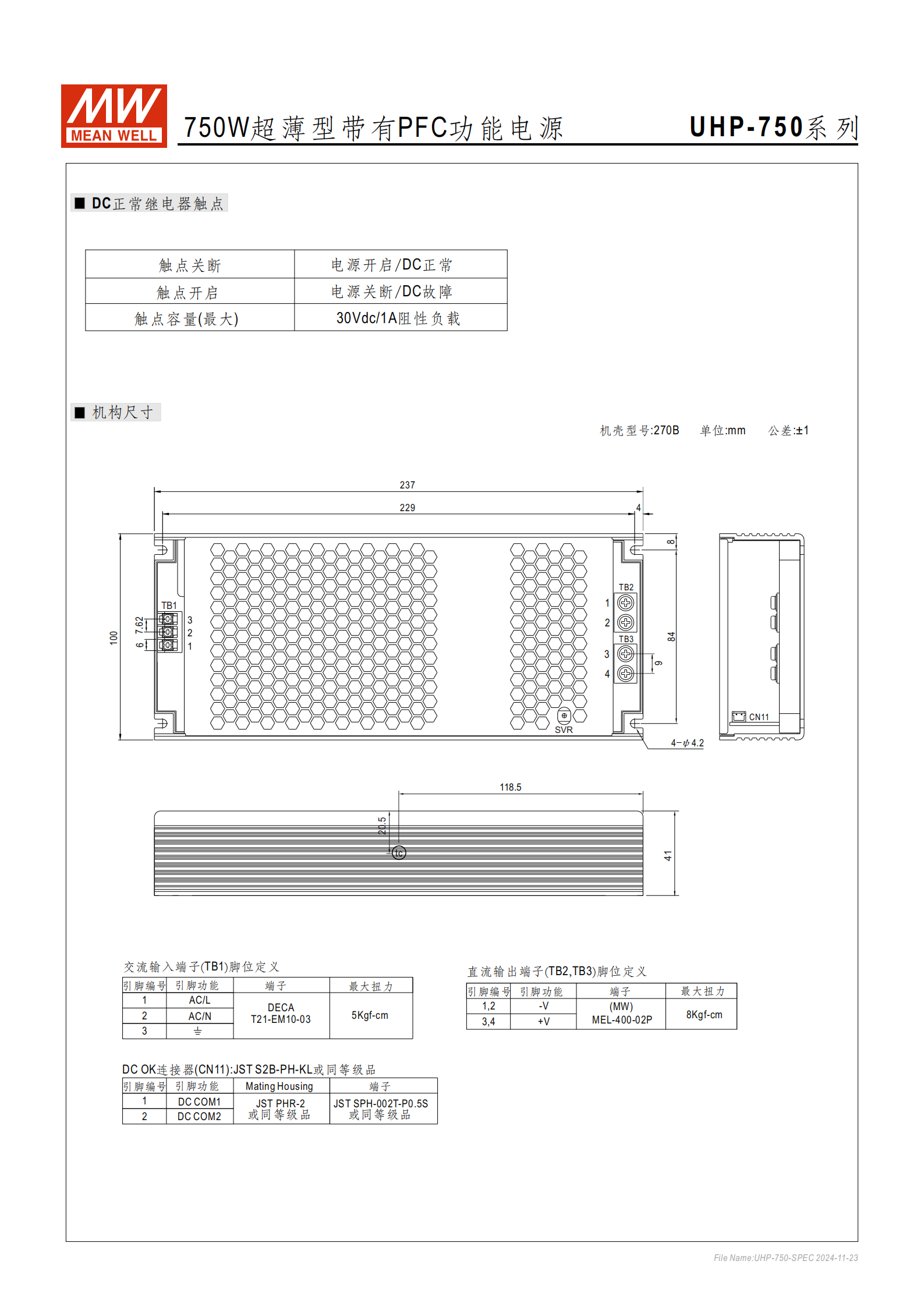

?? 接口與引腳
交流輸入端子（TB1）
| 引腳 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| 1 | ACL | T21-EM10-03 | 5 kgf-cm |
| 2 | AC/N | DECA | - |
直流輸出端子（TB2, TB3）
| 引腳 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| 1,2 | -V | (MW) | 8 kgf-cm |
| 3,4 | +V | MEI-400-02P | - |
DC OK 連接器（CN11）
| 引腳 | 功能 | 連接器 |
|---|---|---|
| 1 | DC COM1 | JST SPH-002T-P0.5S |
| 2 | DC COM2 | JST PHR-2 |
?? 重要備注
規格測試條件：230VAC、滿載、25℃。
紋波噪聲測試：未明確，建議參考類似系列標準。

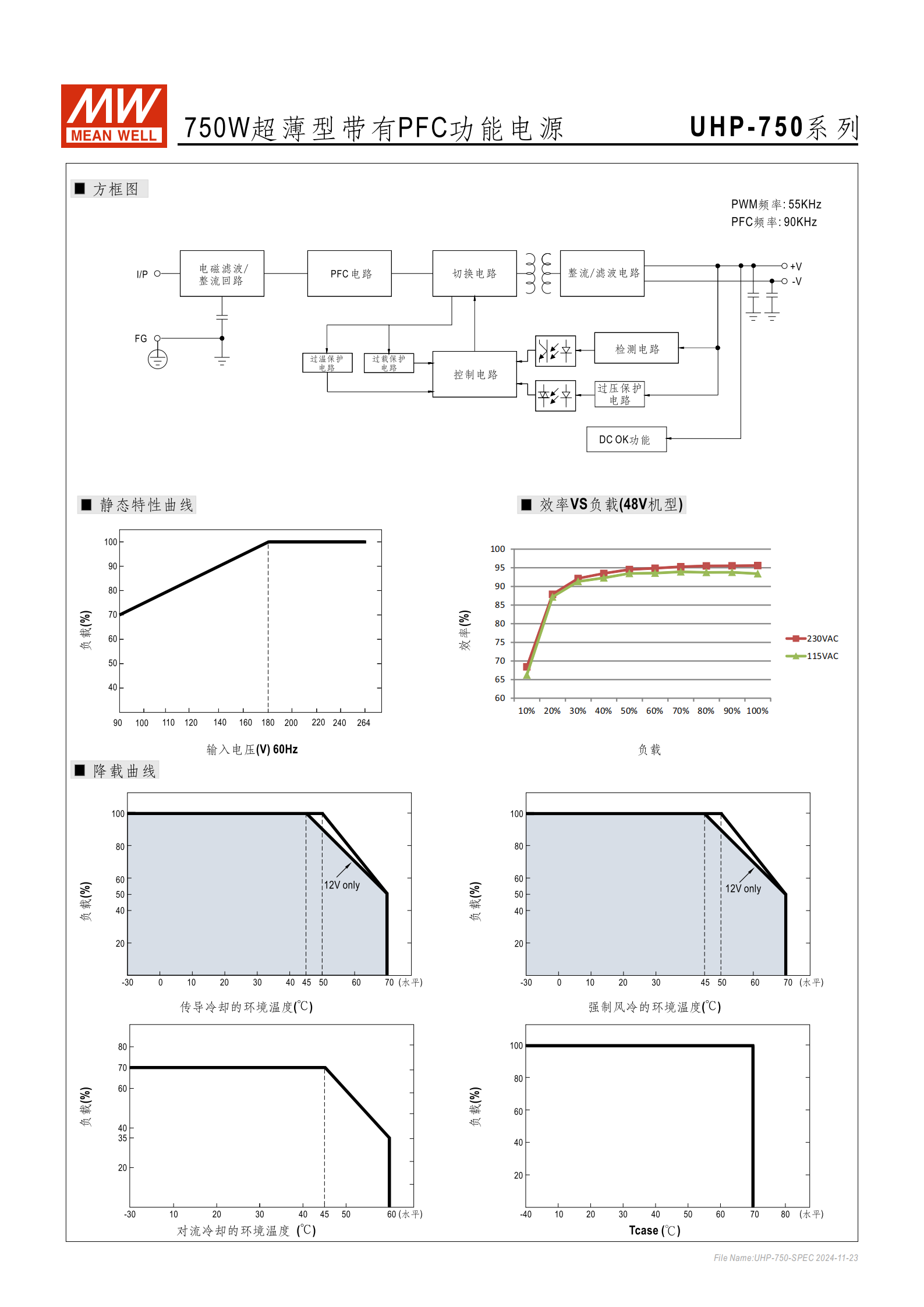

低輸入電壓需降額使用（參考靜態特性曲線）。
電源需結合終端設備進行 EMC 測試。
符合 CISPR 32 Class B，電磁兼容性更優。
