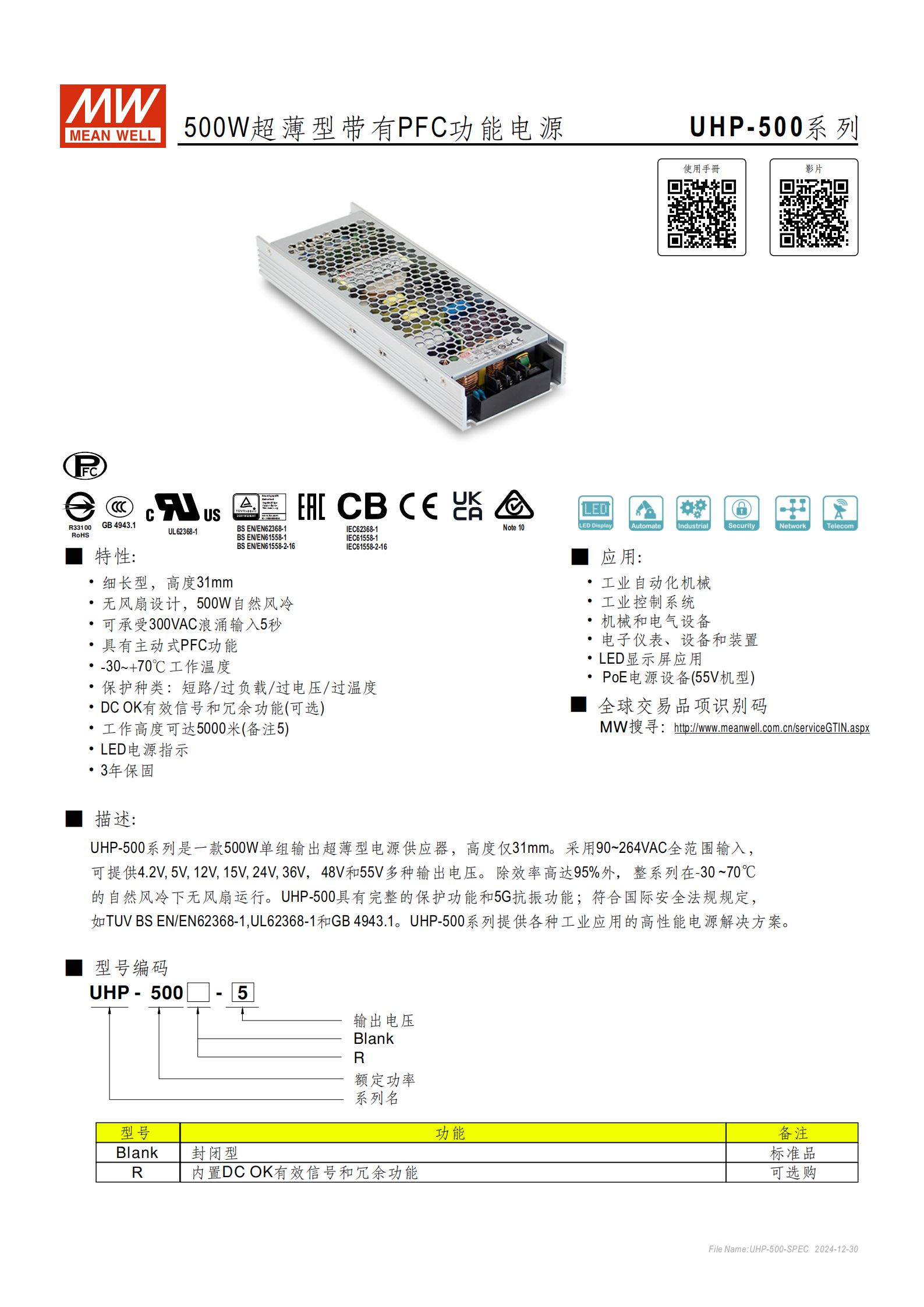

產品類型：500W 超薄型單組輸出，帶 PFC 功能，適用于工業與 LED 應用
?? 主要功能與特性
超薄設計：高度僅 31mm
無風扇設計：自然風冷，500W 全功率輸出
內置主動 PFC：功率因數高（PF≥0.95/230VAC, ≥0.98/115VAC）
多輸出電壓：4.2V, 5V, 12V, 15V, 24V, 36V, 48V, 55V
保護功能：短路、過載、過壓、過溫（打嗝或關斷恢復）
可選功能：

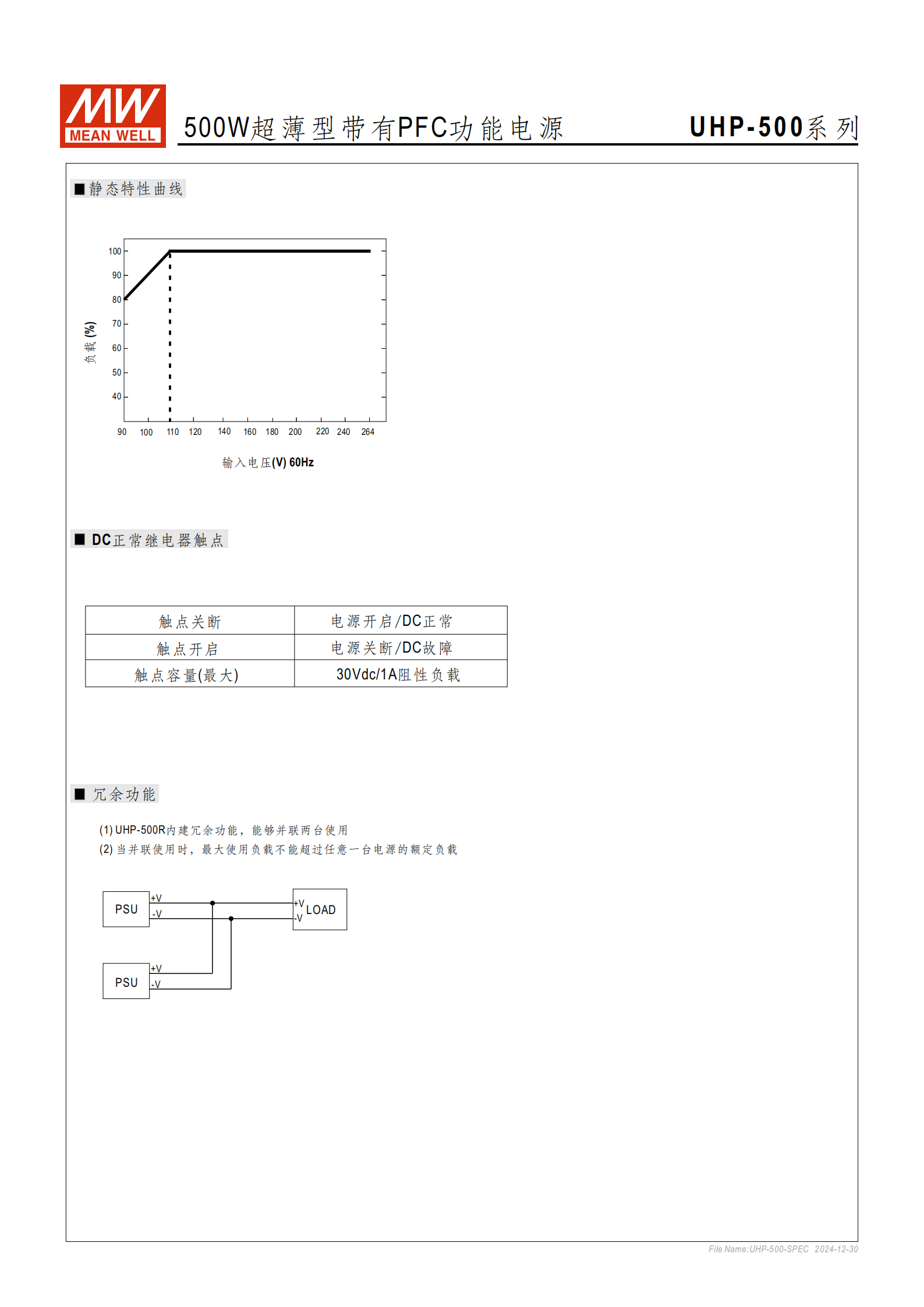

DC OK 信號：指示電源狀態（繼電器觸點）
冗余功能：支持并聯，提升系統可靠性
工作海拔：可達 5000 米（需降額）
3 年保固

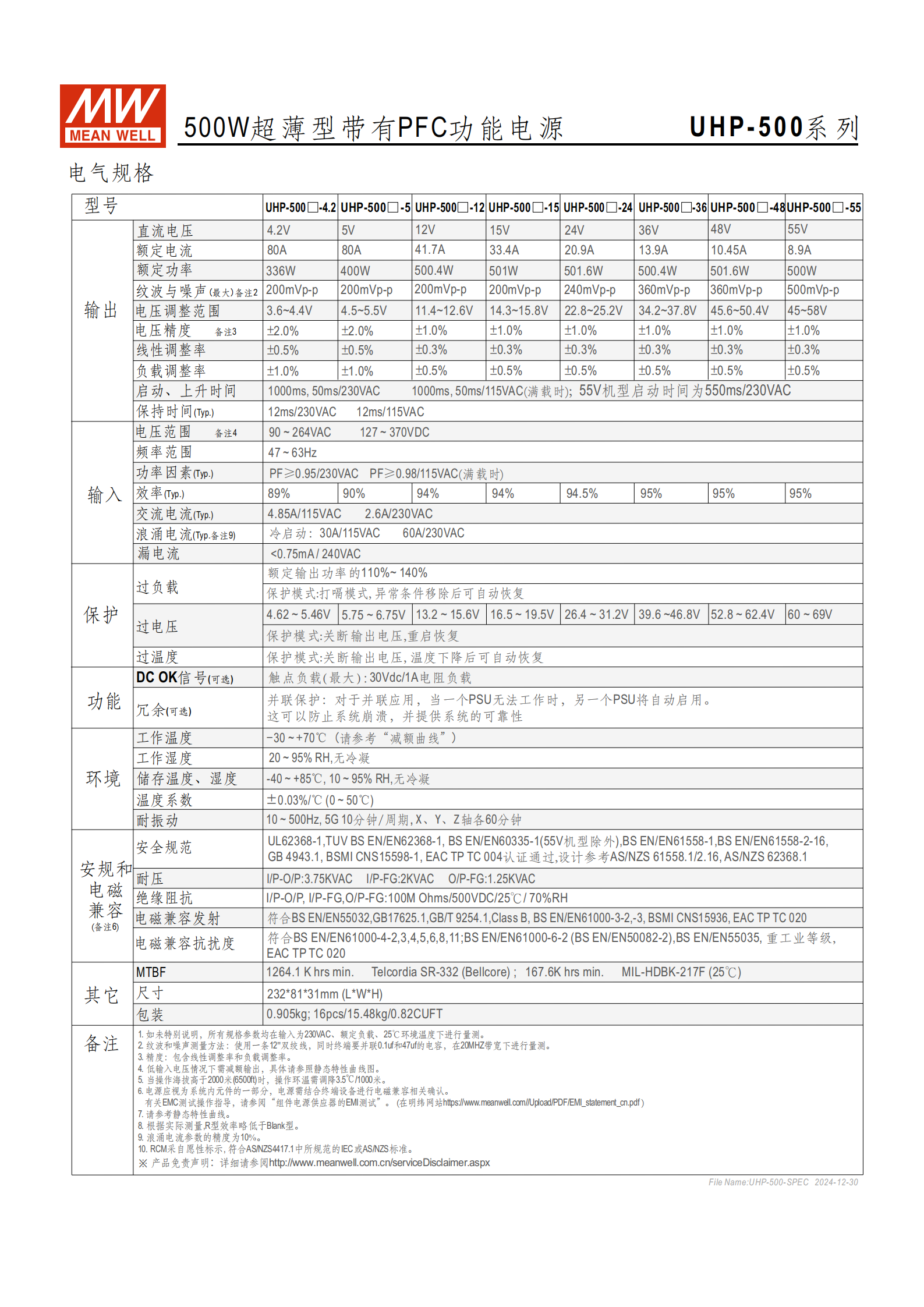

?? 電氣規格概覽
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 | 效率 (典型) |
|---|---|---|---|---|---|
| UHP-500-4.2 | 4.2V | 80A | 336W | 200mVp-p | 89% |
| UHP-500-5 | 5V | 80A | 400W | 200mVp-p | 95% |
| UHP-500-12 | 12V | 41.7A | 500.4W | 200mVp-p | 94% |
| UHP-500-15 | 15V | 33.4A | 501W | 200mVp-p | 94.5% |
| UHP-500-24 | 24V | 20.9A | 501.6W | 240mVp-p | 95% |
| UHP-500-36 | 36V | 13.9A | 500.4W | 360mVp-p | 95% |
| UHP-500-48 | 48V | 10.45A | 501.6W | 360mVp-p | 95% |
| UHP-500-55 | 55V | 8.9A | 500W | 500mVp-p | 95% |
?? 環境與安規

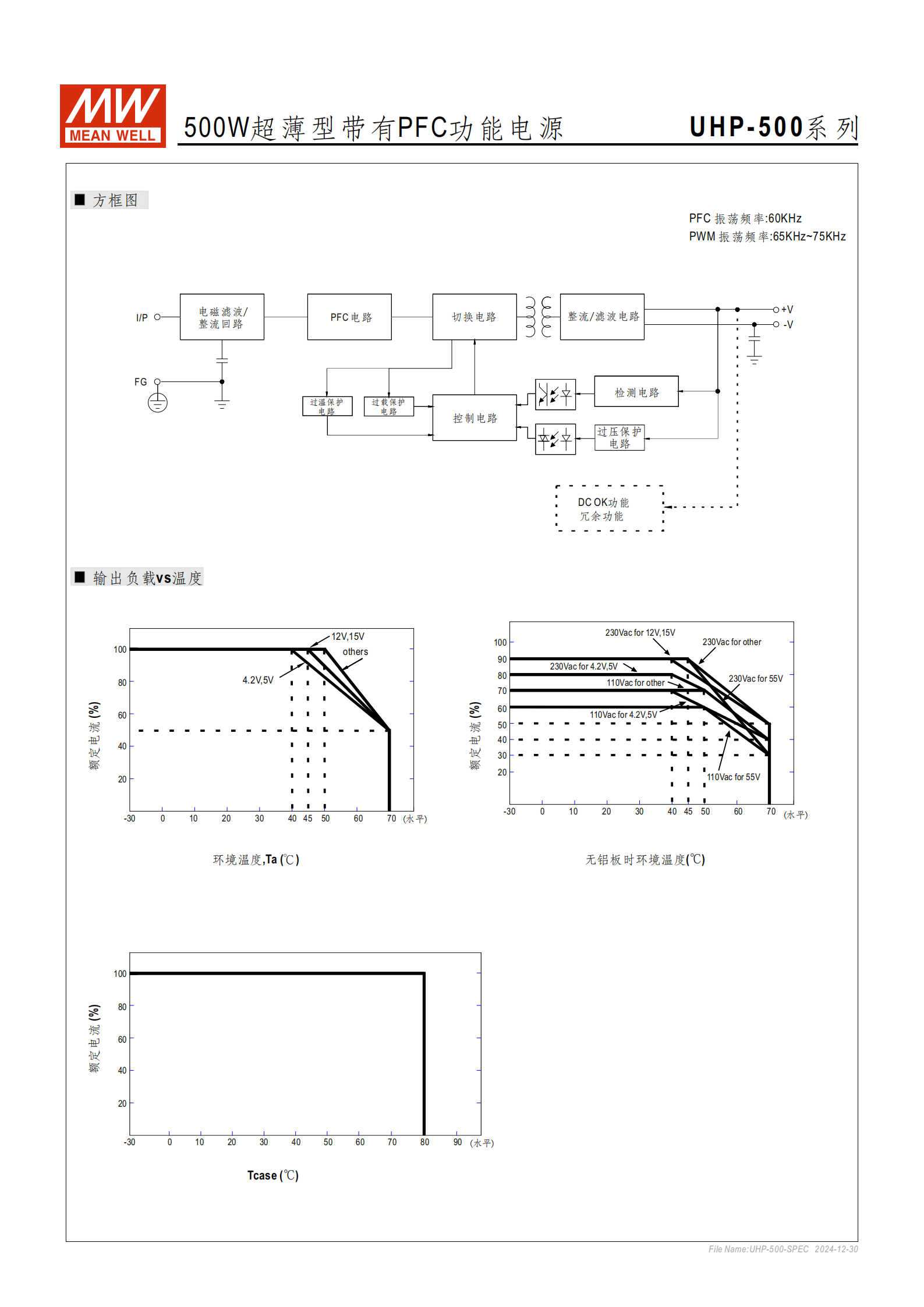

工作溫度：-30℃ ~ +70℃（參考減額曲線）
存儲溫濕度：-40℃ ~ +85℃, 10–95% RH，無冷凝
工作濕度：20–95% RH，無冷凝
海拔影響：超過 2000 米每 1000 米降額 3.5℃
絕緣耐壓：
I/P – O/P：3.75KVAC
I/P – FG：2KVAC
O/P – FG：1.25KVAC
絕緣阻抗：100MΩ @ 500VDC, 25℃, 70% RH
MTBF：
1264.1K 小時（Telcordia SR-332）
167.6K 小時（MIL-HDBK-217F, 25℃）

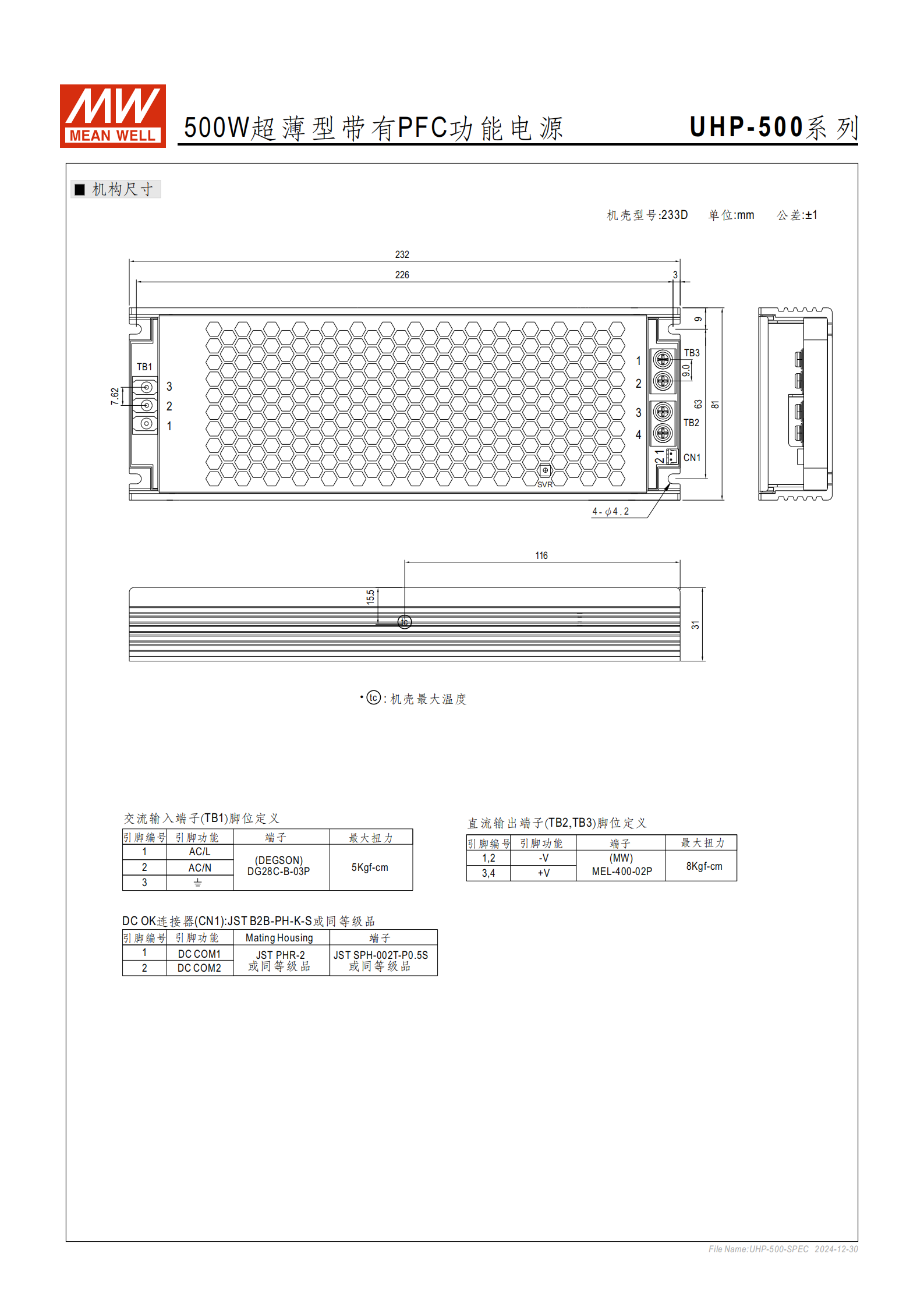

?? 機構尺寸與安裝
尺寸：232 × 81 × 31 mm (L × W × H)
重量：0.905 kg
包裝：16臺/箱，15.48kg/箱，0.82 CUFT

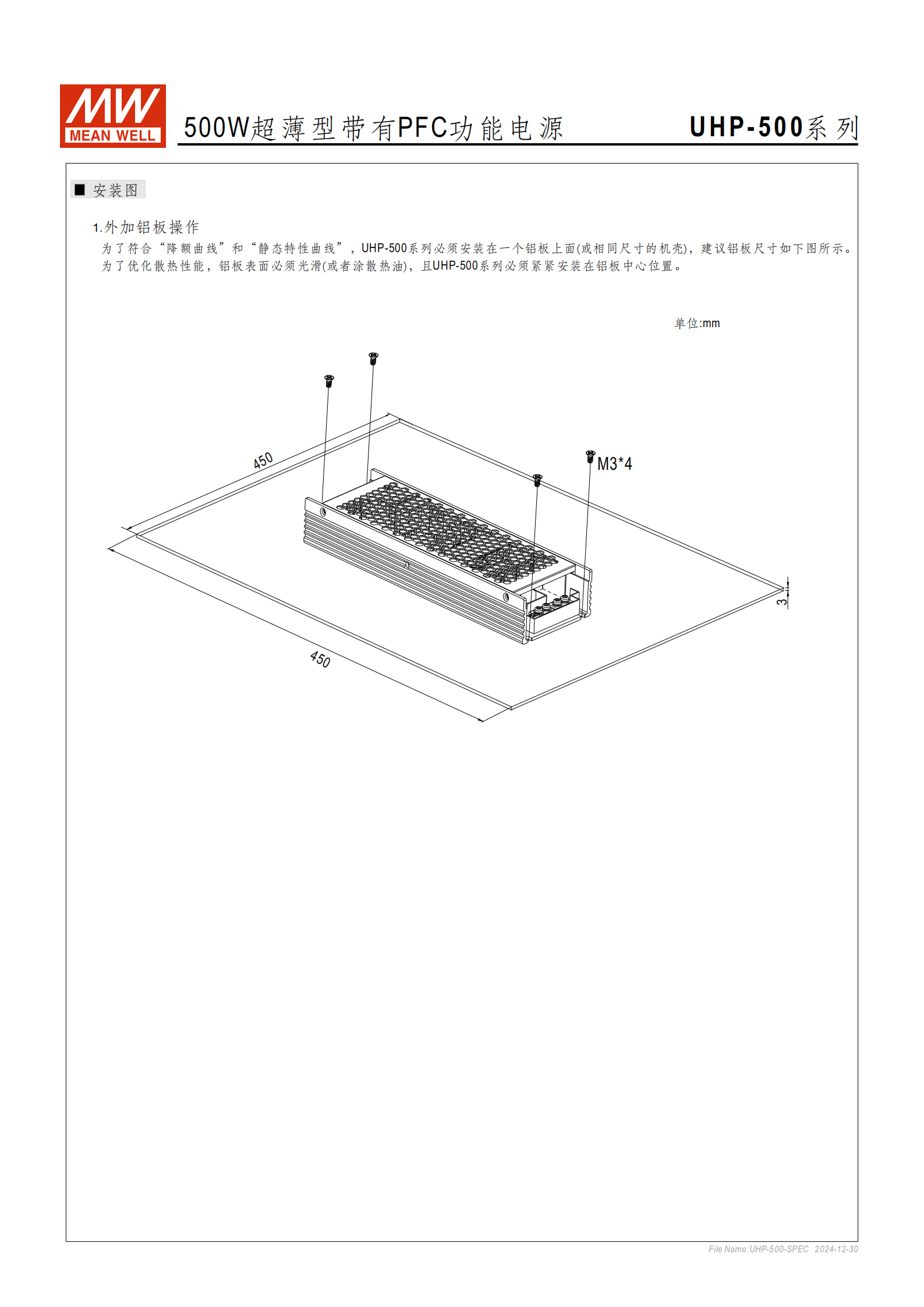

安裝要求：
必須安裝在外加鋁板上（建議尺寸 450×450mm）
表面需光滑或涂散熱油
安裝在鋁板中心位置
?? 接口與引腳
交流輸入端子（TB1）
| 引腳 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| 1 | ACL | DG28C-B-G3P | 5 kgf-cm |
| 2 | AC/N | (DEGSON) | - |
DC OK 連接器（CN1）
| 引腳 | 功能 | 連接器 |
|---|---|---|
| 1 | DC COM1 | JST SPH-002T-P0.5S |
| 2 | DC COM2 | JST PHR-2 |
直流輸出端子（TB2, TB3）
| 引腳 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| 1,2 | -V | (MW) | 8 kgf-cm |
| 3,4 | +V | MEI-400-02P | - |
?? 重要備注
規格測試條件：230VAC、滿載、25℃。
紋波噪聲測試：12英寸雙絞線 + 0.1μF & 47μF 并聯電容，20MHz 帶寬。
低輸入電壓需降額使用（參考靜態特性曲線）。
電源需結合終端設備進行 EMC 測試。
符合 CISPR 32 Class B，電磁兼容性更優。
