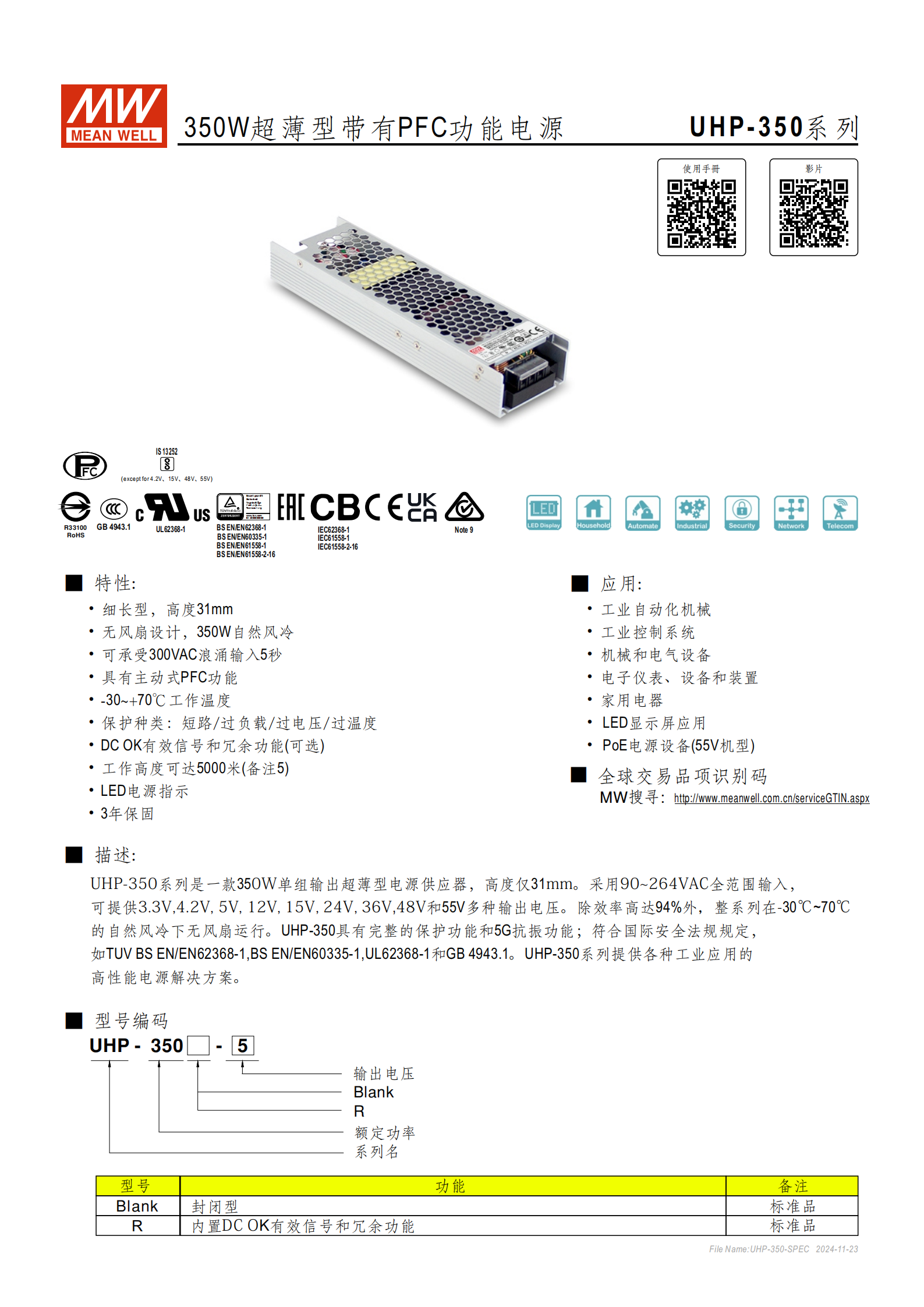

品牌與系列：MEAN WELL UHP-350 系列，350W 單組輸出帶有 PFC 功能的超薄型電源供應器
核心設計：高度僅31mm，無風扇設計，支持350W 自然風冷運行，具備主動式 PFC 功能和5G 抗振能力
核心優勢：效率高達94%，工作溫度范圍 **-30℃~+70℃，可承受300VAC 浪涌輸入 5 秒 **，工作高度可達5000 米（需按海拔調降環溫）
保固與標識：3 年保固，支持全球交易品項識別碼查詢
二、型號分類與功能
| 型號后綴 | 功能描述 | 產品定位 |
|---|---|---|
| Blank | 封閉型設計 | 標準品 |
| R | 內置 DC OK 有效信號、冗余功能 | 標準品 |
特殊功能詳情：

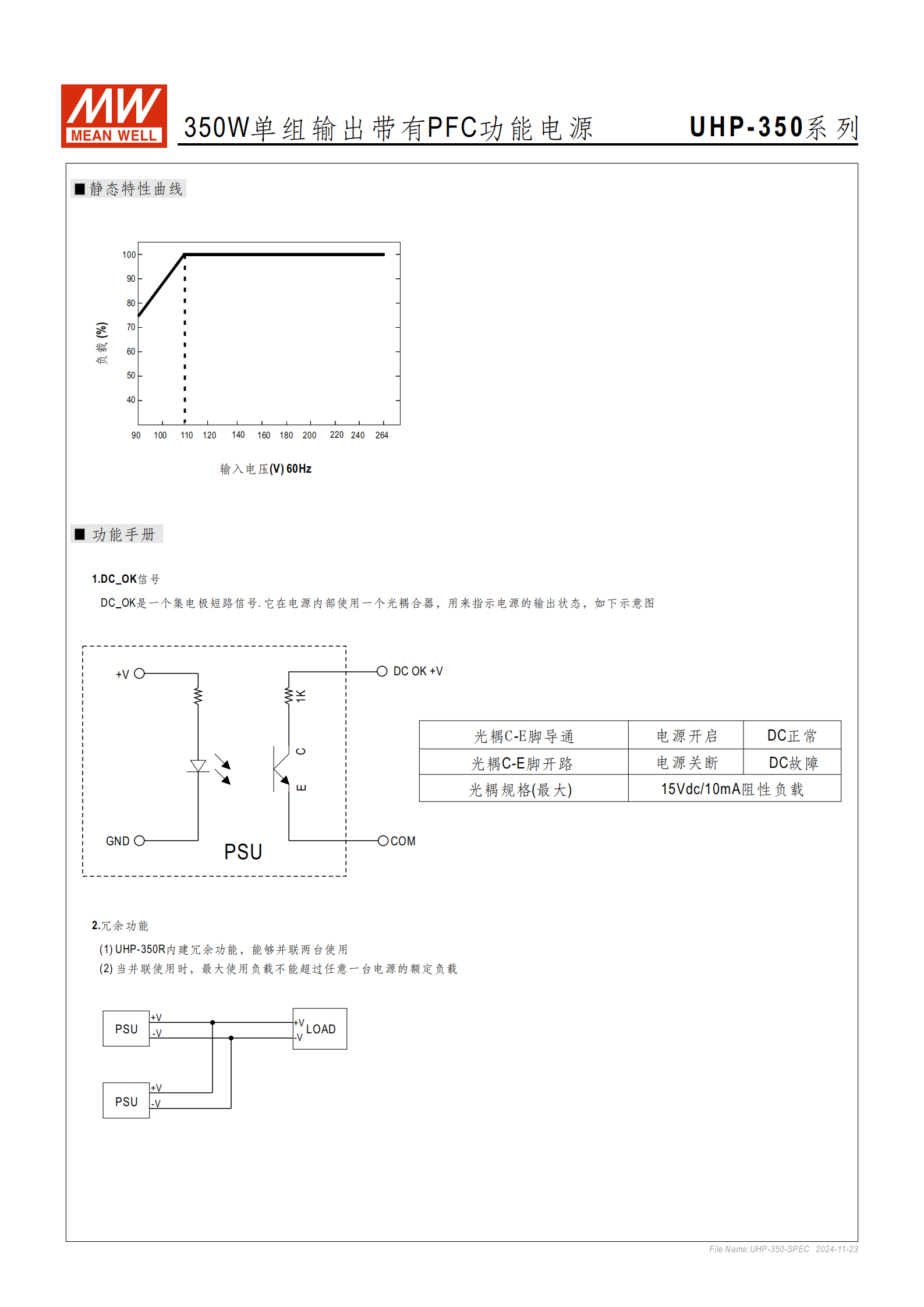

DC OK 信號：集電極短路信號，通過光耦合器指示電源輸出狀態，最大負載 15Vdc/10mA（電阻負載）
冗余功能：R 型支持兩臺并聯使用，單臺故障時另一臺自動啟用，并聯負載不超過單臺額定負載

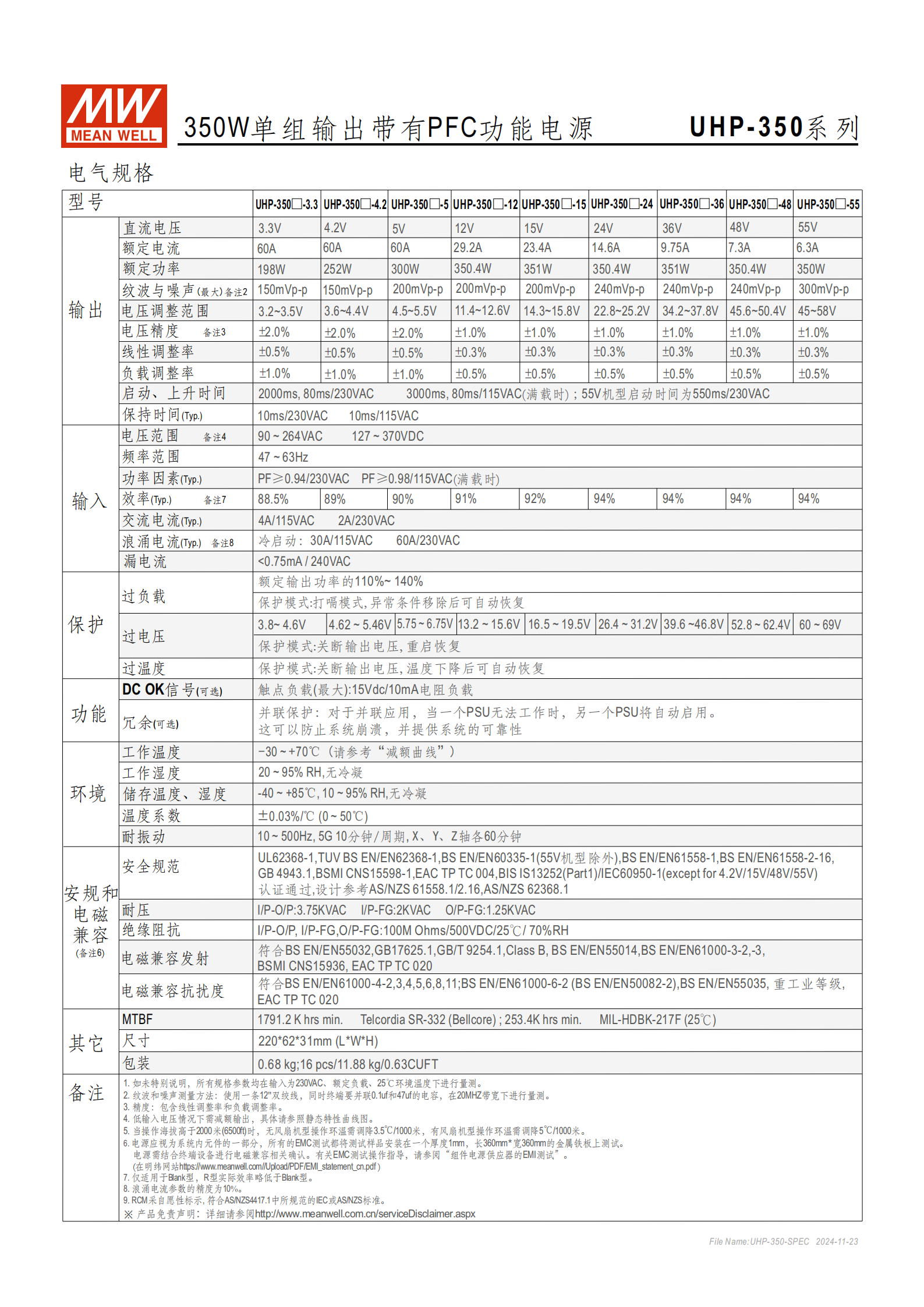

三、核心電氣規格
（1）輸出關鍵參數
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 電壓精度 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|
| UHP-350-3.3 | 3.3V | 60A | 198W | 3.2~3.5V | ±2.0% | 150mVp-p |
| UHP-350-4.2 | 4.2V | 60A | 252W | 3.6~4.4V | ±2.0% | 150mVp-p |
| UHP-350-5 | 5V | 60A | 300W | 4.5~5.5V | ±2.0% | 200mVp-p |
| UHP-350-15 | 15V | 23.4A | 351W | 14.3~15.8V | ±1.0% | 200mVp-p |
| UHP-350-24 | 24V | 14.6A | 350.4W | 22.8~25.2V | ±1.0% | 240mVp-p |
| UHP-350-36 | 36V | 9.75A | 351W | 34.2~37.8V | ±1.0% | 240mVp-p |
| UHP-350-48 | 48V | 7.3A | 350.4W | 45.6~50.4V | ±1.0% | 240mVp-p |
| UHP-350-55 | 55V | 6.3A | 350W | 45~58V | ±1.0% | 300mVp-p |
（2）輸入與其他電氣參數
輸入電壓：90~264VAC 全范圍
功率因素：滿載時 PF≥0.94（230VAC）、PF≥0.98（115VAC）
交流電流：4A/115VAC、2A/230VAC（冷啟動 30A/115VAC、60A/230VAC）
漏電流：<0.75mA/240VAC
溫度系數：±0.03%/℃（0~50℃）
MTBF：最小 1791.2K 小時（Telcordia SR-332）、最小 253.4K 小時（MIL-HDBK-217F，25℃）
四、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 110%~140% | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | 不同型號對應 4.62~69V（如 5V 機型 5.75~6.75V） | 關斷輸出，重啟恢復 |
| 過溫度 | 機殼溫度過高 | 關斷輸出，溫度下降后自動恢復 |
| 短路保護 | 輸出短路 | 對應保護模式（文檔未明確，參考系列通用邏輯） |
五、環境與安規要求
環境參數：
工作濕度：20~95% RH（無冷凝）
儲存溫度 / 濕度：-40~+85℃、10~95% RH（無冷凝）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
安規認證：UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1（55V 機型除外）、GB 4943.1 等多項標準
電磁兼容：
發射：符合 BS EN/EN55032、GB17625.1 等 Class B 標準
抗擾度：符合 BS EN/EN61000 系列標準，重工業等級
六、結構與安裝

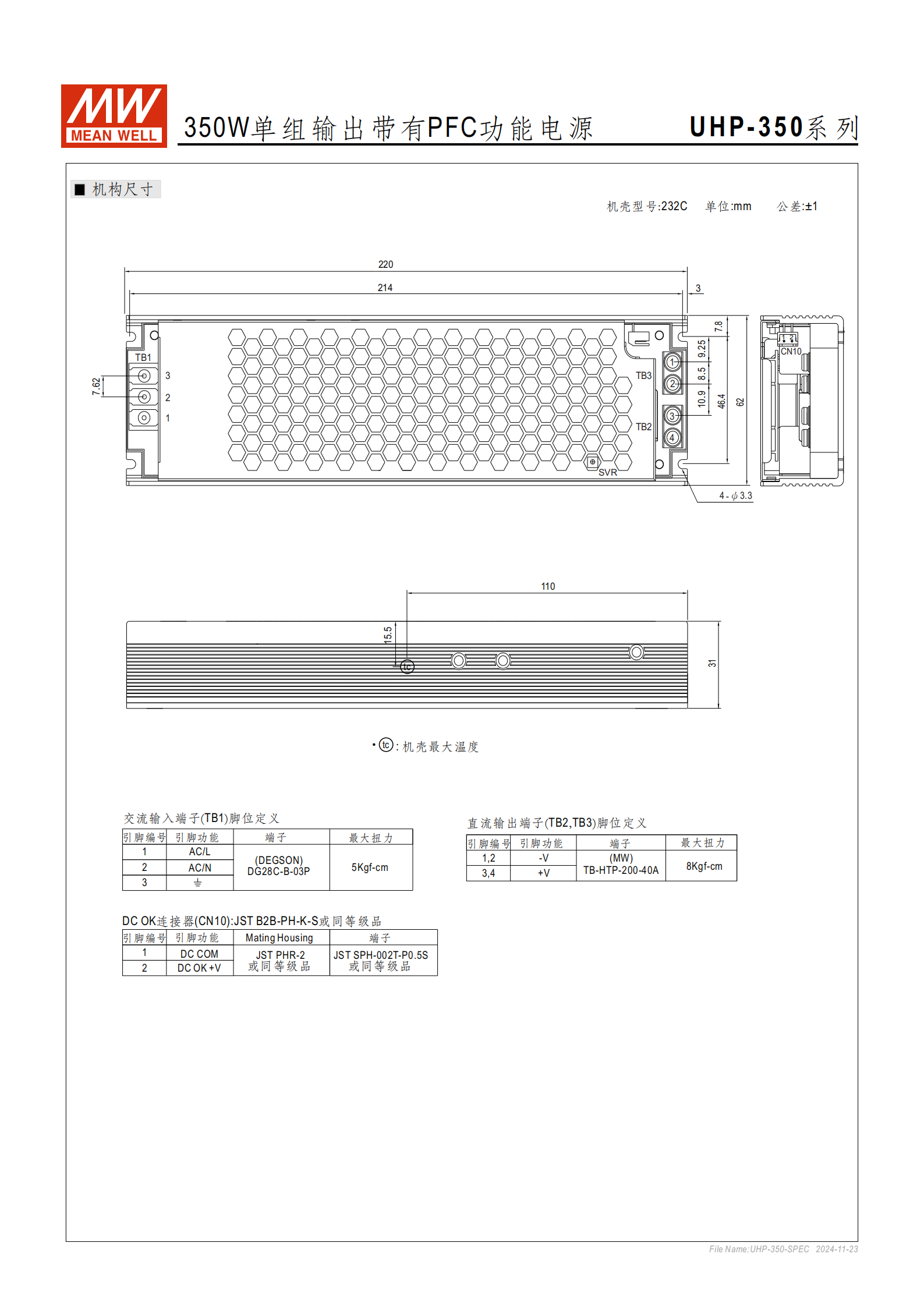

尺寸：2206231mm（LWH），重量 0.68kg，包裝 16 臺 / 11.88kg/0.63CUFT
端子定義：
交流輸入（TB1）：AC/L、AC/N，端子 DG28C-B-03P，最大扭力 5Kgf-cm
直流輸出（TB2/TB3）：-V（1、2 腳）、+V（3、4 腳），端子 TB-HTP-200-40A，最大扭力 8Kgf-cm
DC OK 連接器（CN10）：JST B2B-PH-K-S，1 腳 DC COM、2 腳 DC OK+V

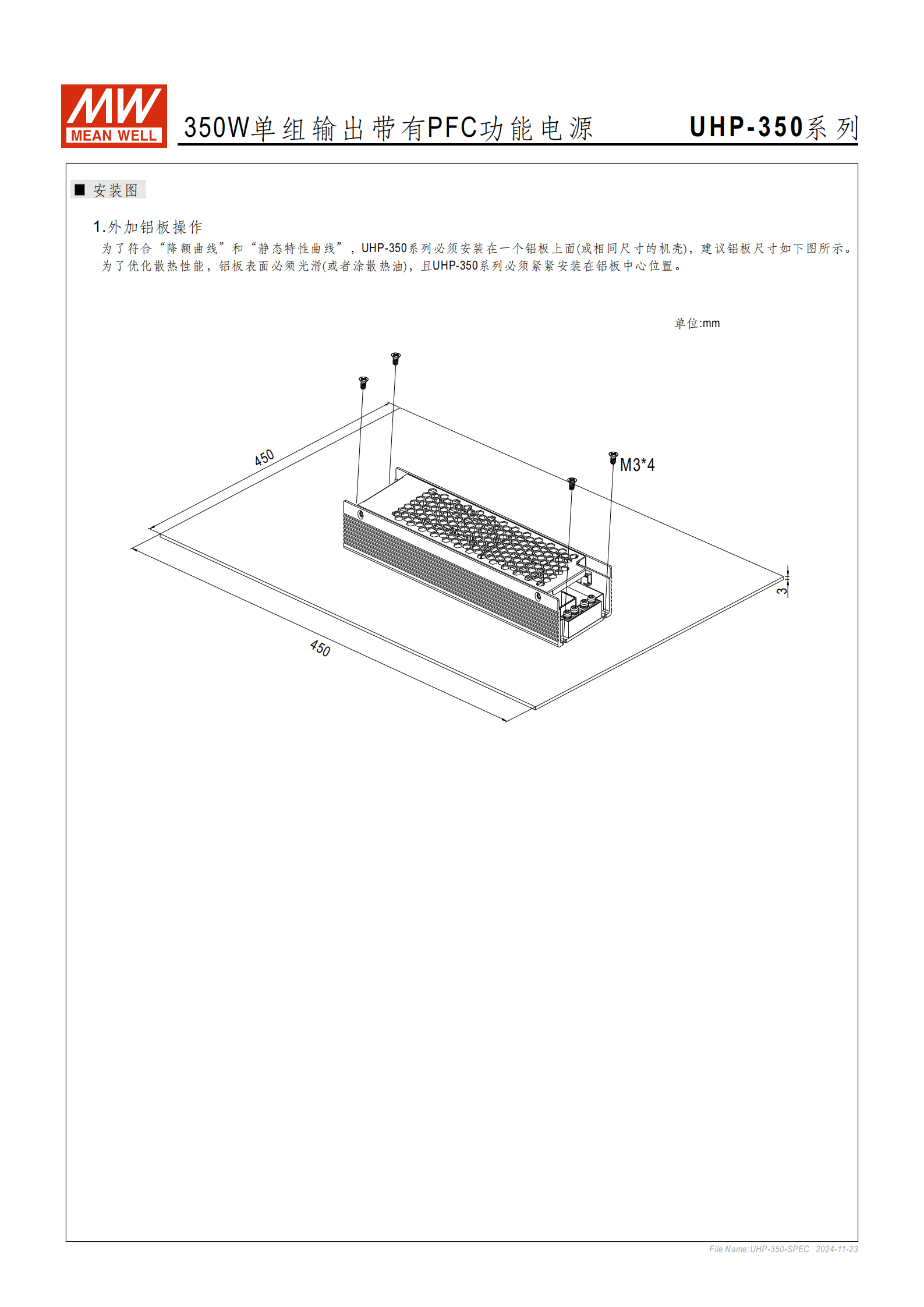

安裝要求：需固定在450*450mm鋁板上（表面光滑或涂散熱油），安裝于鋁板中心優化散熱
七、應用場景
工業領域：工業自動化機械、工業控制系統、機械和電氣設備
電子領域：電子儀表、設備和裝置、LED 顯示屏應用、PoE 電源設備（55V 機型）
家用領域：家用電器
4. 關鍵問題
問題 1：UHP-350 系列的核心差異化優勢的是什么？適用于哪些特殊場景？
答案：核心差異化優勢包括①31mm 超薄設計，節省安裝空間；②無風扇自然風冷，適配靜音需求場景；③**-30℃~70℃寬工作溫度 **+5000 米高工作海拔，耐受極端環境；④主動式 PFC 功能（PF≥0.94/0.98）+94% 高效率，節能且穩定；⑤R 型支持冗余并聯功能，提升系統可靠性。特殊場景適配：高海拔戶外設備、靜音工業設備、空間受限的精密儀器、需要冗余備份的關鍵控制系統、55V 機型專屬 PoE 電源應用。
問題 2：UHP-350 系列不同型號的輸出參數差異主要體現在哪里？如何根據負載需求選擇型號？
答案：輸出參數差異核心體現在輸出電壓（3.3V~55V）、額定電流（6.3A~60A）、額定功率（198W~351W）、紋波噪聲（150mVp-p~300mVp-p） 四項關鍵指標（具體差異見詳細總結的輸出參數表）。選型邏輯：①明確設備所需直流輸出電壓（如 LED 顯示屏需 24V 則選 UHP-350-24）；②計算設備最大負載電流，確保型號額定電流≥負載電流（如負載電流 10A，可選額定 14.6A 的 24V 機型）；③敏感電子設備需優先選擇紋波噪聲低的型號（如 3.3V/4.2V 機型，紋波 150mVp-p）；④功率需求接近 350W 時，優先選擇額定功率≥350W 的型號（如 15V、36V、55V 機型）。
問題 3：UHP-350 系列的安裝和使用有哪些關鍵注意事項？如何避免因使用不當導致故障？
答案：關鍵注意事項①散熱要求：必須安裝在 450*450mm 鋁板上（表面光滑或涂散熱油），否則需按降額曲線降低負載，避免過溫保護；②海拔適配：海拔超過 2000 米時，無風扇機型需每升高 1000 米調降環溫 3.5℃；③并聯使用：僅 R 型支持兩臺并聯，且負載不能超過單臺額定負載；④輸入輸出規范：交流輸入需接正確的 L/N 端子（扭力≤5Kgf-cm），直流輸出端子扭力≤8Kgf-cm，避免接觸不良；⑤環境限制：工作濕度需控制在 20~95% RH（無冷凝），避免潮濕導致短路。故障規避：嚴格遵循安裝散熱要求，不超電壓 / 電流 / 溫度范圍使用，并聯時僅選用 R 型且不超載，定期檢查端子緊固狀態。
