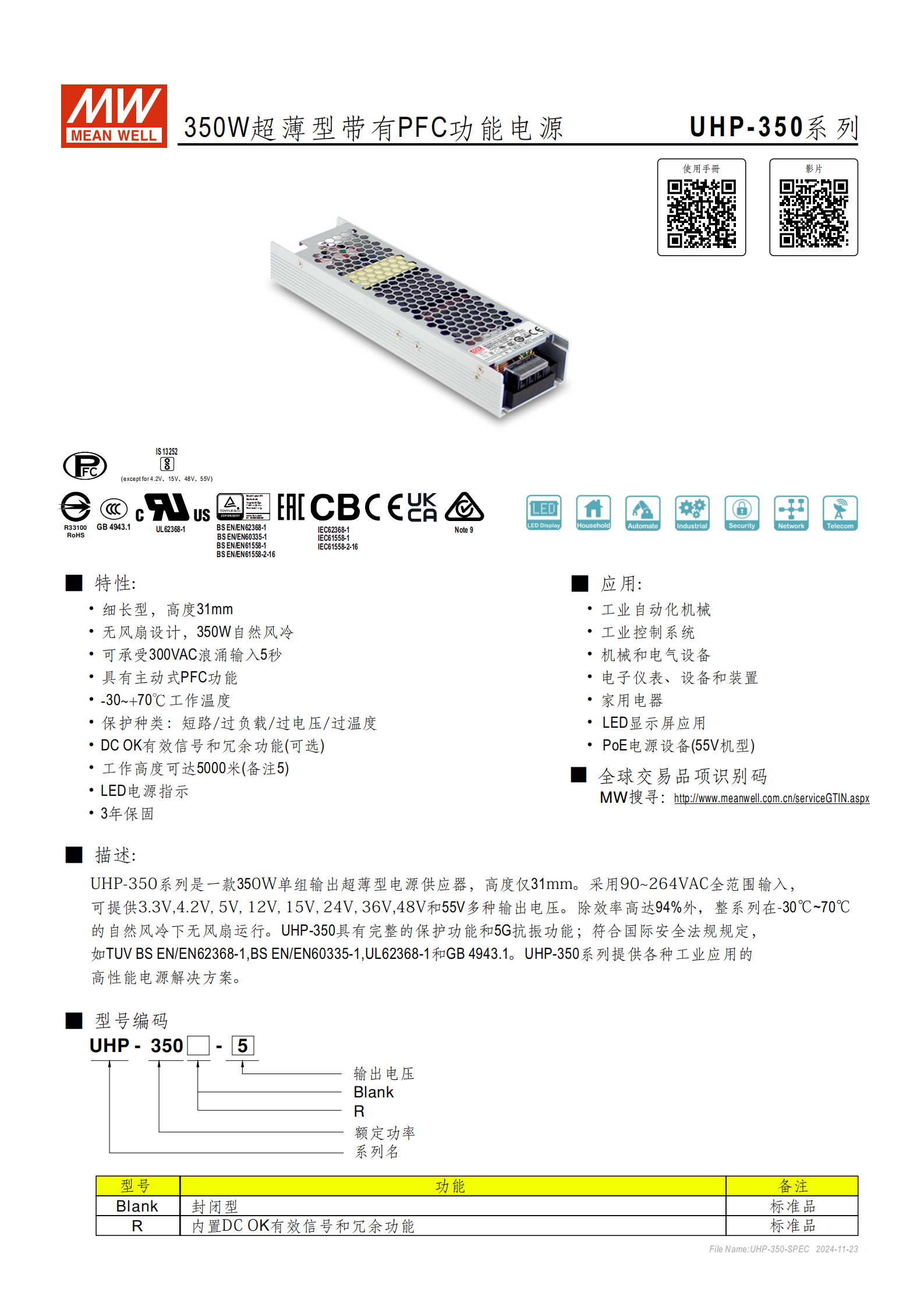

品牌與系列：MEAN WELL UHP-350 系列，350W 單組輸出帶有 PFC 功能的超薄型電源供應器
核心設計：高度僅31mm，無風扇設計，支持350W 自然風冷運行，具備主動式 PFC 功能和5G 抗振能力
核心優勢：效率高達94%，工作溫度范圍 **-30℃~+70℃，可承受300VAC 浪涌輸入 5 秒 **，工作高度可達5000 米（需按海拔調降環溫）
保固與標識：3 年保固，支持全球交易品項識別碼查詢
二、型號分類與功能
| 型號后綴 | 功能描述 | 產品定位 |
|---|---|---|
| Blank | 封閉型設計 | 標準品 |
| R | 內置 DC OK 有效信號、冗余功能 | 標準品 |
特殊功能詳情：

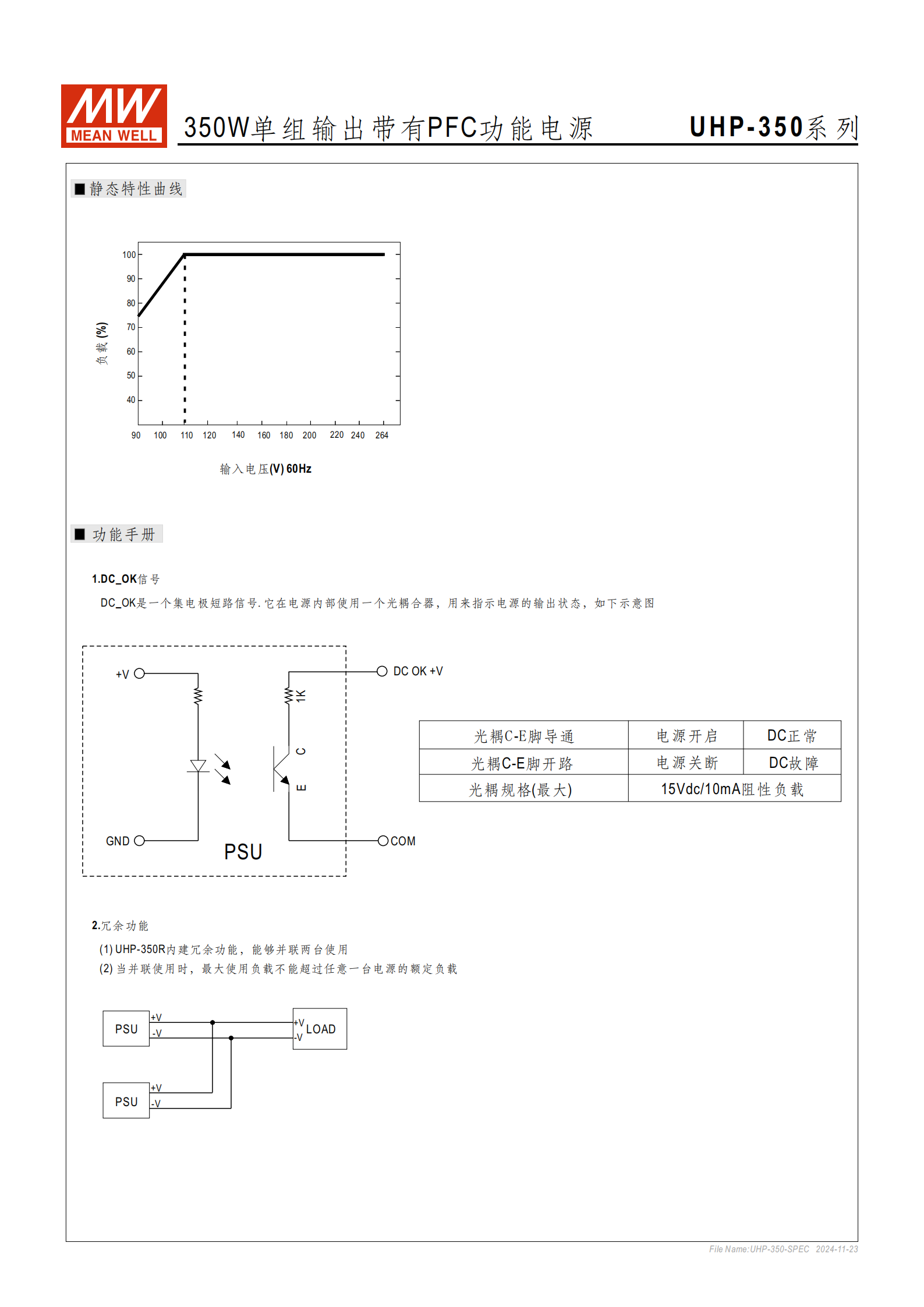

DC OK 信號：集電極短路信號，通過光耦合器指示電源輸出狀態，最大負載 15Vdc/10mA（電阻負載）
冗余功能：R 型支持兩臺并聯使用，單臺故障時另一臺自動啟用，并聯負載不超過單臺額定負載
三、核心電氣規格
（1）輸出關鍵參數

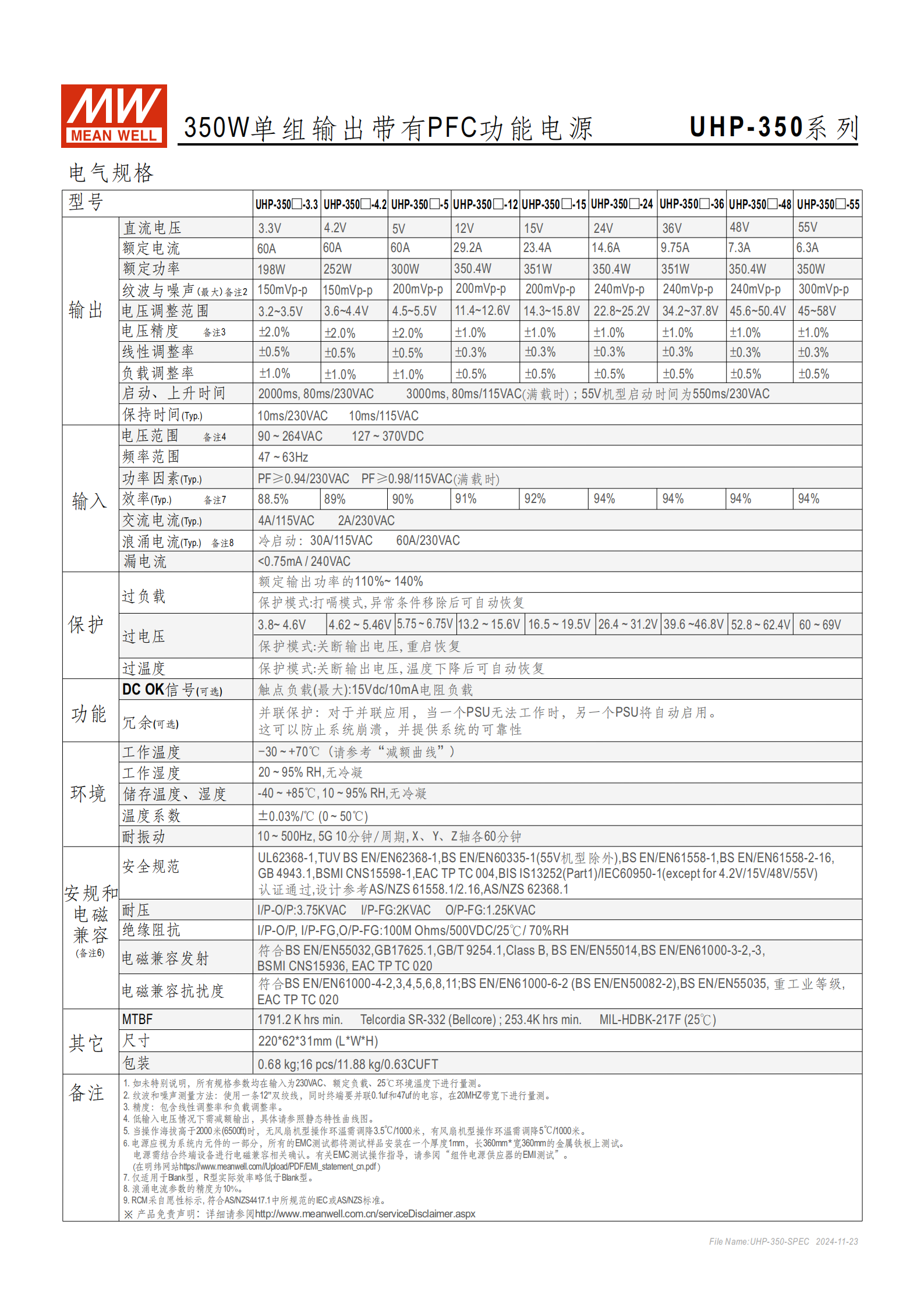

| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 電壓精度 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|
| UHP-350-3.3 | 3.3V | 60A | 198W | 3.2~3.5V | ±2.0% | 150mVp-p |
| UHP-350-4.2 | 4.2V | 60A | 252W | 3.6~4.4V | ±2.0% | 150mVp-p |
| UHP-350-5 | 5V | 60A | 300W | 4.5~5.5V | ±2.0% | 200mVp-p |
| UHP-350-15 | 15V | 23.4A | 351W | 14.3~15.8V | ±1.0% | 200mVp-p |
| UHP-350-24 | 24V | 14.6A | 350.4W | 22.8~25.2V | ±1.0% | 240mVp-p |
| UHP-350-36 | 36V | 9.75A | 351W | 34.2~37.8V | ±1.0% | 240mVp-p |
| UHP-350-48 | 48V | 7.3A | 350.4W | 45.6~50.4V | ±1.0% | 240mVp-p |
| UHP-350-55 | 55V | 6.3A | 350W | 45~58V | ±1.0% | 300mVp-p |
（2）輸入與其他電氣參數
輸入電壓：90~264VAC 全范圍
功率因素：滿載時 PF≥0.94（230VAC）、PF≥0.98（115VAC）
交流電流：4A/115VAC、2A/230VAC（冷啟動 30A/115VAC、60A/230VAC）
漏電流：<0.75mA/240VAC
溫度系數：±0.03%/℃（0~50℃）
MTBF：最小 1791.2K 小時（Telcordia SR-332）、最小 253.4K 小時（MIL-HDBK-217F，25℃）
四、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 110%~140% | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | 不同型號對應 4.62~69V（如 5V 機型 5.75~6.75V） | 關斷輸出，重啟恢復 |
| 過溫度 | 機殼溫度過高 | 關斷輸出，溫度下降后自動恢復 |
| 短路保護 | 輸出短路 | 對應保護模式（文檔未明確，參考系列通用邏輯） |
五、環境與安規要求
環境參數：
工作濕度：20~95% RH（無冷凝）
儲存溫度 / 濕度：-40~+85℃、10~95% RH（無冷凝）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
安規認證：UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1（55V 機型除外）、GB 4943.1 等多項標準
電磁兼容：
發射：符合 BS EN/EN55032、GB17625.1 等 Class B 標準
抗擾度：符合 BS EN/EN61000 系列標準，重工業等級
六、結構與安裝

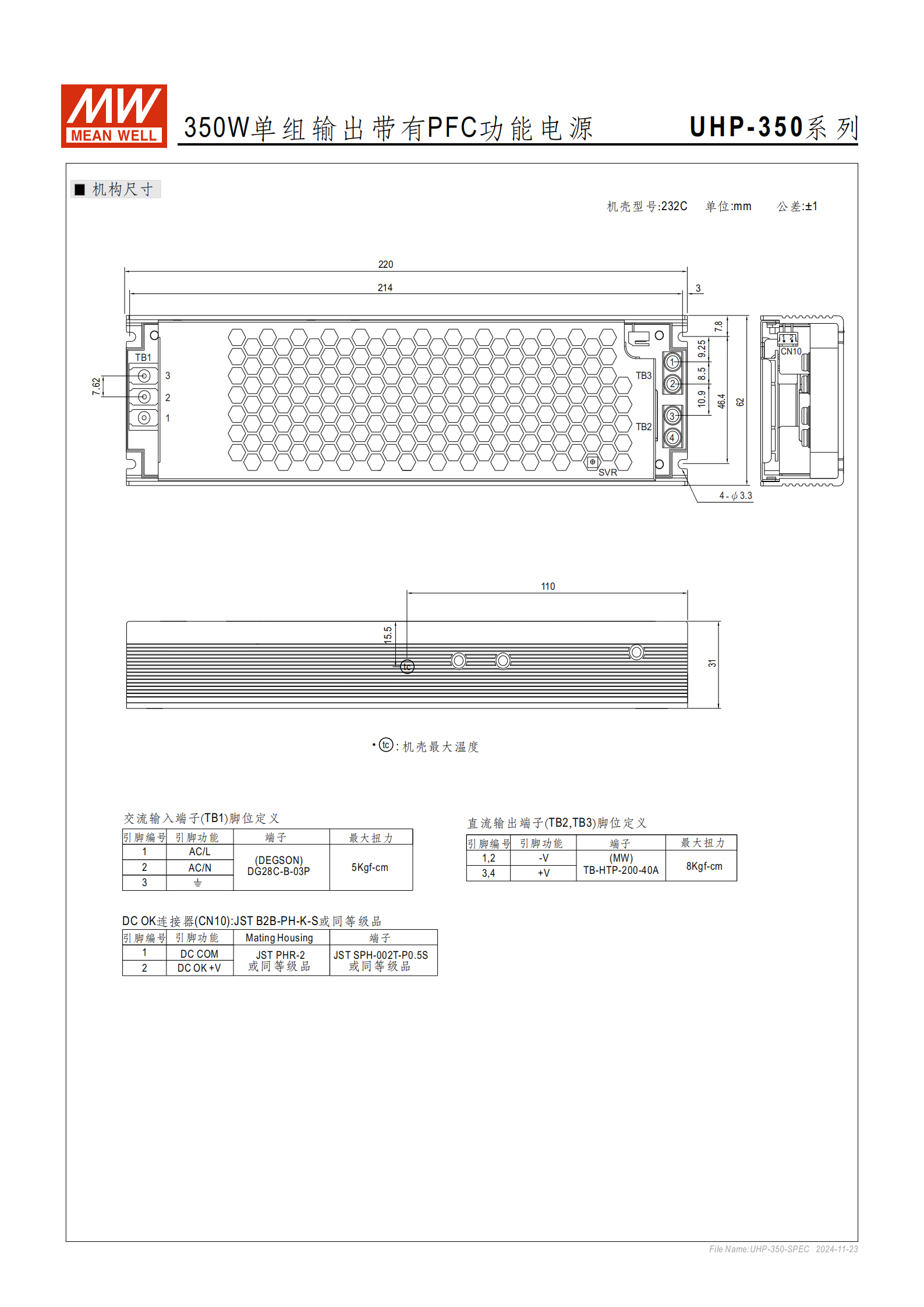

尺寸：2206231mm（LWH），重量 0.68kg，包裝 16 臺 / 11.88kg/0.63CUFT
端子定義：
交流輸入（TB1）：AC/L、AC/N，端子 DG28C-B-03P，最大扭力 5Kgf-cm
直流輸出（TB2/TB3）：-V（1、2 腳）、+V（3、4 腳），端子 TB-HTP-200-40A，最大扭力 8Kgf-cm
DC OK 連接器（CN10）：JST B2B-PH-K-S，1 腳 DC COM、2 腳 DC OK+V

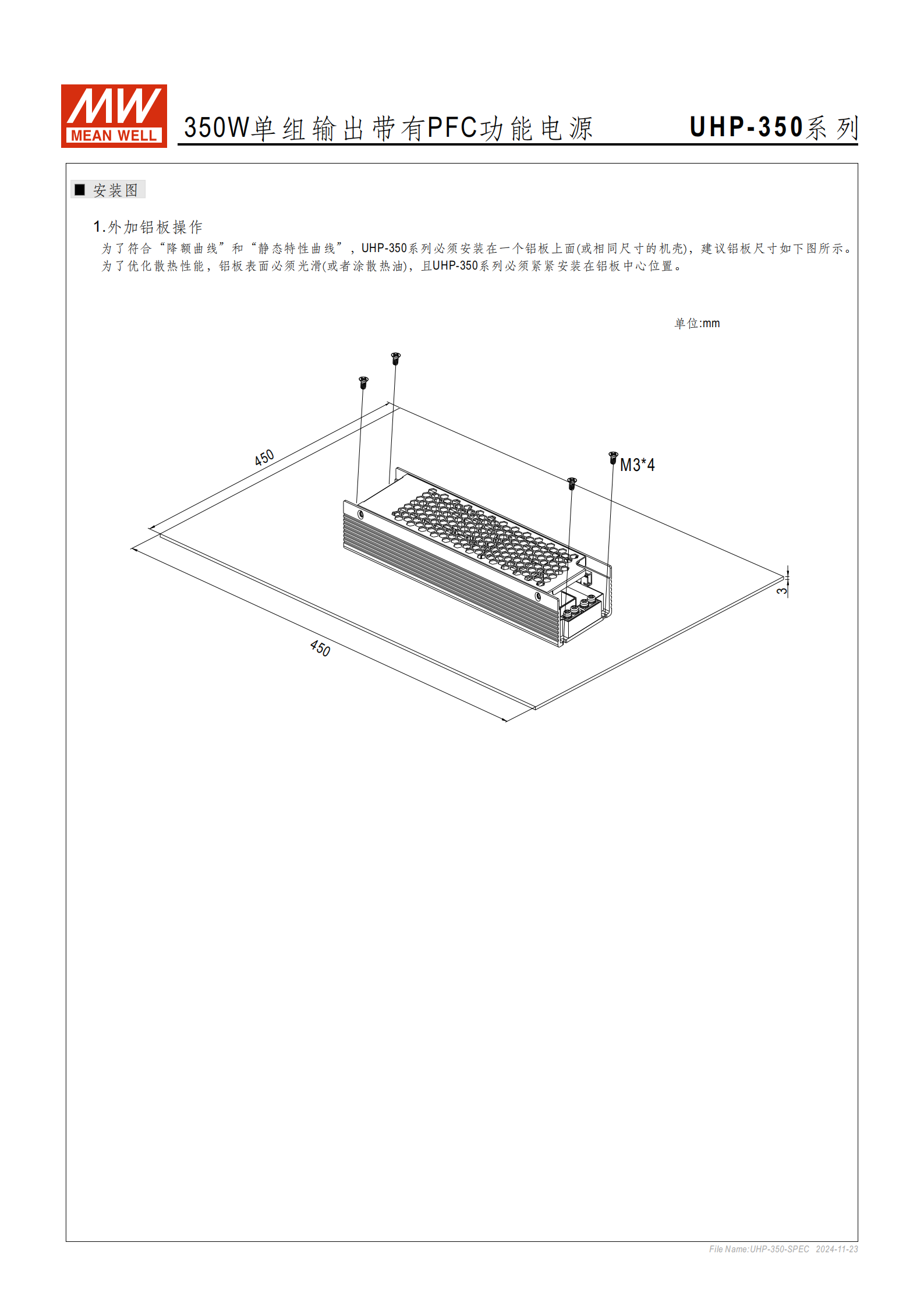

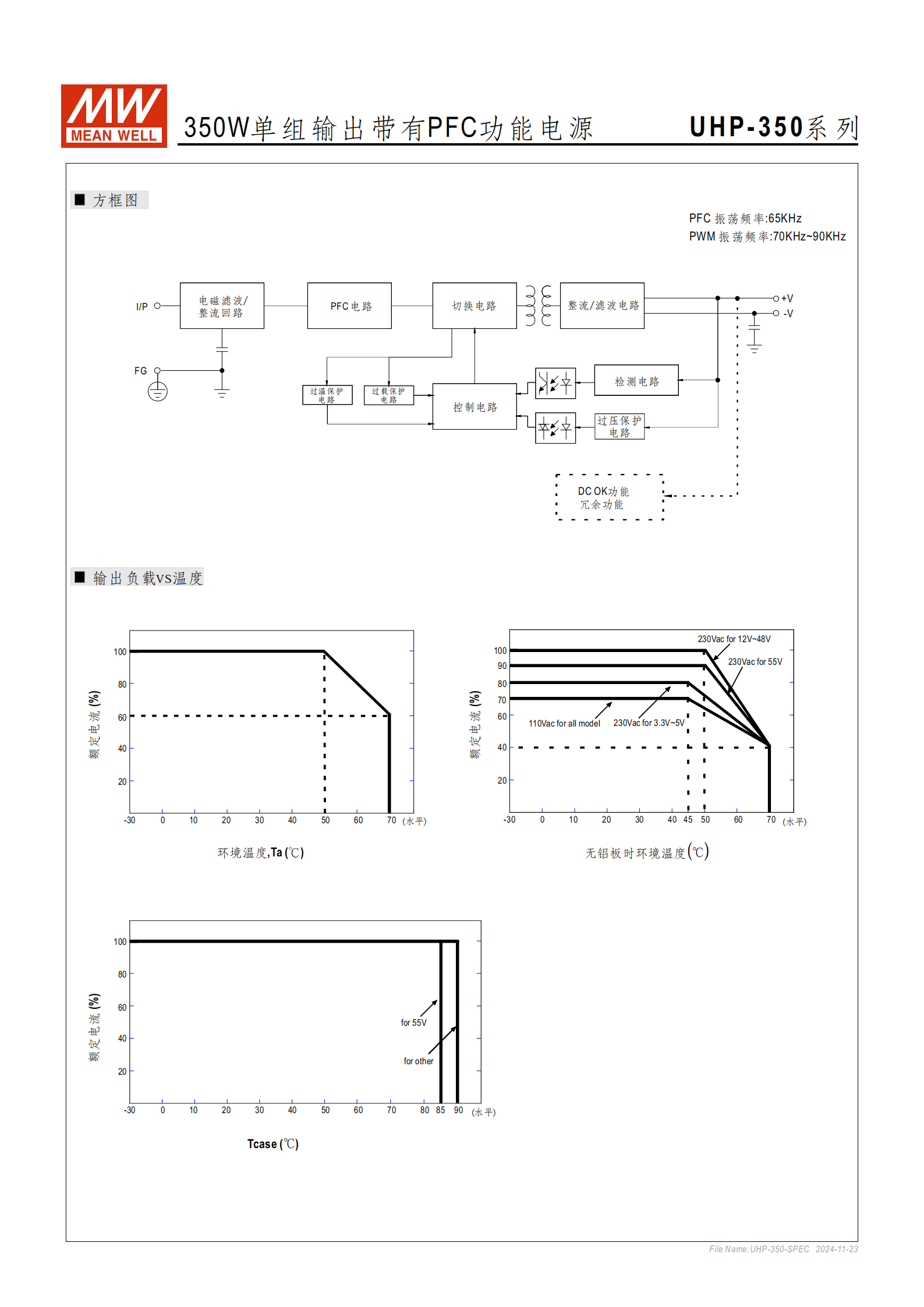

安裝要求：需固定在450*450mm鋁板上（表面光滑或涂散熱油），安裝于鋁板中心優化散熱
七、應用場景
工業領域：工業自動化機械、工業控制系統、機械和電氣設備
電子領域：電子儀表、設備和裝置、LED 顯示屏應用、PoE 電源設備（55V 機型）
家用領域：家用電器
