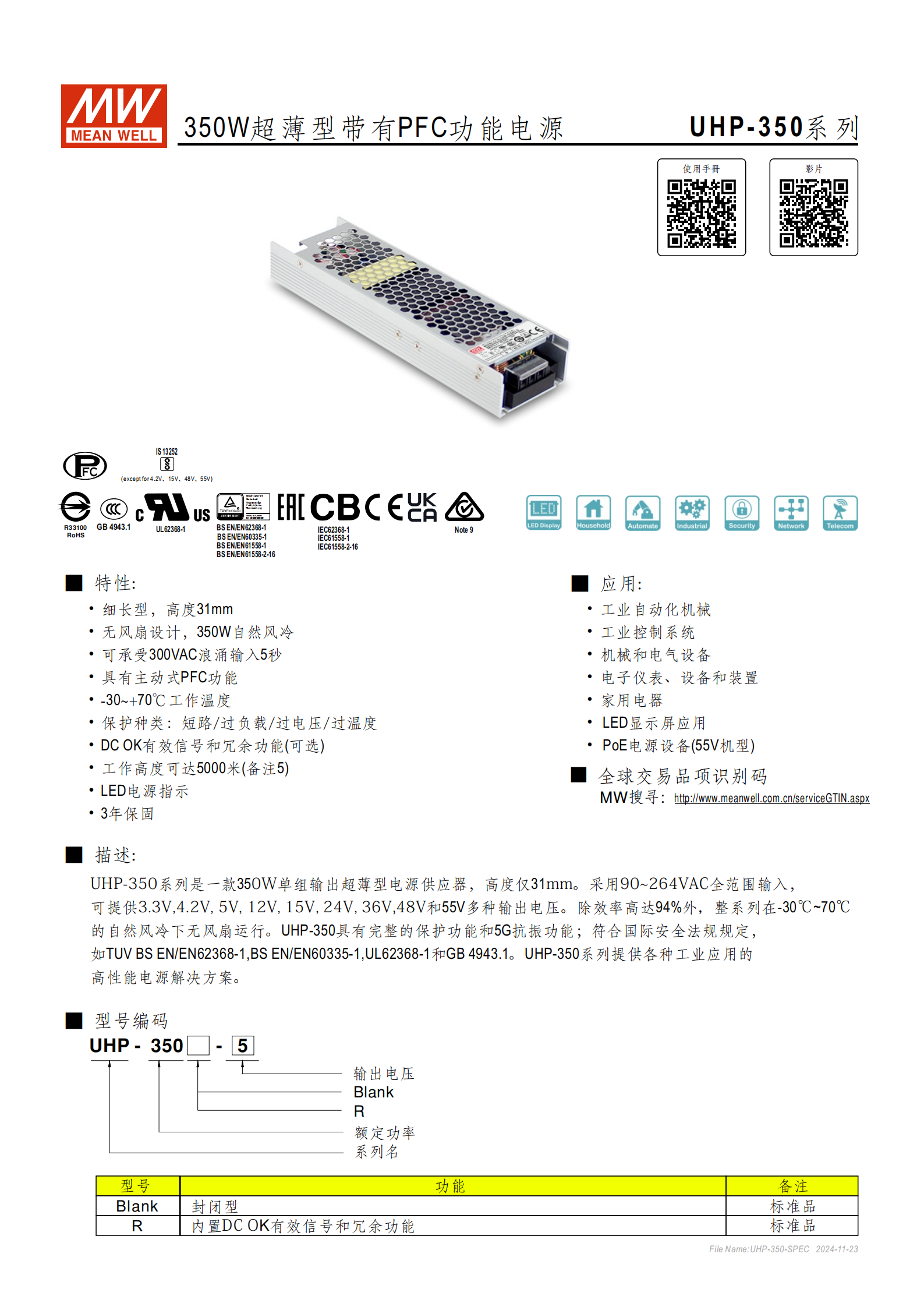

產品類型：350W 超薄型單組輸出，帶 PFC 功能，適用于工業和 LED 應用
?? 主要功能與特性
超薄設計：高度僅 31mm
無風扇設計：自然風冷，350W 全功率輸出
內置主動 PFC：功率因數高（PF≥0.94/230VAC, ≥0.98/115VAC）
多輸出電壓：3.3V, 4.2V, 5V, 12V, 15V, 24V, 36V, 48V, 55V
保護功能：短路、過載、過壓、過溫（打嗝或關斷恢復）
可選功能：
DC OK 信號：指示電源狀態
冗余功能：支持并聯，提升系統可靠性
工作海拔：可達 5000 米（需降額）
3 年保固

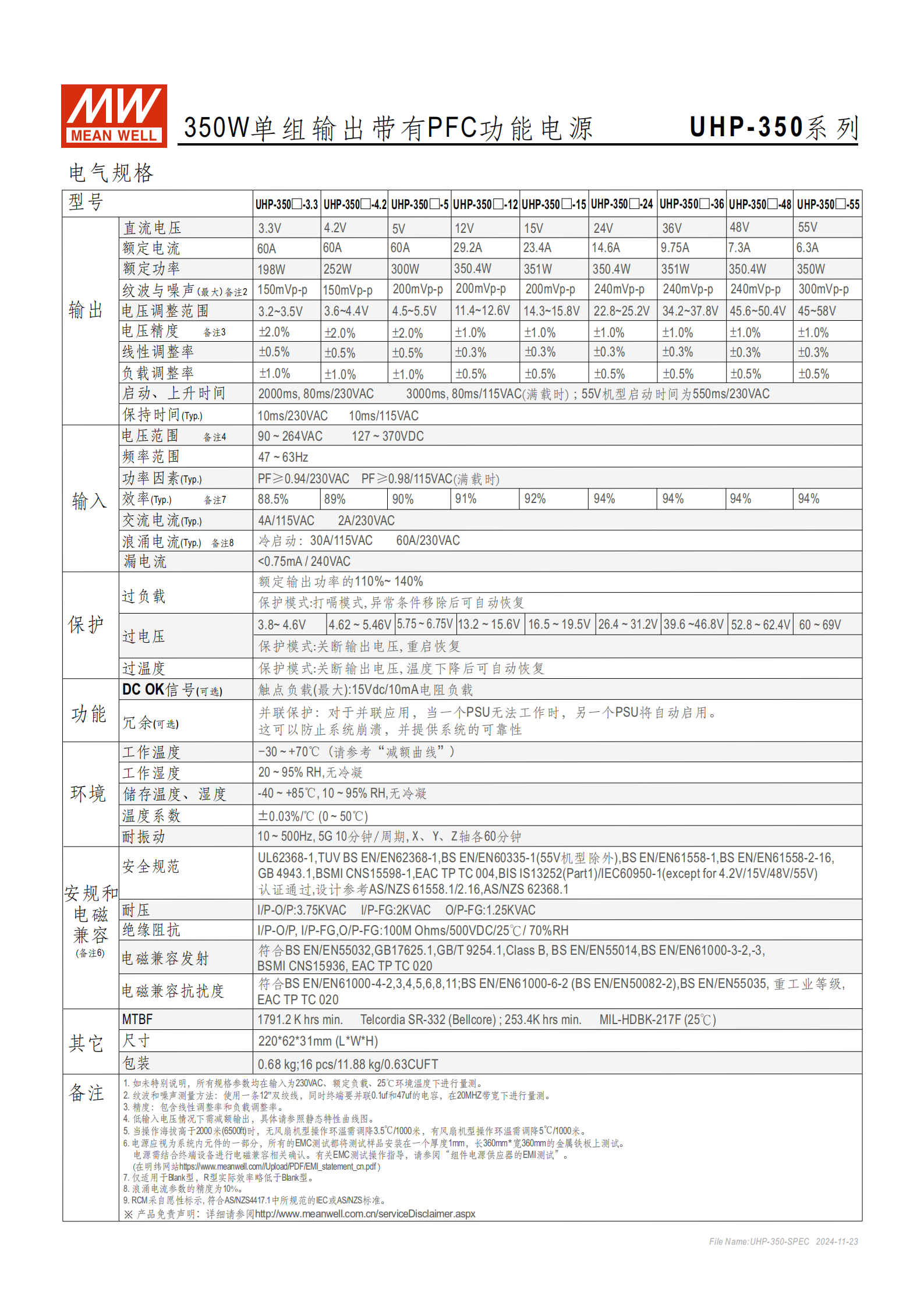

?? 電氣規格概覽
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 | 效率 (典型) |
|---|---|---|---|---|---|
| UHP-350-3.3 | 3.3V | 60A | 198W | 150mVp-p | 89% |
| UHP-350-4.2 | 4.2V | 60A | 252W | 150mVp-p | 90% |
| UHP-350-5 | 5V | 60A | 300W | 200mVp-p | 92% |
| UHP-350-12 | 12V | 29.2A | 350.4W | 200mVp-p | 94% |
| UHP-350-15 | 15V | 23.4A | 351W | 200mVp-p | 94% |
| UHP-350-24 | 24V | 14.6A | 350.4W | 240mVp-p | 94% |
| UHP-350-36 | 36V | 9.75A | 351W | 240mVp-p | 94% |
| UHP-350-48 | 48V | 7.3A | 350.4W | 240mVp-p | 88.5% |
| UHP-350-55 | 55V | 6.3A | 350W | 300mVp-p | 94% |
?? 環境與安規

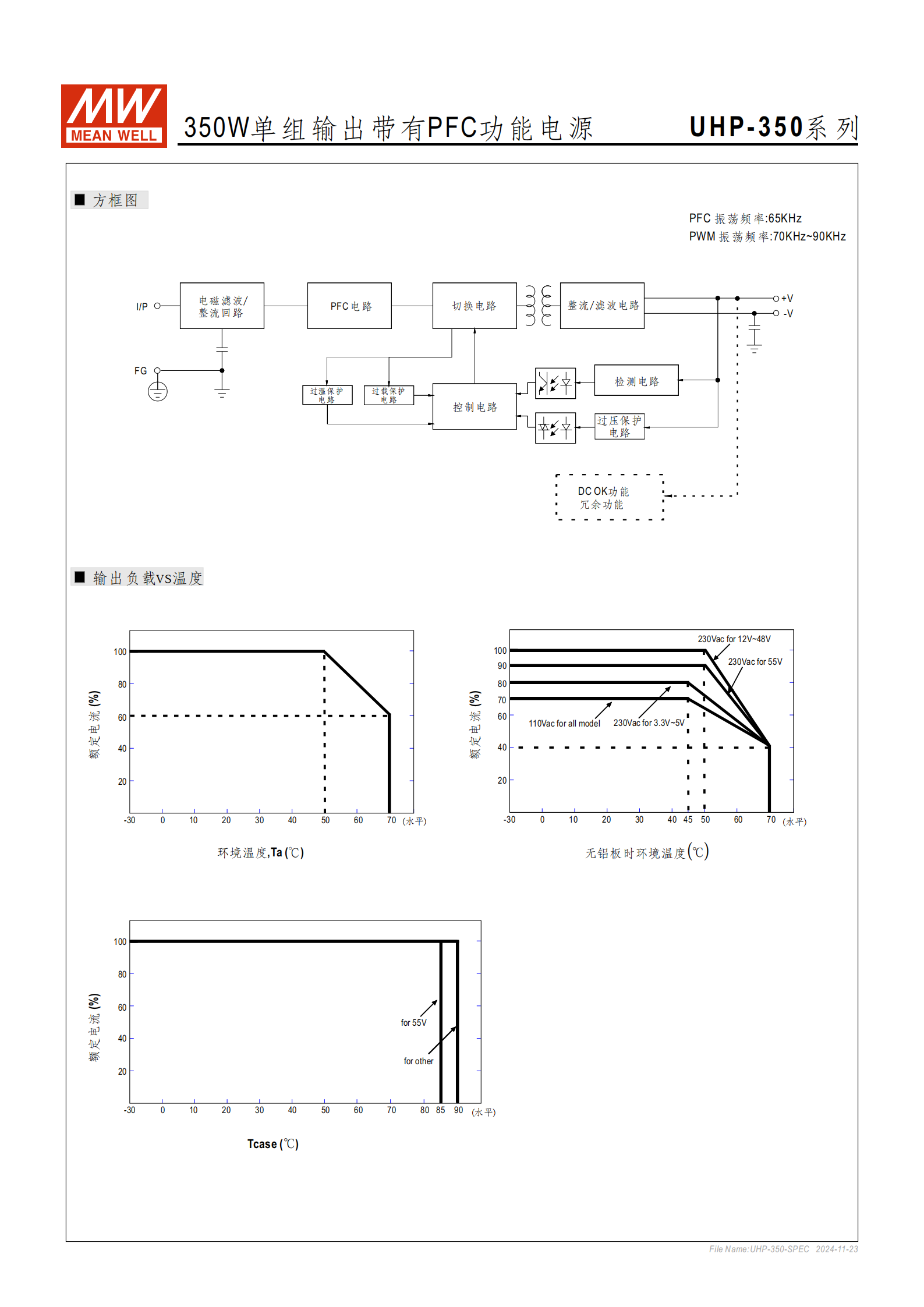

工作溫度：-30℃ ~ +70℃（參考減額曲線）
存儲溫濕度：-40℃ ~ +85℃, 10–95% RH，無冷凝
工作濕度：20–95% RH，無冷凝
海拔影響：超過 2000 米每 1000 米降額 3.5℃（無風扇機型）
絕緣耐壓：
I/P – O/P：3.75KVAC
I/P – FG：2KVAC
O/P – FG：1.25KVAC
絕緣阻抗：100MΩ @ 500VDC, 25℃, 70% RH
MTBF：
1791.2K 小時（Telcordia SR-332）
253.4K 小時（MIL-HDBK-217F, 25℃）

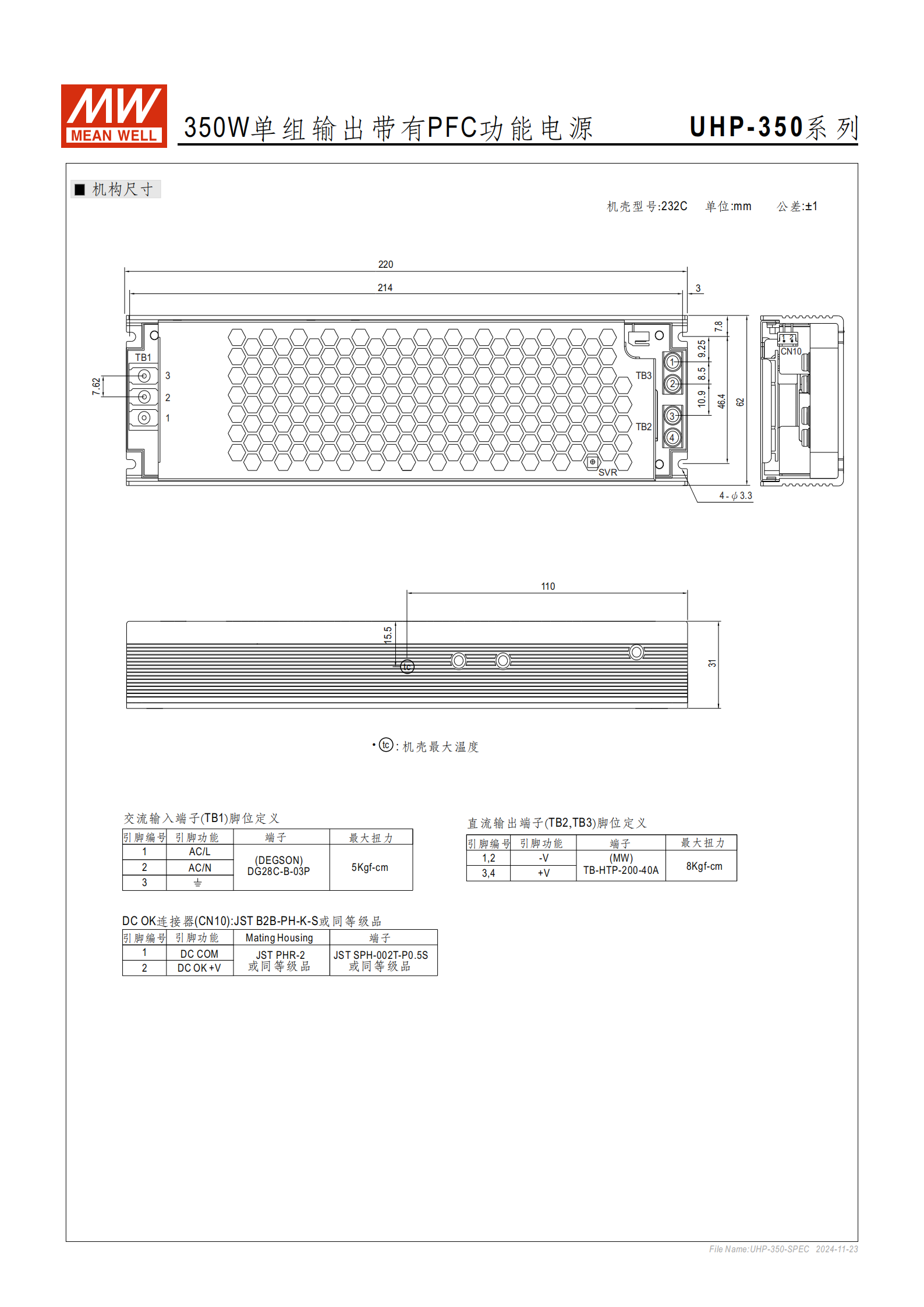

?? 機構尺寸與安裝
尺寸：220 × 62 × 31 mm (L × W × H)
重量：0.68 kg
包裝：16臺/箱，11.88kg/箱，0.63 CUFT

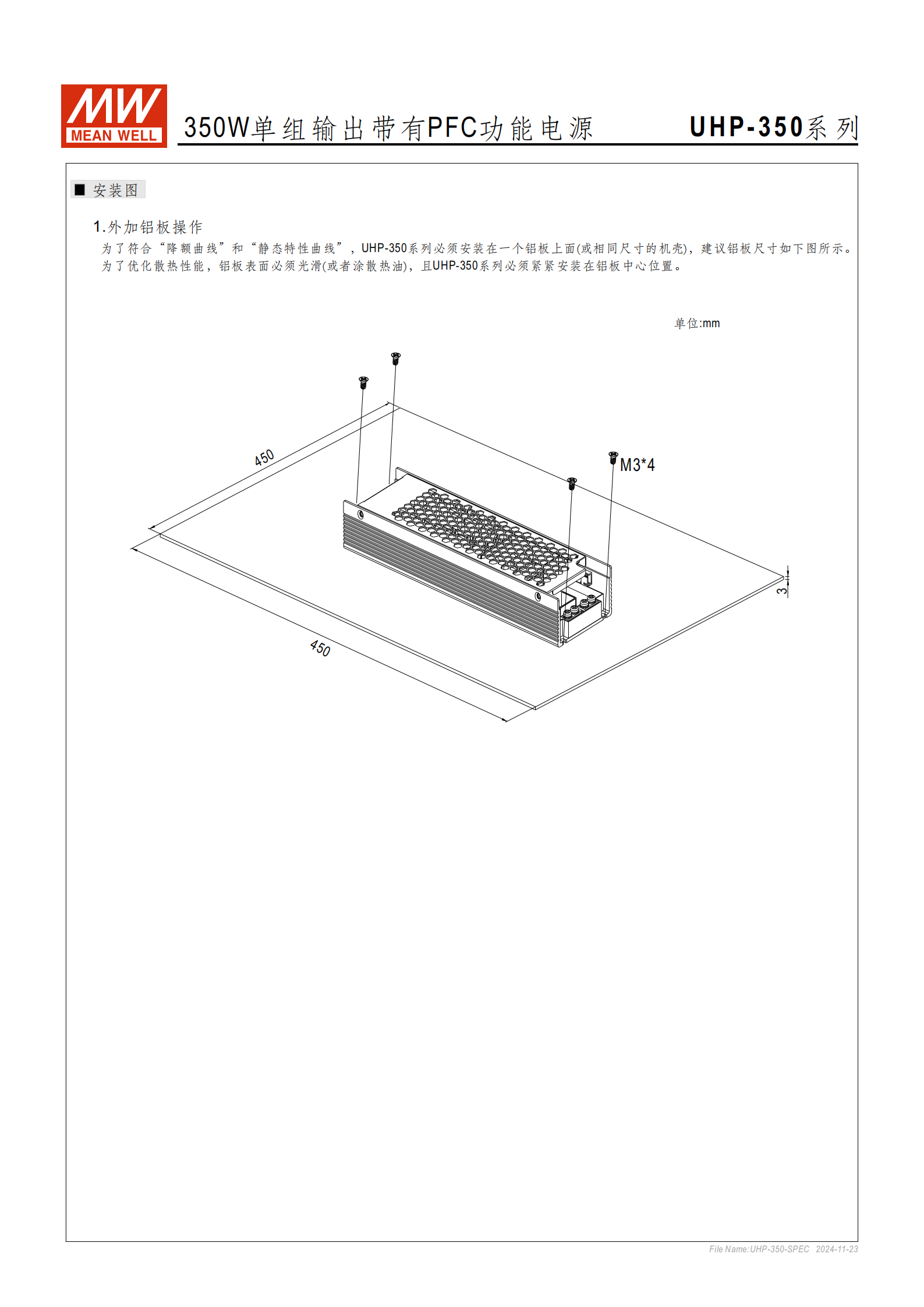

安裝要求：
必須安裝在外加鋁板上（建議尺寸未明確，應參考安裝圖）
表面需光滑或涂散熱油
安裝在鋁板中心位置
?? 接口與引腳
交流輸入端子（TB1）
| 引腳 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| 1 | AC/L | DG28C-B-G9P | 5 kgf-cm |
| 2 | AC/N | (DEGSON) | - |
DC OK 連接器（CN10）
| 引腳 | 功能 | 連接器 |
|---|---|---|
| 1 | DC COM | JST SPH-002T-P0.5S |
| 2 | DC OK+V | JST PHR-2 |
直流輸出端子（TB2, TB3）
| 引腳 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| 1,2 | -V | (MW) | 8 kgf-cm |
| 3,4 | +V | TB-HTP-200-40A | - |
?? 重要備注
規格測試條件：230VAC、滿載、25℃。
紋波噪聲測試：12英寸雙絞線 + 0.1μF & 47μF 并聯電容，20MHz 帶寬。

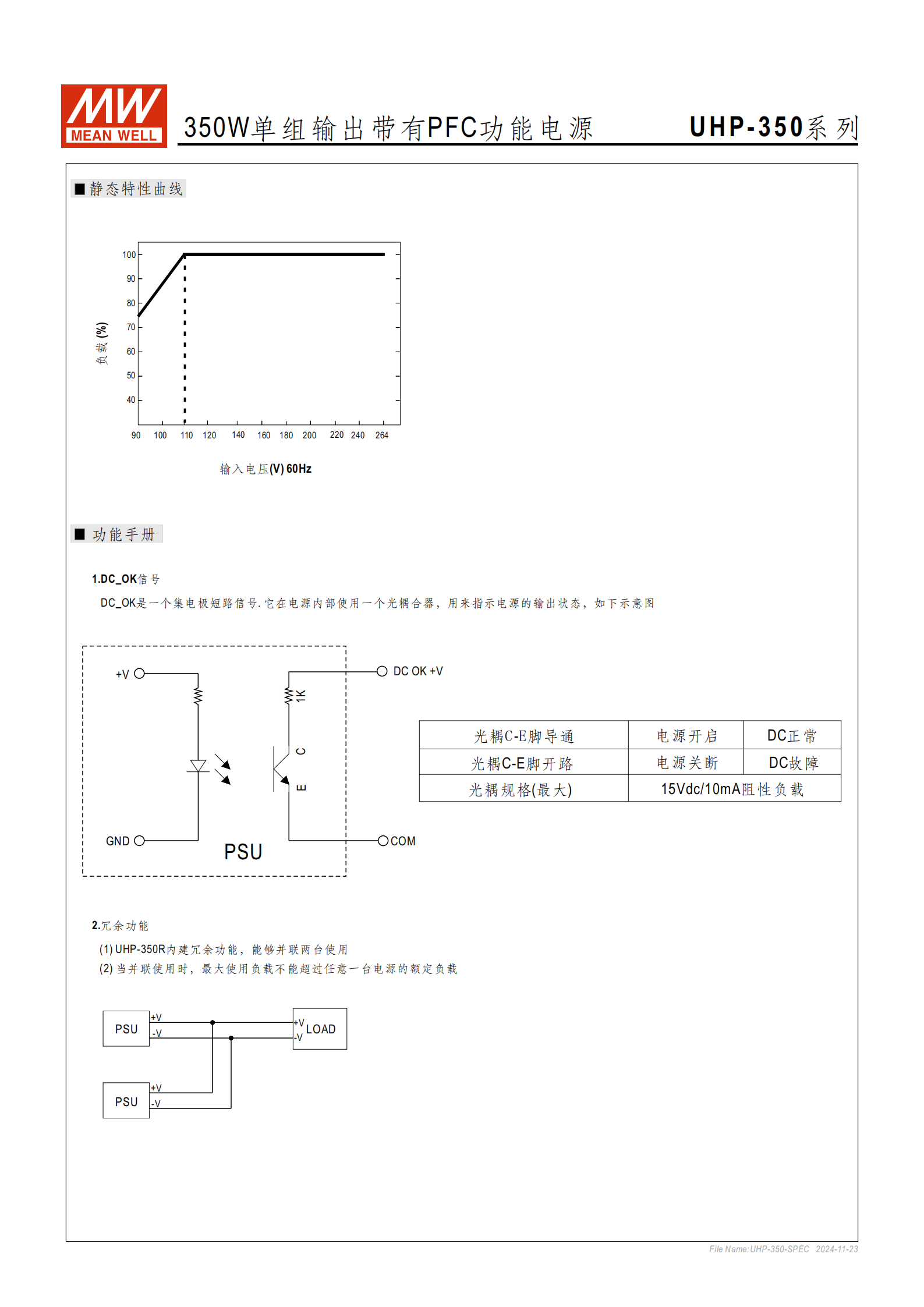

低輸入電壓需降額使用（參考靜態特性曲線）。
電源需安裝在金屬板上進行 EMC 測試（1mm 厚，360×360mm）。
符合 CISPR 32 Class B，電磁兼容性更優。
