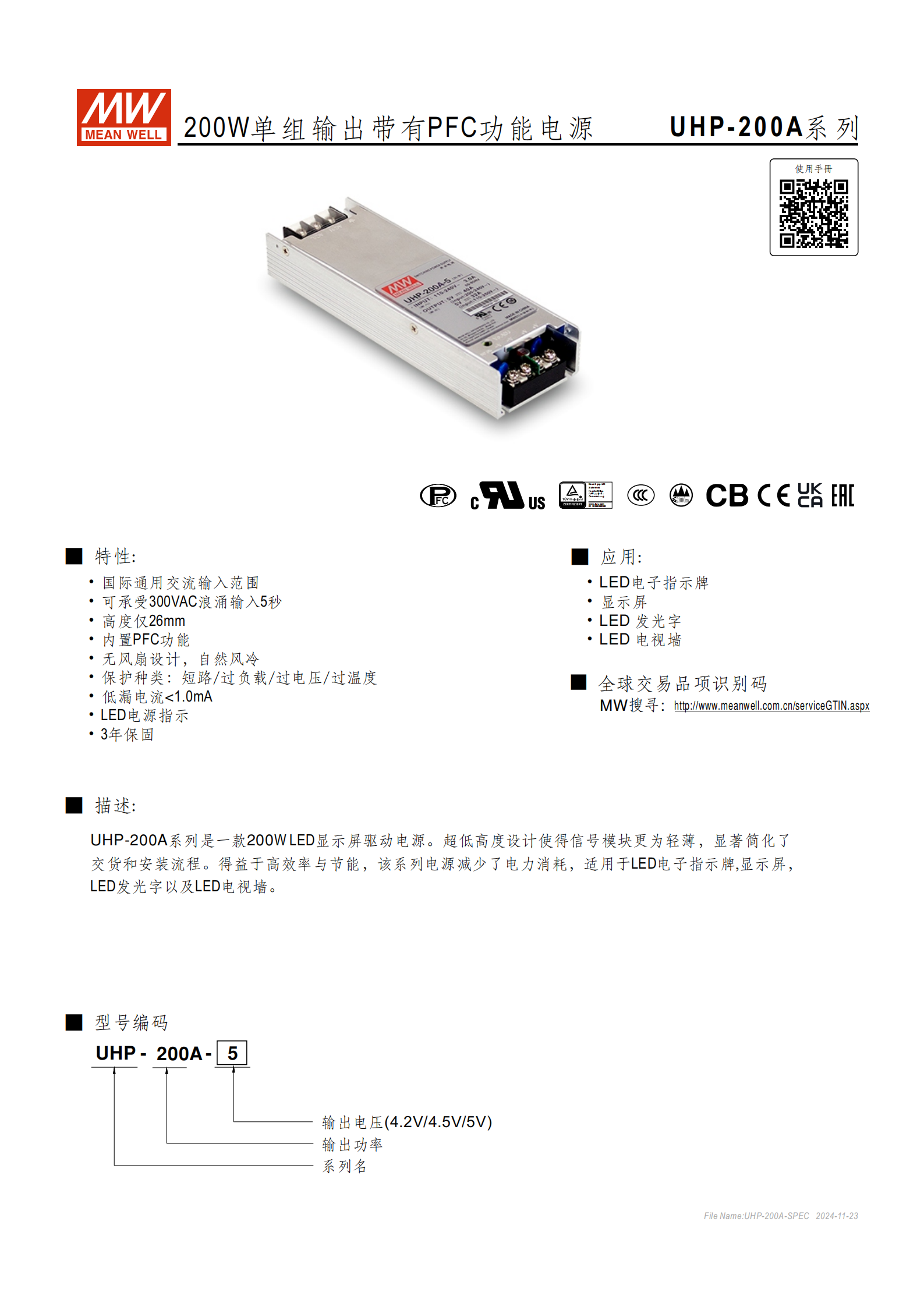

產品名稱：UHP-200A 系列電源
核心屬性：200W 單組輸出，內置 PFC 功能，專為 LED 顯示屏驅動設計
核心優勢：
結構：26mm 超低高度，簡化安裝與交貨流程
散熱：無風扇設計，自然風冷
適配性：國際通用輸入范圍（90~264VAC），可承受 300VAC 浪涌輸入 5 秒
安全：低漏電流（<1.0mA），LED 電源指示，3 年保固
應用場景：LED 電子指示牌、顯示屏、LED 發光字、LED 電視墻

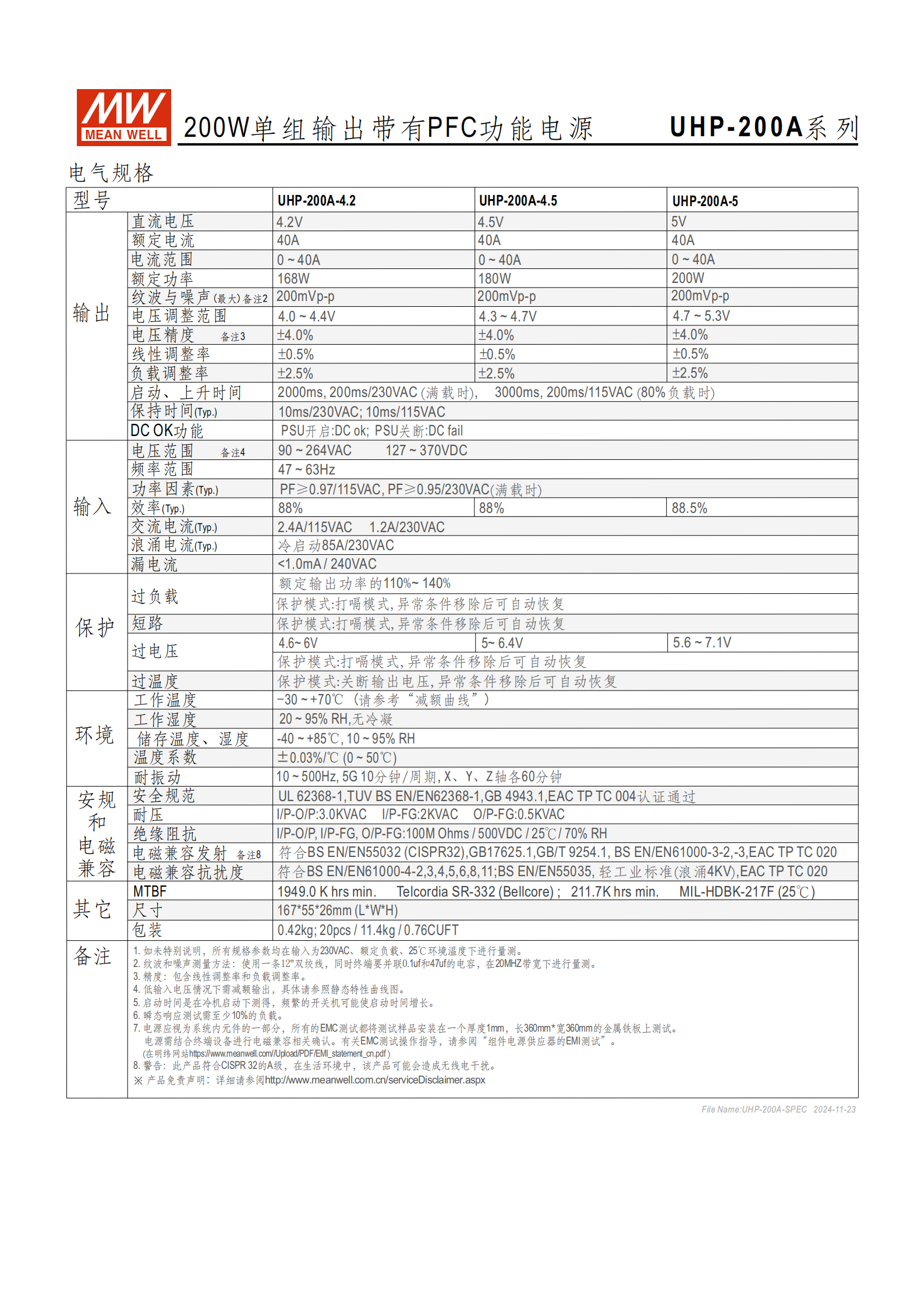

二、關鍵電氣規格（核心參數表）
| 類別 | 具體參數 | UHP-200A-4.2 | UHP-200A-4.5 | UHP-200A-5 |
|---|---|---|---|---|
| 輸出參數 | 直流電壓（額定） | 4.2V | 4.5V | 5V |
| 電壓調整范圍 | 4.0~4.4V | 4.3~4.7V | 4.7~5.3V | |
| 額定電流 | 40A | 40A | 40A | |
| 電流范圍 | 0~40A | 0~40A | 0~40A | |
| 額定功率 | 168W | 180W | 200W | |
| 紋波與噪聲（最大） | 200mVp-p | 200mVp-p | 200mVp-p | |
| 電壓精度（含線性 + 負載調整率） | ±0.5%~±4.0% | ±0.5%~±4.0% | ±0.5%~±4.0% | |
| 輸入?yún)?shù) | 電壓范圍 | 90~264VAC；127~370VDC | 90~264VAC；127~370VDC | 90~264VAC；127~370VDC |
| 頻率范圍 | 47~63Hz | 47~63Hz | 47~63Hz | |
| 功率因素（Typ.，滿載） | ≥0.97（115VAC）；≥0.95（230VAC） | 同左 | 同左 | |
| 效率（Typ.） | 88% | 88.5% | 88% | |
| 交流電流（Typ.） | 2.4A（115VAC）；1.2A（230VAC） | 同左 | 同左 | |
| 浪涌電流（Typ.，冷啟動） | 85A（230VAC） | 85A（230VAC） | 85A（230VAC） | |
| 時間參數 | 啟動時間（滿載 / 80% 負載） | 2000ms/3000ms | 2000ms/3000ms | 2000ms/3000ms |
| 保持時間（Typ.） | 10ms（230VAC/115VAC） | 同左 | 同左 |
三、保護功能詳情
| 保護類型 | 保護閾值 / 范圍 | 保護模式 | |
|---|---|---|---|
| 過負載保護 | 額定輸出功率的 110%~140% | 打嗝模式，異常條件移除后自動恢復 | |
| 短路保護 | - | 打嗝模式，異常條件移除后自動恢復 | |
| 過電壓保護 | 4.6~6V | 5.0~6.4V | 5.6~7.1V |
| 過溫度保護 | - | 關斷輸出電壓，異常條件移除后自動恢復 |
四、環境與安規要求
環境參數：
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~95% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
安規與電磁兼容：
安全規范：通過 UL 62368-1、TUV BS EN/EN62368-1、GB 4943.1、EAC TP TC 004 認證
耐壓：I/P-O/P:3.0KVAC；I/P-FG:2KVAC；O/P-FG:0.5KVAC
絕緣阻抗：100M Ohms / 500VDC / 25℃/70% RH
電磁兼容：發射符合 BS EN/EN55032 等標準，抗擾度符合 BS EN/EN61000 等標準
MTBF：最小 1949.0K hrs（Telcordia SR-332）；最小 211.7K hrs（MIL-HDBK-217F，25℃）
五、物理與安裝信息
物理尺寸：1675526mm（LWH），重量 0.42kg / 臺
包裝規格：20pcs / 箱，每箱 11.4kg，體積 0.76CUFT
安裝要求：
需安裝在380*380mm 鋁板（或同尺寸機殼） 中心，鋁板表面光滑或涂散熱油
電源周圍預留至少5cm 空間以保證散熱
端子扭力：交流輸入端子（TB1）最大 13Kgf-cm，直流輸出端子（TB2/TB3）最大 8Kgf-cm
4. 關鍵問題
問題 1：UHP-200A 系列電源的核心適配場景及突出優勢是什么？
答案：核心適配場景為 LED 電子指示牌、顯示屏、LED 發光字、LED 電視墻，專為這類 LED 設備提供驅動電源。突出優勢包括：① 結構設計：26mm 超低高度，讓信號模塊更輕薄，簡化交貨與安裝流程；② 適配性強：國際通用 90~264VAC 輸入范圍，可承受 300VAC 浪涌輸入 5 秒，適配全球電網；③ 散熱與安全：無風扇自然風冷設計，低漏電流（<1.0mA），具備四重保護功能，且提供 3 年保固，穩定性與安全性突出。
問題 2：UHP-200A 系列三款型號（4.2V/4.5V/5V）的核心輸出參數差異及共性是什么？
答案：共性：三款型號額定電流均為 40A，電流范圍 0~40A，紋波與噪聲最大均為 200mVp-p，電壓精度（含線性 + 負載調整率）均在 ±0.5%~±4.0% 區間，保護模式一致。差異：核心輸出參數聚焦于電壓與功率，具體如下：① UHP-200A-4.2：輸出電壓 4.2V（調整范圍 4.0~4.4V），額定功率 168W，過電壓保護閾值 4.6~6V；② UHP-200A-4.5：輸出電壓 4.5V（調整范圍 4.3~4.7V），額定功率 180W，過電壓保護閾值 5.0~6.4V；③ UHP-200A-5：輸出電壓 5V（調整范圍 4.7~5.3V），額定功率 200W，過電壓保護閾值 5.6~7.1V。
問題 3：UHP-200A 系列電源的安裝與環境使用限制有哪些關鍵要求？
答案：① 安裝要求：必須安裝在 380*380mm 規格的鋁板（或同尺寸機殼）中心，鋁板表面需光滑或涂抹散熱油；電源周圍需預留至少 5cm 空間，確保散熱效果；② 溫度限制：工作溫度范圍為 - 30~+70℃（需參考減額曲線），儲存溫度為 - 40~+85℃，超過工作溫度范圍需按減額曲線調整輸出；③ 濕度限制：工作濕度 20~95% RH（無冷凝），儲存濕度 10~95% RH，避免冷凝環境導致設備故障；④ 振動限制：耐振動范圍為 10~500Hz、5G，每個周期 10 分鐘，X/Y/Z 軸各測試 60 分鐘，超出該范圍可能影響設備穩定性。
