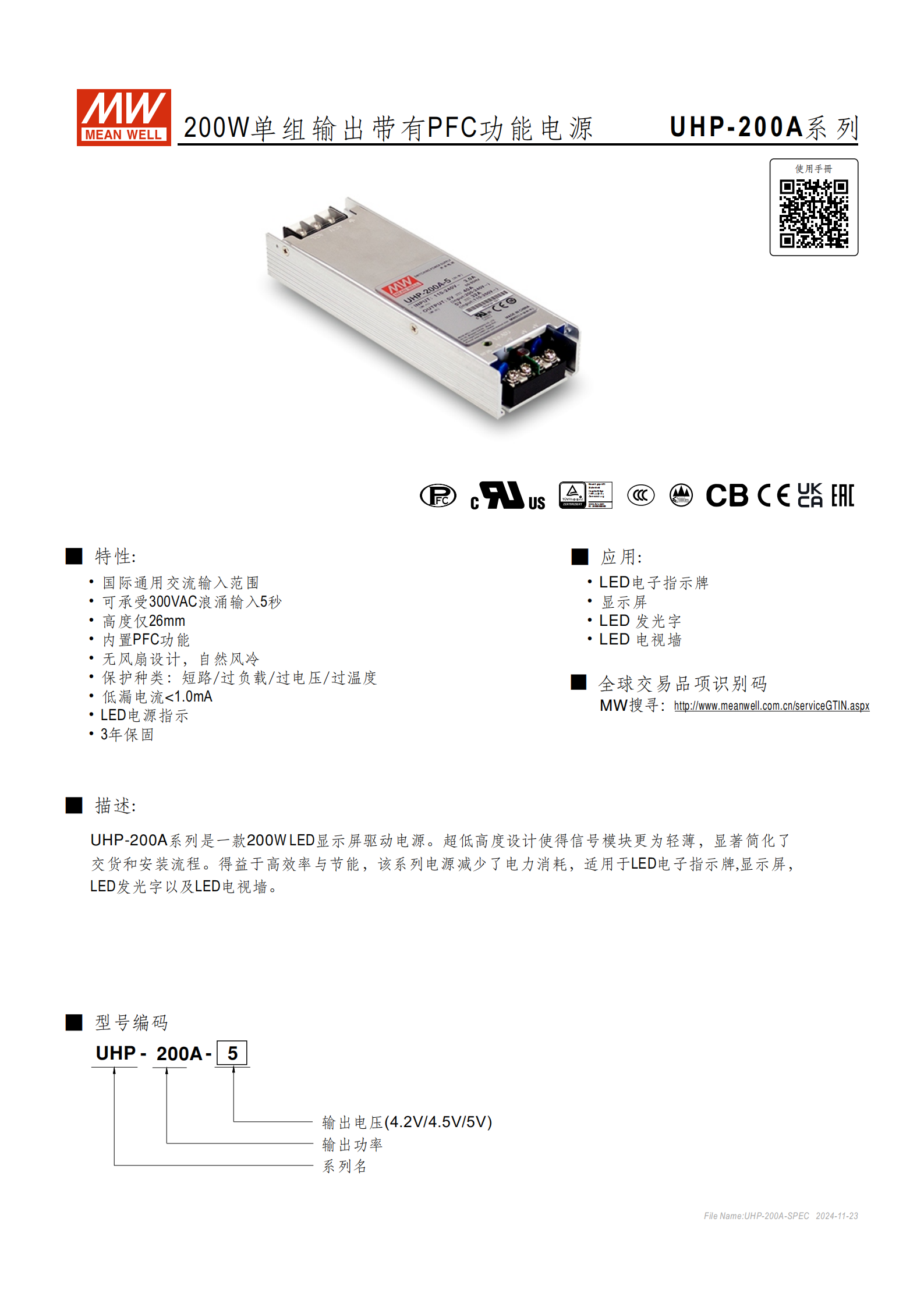

產品系列：UHP-200A 系列
產品類型：200W 單組輸出，帶 PFC 功能，用于 LED 顯示屏驅動
?? 主要功能與特性
超薄設計：高度僅 26mm，適用于薄型設備
內置 PFC：功率因數 ≥0.97/115VAC，≥0.95/230VAC
無風扇設計：自然風冷
保護功能：短路、過載、過壓、過溫（打嗝模式或關斷恢復）
低漏電流：<1.0mA @ 240VAC
DC OK 信號：輸出電源狀態指示
3 年保固
適用場合：LED 電子指示牌、顯示屏、發光字、電視墻

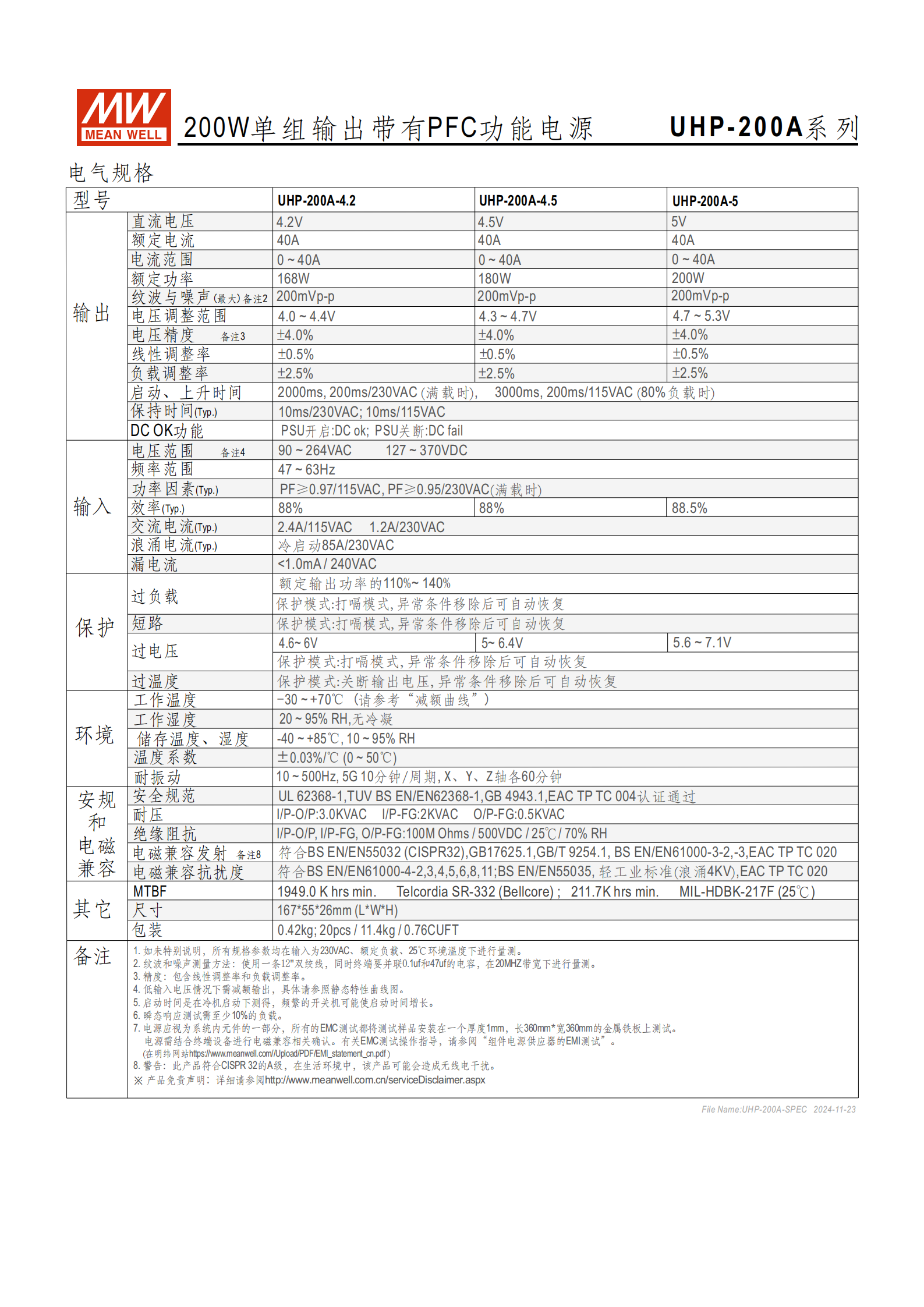

?? 電氣規格概覽
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 | 效率 (典型) |
|---|---|---|---|---|---|
| UHP-200A-4.2 | 4.2V | 40A | 168W | 200mVp-p | 88% |
| UHP-200A-4.5 | 4.5V | 40A | 180W | 200mVp-p | 88% |
| UHP-200A-5 | 5V | 40A | 200W | 200mVp-p | 88.5% |
?? 環境與安規
工作溫度：-30℃ ~ +70℃（需參考減額曲線）
存儲溫濕度：-40℃ ~ +85℃, 10–95% RH
工作濕度：20–95% RH，無冷凝
絕緣耐壓：
I/P – O/P：3.0KVAC
I/P – FG：2KVAC
O/P – FG：0.5KVAC
絕緣阻抗：100MΩ @ 500VDC, 25℃, 70% RH
MTBF：
1949K 小時（Telcordia SR-332）
211.7K 小時（MIL-HDBK-217F, 25℃）
?? 機構尺寸與安裝
尺寸：167 × 55 × 26 mm (L × W × H)
重量：0.42 kg
包裝：20臺/箱，11.4kg/箱，0.76 CUFT
安裝要求：
必須安裝在外加鋁板上以符合散熱需求
建議鋁板尺寸見安裝圖
周圍需預留 ≥5cm 空間以保證散熱
?? 接口與引腳
交流輸入端子（TB1）
| 引腳 | 功能 | 端子型號 | 最大扭力 |
|---|---|---|---|
| 1 | ACL | T14-EM11033703 | 13 kgf-cm |
| 2 | AC/N | (DECA) | - |
DC OK 連接器（CN1）
| 引腳 | 功能 | 連接器 |
|---|---|---|
| 1 | DC OK-W | JST PHR-2 |
| 2 | DC COM | JST SPH-002T-P0.5S |
DC OK 信號：閉合表示電源正常，斷開表示故障
?? 重要備注
規格測試條件：230VAC、滿載、25℃。
紋波噪聲測試：12英寸雙絞線 + 0.1μF & 47μF 并聯電容，20MHz 帶寬。
低輸入電壓需降額使用（參考靜態特性曲線）。
電源需安裝在金屬板上進行 EMC 測試（1mm 厚，360×360mm）。
符合 CISPR 32 Class A，在生活環境中可能造成無線電干擾。
