產品類型：1500W 單組輸出開關電源
?? 主要功能與特性
DC OK 信號：TTL 電平，指示電源狀態
遙控功能：支持外部控制（RC+/RC-）
輸入電壓范圍：
交流：180–264VAC
直流：254–370VDC
輸出電壓型號：
5V, 12V, 15V, 24V, 27V, 48V
保護功能：
短路、過載、過壓、過溫保護
內置風扇：強制風冷
高功率密度：7.8W/in3
認證：UL/CUL 等
保固：2年

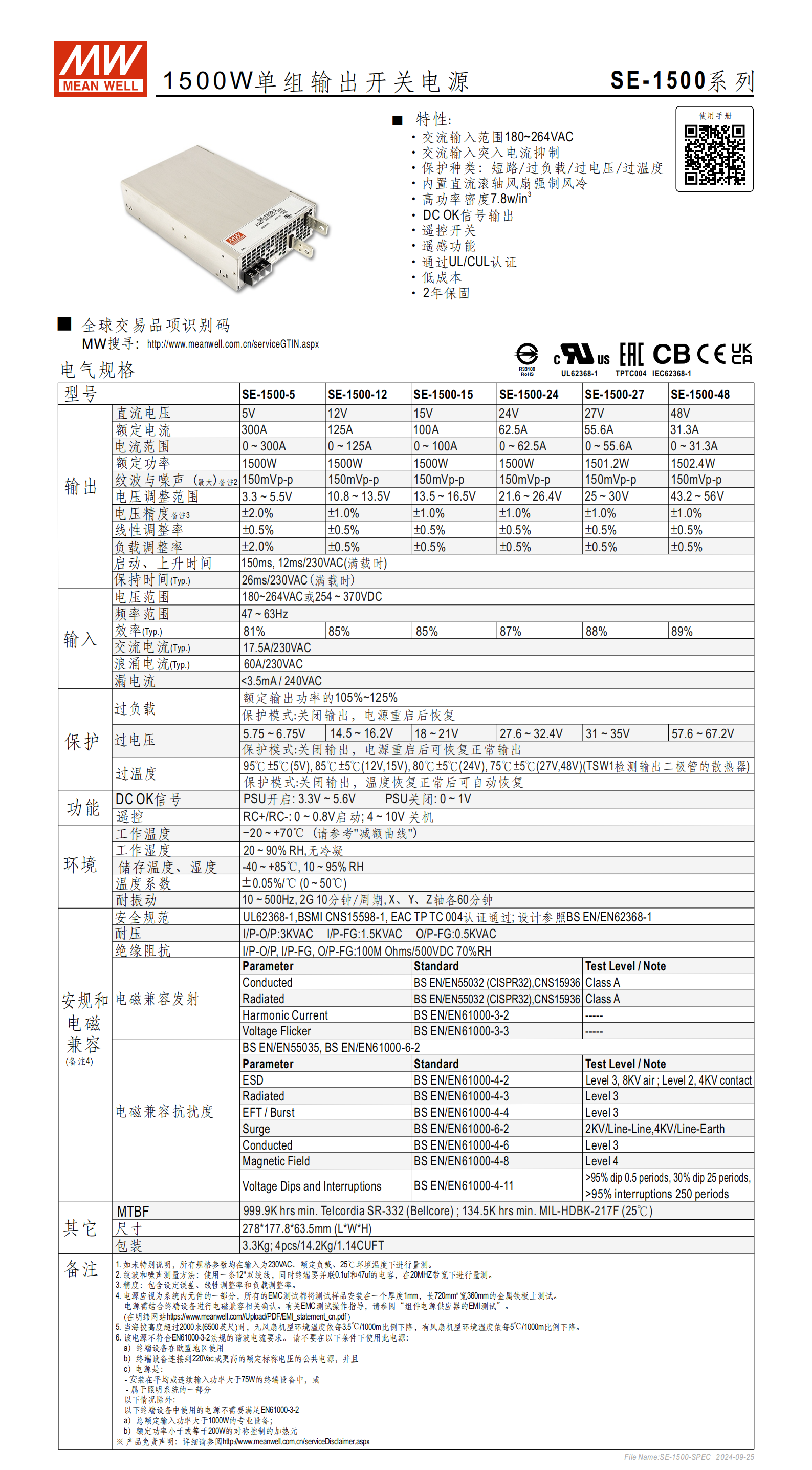

?? 電氣規格概覽
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 | 效率 (典型) |
|---|---|---|---|---|---|
| SE-1500-5 | 5V | 300A | 1500W | 150mVp-p | 81% |
| SE-1500-12 | 12V | 125A | 1500W | 150mVp-p | 85% |
| SE-1500-15 | 15V | 100A | 1500W | 150mVp-p | 85% |
| SE-1500-24 | 24V | 62.5A | 1500W | 150mVp-p | 87% |
| SE-1500-27 | 27V | 55.6A | 1501.2W | 150mVp-p | 88% |
| SE-1500-48 | 48V | 31.3A | 1502.4W | 150mVp-p | 89% |
?? 環境與安規
工作溫度：-20℃ ~ +70℃（參考減額曲線）
存儲溫濕度：-40℃ ~ +85℃, 10–95% RH
絕緣耐壓：
I/P – O/P：3KVAC
I/P – FG：1.5KVAC
O/P – FG：0.5KVAC
絕緣阻抗：100MΩ @ 500VDC, 70% RH
MTBF：
999.9K 小時（Telcordia SR-332）
134.5K 小時（MIL-HDBK-217F, 25℃）

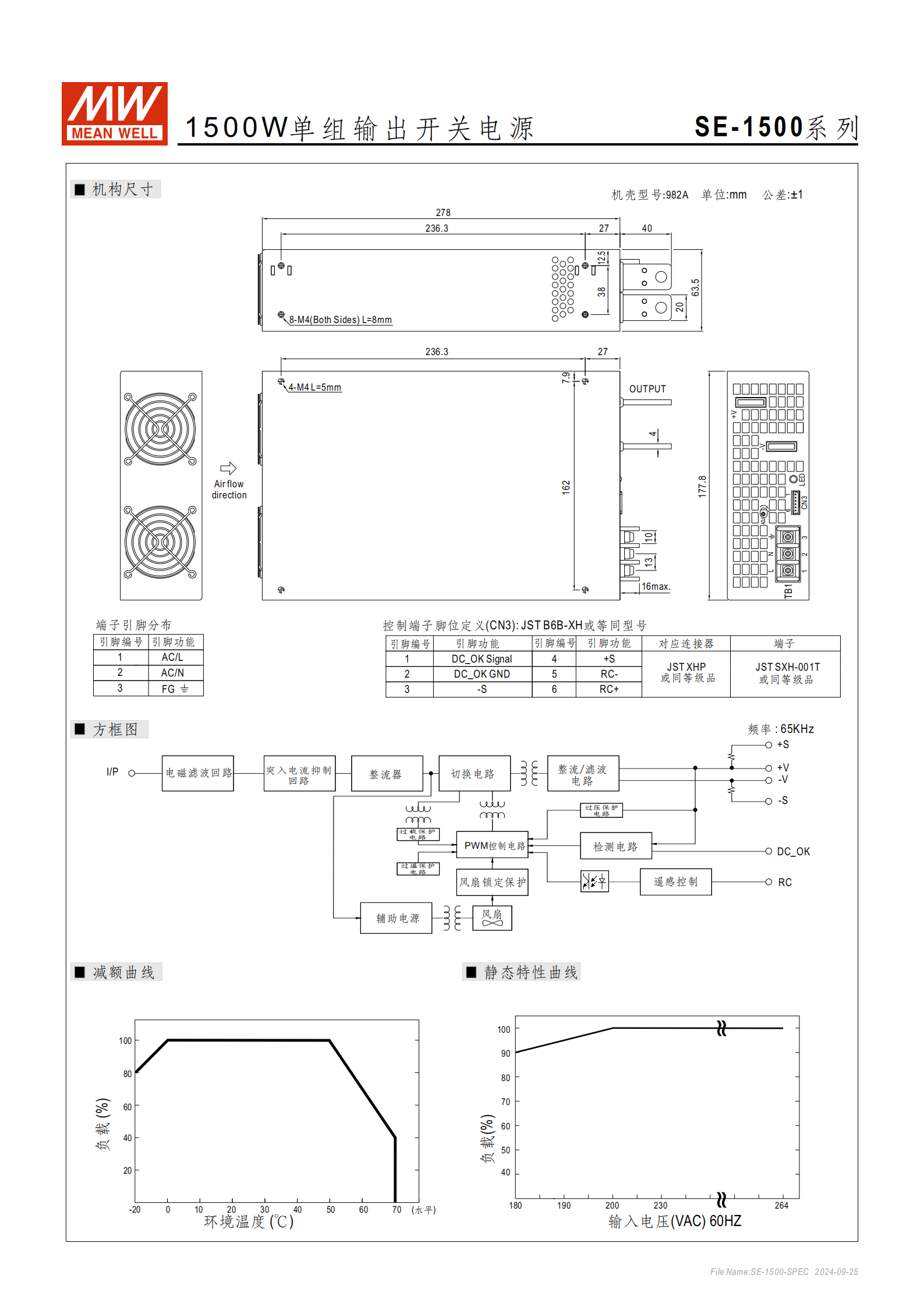

?? 機構尺寸
尺寸：278 × 177.8 × 83.5 mm (L × W × H)
重量：3.3 kg
包裝：4臺/箱，14.2kg/箱，體積 1.14 CUFT

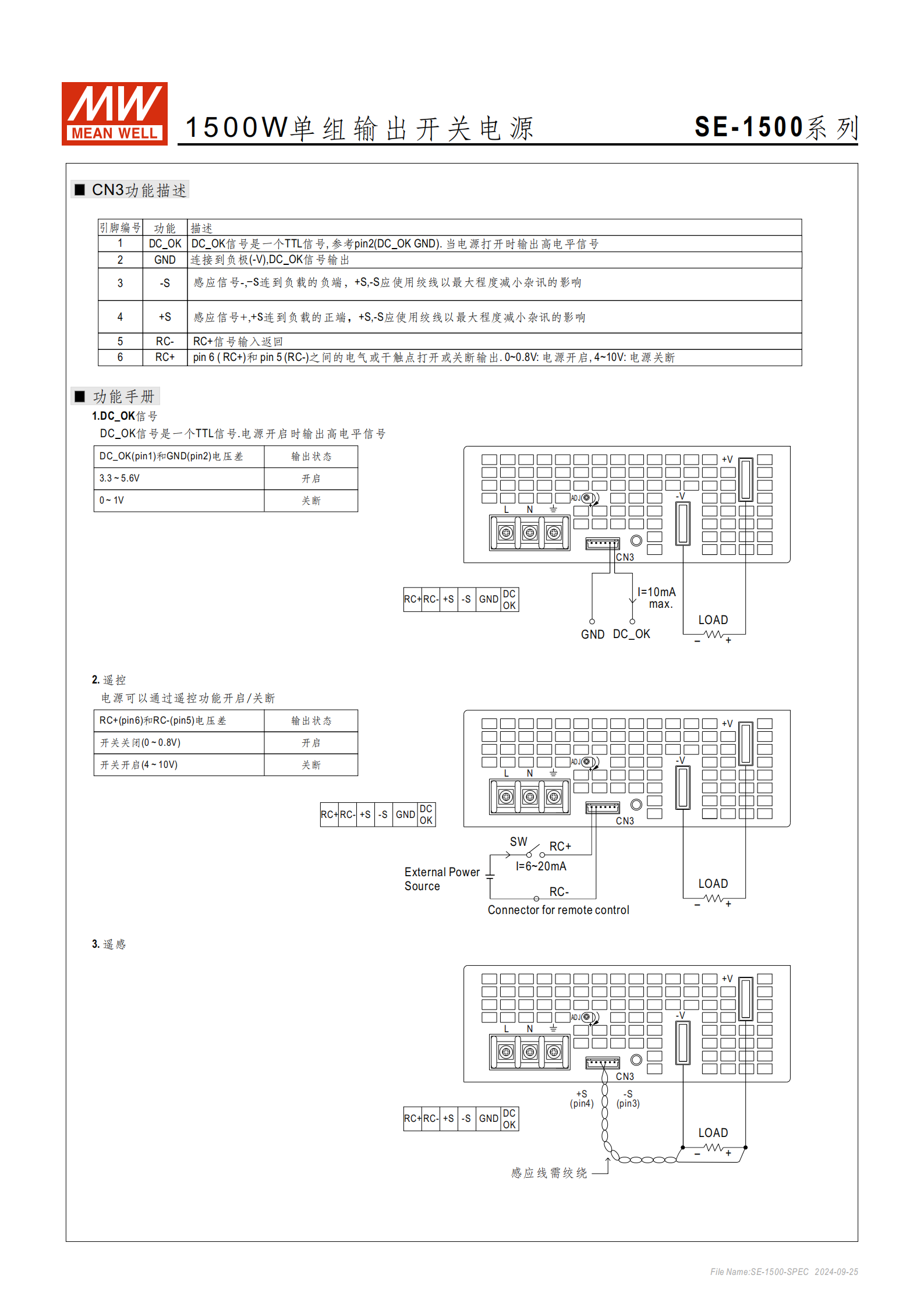

?? 控制接口（CN3）
| 引腳 | 功能 | 描述 |
|---|---|---|
| 1 | DC_OK | TTL 高電平表示電源開啟 |
| 2 | GND | 參考地 |
| 3 | -S | 負端遙感 |
| 4 | +S | 正端遙感 |
| 5 | RC- | 遙控負極 |
| 6 | RC+ | 遙控正極（0–0.8V 開啟，4–10V 關閉） |
?? 注意
諧波電流：該系列電源可能不滿足 EN61000-3-2 標準，使用前需確認系統兼容性。
EMC測試：建議結合實際終端設備進行測試。
