SE-1500 系列 1500W 單組輸出開關電源 具備 180~264VAC/254~370VDC 輸入范圍，涵蓋 5V、12V、15V 等多輸出電壓規格，額定功率 1500W（部分型號略高），擁有短路 / 過負載 / 過電壓 / 過溫度多重保護，支持 DC OK 信號輸出、遙控開關及遙感功能，通過 UL/CUL 等多項認證，高功率密度達 7.8w/in，效率最高 89%，工作溫度范圍 - 20-+70°C，提供 2 年保固，適用于多種對電源穩定性和安全性有要求的設備場景。
一、產品概述
SE-1500 系列 是一款 1500W 單組輸出開關電源，主打高功率密度（7.8w/in）、低成本及高可靠性，通過 UL/CUL、IEC62368-1、BSMI CNS15598-1 等多項安全認證，內置直流滾軸風扇強制風冷，適用于對電源功率、穩定性和保護功能有需求的各類電子設備，提供 2 年產品保固。

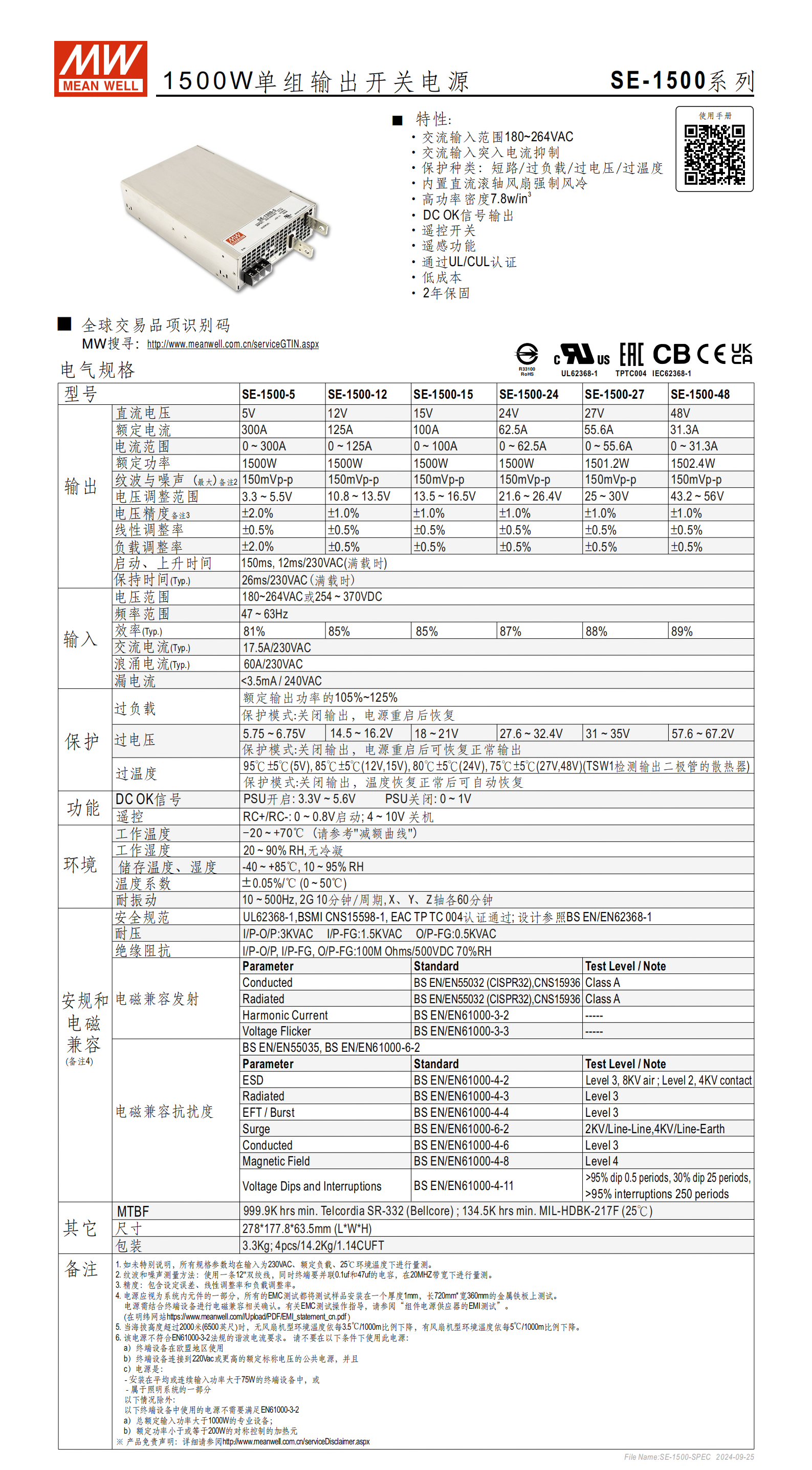

二、核心電氣參數
（1）輸入?yún)?shù)詳情
| 參數名稱 | 具體規格 |
|---|---|
| 電壓范圍 | 180~264VAC 或 254~370VDC |
| 頻率范圍 | 47~63Hz |
| 交流電流（Type） | 17.5A/230VAC |
| 浪涌電流（Tpp） | 60A/230VAC |
| 漏電流 | <3.5mA/240VAC |
| 效率 | 81%（5V）、85%（12V/15V）、87%（24V）、88%（27V）、89%（48V） |
（2）輸出參數詳情
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 電壓調整范圍 | 電壓精度 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|---|
| SE-1500-5 | 5V | 300A | 0-300A | 1500W | 3.3~5.5V | ±2.0% | 150mVp-p |
| SE-1500-12 | 12V | 125A | 0-125A | 1500W | 10.8~13.5V | ±1.0% | 150mVp-p |
| SE-1500-15 | 15V | 100A | 0~100A | 1500W | 13.5~16.5V | ±1.0% | 150mVp-p |
| SE-1500-24 | 24V | 62.5A | 0~62.5A | 1500W | 21.6~26.4V | ±1.0% | 150mVp-p |
| SE-1500-27 | 27V | 55.6A | 0~55.6A | 1501.2W | 25~30V | ±1.0% | 150mVp-p |
| SE-1500-48 | 48V | 31.3A | 0~31.3A | 1502.4W | 43.2~56V | ±1.0% | 150mVp-p |
（3）調整率與時序參數
線性調整率：均為 ±0.5%
負載調整率：均為 ±0.5%
啟動上升時間：150ms（12ms/230VAC 滿載時）
保持時間：26ms/230VAC（滿載時）
溫度系數：±0.05%/°C（0-50°C）
三、保護功能
保護類型：涵蓋短路保護、過負載保護、過電壓保護、過溫度保護
保護模式：
過負載、過電壓保護：關閉輸出，電源重啟后恢復正常
過溫度保護：關閉輸出，溫度恢復正常后自動恢復
過電壓保護閾值：
5V 型號：5.75~6.75V
12V 型號：14.5~16.2V
15V 型號：18~21V
24V 型號：27.6~32.4V
27V 型號：31~35V
48V 型號：57.6~67.2V
過溫度保護閾值：95°C±5°C（5V）、85°C±5°C（12V/15V）、80°C±5°C（24V）、75°C±5°C（27V/48V）

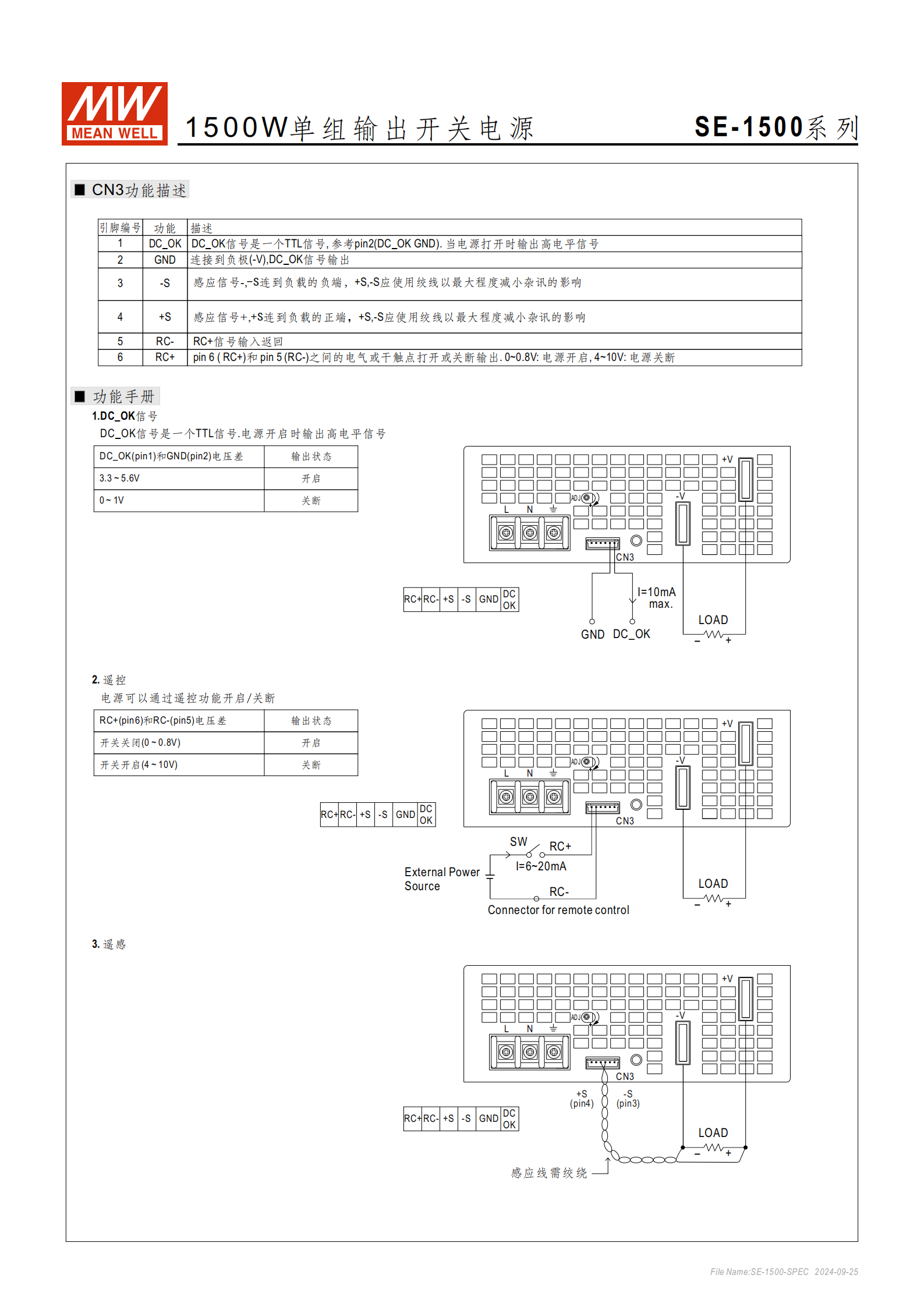

四、核心功能特性
DC OK 信號：
類型：TTL 信號，參考 pin2（DC_OK GND）
輸出狀態：電源開啟時 3.3V~5.6V，電源關閉時 0~1V
遙控開關：
控制方式：通過 RC+（pin6）和 RC-（pin5）之間的電壓差控制
狀態邏輯：0~0.8V 啟動電源，4~10V 關閉電源，最大電流 10mA
遙感功能：
感應信號：+S（pin4，連負載正端）、-S（pin3，連負載負端）
要求：+S、-S 需使用絞線，減小雜訊影響
五、環境與物理參數
環境條件：
工作溫度：-20-+70°C（需參考減額曲線）
工作濕度：20-90% RH，無冷凝
儲存溫度：-40-+85°C
儲存濕度：10-95% RH
耐振動：10-500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

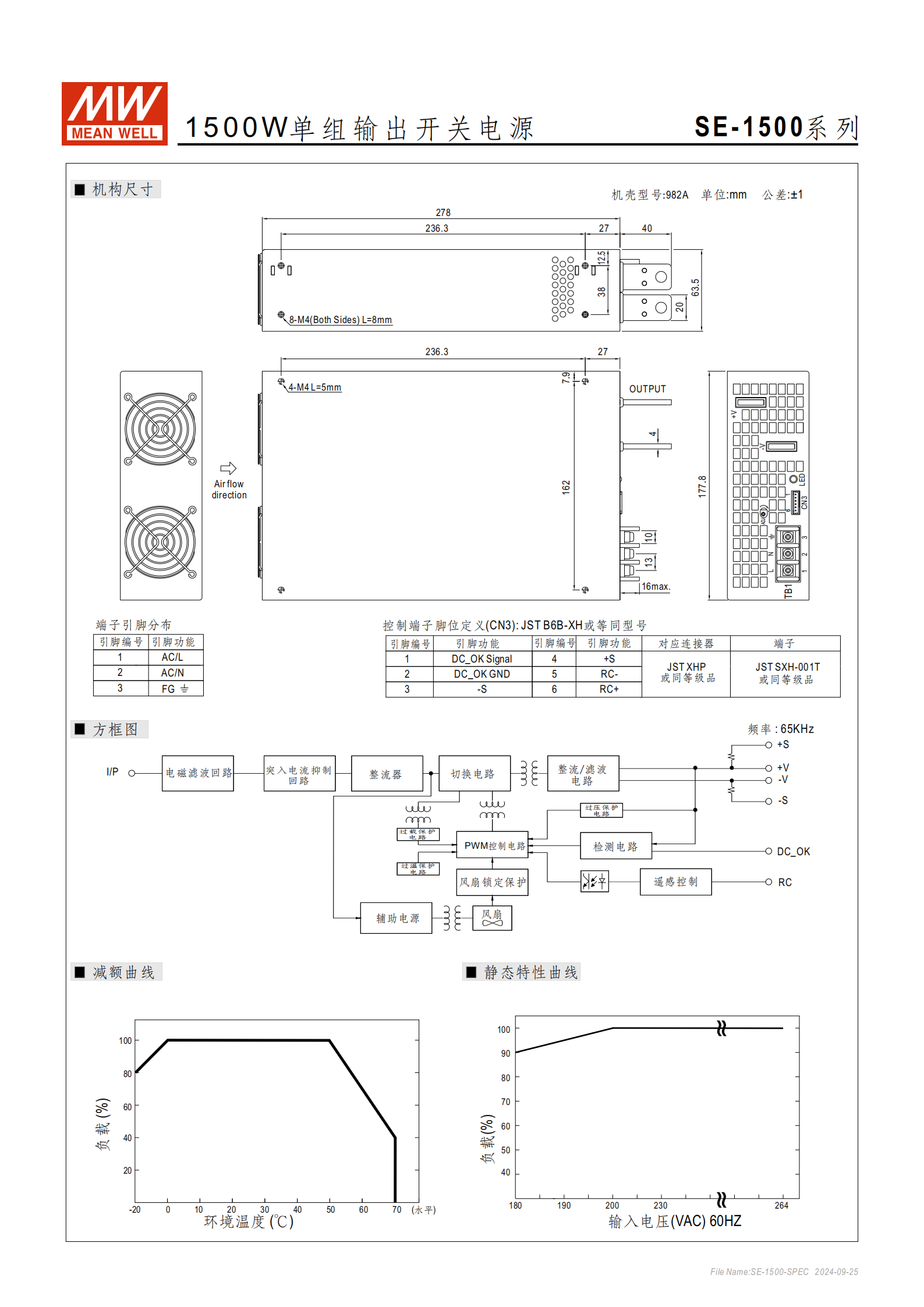

物理規格：
尺寸：278×177.8×63.5mm（L×W×H），公差 ±1mm
重量：單臺 3.3Kg，包裝規格 4pcs / 箱，整箱重量 14.2Kg，體積 1.14CUFT
端子引腳：AC/L（1 腳）、AC/N（2 腳）、FG（3 腳）；控制端子 CN3 為 JST B6B-XH 或等同型號
六、可靠性與安規
MTBF：最小 999.9K hrs（Telcordia SR-332 標準），最小 134.5K hrs（MIL-HDBK-217F 標準，25°C）
耐壓規格：IP-O/P：3KVAC、UP-FG：1.5KVAC、O/P-FG：0.5KVAC
絕緣阻抗：IP-O/P、UP-FG、O/P-FG 均為 100M Ohms/500VDC（70% RH）
電磁兼容：符合 BS EN/EN55032（CISPR32）、CNS15936 Class A 等標準
4. 關鍵問題及答案
問題 1：SE-1500 系列電源的核心輸出特性的差異體現在哪些方面？不同型號適用于什么場景？
答案：核心輸出特性差異主要集中在輸出電壓、額定電流及適配場景，具體如下：
| 型號 | 輸出電壓 | 額定電流 | 適配場景 |
|---|---|---|---|
| SE-1500-5 | 5V | 300A | 需大電流、低電壓供電的設備（如小型控制器、低壓傳感器陣列） |
| SE-1500-12/15 | 12V/15V | 125A/100A | 中等電壓需求的工業控制設備、通信模塊 |
| SE-1500-24/27 | 24V/27V | 62.5A/55.6A | 工業自動化設備、醫療器械、LED 照明系統 |
| SE-1500-48 | 48V | 31.3A | 大功率通信基站、服務器、新能源設備輔助供電 |
| 差異核心邏輯：電壓越低，額定電流越大，適配低電壓大電流負載；電壓越高，電流越小，適配高電壓中功率負載，均滿足 1500W 左右的功率需求。 |
問題 2：SE-1500 系列電源的保護功能如何保障設備安全？過電壓和過溫度保護的關鍵閾值與恢復機制是什么？
答案：該系列電源通過 “短路 / 過負載 / 過電壓 / 過溫度” 四重保護構建安全防線，保護邏輯為 “觸發保護時立即關閉輸出，避免負載設備損壞”，核心閾值與恢復機制如下：
過電壓保護：不同型號閾值為 5.75~67.2V（如 5V 型號 5.75~6.75V、48V 型號 57.6~67.2V），觸發后關閉輸出，需重啟電源恢復正常；
過溫度保護：閾值依型號為 75~95°C±5°C（如 48V 型號 75°C、5V 型號 95°C），通過檢測輸出二級管散熱器溫度觸發，關閉輸出后無需重啟，溫度恢復正常即自動恢復；
短路 / 過負載保護：過負載觸發條件為額定輸出功率的 105%-125%，兩者均觸發輸出關閉，重啟電源即可恢復，可有效避免電源自身及負載因短路、過載燒毀。
問題 3：SE-1500 系列電源的遙控和遙感功能如何操作？實際應用中需注意什么？
答案：
遙控功能操作：通過控制端子 CN3 的 RC+（6 腳）和 RC-（5 腳）實現，當兩腳間電壓為 0~0.8V 時電源啟動，4~10V 時電源關斷，操作時需注意外部控制信號的電流不超過 10mA，避免損壞控制回路；
遙感功能操作：通過 CN3 的 + S（4 腳）和 - S（3 腳）感應負載兩端電壓，+S 接負載正端、-S 接負載負端，可補償線路壓降，確保負載端電壓穩定；
應用注意事項：① 遙控功能需使用匹配的外部電源提供控制信號，電流范圍控制在 6~20mA；② 遙感功能的 + S 和 - S 必須使用絞線連接，最大程度減小雜訊干擾；③ 控制端子需選用 JST B6B-XH 或等同型號連接器，避免接觸不良影響功能觸發。
