產品系列：SE-1000 系列
產品類型：1000W 單組輸出開關電源
?? 主要功能與特性

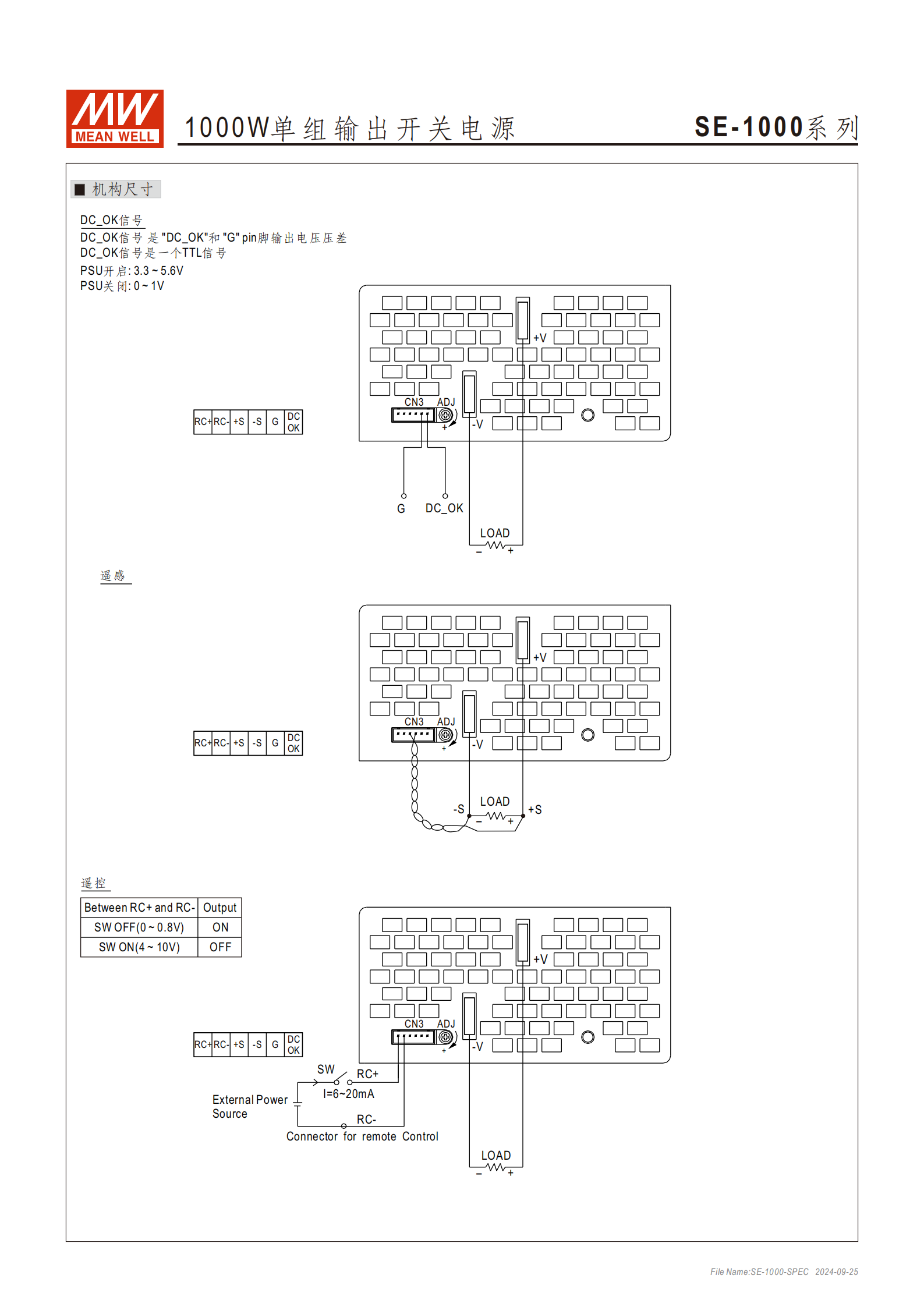

DC OK 信號：提供電源狀態指示（TTL 電平）
遙控功能：支持外部開關控制（RC+/RC- 端子）
輸入電壓范圍：
交流：90–132VAC / 180–264VAC（可通過 TB2 切換）
直流：254–370VDC
輸出電壓型號：
5V, 9V, 12V, 15V, 24V, 48V 等多種規格
保護功能：
短路保護
過載保護
過壓保護
過溫保護
認證與標準：
UL62368-1、CNS15598-1、EAC TP TC 004 等
符合 BS EN/EN62368-1 設計
高功率密度：7.3W/in3
內置強制風冷風扇
2 年保固

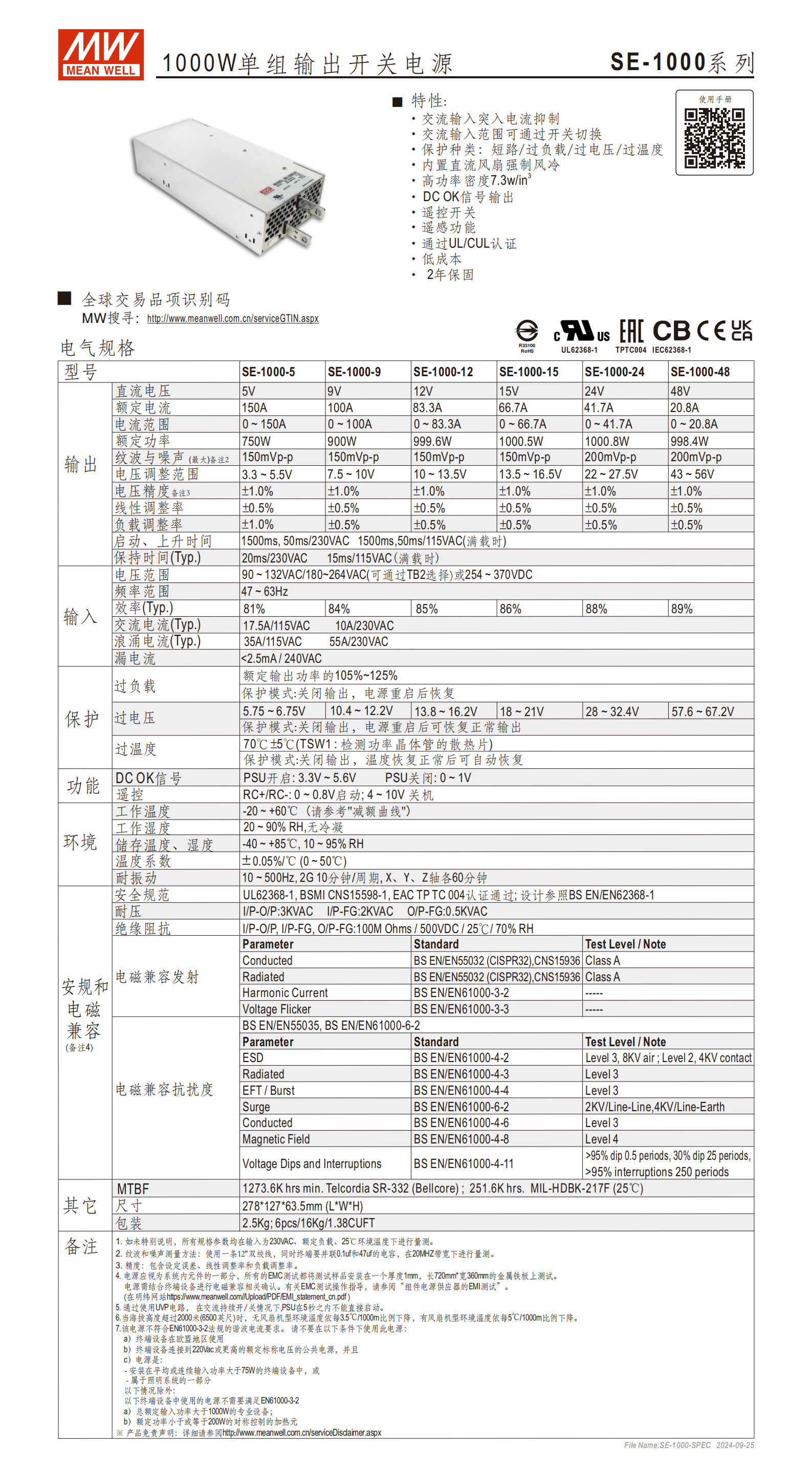

?? 電氣規格概覽
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 | 效率 (典型) |
|---|---|---|---|---|---|
| SE-1000-5 | 5V | 150A | 750W | 150mVp-p | 81% |
| SE-1000-9 | 9V | 100A | 900W | 150mVp-p | 84% |
| SE-1000-12 | 12V | 83.3A | 999.6W | 150mVp-p | 85% |
| SE-1000-15 | 15V | 66.7A | 1000.5W | 150mVp-p | 86% |
| SE-1000-24 | 24V | 41.7A | 1000.8W | 200mVp-p | 88% |
| SE-1000-48 | 48V | 20.8A | 998.4W | 200mVp-p | 89% |
?? 環境與安規
工作溫度：-20℃ ~ +60℃（參考減額曲線）
存儲溫濕度：-40℃ ~ +85℃, 10–95% RH
工作濕度：20–90% RH，無冷凝
海拔影響：超過 2000 米需降額使用
絕緣耐壓：
I/P – O/P：3KVAC
I/P – FG：2KVAC
O/P – FG：0.5KVAC
絕緣阻抗：100MΩ @ 500VDC, 25℃, 70% RH

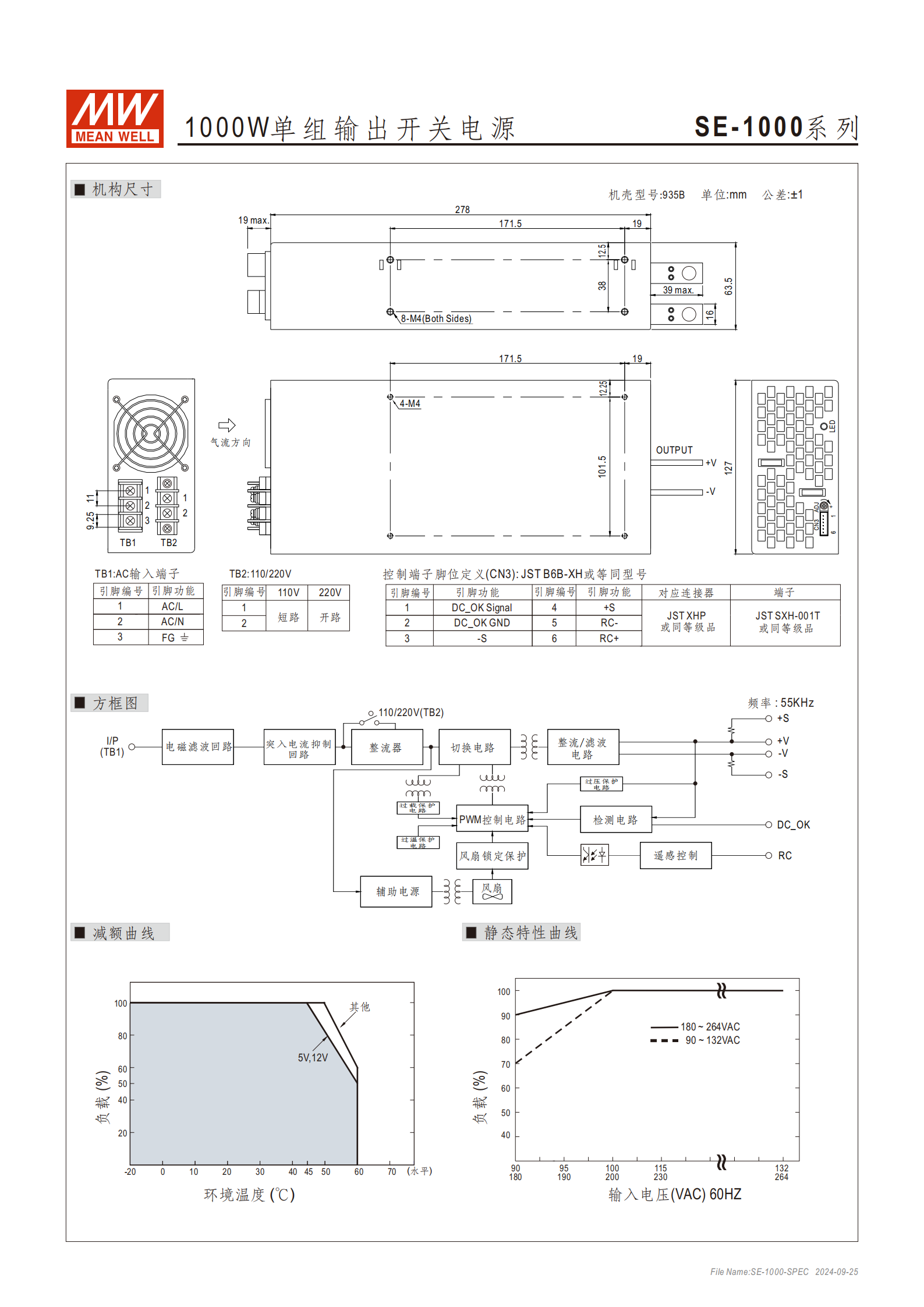

?? 機構尺寸
尺寸：278 × 127 × 63.5 mm (L × W × H)
重量：2.5 kg
包裝：6臺/箱，16kg/箱，體積 1.38 CUFT
?? 重要備注
所有規格測試條件為 230VAC、滿載、25℃。
紋波噪聲測試方法：12英寸雙絞線 + 0.1μF & 47μF 并聯電容，20MHz 帶寬。
EMC 測試需將電源安裝在 1mm 厚金屬板上進行。
該電源不滿足 EN61000-3-2 諧波電流要求，不適用于：
在歐盟使用的終端設備
連接至 220VAC 以上公共電網且功率 > 75W 的設備
照明系統
