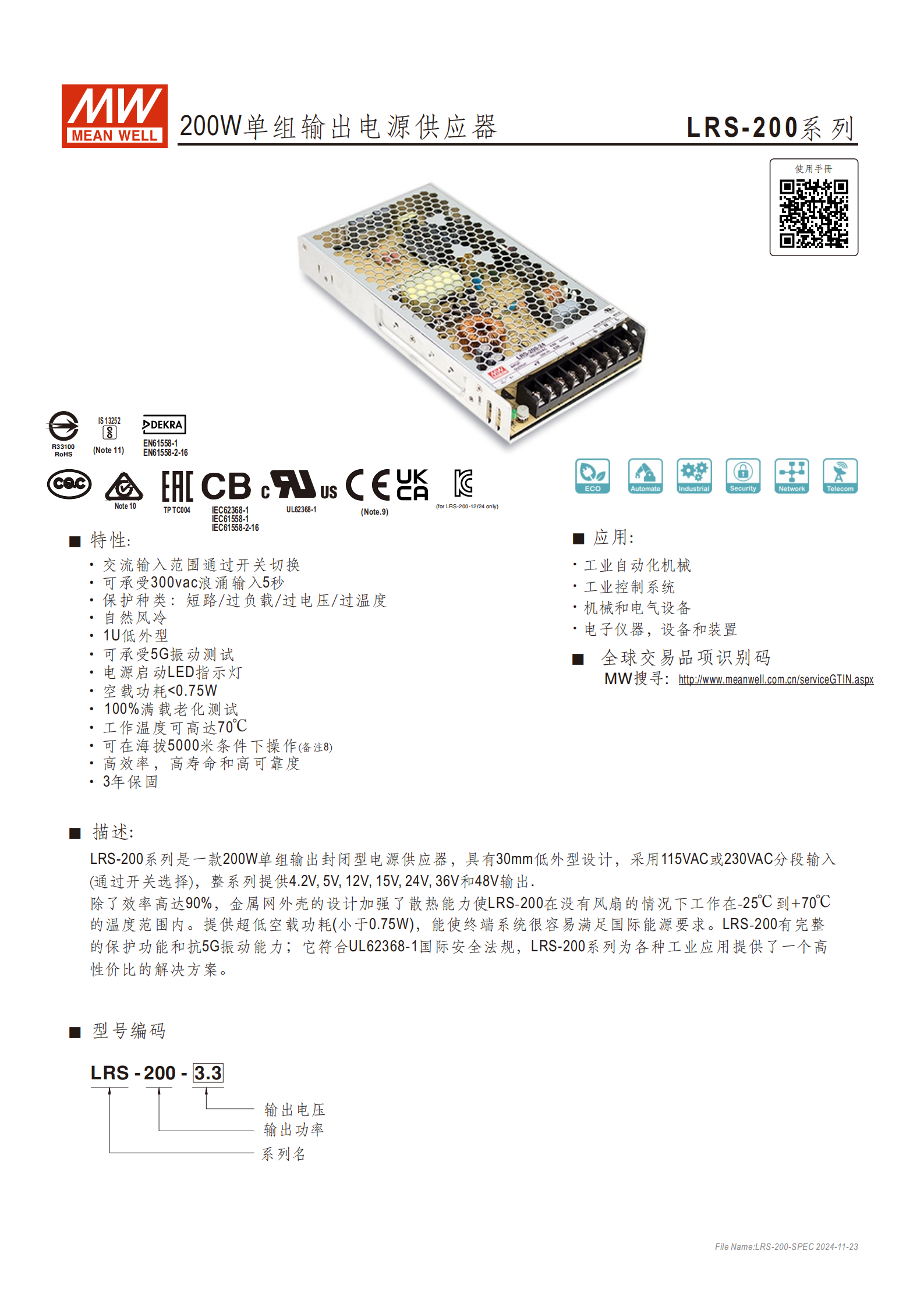

系列名稱：LRS-200
輸出功率：200W
輸出類型：單組直流輸出
輸入方式：115VAC 或 230VAC 需手動切換（通過開關），不支持全范圍自動輸入
主要特性：30mm超薄設計、高效率、過溫保護、自然風冷、金屬網外殼散熱、多國安規認證、適合工業應用
二、主要特性
超薄設計：僅30mm高度（1U標準）
空載功耗：< 0.75W
輸入需切換：115VAC 或 230VAC（非全范圍）
支持高海拔：可在海拔5000米操作（需降額）
過電壓等級III：適用于工業與家電類應用
抗振動能力：5G振動測試
過溫保護：新增過溫保護功能（其他LRS系列無）
3年保固
三、電氣規格（型號示例）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 效率 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| LRS-200-3.3 | 3.3V | 40A | 132W | 83% | 150mVp-p |
| LRS-200-5 | 5V | 40A | 200W | 87% | 150mVp-p |
| LRS-200-12 | 12V | 17A | 204W | 87.5% | 150mVp-p |
| LRS-200-24 | 24V | 8.8A | 211.2W | 89.5% | 150mVp-p |
| LRS-200-48 | 48V | 4.4A | 211.2W | 90% | 200mVp-p |
注：所有數據基于230VAC輸入、額定負載、25℃環境測得。
四、保護功能
過載保護：110%~140%額定功率，打嗝模式（3.3V~36V）/關閉輸出（48V）
過壓保護：各型號有對應保護電壓范圍，保護模式同上
過溫保護：新增功能，保護模式同上
耐壓與絕緣：
I/P-O/P：3.75KVAC
I/P-FG：2KVAC
O/P-FG：0.5KVAC
絕緣阻抗 ≥ 100MΩ（500VDC）
五、安規與電磁兼容認證
安全規范：
IEC/UL62368-1
GB 4943.1
BS EN/EN61558-1,2-16
多國認證：BSMI、EAC、KC、BIS等
EMC 發射：符合 CNS15598、EAC TP TC 020、KS C 9832/9835
EMC 抗擾度：符合 EN55035、EAC TP TC 020、KS C 9832/9835
MTBF：
Telcordia SR-332：≥ 279.4K 小時
MIL-HDBK-217F（25℃）：≥ 2346.8K 小時
六、機械與環境參數
尺寸：215 × 115 × 30 mm（長×寬×高，超薄設計）
重量：約0.66kg
工作溫度：-25℃ ~ +70℃
工作濕度：20~90% RH（無冷凝）
儲存溫濕度：-40~+85℃、10~95% RH
振動測試：5G，10~500Hz，XYZ軸各60分鐘

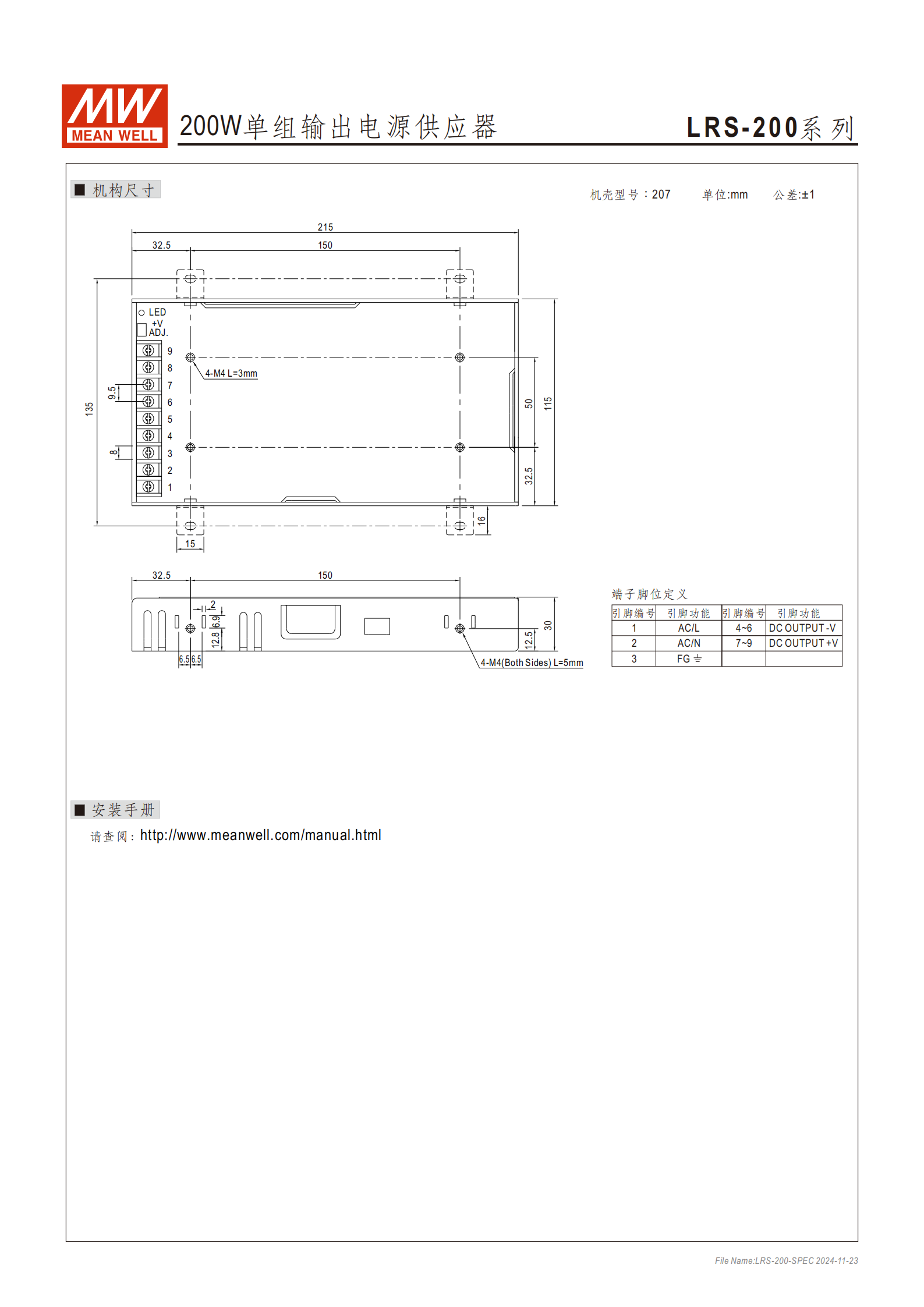

七、結構圖與引腳定義（Page 4）

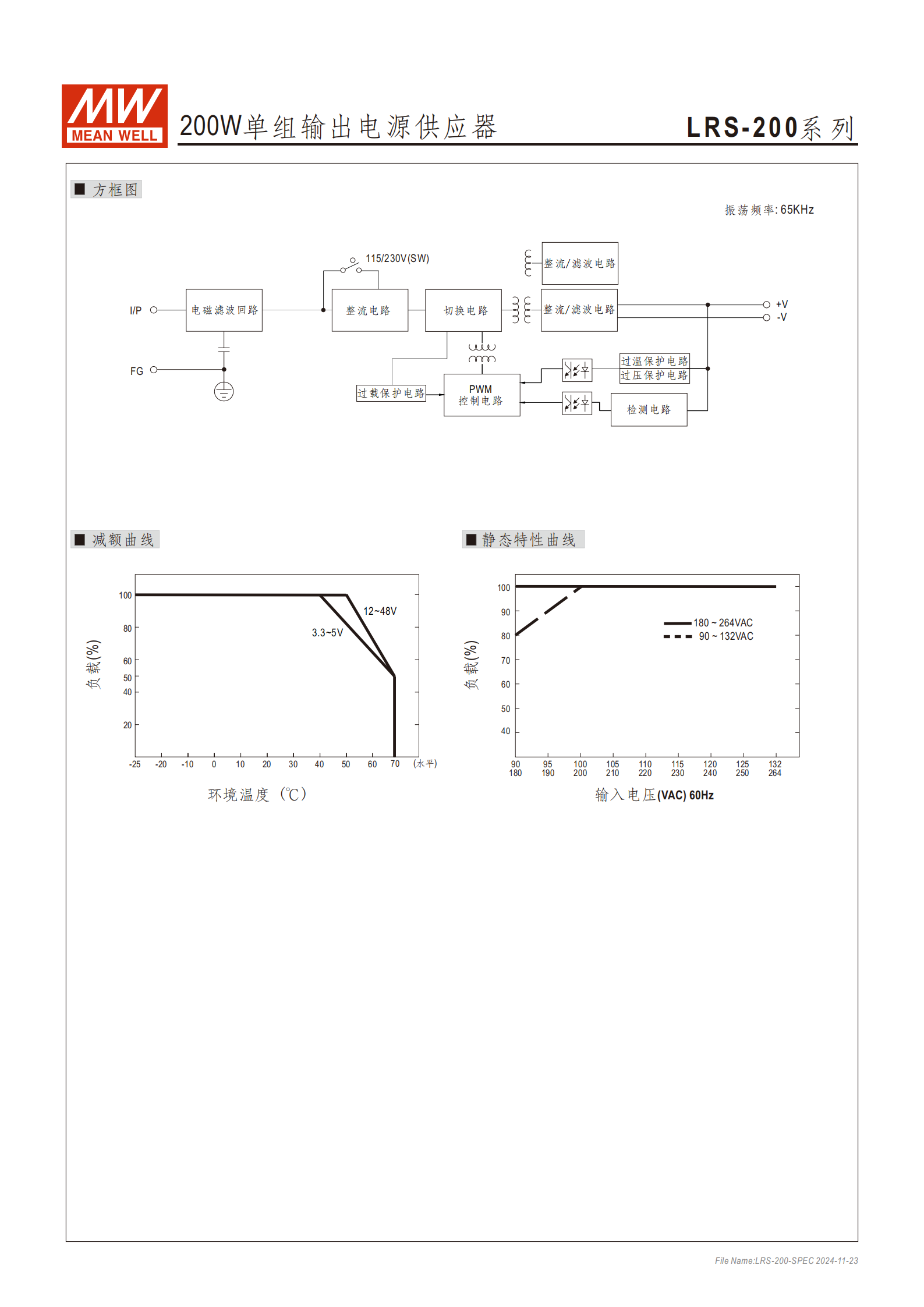

提供方框圖、引腳功能定義、降額曲線、機構尺寸圖等
接線端子定義：
1：AC/L
2：AC/N
3：FG（地）
4-6：DC -V（多引腳并聯）
7-9：DC +V（多引腳并聯）
八、適用場景
工業自動化設備
工業控制系統
機械與電氣設備
電子儀器與裝置
大功率嵌入式系統
? 與LRS-35/50/75/100系列對比：
功率更大：200W
輸入需切換：不支持全范圍自動輸入（需手動選擇115/230VAC）
新增過溫保護
效率略低（部分型號）
空載功耗較高（<0.75W vs <0.3W）
尺寸更大（215mm長 vs 129mm）
MTBF略低
