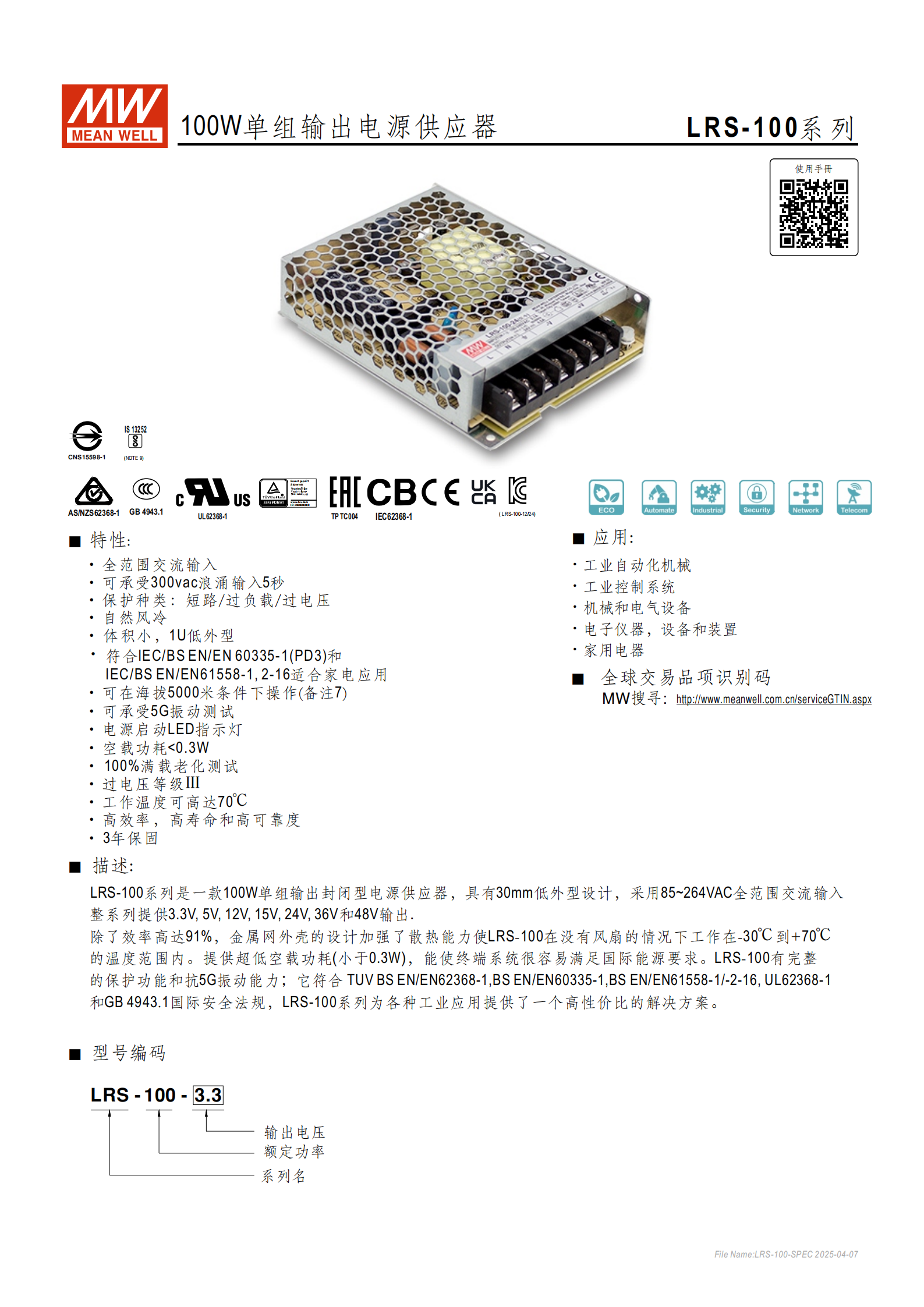

品牌與系列：MEAN WELL（明緯）LRS-100 系列
產品類型：100W 單組輸出封閉型電源供應器

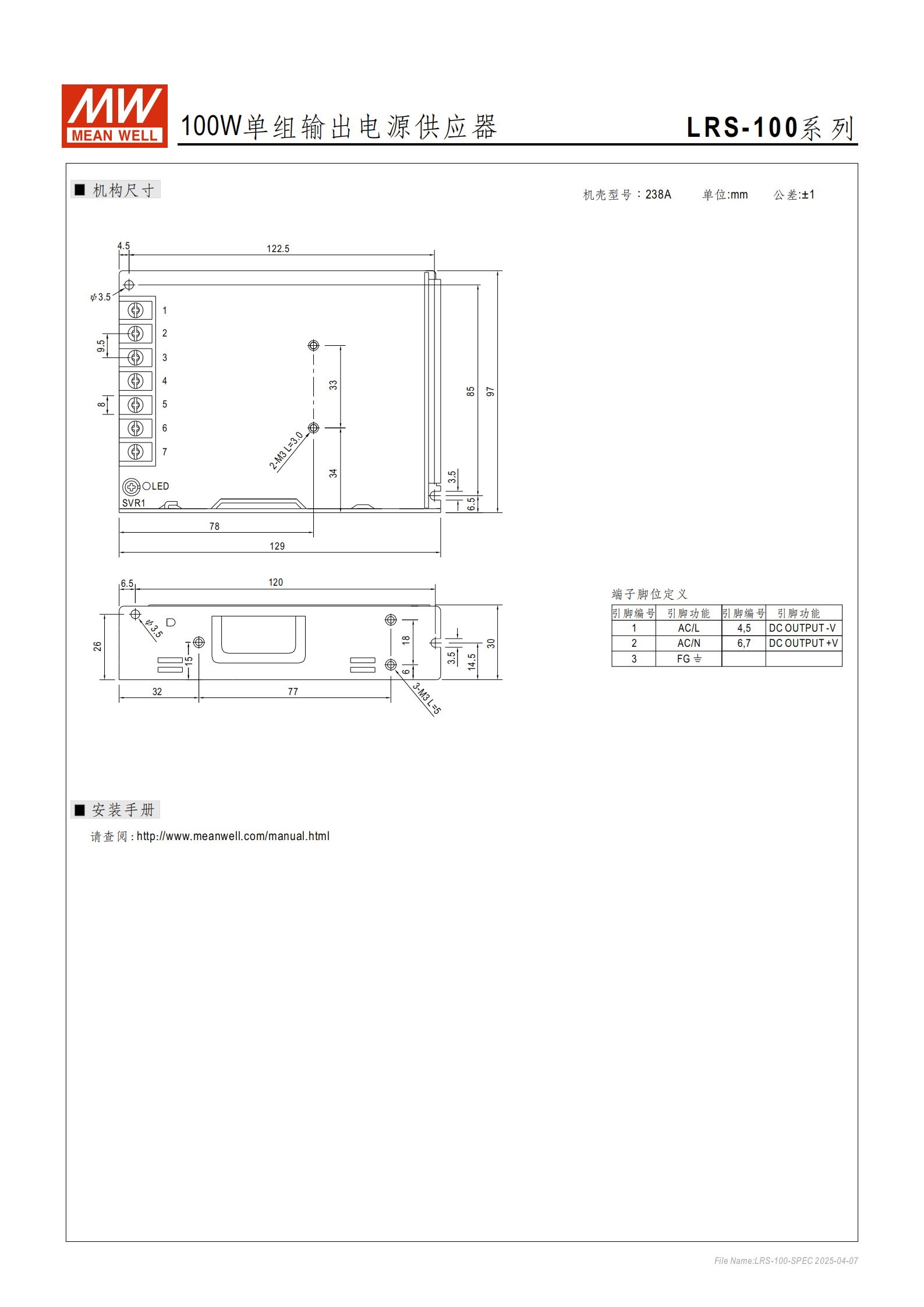

核心設計：30mm 低外型（尺寸 1299730mm，重量 0.33Kg），金屬網外殼加強散熱，自然風冷無需風扇
核心優勢：高效率（高達 91%）、超低空載功耗（<0.3W）、高可靠性（MTBF 最小 3348.9K hrs（Telcordia SR-332 標準）/677.4K hrs（MIL-HDBK-217F 標準））
保固政策：3 年保固

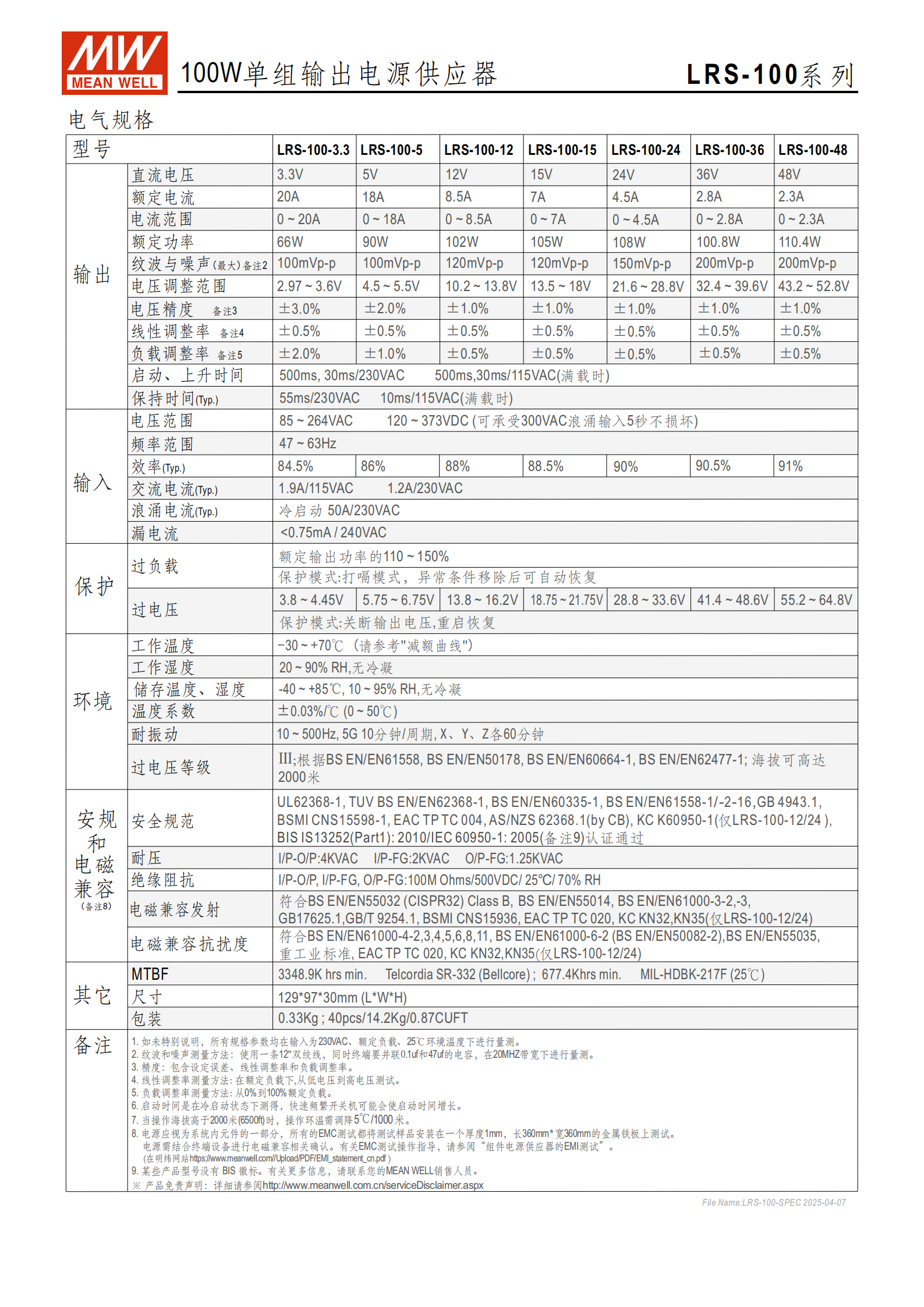

二、電氣規格（關鍵參數匯總表）
| 類別 | 具體參數 | 備注 |
|---|---|---|
| 輸入特性 | 交流輸入范圍：85~264VAC | 全范圍輸入 |
| 頻率范圍：47~63Hz | - | |
| 浪涌電流：冷啟動 50A/230VAC（Typ.） | - | |
| 漏電流：<0.75mA/240VAC | - | |
| 輸出特性（多型號） | 型號 & 輸出電壓 | LRS-100-3.3（3.3V）、LRS-100-5（5V）、LRS-100-12（12V）、LRS-100-15（15V）、LRS-100-24（24V）、LRS-100-36（36V）、LRS-100-48（48V） |
| 額定電流 | 20A、18A、8.5A、7A、4.5A、2.8A、2.3A（對應上述型號） | |
| 額定功率 | 66W、90W、102W、105W、108W、100.8W、110.4W（對應上述型號） | |
| 電壓調整范圍 | 2.97~3.6V、4.5~5.5V、10.8~13.2V、13.5~18V、21.6~28.8V、32.4~39.6V、43.2~52.8V（對應上述型號） | |
| 電壓精度 | ±3.0%（3.3V 型號）、±2.0%（5V 型號）、±1.0%（其余型號） | |
| 負載調整率 | ±2.0%（3.3V 型號）、±1.0%（5V 型號）、±0.5%（其余型號） | |
| 紋波與噪聲（最大） | 100mVp-p（3.3V/5V 型號）、120mVp-p（12V/15V 型號）、150mVp-p（24V 型號）、200mVp-p（36V/48V 型號） | |
| 保護功能 | 過負載保護 | 額定輸出功率的 110~150%，打嗝模式，異常移除后自動恢復 |
| 過電壓保護 | 3.8~4.45V（3.3V 型號）、5.75~6.75V（5V 型號）、13.5~15.75V（12V 型號）、18.75~21.75V（15V 型號）、28.8~33.6V（24V 型號）、41.4~48.6V（36V 型號）、55.2~64.8V（48V 型號），關斷輸出后重啟恢復 | |
| 其他保護 | 短路保護 |
三、環境與物理特性
工作溫度：-30℃~+70℃（海拔 > 2000 米時，每升高 1000 米環溫需降 5℃）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40℃~+85℃，10~95% RH 無冷凝
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G 振動測試（10 分鐘 / 周期）
過電壓等級：Ⅲ 級（依據 BS EN/EN61558 等標準）
四、認證與合規
安全規范：UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1、BS EN/EN61558-1/-2-16、GB4943.1、BSMI CNS15598-1、EAC TP TC004、AS/NZS 62368.1（CB 認證）、KC K60950-1（僅 LRS-100-12/24）、BIS IS13252 (Part1)（備注 9：部分型號無 BIS 徽標）
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）Class B、GB17625.1、GB/T 9254.1 等標準
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN61000-6-2 等重工業標準
耐壓與絕緣：I/P-O/P：4KVAC；I/P-FG：2KVAC；O/P-FG：1.25KVAC；絕緣阻抗≥100M Ohms/500VDC（25℃/70% RH）
五、應用場景
工業自動化機械
工業控制系統
電子儀器、設備和裝置
家用電器（符合 IEC/BS EN/EN 60335-1 (PD3) 和 IEC/BS EN/EN61558-1,2-16 標準）
4. 關鍵問題
問題 1：LRS-100 系列電源供應器的核心適配場景的核心優勢是什么？
答案：核心適配工業自動化、工業控制系統、電子儀器及家用電器，核心優勢包括三點：① 環境適應性強，支持 - 30℃~+70℃寬溫工作、5G 振動抗性，可承受 300VAC 浪涌 5 秒，滿足工業嚴苛環境需求；② 能效與合規性優，空載功耗 < 0.3W，效率高達 91%，符合多項國際能源與安全標準，降低終端設備能耗壓力；③ 可靠性高，自然風冷設計無風扇磨損，MTBF 最小達 3348.9K hrs，搭配 3 年保固，減少維護成本。
問題 2：LRS-100 系列不同型號的輸出電壓、額定電流及額定功率的關鍵差異是什么？
答案：系列包含 7 個核心型號，關鍵差異集中在輸出參數，具體如下表：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| LRS-100-3.3 | 3.3V | 20A | 66W |
| LRS-100-5 | 5V | 18A | 90W |
| LRS-100-12 | 12V | 8.5A | 102W |
| LRS-100-15 | 15V | 7A | 105W |
| LRS-100-24 | 24V | 4.5A | 108W |
| LRS-100-36 | 36V | 2.8A | 100.8W |
| LRS-100-48 | 48V | 2.3A | 110.4W |
| 核心規律：輸出電壓越高，額定電流越低，額定功率圍繞 100W 左右波動，適配不同電壓需求的終端設備。 |
問題 3：LRS-100 系列電源在安裝與使用時需注意哪些關鍵限制條件？
答案：需重點關注 3 點限制：① 海拔限制：默認支持 5000 米操作，但海拔 > 2000 米時，每升高 1000 米需將工作環境溫度降低 5℃；② EMC 測試要求：電源需作為系統內元件，安裝在 1mm 厚、360*360mm 的金屬鐵板上進行 EMC 測試，且需結合終端設備完成電磁兼容確認；③ 啟動與操作限制：冷啟動狀態下測得啟動時間，快速頻繁開關機可能導致啟動時間延長；過電壓保護觸發后需重啟恢復，過負載保護為打嗝模式（異常移除后自動恢復）。
