LRS-50-48 明緯開關

 提示：點擊圖片可以放大

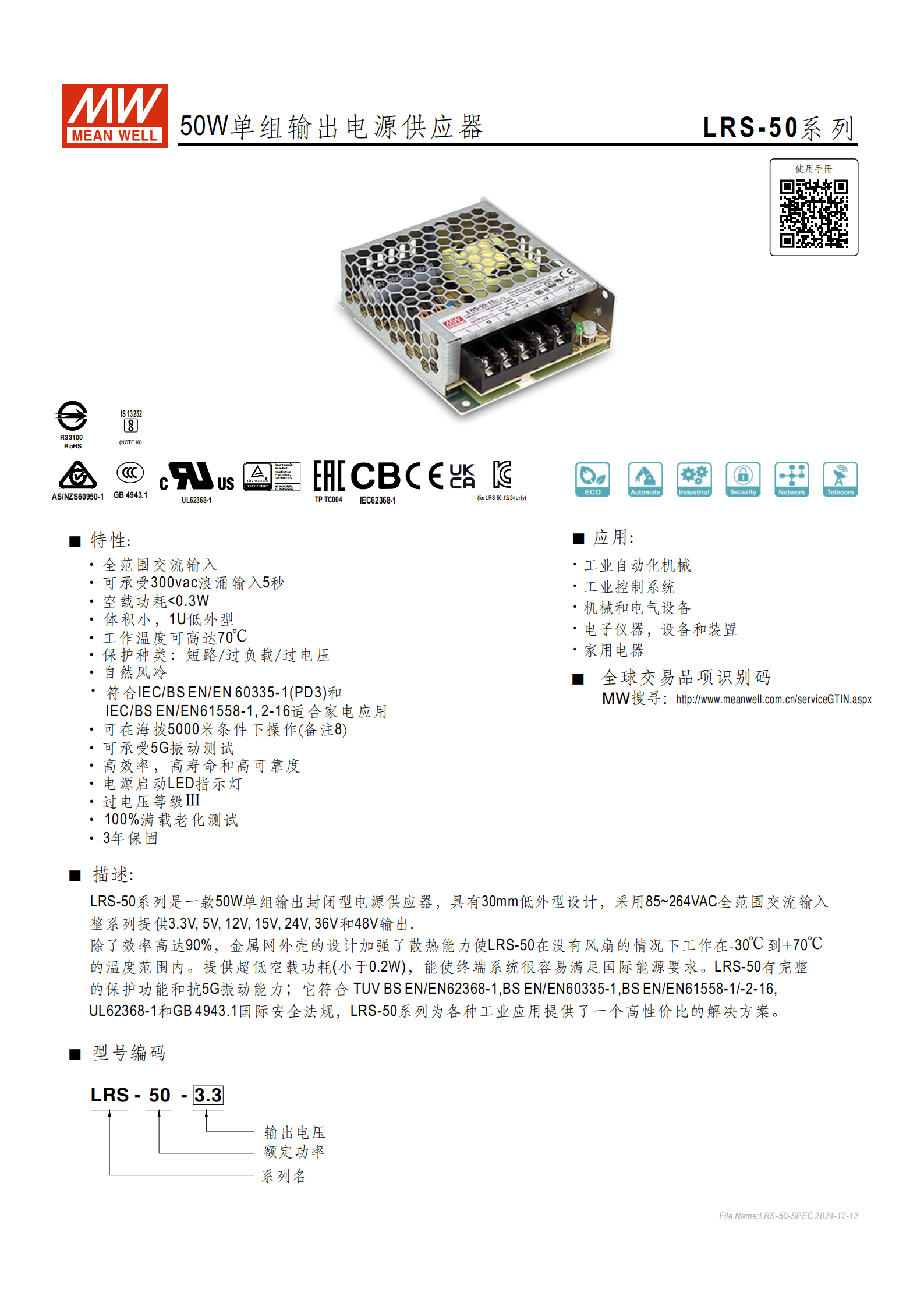

產品概述

  • 品牌與系列：MEAN WELL（明緯）LRS-50 系列，定位為高性價比 50W 單組輸出電源供應器

  • 產品類型：封閉型設計，金屬網外殼（增強散熱），自然風冷，無風扇

  • 核心定位：滿足工業、家電、電子設備等多場景供電需求，符合國際能源要求

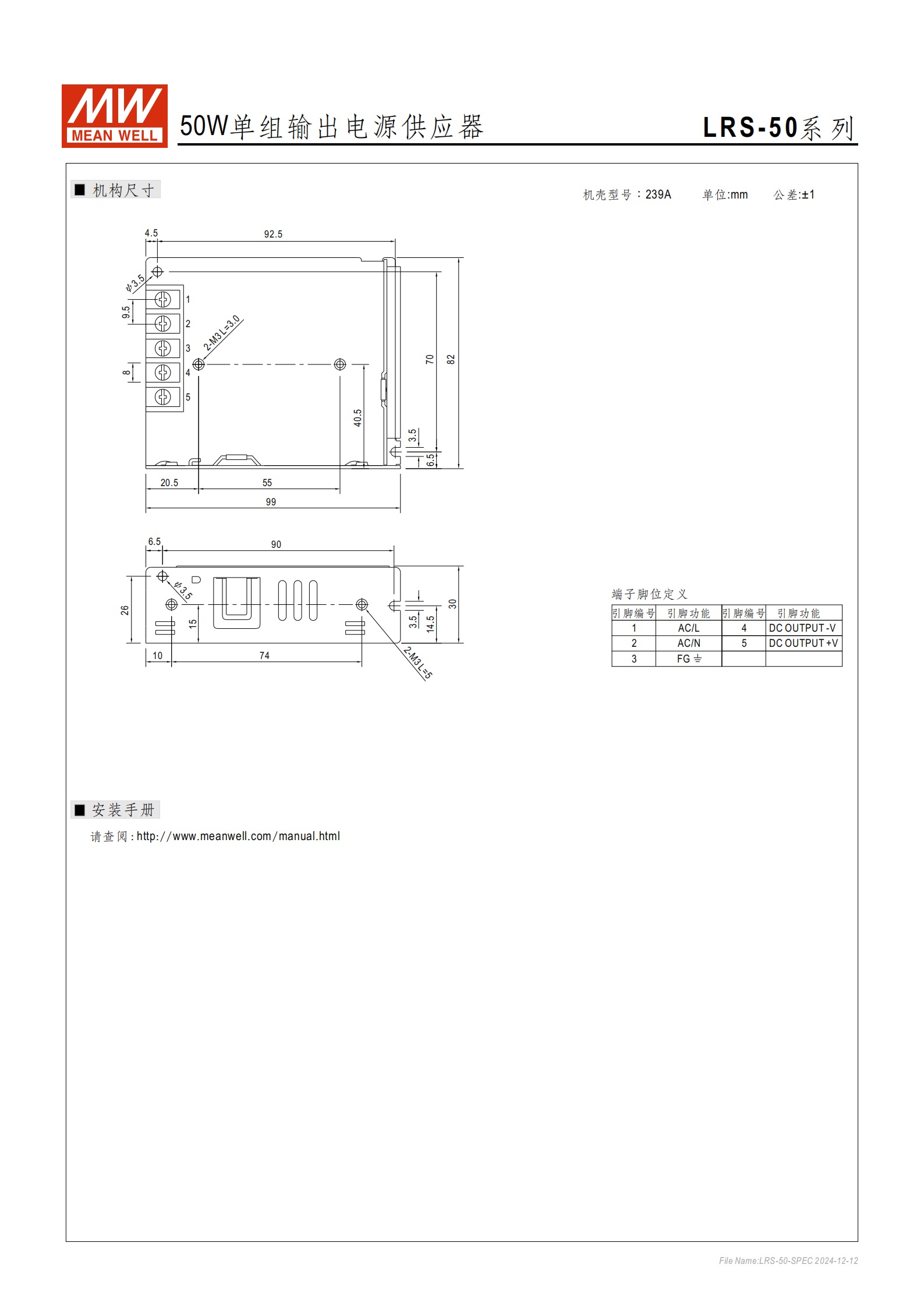

  • 基礎參數：體積 998230mm（1U 低外型），單臺重量 0.21Kg，包裝規格 60pcs/14Kg/0.93CUFT，提供 3 年保固

二、核心特性與優勢

  1. 輸入輸出能力

    • 輸入范圍：85~264VAC 交流輸入（頻率 47~63Hz）、120~373VDC 輸入，支持全球通用電壓；可承受 300vac 浪涌輸入 5 秒

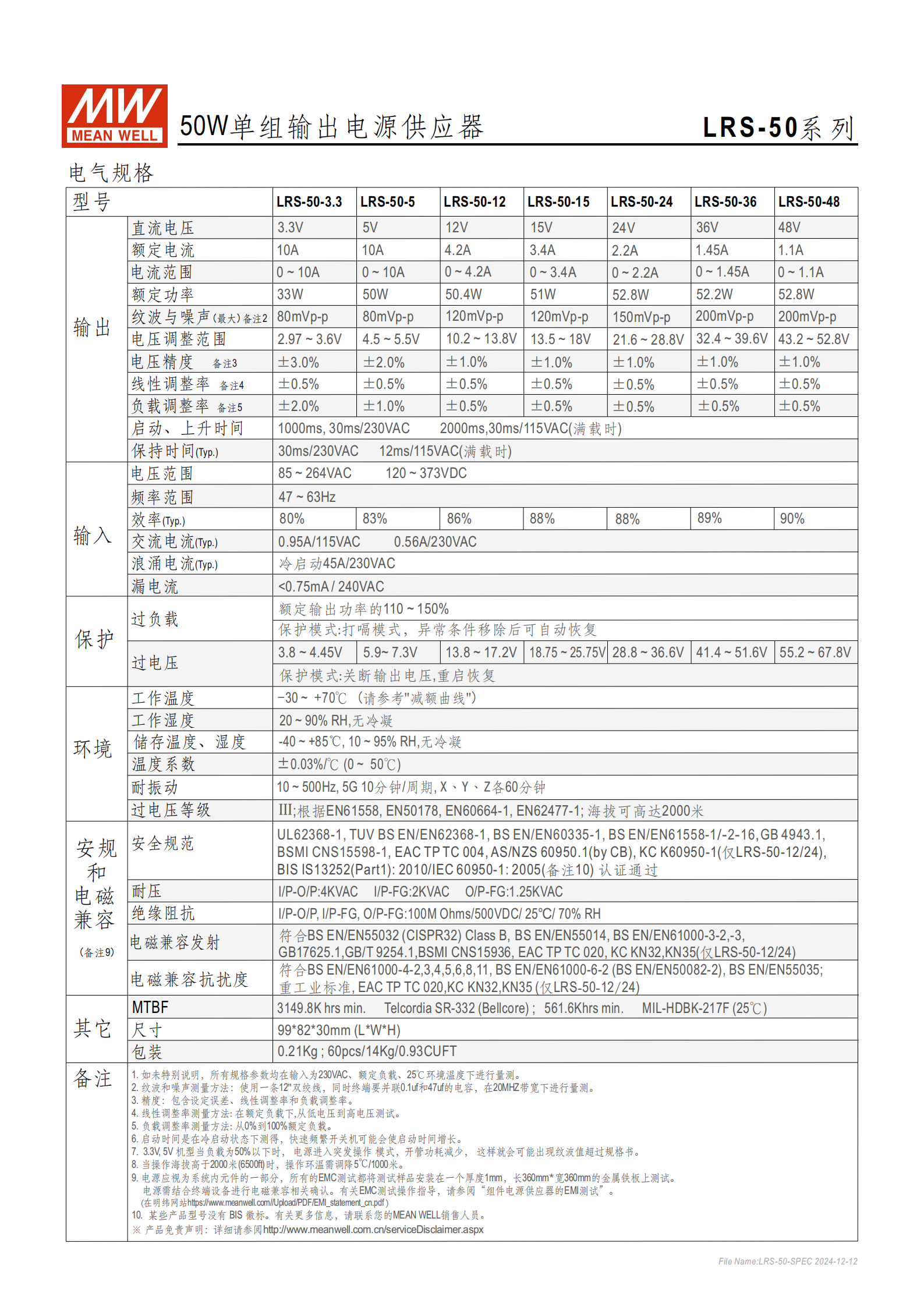

    • 輸出規格：涵蓋 7 種輸出電壓，具體參數如下表：

型號輸出電壓額定電流額定功率電流范圍電壓調整范圍
LRS-50-3.33.3V10A33W0~10A2.97~3.6V
LRS-50-55V10A50W0~10A4.5~5.5V
LRS-50-1212V4.2A50.4W0~4.2A10.2~13.8V
LRS-50-1515V3.4A51W0~3.4A13.5~18V
LRS-50-2424V2.2A52.8W0~2.2A21.6~28.8V
LRS-50-3636V1.45A52.2W0~1.45A32.4~39.6V
LRS-50-4848V1.1A52.8W0~1.1A43.2~52.8V

  1. 能效與環境適應性

    • 能效表現：效率范圍 80%~90%（LRS-50-48 型號最高達 90%），空載功耗 < 0.2W，滿足國際能源標準

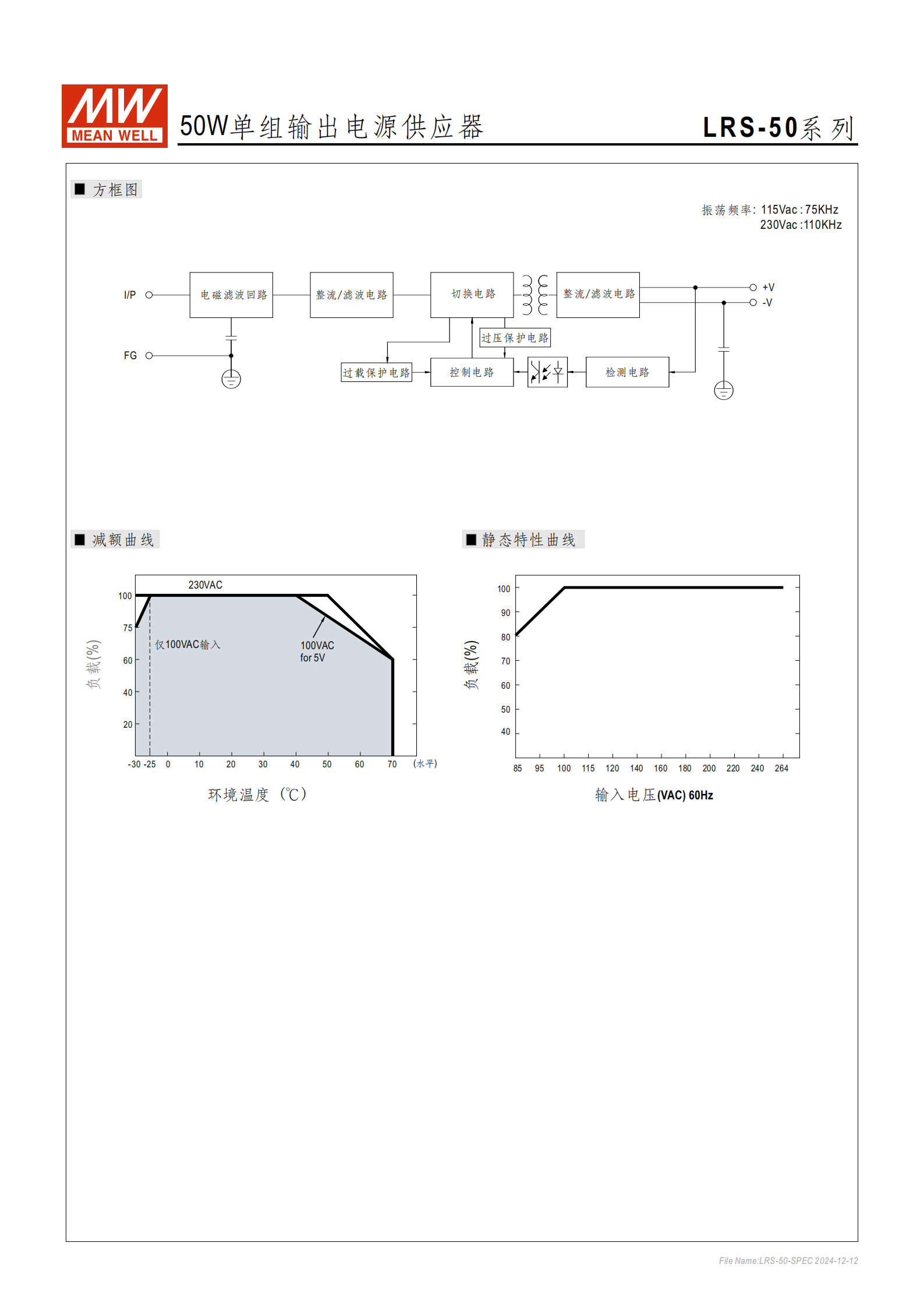

    • 工作環境：-30℃~+70℃工作溫度（需參考減額曲線），20~90% RH 無冷凝工作濕度；儲存溫度 - 40~+85℃，儲存濕度 10~95% RH 無冷凝；溫度系數 ±0.03%/℃（0~50℃）

    • 特殊環境適配：可在海拔 5000 米操作（海拔高于 2000 米時，環境溫度需每升高 1000 米調降 5℃）；抗振動能力達 10~500Hz、5G，X/Y/Z 軸各 60 分鐘測試合格

  2. 安全與可靠性

    • 過負載保護：額定輸出功率的 110~150%，打嗝模式，異常移除后自動恢復

    • 過電壓保護：不同型號保護電壓范圍 3.8~67.8V，關斷輸出電壓后重啟恢復

    • 其他保護：短路保護（打嗝模式）

    • 保護功能：

    • 安全認證：通過 UL62368-1、TUV BS EN/EN62368-1、GB4943.1、BS EN/EN60335-1 等多項國際安全法規認證；過電壓等級 Ⅲ（符合 EN61558 等標準）

    • 電磁兼容：發射符合 BS EN/EN55032（CISPR32）Class B、GB17625.1 等標準；抗擾度符合重工業標準及 BS EN/EN61000 系列標準

    • 可靠性：100% 滿載老化測試；MTBF 最低 561.6Khrs（MIL-HDBK-217F 標準，25℃），最高 3149.8Khrs（Telcordia SR-332 標準）

三、應用場景

  • 工業領域：工業自動化機械、工業控制系統

  • 電子設備：電子儀器、各類電子裝置

  • 家用電器：符合 IEC/BS EN/EN 60335-1（PD3）等家電應用標準

  • 其他：各類機械和電氣設備

四、關鍵備注

  1. 所有規格參數默認在 230VAC 輸入、額定負載、25℃環境溫度下量測

  2. 3.3V、5V 機型負載低于 50% 時，可能進入突發操作模式，紋波值可能超規格

  3. 部分型號無 BIS 徽標，詳情需咨詢 MEAN WELL 銷售人員

  4. EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上進行，需結合終端設備確認電磁兼容

關鍵問題

問題 1：LRS-50 系列電源的輸出規格有哪些選擇？不同型號的核心輸出參數（電壓、電流、功率）有何差異？

答案：LRS-50 系列提供 7 種輸出電壓選擇，分別為 3.3V、5V、12V、15V、24V、36V、48V，對應型號的核心輸出參數如下：

型號輸出電壓額定電流額定功率
LRS-50-3.33.3V10A33W
LRS-50-55V10A50W
LRS-50-1212V4.2A50.4W
LRS-50-1515V3.4A51W
LRS-50-2424V2.2A52.8W
LRS-50-3636V1.45A52.2W
LRS-50-4848V1.1A52.8W
各型號電流范圍均為 0~ 額定電流，電壓調整范圍為額定電壓的 ±10% 左右（3.3V 型號為 2.97~3.6V，5V 型號為 4.5~5.5V 等）。


問題 2：LRS-50 系列電源在環境適應性和可靠性方面有哪些優勢？適用于哪些特殊場景？

答案：環境適應性與可靠性優勢如下：

  1. 溫度適應：工作溫度范圍 - 30℃~+70℃，儲存溫度 - 40~+85℃，支持自然風冷，無需風扇；

  2. 濕度適應：工作濕度 20~90% RH、儲存濕度 10~95% RH，均無冷凝要求；

  3. 特殊環境：可在海拔 5000 米操作（海拔 > 2000 米時每 1000 米降 5℃環境溫度），抗 5G 振動（10~500Hz，X/Y/Z 軸各 60 分鐘測試）；

  4. 可靠性：100% 滿載老化測試，MTBF 最低 561.6Khrs（MIL-HDBK-217F 標準），具備短路 / 過負載 / 過電壓三重保護，異常后可自動恢復（過負載為打嗝模式，過電壓為重啟恢復）。適用的特殊場景包括：高海拔地區（如高原工業設備）、高低溫環境（如戶外電子設備、工業車間）、振動環境（如機械設備配套電源）等。

問題 3：LRS-50 系列電源符合哪些安全與電磁兼容標準？在選型時需注意哪些認證相關事項？

答案：安全與電磁兼容標準如下：

  1. 安全規范：符合 UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1、BS EN/EN61558-1/-2-16、GB4943.1、BSMI CNS15598-1、EAC TP TC 004、AS/NZS 60950.1（CB 認證）、KC K60950-1（僅 12V/24V 型號）、BIS IS13252（Part1，2010/IEC 60950-1:2005）；

  2. 電磁兼容：發射符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN55014、GB17625.1、GB/T 9254.1 等標準；抗擾度符合 BS EN/EN61000-4 系列、BS EN/EN61000-6-2 等重工業標準及 EAC TP TC 020、KC KN32/KN35（僅 12V/24V 型號）。選型注意事項：

  3. 部分型號無 BIS 徽標，需提前咨詢銷售人員確認；

  4. KC K60950-1、KN32/KN35 認證僅適用于 LRS-50-12 和 LRS-50-24 型號，涉及韓國市場應用需優先選擇這兩個型號；

  5. 電源需視為系統內元件，EMC 測試需結合終端設備及指定金屬鐵板安裝條件進行，最終需通過終端設備整體電磁兼容確認。
