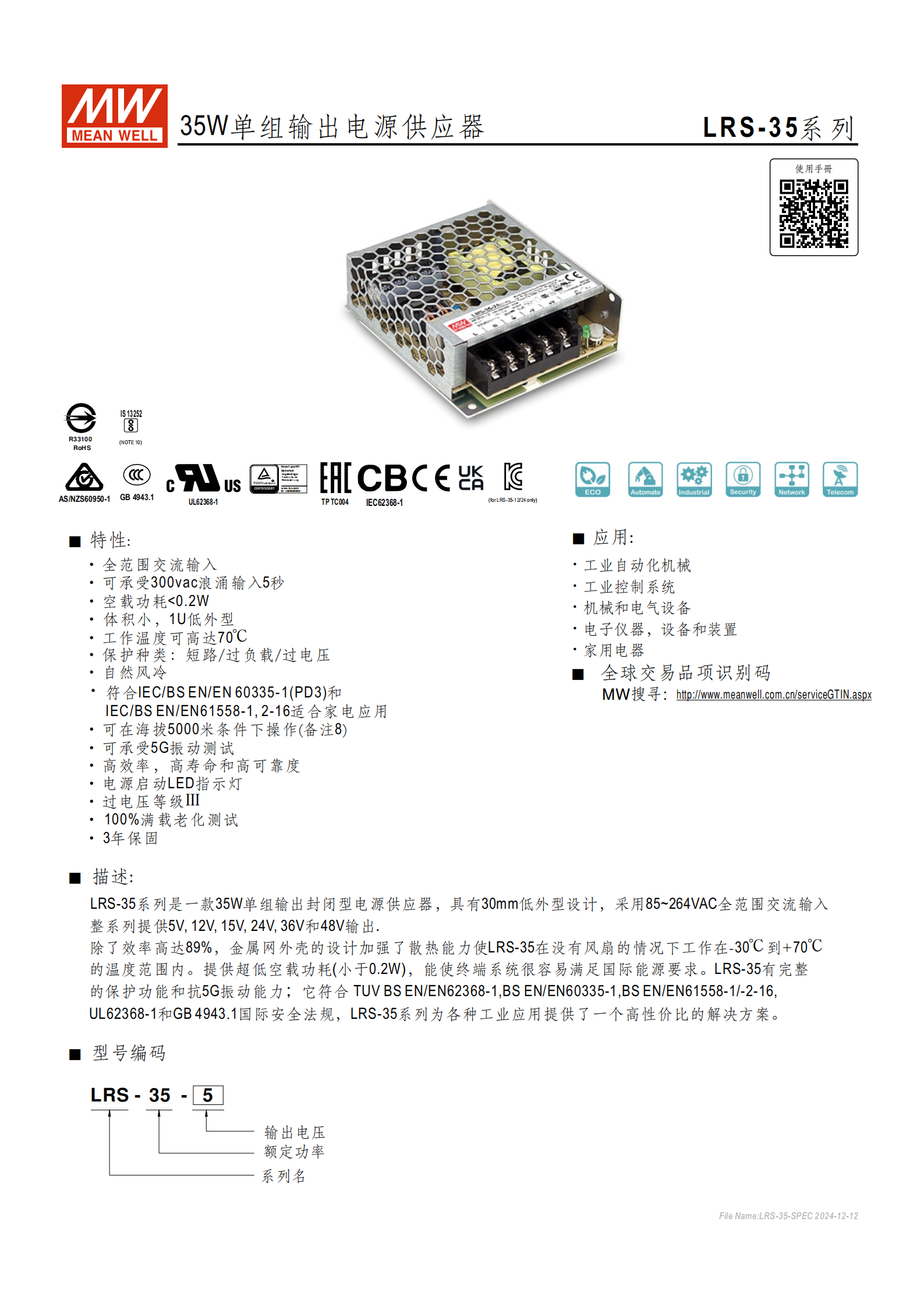

品牌與系列：MEAN WELL（明緯）LRS-35 系列，定位 35W 單組輸出封閉型電源供應器
核心設計：30mm 低外型（1U），金屬網外殼加強散熱，自然風冷設計，無需風扇
核心優勢：高效率（最高 89%）、超低空載功耗（<0.2W）、寬溫工作、高可靠性，通過 100% 滿載老化測試
保固政策：3 年保固

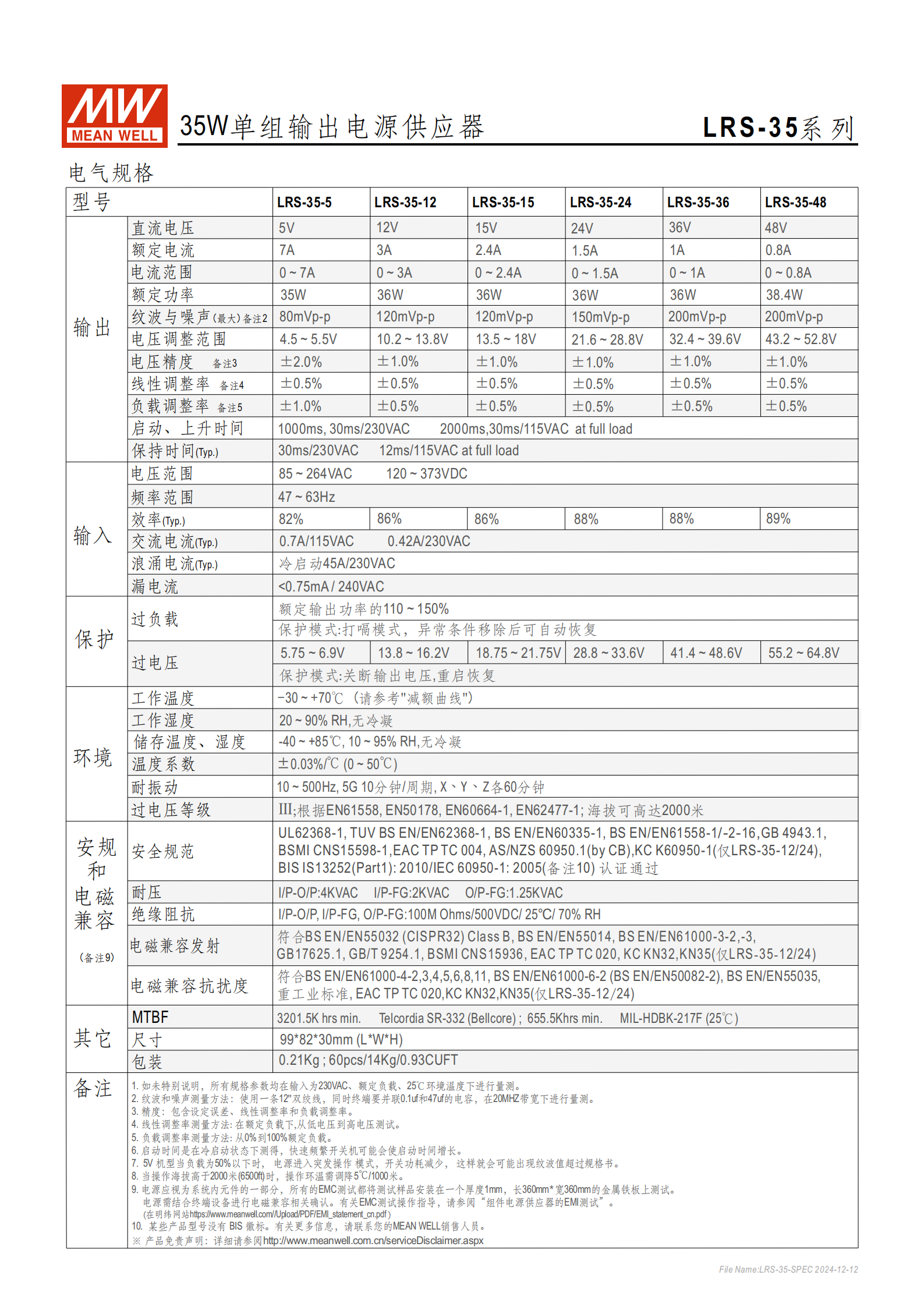

二、電氣規格詳情
| 規格項 | LRS-35-5 | LRS-35-12 | LRS-35-15 | LRS-35-24 | LRS-35-36 | LRS-35-48 |
|---|---|---|---|---|---|---|
| 輸出直流電壓 | 5V（可調 4.5~5.5V） | 12V（可調 10.2~13.8V） | 15V（可調 13.5~18V） | 24V（可調 21.6~28.8V） | 36V（可調 32.4~39.6V） | 48V（可調 43.2~52.8V） |
| 額定電流 | 7A | 3A | 2.4A | 1.5A | 1A | 0.8A |
| 電流范圍 | 0~7A | 0~3A | 0~2.4A | 0~1.5A | 0~1A | 0~0.8A |
| 額定功率 | 35W | 36W | 36W | 36W | 36W | 38.4W |
| 電壓精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
| 紋波與噪聲（最大） | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
三、輸入與環境參數
輸入電壓范圍：85~264VAC（交流）、120~373VDC（直流）
輸入頻率范圍：47~63Hz
浪涌電流：冷啟動 45A/230VAC
漏電流：<0.75mA/240VAC

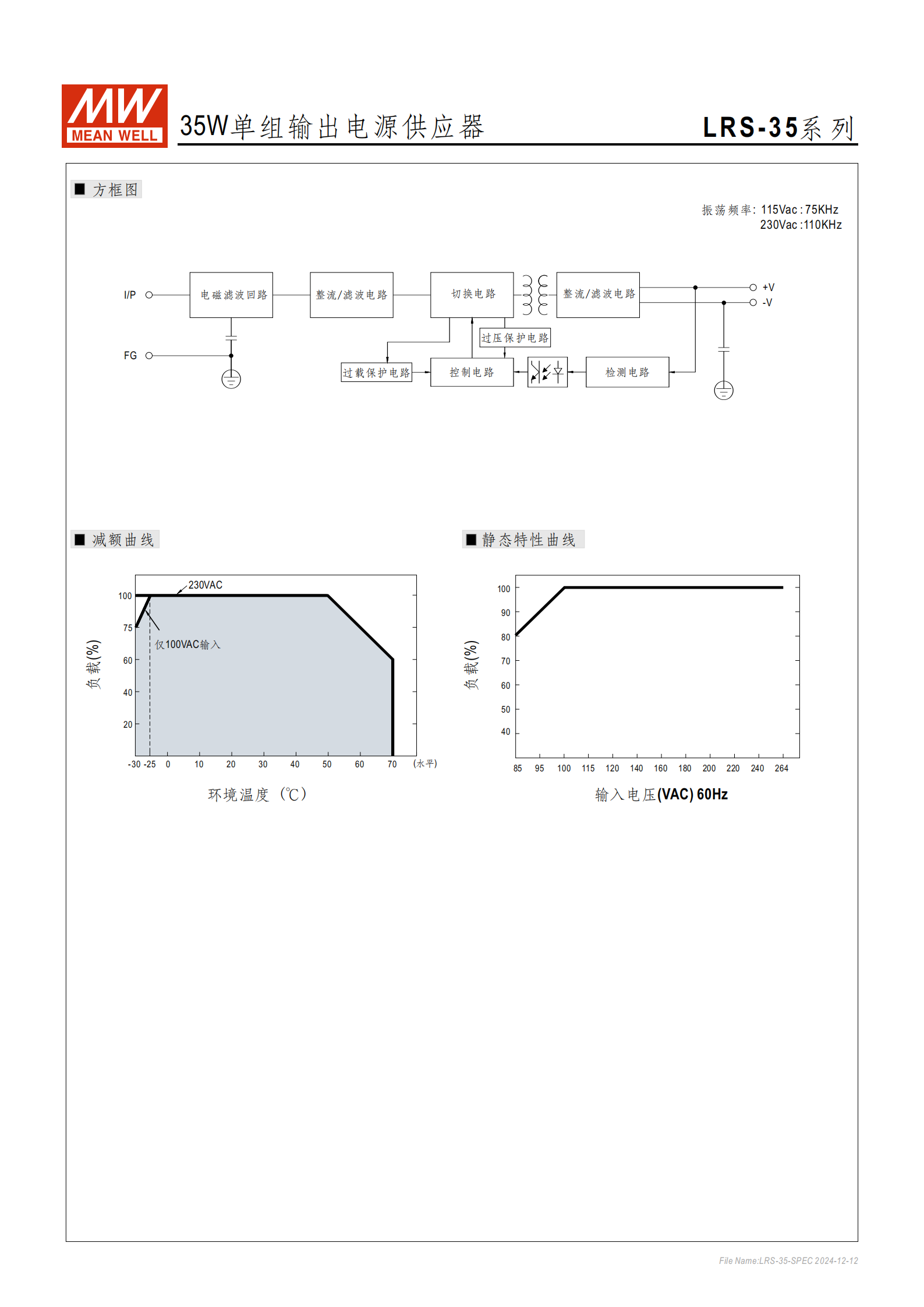

工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存條件：溫度 - 40~+85℃，濕度 10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G 振動，X/Y/Z 各 60 分鐘（10 分鐘 / 周期）
海拔適應：最高 5000 米（海拔 > 2000 米時，環境溫度需每 1000 米降 5℃）
四、保護功能與啟動特性
保護類型：
過負載保護：打嗝模式，異常移除后自動恢復（觸發閾值：額定輸出功率的 110~150%）
過電壓保護：關斷輸出，重啟恢復（閾值：5.75~64.8V，隨型號不同）
短路保護：內置短路保護功能
啟動與保持時間：
啟動時間：1000ms（230VAC 滿載）、2000ms（115VAC 滿載），上升時間 30ms
保持時間：30ms（230VAC 滿載）、12ms（115VAC 滿載）
五、安全與電磁兼容
安全規范認證：UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1、BS EN/EN61558-1/-2-16、GB 4943.1、BSMI CNS15598-1、EAC TP TC 004、AS/NZS 60950.1（CB）、KC K60950-1（僅 LRS-35-12/24）、BIS IS13252 (Part1)（2010/IEC 60950-1:2005）
過電壓等級：Ⅲ 級（符合 EN61558、EN50178、EN60664-1、EN62477-1）
耐壓性能：I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:1.25KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）Class B、GB17625.1、GB/T 9254.1 等
抗擾度：符合重工業標準 BS EN/EN61000-4 系列、BS EN/EN61000-6-2 等
六、物理與包裝信息

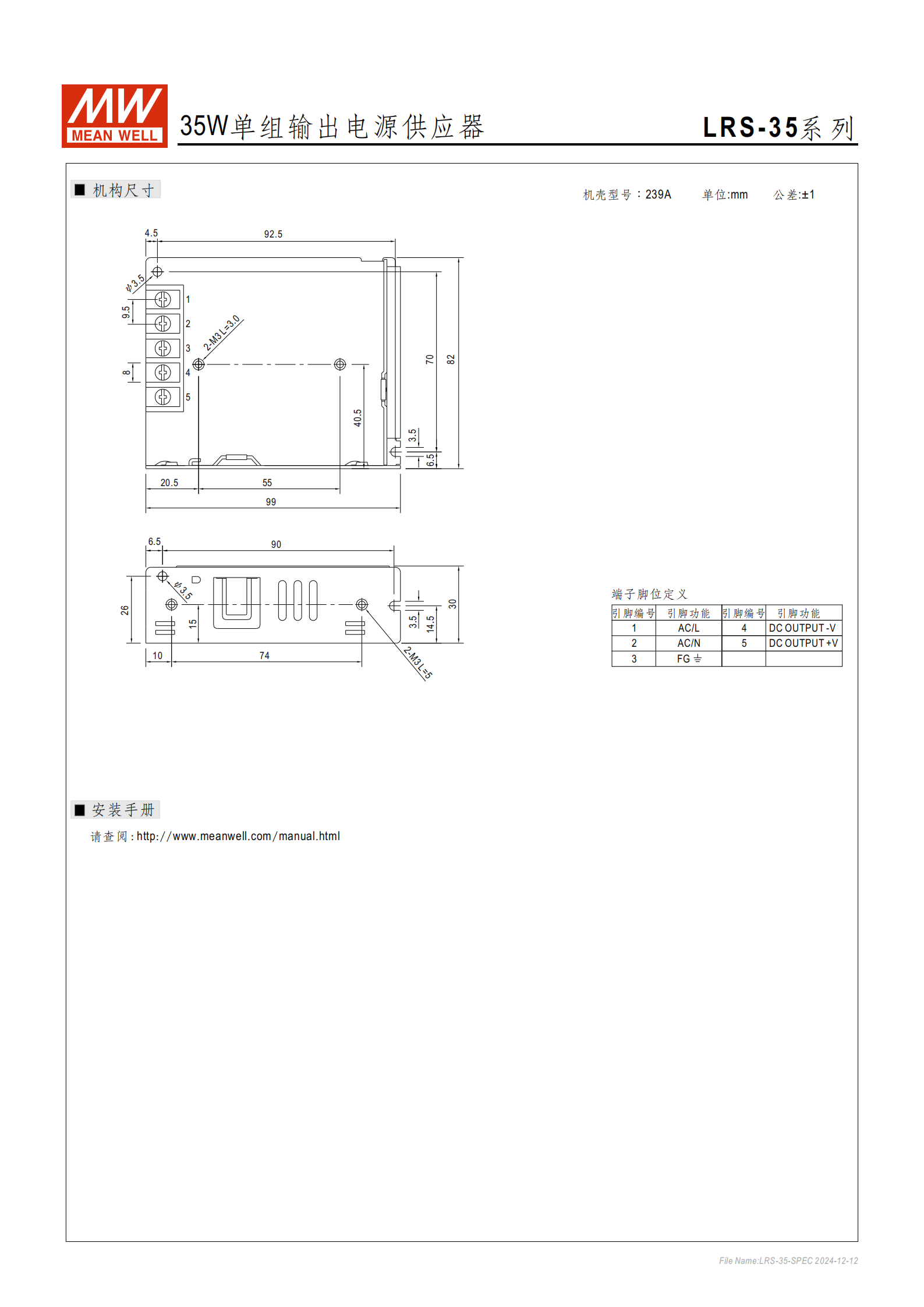

尺寸（LWH）：998230mm（公差 ±1mm）
機殼型號：239A，端子含 AC/L、AC/N、FG、DC OUTPUT +V/-V 引腳
包裝參數：單臺重量 0.21Kg，60 臺 / 箱（每箱 14Kg，體積 0.93CUFT）
七、應用場景
工業自動化機械
工業控制系統
電子儀器、設備和裝置
家用電器（符合 IEC/BS EN/EN 60335-1 等家電應用標準）
4. 關鍵問題
問題 1：LRS-35 系列電源供應器的核心電氣性能優勢是什么？（側重性能亮點）
答案：核心優勢包括三方面：① 能效突出，全范圍 85~264VAC 輸入適配全球電網，效率最高達 89%，空載功耗 < 0.2W，滿足國際能源要求；② 輸出規格豐富，涵蓋 5V~48V 六種電壓，電壓精度 ±1.0%（5V 為 ±2.0%），線性與負載調整率均低至 ±0.5%（部分型號負載調整率 ±1.0%），供電穩定；③ 環境適應性強，-30℃~+70℃寬溫工作，支持 5G 振動測試和 5000 米高海拔操作，且具備完整的短路 / 過負載 / 過電壓保護，可靠性高。
問題 2：LRS-35 系列電源的適用場景及合規性保障有哪些？（側重應用與安全）
答案：適用場景包括工業自動化機械、工業控制系統、電子儀器 / 設備 / 裝置及家用電器；合規性保障如下：① 安全認證，通過 UL62368-1、GB 4943.1、BS EN/EN60335-1 等多項國際安全標準，過電壓等級達 Ⅲ 級；② 電磁兼容，符合 BS EN/EN55032 Class B（發射）和重工業級抗擾度標準（EN61000 系列），避免對周邊設備產生干擾；③ 家電適配，滿足 IEC/BS EN/EN 60335-1 (PD3) 和 IEC/BS EN/EN61558-1/-2-16 標準，可直接用于家電產品。
問題 3：LRS-35 系列不同型號的輸出電壓、額定電流及過電壓保護閾值如何對應？（側重型號差異與關鍵參數）
答案：對應關系如下表所示：
| 型號 | 輸出電壓 | 額定電流 | 過電壓保護閾值 |
|---|---|---|---|
| LRS-35-5 | 5V | 7A | 5.75~6.9V |
| LRS-35-12 | 12V | 3A | 13.8~16.2V |
| LRS-35-15 | 15V | 2.4A | 18.75~21.75V |
| LRS-35-24 | 24V | 1.5A | 28.8~33.6V |
| LRS-35-36 | 36V | 1A | 41.4~48.6V |
| LRS-35-48 | 48V | 0.8A | 55.2~64.8V |
