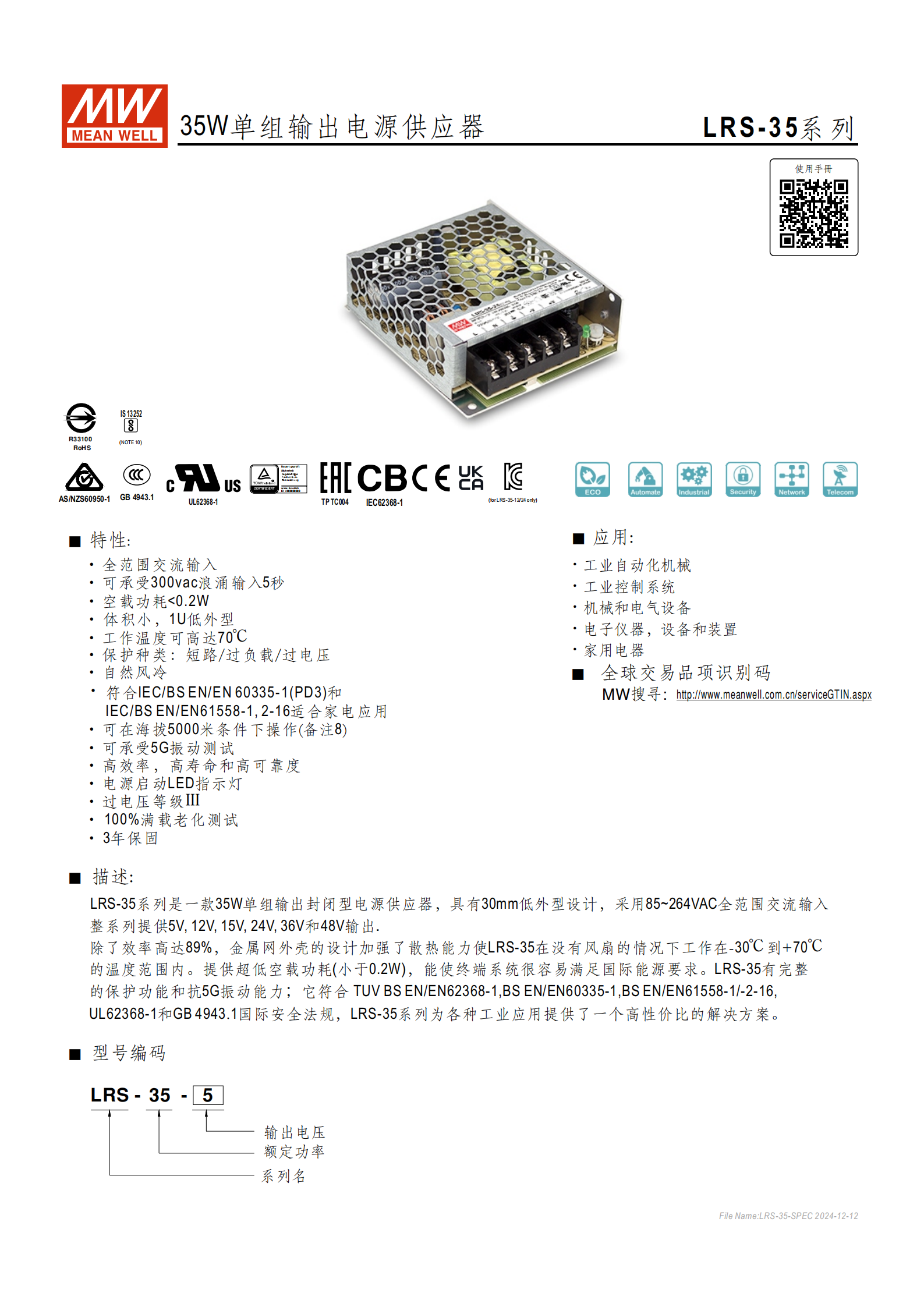

系列名稱：LRS-35
輸出功率：35W
輸出類型：單組直流輸出
輸入范圍：85–264VAC / 120–373VDC（全范圍自動輸入）
主要特性：30mm超薄設計、高效率、低空載功耗、金屬網外殼散熱、多國安規認證、適合家電與工業應用
二、主要特性
超薄設計：僅30mm高度，適合空間受限應用
低空載功耗：< 0.2W，符合國際節能標準
全范圍交流輸入：85–264VAC自動適應
支持高海拔：可在海拔5000米操作
過電壓等級III：適用于家電類應用
抗振動能力：5G振動測試
符合家電安全標準：IEC/EN 60335-1、IEC/EN 61558-1,2-16
3年保固

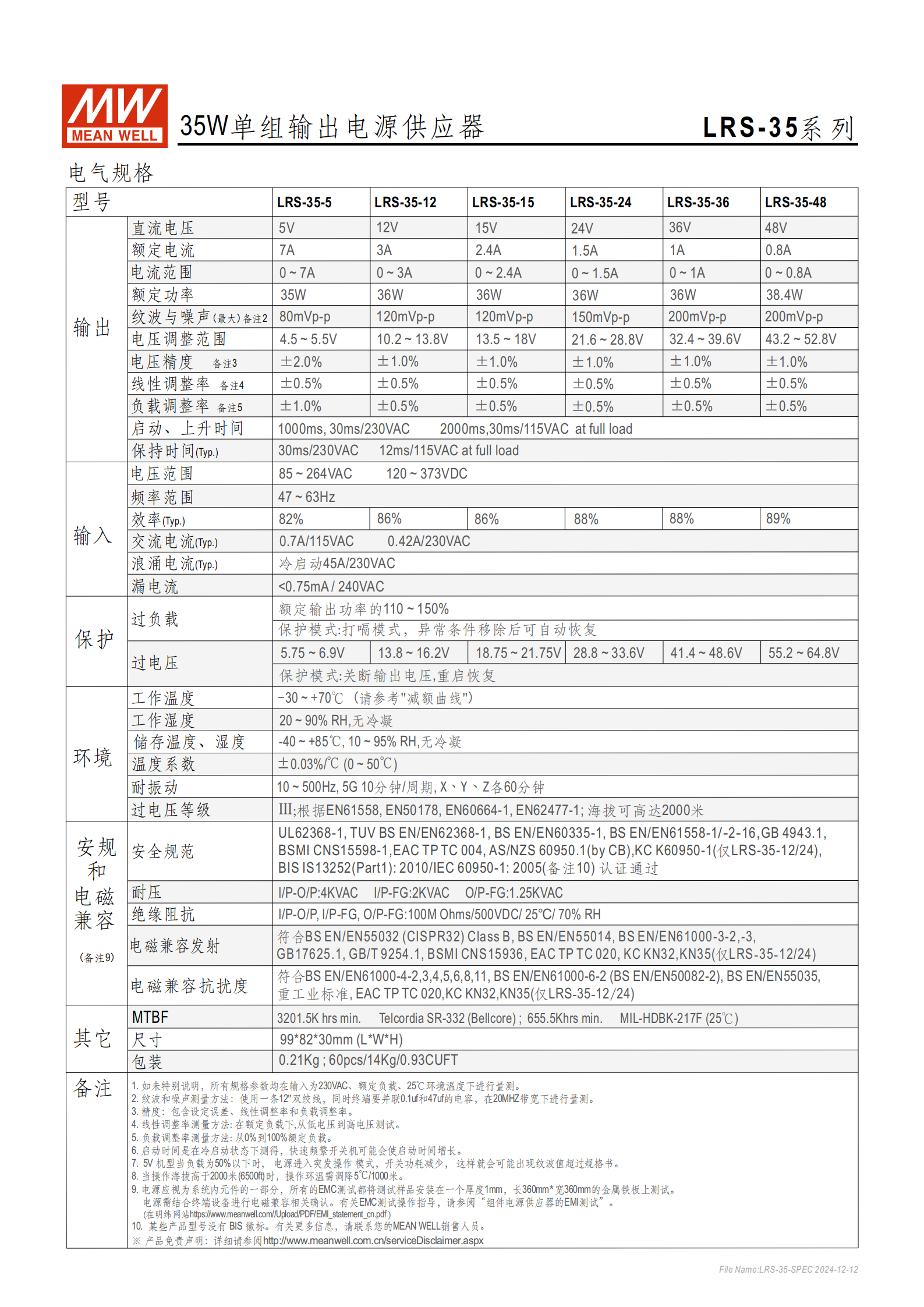

三、電氣規格（型號示例）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 效率 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| LRS-35-5 | 5V | 7A | 35W | 82% | 80mVp-p |
| LRS-35-12 | 12V | 3A | 36W | 86% | 120mVp-p |
| LRS-35-24 | 24V | 1.5A | 36W | 88% | 150mVp-p |
| LRS-35-36 | 36V | 1A | 36W | 88% | 200mVp-p |
| LRS-35-48 | 48V | 0.8A | 38.4W | 89% | 200mVp-p |
注：所有數據基于220VAC輸入、額定負載、25℃環境測得。
四、保護功能
過載保護：110%~150%額定功率，打嗝模式，自動恢復
過壓保護：各型號有對應保護電壓范圍，保護模式為關閉輸出，需重啟恢復
耐壓與絕緣：
I/P-O/P：4KVAC（高于RS系列）
I/P-FG：2KVAC
O/P-FG：1.25KVAC
絕緣阻抗 ≥ 100MΩ（500VDC）
五、安規與電磁兼容認證
安全規范：
UL62368-1
TUV BS EN/EN62368-1
BS EN/EN60335-1（家電標準）
BS EN/EN61558-1/-2-16
GB 4943.1
多國認證：BSMI、EAC、KC、BIS等
EMC 發射：符合 EN55032 Class B、EN55014、EN61000-3-2,3
EMC 抗擾度：符合 EN61000-4-2,3,4,5,6,8,11、EN55035、EN61000-6-2
MTBF：
Telcordia SR-332：≥ 655.5K 小時
MIL-HDBK-217F（25℃）：≥ 3201.1K 小時
六、機械與環境參數
尺寸：99 × 82 × 30 mm（長×寬×高，超薄設計）
重量：約0.21kg
工作溫度：-30℃ ~ +70℃
工作濕度：20~90% RH（無冷凝）
儲存溫濕度：-40~+85℃、10~95% RH
振動測試：5G，10~500Hz，XYZ軸各60分鐘

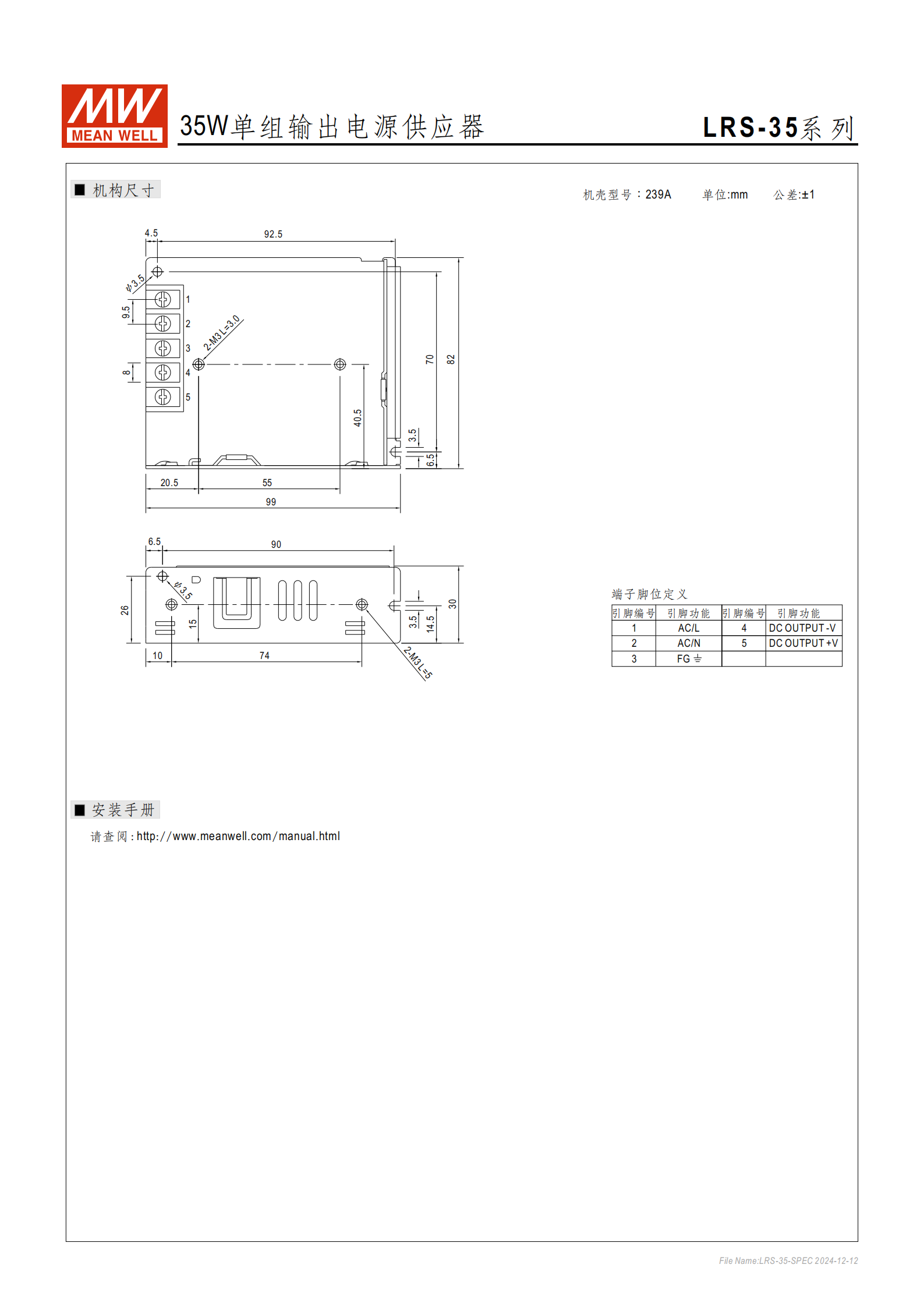

七、結構圖與引腳定義（Page 4）
提供方框圖、引腳功能定義、降額曲線、機構尺寸圖等
接線端子定義：
1：AC/L
2：AC/N
3：FG（地）
4：DC -V
5：DC +V
八、適用場景
工業自動化設備
工業控制系統
家電類產品（如智能家居設備）
電子儀器與裝置
空間受限的嵌入式系統
