系列名稱：RT-50 系列
產品類型：50W 三組輸出（多路輸出）、自然風冷（無風扇）開關電源
核心特點：
通用輸入：支持全球通用的全范圍交流輸入（88～264VAC）或直流輸入（125～373VDC），并能承受 300VAC 浪涌 5 秒。
高可靠性：100% 滿載老化測試；全部使用 105℃ 長壽命電解電容；通過 5G 振動測試。
多重保護：具備短路、過負載（打嗝模式）、過電壓（打嗝模式）保護，異常解除后可自動恢復。
寬溫工作：工作溫度范圍 -25℃ 至 +70℃（需參考負載減額曲線）。
長質保：提供 3 年保修。

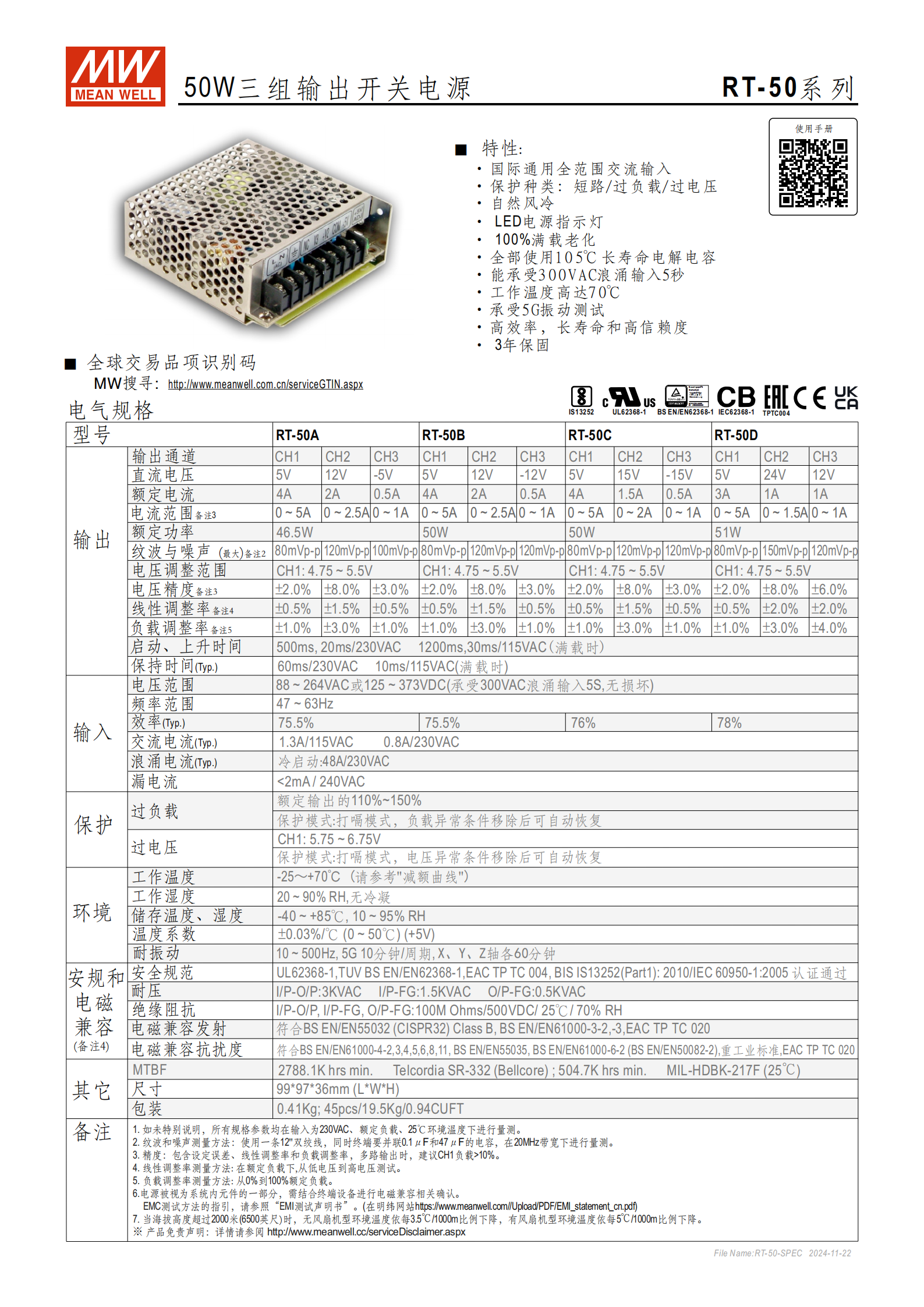

關鍵電氣與性能參數
表格
| 參數 | 詳情 |
|---|---|
| 輸入 | 電壓: 88～264VAC / 125～373VDC 頻率: 47～63Hz 浪涌電流: 冷啟動 48A (230VAC) 漏電流: <2mA (240VAC) |
| 輸出 | 型號: RT-50A, RT-50B, RT-50C, RT-50D 總功率: 46.5W ～ 51W (因型號而異) 主路 (CH1): +5V (4A 或 3A)，精度 ±2.0%，紋波 ≤80mVp-p 輔路 (CH2/CH3): 提供 ±12V, ±15V, +24V/+12V, -5V 等組合，精度和紋波要求低于主路。 重要提示: 多路輸出時，建議 CH1 負載 > 10% 以保證所有輸出電壓的穩定性。 |
| 保護功能 | 過負載: 額定輸出的 110%～150%，打嗝模式 過電壓: 僅針對 CH1 (+5V) 進行保護，保護點為 5.75～6.75V，打嗝模式 |
| 效率 | 典型值在 75.5% ～ 78% 之間 |
| 安規與EMC | 安全認證: UL62368-1, TUV EN62368-1, IEC62368-1 等 耐壓: I/P-O/P: 3KVAC EMC發射: 符合 EN55032 Class B EMC抗擾度: 符合重工業標準 (EN61000-4 系列) |

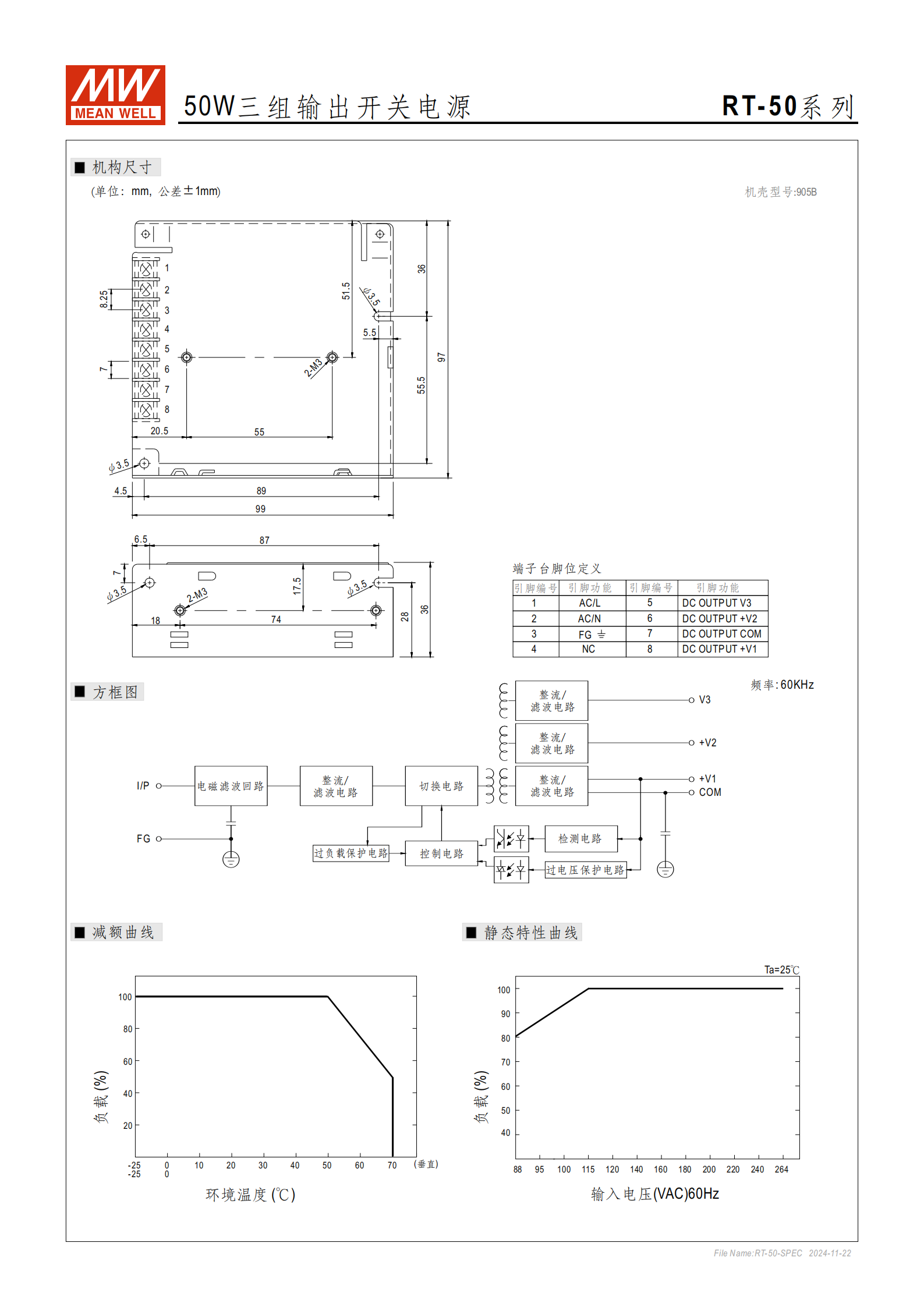

| 物理特性 | 尺寸: 99 * 97 * 36 mm (LWH) |
重要使用說明與備注
主從路設計：+5V (CH1) 是主控回路，其負載情況直接影響其他兩路輸出的電壓穩定性和精度。務必確保 CH1 帶有至少 10% 的負載。
過壓保護：過電壓保護 僅作用于 CH1 (+5V)，CH2 和 CH3 沒有過壓保護功能。
測試條件：所有規格均在 230VAC 輸入、額定負載、25℃ 環境溫度下測得。
負載減額：當工作環境溫度超過一定值或海拔高于 2000 米時，輸出功率需按規格書中的曲線進行減額使用。
EMC 責任：電源作為系統組件，最終設備的 EMC 合規性需由整機廠商負責確認。
總結：RT-50 系列是一款緊湊型的 50W 三路輸出開關電源，適用于需要同時提供多組不同電壓（特別是包含 +5V 主路）的應用場景。其最大的特點是 +5V 為主控回路，用戶在設計系統時必須注意保證其最小負載要求，并了解其過壓保護僅針對 +5V 輸出。
