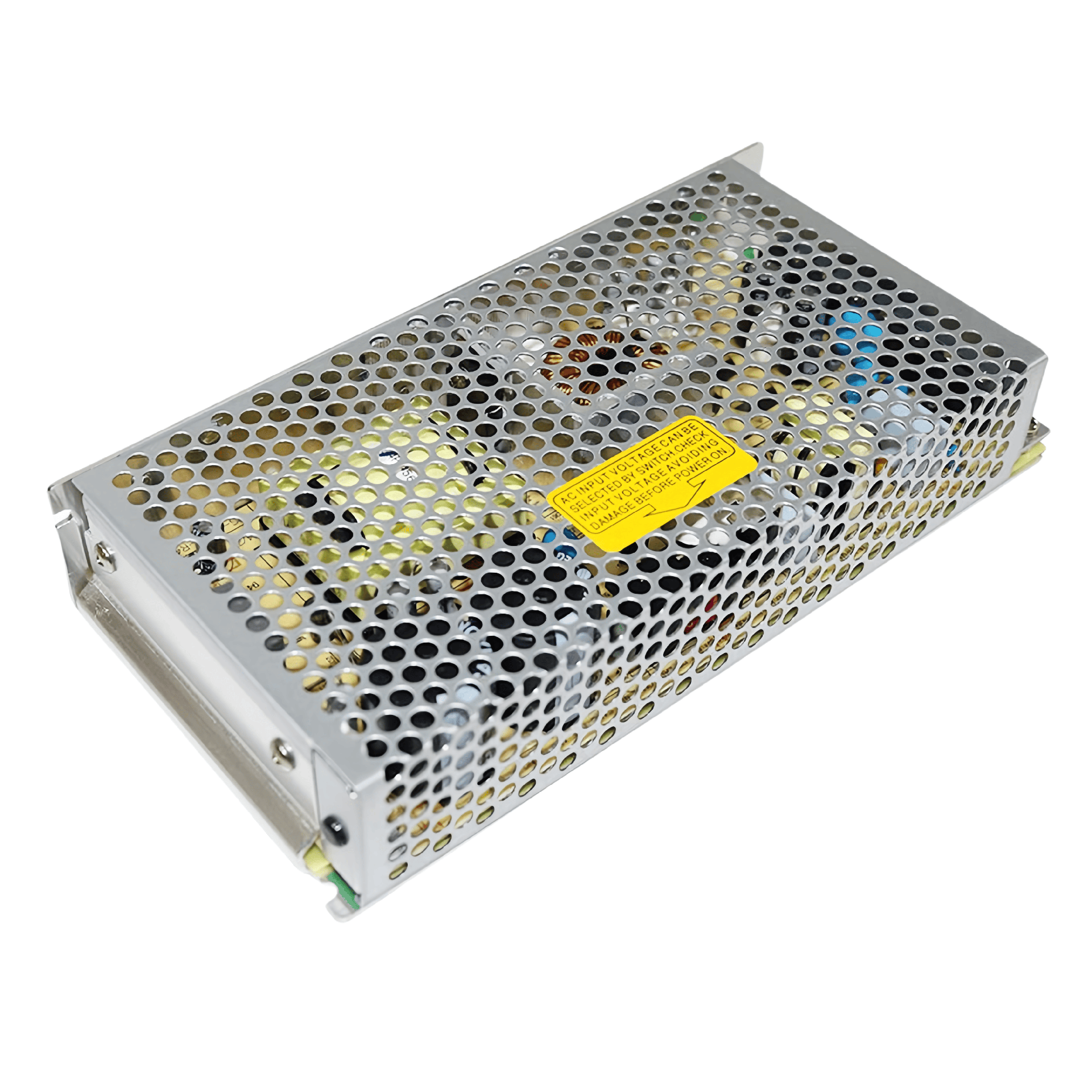

RS-150系列是**150W單組輸出開關電源**，具備短路/過負載/過電壓保護、自然風冷、LED電源指示燈、100%滿載老化、采用105℃長壽命電解電容等特性，可承受300VAC浪涌輸入5秒、70℃工作溫度及5G振動測試，**效率最高達86%** ，擁有3年保固，通過多項國際安全規范認證，提供3.3V-48V多電壓規格選擇，輸入電壓范圍支持88~132VAC/176~264VAC（或248~373VDC），適用于多種工業及電子設備場景。 ## 一、產品基礎信息 - 產品名稱：150W單組輸出開關電源（RS-150系列） - 核心特性：短路/過負載/過電壓保護、自然風冷、LED指示燈、100%滿載老化、105℃長壽命電解電容等 - 保固期限：3年 - 認證規范：UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1等 ## 二、電氣規格 - 輸出參數 - 電壓規格：3.3V/5V/12V/15V/24V/48V - 額定電流：30A/26A/12.5A/10A/6.5A/3.3A - 額定功率：99W-158.4W - 紋波與噪聲：80mVp-p-200mVp-p - 輸入?yún)?shù) - 電壓范圍：88~132VAC/176~264VAC（開關置換）或248~373VDC - 頻率范圍：47~63Hz - 效率：74%-86% - 保護功能 - 過負載保護：額定輸出110%-150%，打嗝模式自動恢復 - 過電壓保護：3.8V-64.8V（對應不同電壓規格），打嗝模式自動恢復 ## 三、環境與物理參數 - 工作環境：-25~+70℃（需參考減額曲線）、20~90%RH無冷凝 - 儲存環境：-40~+85℃、10~95%RH - 耐振動：10~500Hz，5G，X/Y/Z軸各60分鐘 - 尺寸重量：199*98*38mm（L*W*H）、0.7Kg/臺 - 包裝規格：20pcs/14Kg/0.85CUFT ## 四、其他關鍵參數 - MTBF：最小3044.1K hrs（Telcordia SR-332）、最小437.3K hrs（MIL-HDBK-217F） - 電磁兼容：符合BS EN/EN55032 Class B等標準 - 端子定義：AC/L（1腳）、AC/N（2腳）、FG（3腳）、DC OUTPUT -V（4/5腳）、DC OUTPUT +V（6/7腳） ``` --- ### 3. 詳細總結 #### 一、產品概述 - **產品名稱**：150W單組輸出開關電源（RS-150系列） - **核心特性**： - 保護功能：具備**短路/過負載/過電壓**三重保護 - 散熱方式：自然風冷 - 輔助功能：LED電源指示燈 - 品質保障：100%滿載老化測試，全部采用**105℃長壽命電解電容** - 環境適應性：可承受**300VAC浪涌輸入5秒**、**5G振動測試**，最高工作溫度達**70℃** - 質保期限：3年保固 - **認證規范**：通過UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004等多項國際安全認證 #### 二、核心電氣規格 ##### （1）輸出參數表 | 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 | |---------------|----------|----------|------------|----------|--------------------|--------------------|----------| | RS-150-3.3 | 3.3V | 30A | 0~30A | 99W | 80mVp-p | 3.2V~3.5V | ±3.0% | | RS-150-5 | 5V | 26A | 0~26A | 130W | 80mVp-p | 4.75~5.5V | ±2.0% | | RS-150-12 | 12V | 12.5A | 0~12.5A | 150W | 120mVp-p | 11.4~13.2V | ±1.0% | | RS-150-15 | 15V | 10A | 0~10A | 150W | 120mVp-p | 14.25~16.5V | ±1.0% | | RS-150-24 | 24V | 6.5A | 0~6.5A | 156W | 120mVp-p | 22.8~26.4V | ±1.0% | | RS-150-48 | 48V | 3.3A | 0~3.3A | 158.4W | 200mVp-p | 45.6~52.8V | ±1.0% | - 補充輸出參數： - 線性調整率：均為±0.5% - 負載調整率：均為±0.5% - 啟動/上升時間：滿載時，800ms（20ms/230VAC）、1200ms（30ms/115VAC）等（依型號略有差異） ##### （2）輸入?yún)?shù) - 電壓范圍：88~132VAC/176~264VAC（開關置換）或248~373VDC（可承受300VAC浪涌輸入5S無損壞） - 頻率范圍：47~63Hz - 效率（Typ.）：74%（3.3V）、78%（5V）、83%（12V）、84%（15V）、86%（24V/48V） - 交流電流（Typ.）：3A/115VAC、2A/230VAC - 浪涌電流（Typ.）：冷啟動40A/230VAC - 漏電流：<2mA / 240VAC - 保持時間（Typ.）：28ms/230VAC、20ms/115VAC（滿載時） ##### （3）保護功能 | 保護類型 | 觸發條件 | 保護模式 | |----------|---------------------------|---------------------------| | 過負載 | 額定輸出的110%~150% | 打嗝模式，異常移除后自動恢復 | | 過電壓 | 3.8~4.45V（3.3V型號）等 | 打嗝模式，異常移除后自動恢復 | #### 三、環境與物理參數 - 工作環境： - 工作溫度：-25~+70℃（需參考“減額曲線”） - 工作濕度：20~90% RH，無冷凝 - 儲存環境： - 儲存溫度：-40~+85℃ - 儲存濕度：10~95% RH - 其他環境參數： - 溫度系數：±0.03%/℃（0~50℃） - 耐振動：10~500Hz，5G，10分鐘/周期，X、Y、Z軸各60分鐘 - 物理與包裝參數： - 尺寸（L*W*H）：199*98*38mm（公差±1mm） - 單臺重量：0.7Kg - 包裝規格：20pcs/14Kg/0.85CUFT #### 四、其他關鍵信息 - 電磁兼容： - 發射：符合BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2/-3等標準（80%負載時測試諧波電流） - 抗擾度：符合BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11等重工業標準 - MTBF：最小3044.1K hrs（Telcordia SR-332標準）；最小437.3K hrs（MIL-HDBK-217F標準，25℃） - 端子臺腳位定義： - 1腳：AC/L；2腳：AC/N；3腳：FG；4、5腳：DC OUTPUT -V；6、7腳：DC OUTPUT +V --- ### 4. 關鍵問題 #### 問題1：RS-150系列開關電源有哪些電壓規格可選？對應的額定功率和最大效率分別是多少？ **答案**：該系列提供6種電壓規格，具體信息如下： | 電壓規格 | 額定功率 | 最大效率 | |----------|----------|----------| | 3.3V | 99W | 74% | | 5V | 130W | 78% | | 12V | 150W | 83% | | 15V | 150W | 84% | | 24V | 156W | 86% | | 48V | 158.4W | 86% | 其中24V和48V型號的效率最高，達86%。 #### 問題2：RS-150系列開關電源的保護功能有哪些？觸發條件和恢復方式是什么？ **答案**：具備過負載和過電壓兩項核心保護功能： - 過負載保護：觸發條件為額定輸出的110%~150%，保護模式為打嗝模式，當負載異常條件移除后可自動恢復； - 過電壓保護：不同電壓規格觸發閾值不同（如3.3V型號為3.8~4.45V，48V型號為55.2~64.8V），保護模式同樣為打嗝模式，電壓異常條件移除后可自動恢復。 #### 問題3：RS-150系列開關電源的工作環境限制和物理尺寸是多少？適用于哪些場景？ **答案**： - 工作環境限制：工作溫度范圍為-25~+70℃（需參考減額曲線），工作濕度為20~90% RH（無冷凝），可承受5G振動測試，能適應多種復雜環境； - 物理尺寸：199*98*38mm（L*W*H），單臺重量0.7Kg，體積小巧便于安裝； - 適用場景：由于其具備高可靠性、寬輸入電壓范圍、多項安全認證及過溫/過壓/過載保護，適用于工業控制設備、電子儀器、LED設備等對電源穩定性和安全性要求較高的場景。
