RS-150 系列是150W 單組輸出開關電源，具備短路 / 過負載 / 過電壓保護、自然風冷、LED 電源指示燈、100% 滿載老化、采用 105℃長壽命電解電容等特性，可承受 300VAC 浪涌輸入 5 秒、70℃工作溫度及 5G 振動測試，效率最高達 86% ，擁有 3 年保固，通過多項國際安全規范認證，提供 3.3V-48V 多電壓規格選擇，輸入電壓范圍支持 88~132VAC/176~264VAC（或 248~373VDC），適用于多種工業及電子設備場景。
一、產品概述

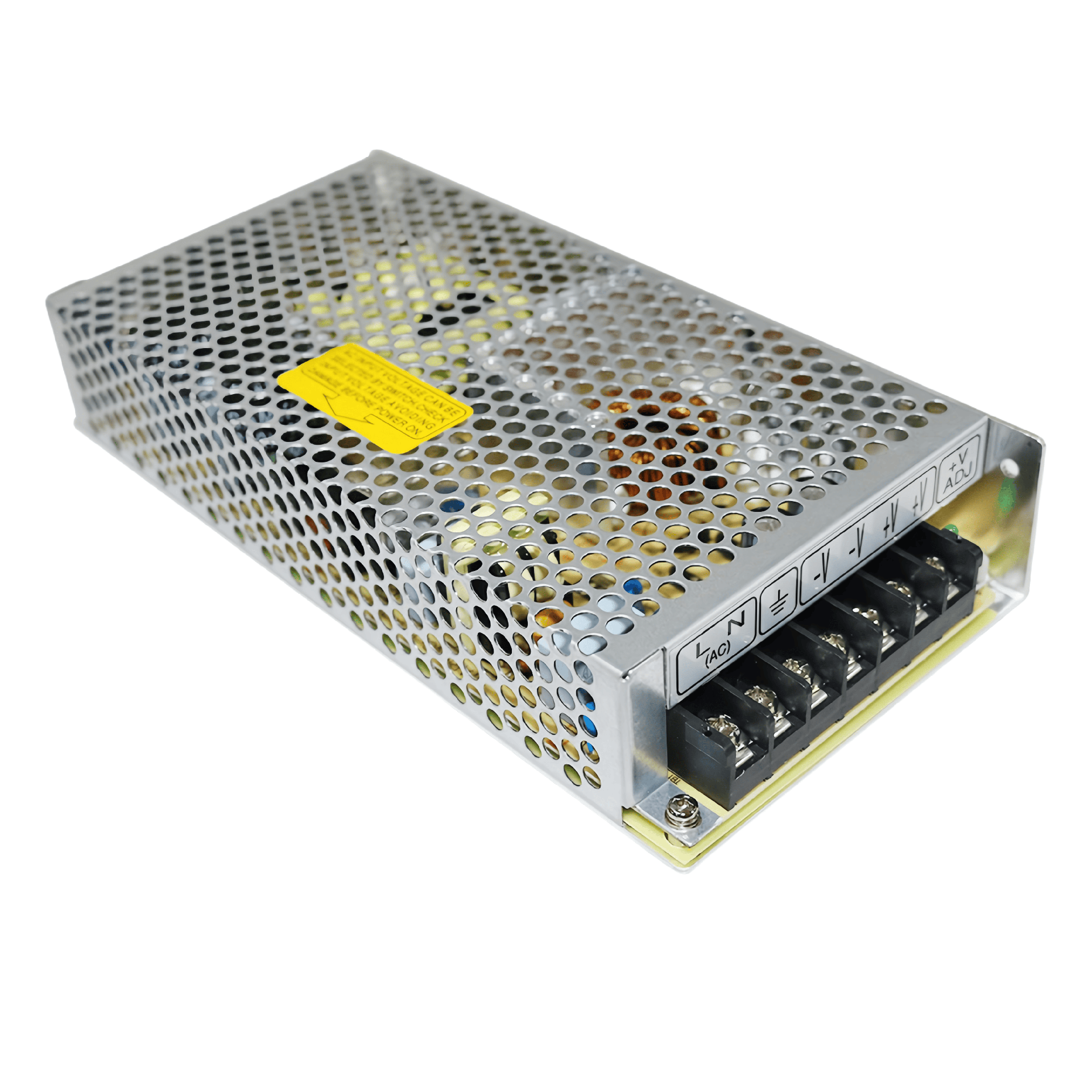

產品名稱：150W 單組輸出開關電源（RS-150 系列）
核心特性：
保護功能：具備短路 / 過負載 / 過電壓三重保護
散熱方式：自然風冷
輔助功能：LED 電源指示燈
品質保障：100% 滿載老化測試，全部采用105℃長壽命電解電容
環境適應性：可承受300VAC 浪涌輸入 5 秒、5G 振動測試，最高工作溫度達70℃
質保期限：3 年保固
認證規范：通過 UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004 等多項國際安全認證
二、核心電氣規格
（1）輸出參數表
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| RS-150-3.3 | 3.3V | 30A | 0~30A | 99W | 80mVp-p | 3.2V~3.5V | ±3.0% |
| RS-150-5 | 5V | 26A | 0~26A | 130W | 80mVp-p | 4.75~5.5V | ±2.0% |
| RS-150-12 | 12V | 12.5A | 0~12.5A | 150W | 120mVp-p | 11.4~13.2V | ±1.0% |
| RS-150-15 | 15V | 10A | 0~10A | 150W | 120mVp-p | 14.25~16.5V | ±1.0% |
| RS-150-24 | 24V | 6.5A | 0~6.5A | 156W | 120mVp-p | 22.8~26.4V | ±1.0% |
| RS-150-48 | 48V | 3.3A | 0~3.3A | 158.4W | 200mVp-p | 45.6~52.8V | ±1.0% |
補充輸出參數：
線性調整率：均為 ±0.5%
負載調整率：均為 ±0.5%
啟動 / 上升時間：滿載時，800ms（20ms/230VAC）、1200ms（30ms/115VAC）等（依型號略有差異）
（2）輸入?yún)?shù)
電壓范圍：88~132VAC/176~264VAC（開關置換）或 248~373VDC（可承受 300VAC 浪涌輸入 5S 無損壞）
頻率范圍：47~63Hz
效率（Typ.）：74%（3.3V）、78%（5V）、83%（12V）、84%（15V）、86%（24V/48V）
交流電流（Typ.）：3A/115VAC、2A/230VAC
浪涌電流（Typ.）：冷啟動 40A/230VAC
漏電流：<2mA / 240VAC
保持時間（Typ.）：28ms/230VAC、20ms/115VAC（滿載時）
（3）保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出的 110%~150% | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | 3.8~4.45V（3.3V 型號）等 | 打嗝模式，異常移除后自動恢復 |
三、環境與物理參數
工作環境：
工作溫度：-25~+70℃（需參考 “減額曲線”）
工作濕度：20~90% RH，無冷凝
儲存環境：
儲存溫度：-40~+85℃
儲存濕度：10~95% RH
其他環境參數：
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
物理與包裝參數：
尺寸（LWH）：1999838mm（公差 ±1mm）
單臺重量：0.7Kg
包裝規格：20pcs/14Kg/0.85CUFT
四、其他關鍵信息
電磁兼容：
發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2/-3 等標準（80% 負載時測試諧波電流）
抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11 等重工業標準
MTBF：最小 3044.1K hrs（Telcordia SR-332 標準）；最小 437.3K hrs（MIL-HDBK-217F 標準，25℃）
端子臺腳位定義：
1 腳：AC/L；2 腳：AC/N；3 腳：FG；4、5 腳：DC OUTPUT -V；6、7 腳：DC OUTPUT +V
4. 關鍵問題
問題 1：RS-150 系列開關電源有哪些電壓規格可選？對應的額定功率和最大效率分別是多少？
答案：該系列提供 6 種電壓規格，具體信息如下：
| 電壓規格 | 額定功率 | 最大效率 |
|---|---|---|
| 3.3V | 99W | 74% |
| 5V | 130W | 78% |
| 12V | 150W | 83% |
| 15V | 150W | 84% |
| 24V | 156W | 86% |
| 48V | 158.4W | 86% |
| 其中 24V 和 48V 型號的效率最高，達 86%。 |
問題 2：RS-150 系列開關電源的保護功能有哪些？觸發條件和恢復方式是什么？
答案：具備過負載和過電壓兩項核心保護功能：
過負載保護：觸發條件為額定輸出的 110%~150%，保護模式為打嗝模式，當負載異常條件移除后可自動恢復；
過電壓保護：不同電壓規格觸發閾值不同（如 3.3V 型號為 3.8~4.45V，48V 型號為 55.2~64.8V），保護模式同樣為打嗝模式，電壓異常條件移除后可自動恢復。
問題 3：RS-150 系列開關電源的工作環境限制和物理尺寸是多少？適用于哪些場景？
答案：
工作環境限制：工作溫度范圍為 - 25~+70℃（需參考減額曲線），工作濕度為 20~90% RH（無冷凝），可承受 5G 振動測試，能適應多種復雜環境；
物理尺寸：1999838mm（LWH），單臺重量 0.7Kg，體積小巧便于安裝；
適用場景：由于其具備高可靠性、寬輸入電壓范圍、多項安全認證及過溫 / 過壓 / 過載保護，適用于工業控制設備、電子儀器、LED 設備等對電源穩定性和安全性要求較高的場景。
