RS-150-3.3, -5, -12, -15, -24, -48 開關電源采購

 提示：點擊圖片可以放大

  • 系列名稱：RS-150 系列

  • 產品類型：150W 單組輸出、自然風冷（無風扇）開關電源

  • 核心特點：

    • 寬范圍輸入：支持 88～132VAC / 176～264VAC（需手動切換開關）或 248～373VDC，并能承受 300VAC 浪涌 5 秒。

    • 高可靠性：100% 滿載老化測試；全部使用 105℃ 長壽命電解電容；通過 5G 振動測試。

    • 多重保護：具備短路、過負載（打嗝模式）、過電壓（打嗝模式）保護，異常解除后可自動恢復。

    • 寬溫工作：工作溫度范圍 -25℃ 至 +70℃（需參考負載減額曲線）。

    • 長質保：提供 3 年保修。

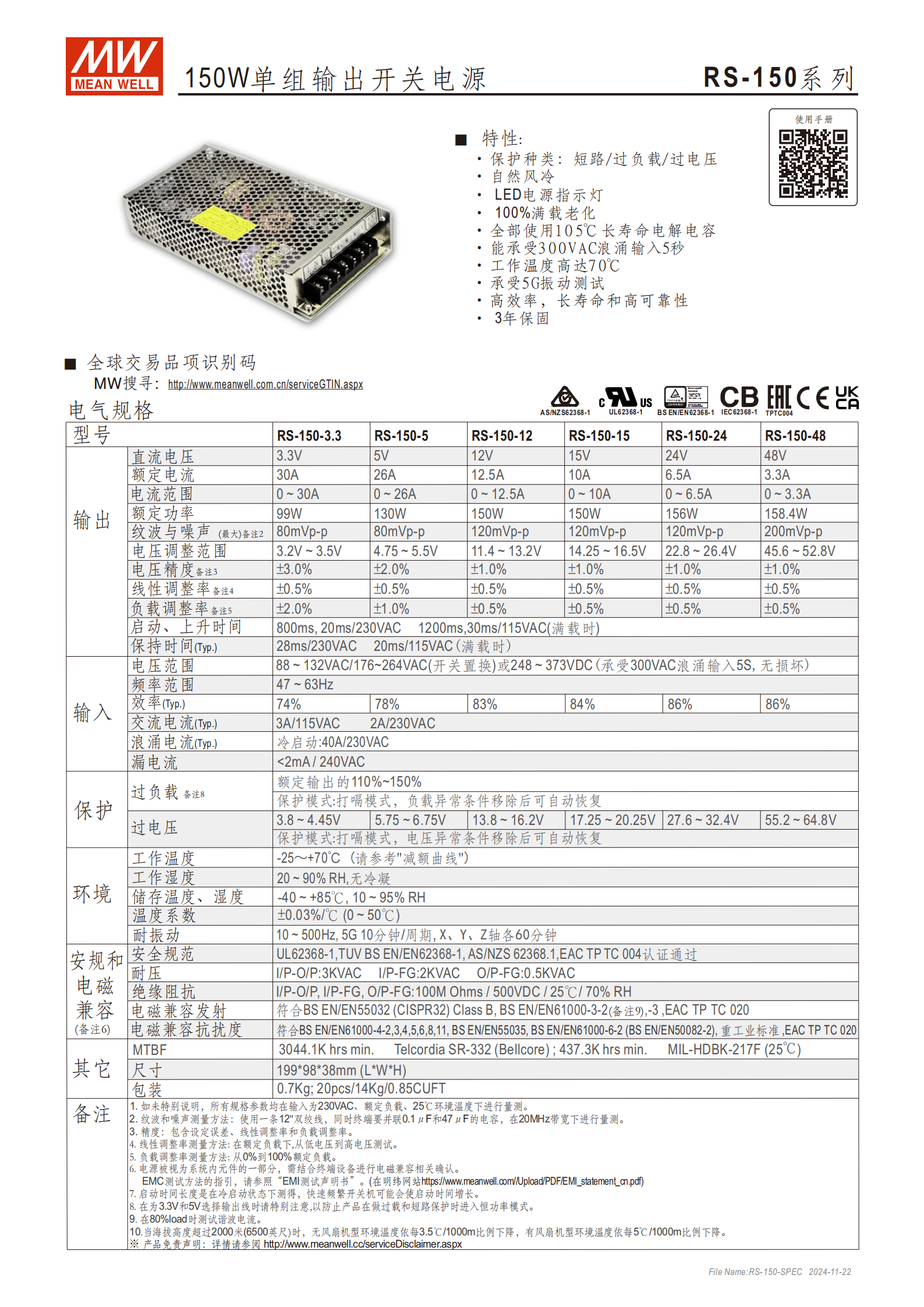

關鍵電氣與性能參數

表格

參數詳情
輸入電壓: 88～132VAC / 176～264VAC (開關切換) 或 248～373VDC
頻率: 47～63Hz
浪涌電流: 冷啟動 40A (230VAC)
漏電流: <2mA (240VAC)
輸出型號: RS-150-3.3, -5, -12, -15, -24, -48
額定功率: 99W ～ 158.4W (因型號而異，均標稱150W系列)
電壓精度: ±1.0% ～ ±3.0% (3.3V 型號為 ±3.0%，其余為 ±1.0%)
紋波噪聲: 80mVp-p (3.3V/5V) 或 120/200mVp-p (其他型號)
啟動時間: 800ms (230VAC, 滿載)
保護功能過負載: 額定輸出的 110%～150%，打嗝模式
過電壓: 各型號有特定保護點，打嗝模式
效率典型值從 74% (3.3V) 到 86% (24V/48V) 不等
安規與EMC安全認證: UL62368-1, TUV EN62368-1, IEC62368-1 等
耐壓: I/P-O/P: 3KVAC
EMC發射: 符合 EN55032 Class B
EMC抗擾度: 符合重工業標準 (EN61000-4 系列)
可靠性MTBF: >304萬小時 (Telcordia SR-332, 25℃)

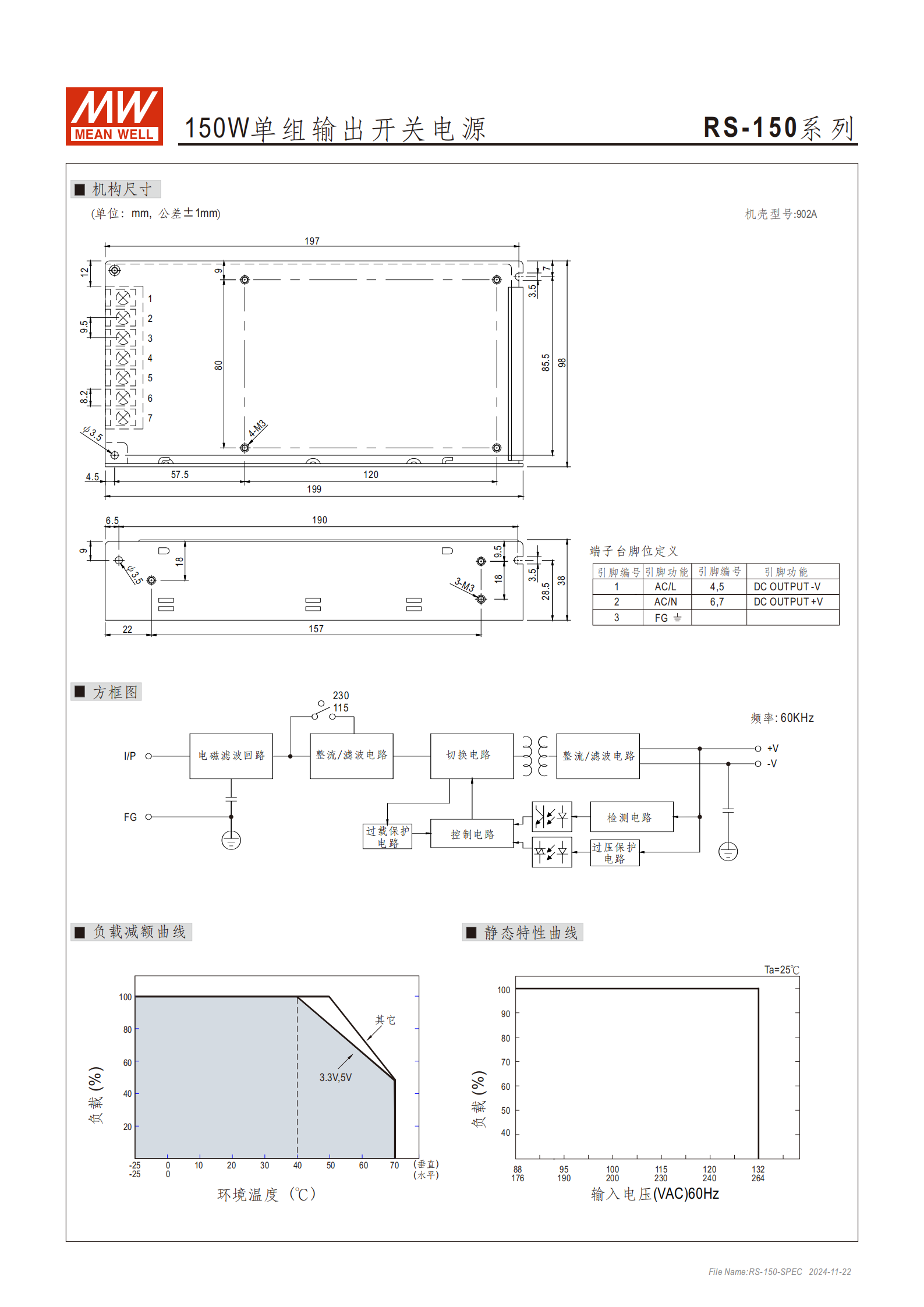

物理特性尺寸: 199 * 98 * 38 mm (LWH)
重量: 約 0.7 kg/臺

重要使用說明與備注

  1. 輸入電壓切換：與 RS-75/100 系列不同，RS-150 需要手動切換輸入電壓范圍（115V/230V），務必在上電前根據當?shù)仉娋W(wǎng)正確設置，否則可能損壞電源。

  2. 測試條件：所有規格均在 230VAC 輸入、額定負載、25℃ 環境溫度下測得。

  3. 負載減額：當工作環境溫度超過一定值或海拔高于 2000 米時，輸出功率需按規格書中的曲線進行減額使用。

  4. 特殊警告：對于 3.3V 和 5V 型號，在選擇輸出線時需特別注意線徑，以防止在過載/短路保護時因線路壓降過大而進入恒功率模式。

  5. EMC 責任：電源作為系統組件，最終設備的 EMC 合規性需由整機廠商負責確認。
