RS-100 系列 100W 單組輸出開關電源支持 88~264VAC/125~373VDC 國際通用全范圍輸入，包含 3.3V、5V、12V 等 6 種輸出規格，額定功率 66W~110.4W，具備短路 / 過負載 / 過電壓三重保護、自然風冷、LED 指示燈等特性，通過多項國際安規認證，工作溫度 - 25~+70℃，耐 5G 振動，采用 105℃長壽命電解電容，滿載老化測試確保高可靠性，提供 3 年保固。
一、產品概述
產品名稱：RS-100 系列 100W 單組輸出開關電源
核心定位：國際通用型單組輸出開關電源，適用于多種需要穩定直流供電的設備
核心特性：
散熱方式：自然風冷
狀態指示：LED 電源指示燈
品質保障：100% 滿載老化測試，全部采用 105℃長壽命電解電容
環境適應性：能承受 300VAC 浪涌輸入 5 秒，耐 5G 振動測試（10~500Hz，X/Y/Z 軸各 60 分鐘）
質保期限：3 年保固
安規與電磁兼容：
安全規范：UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B 等標準
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55035 等重工業標準

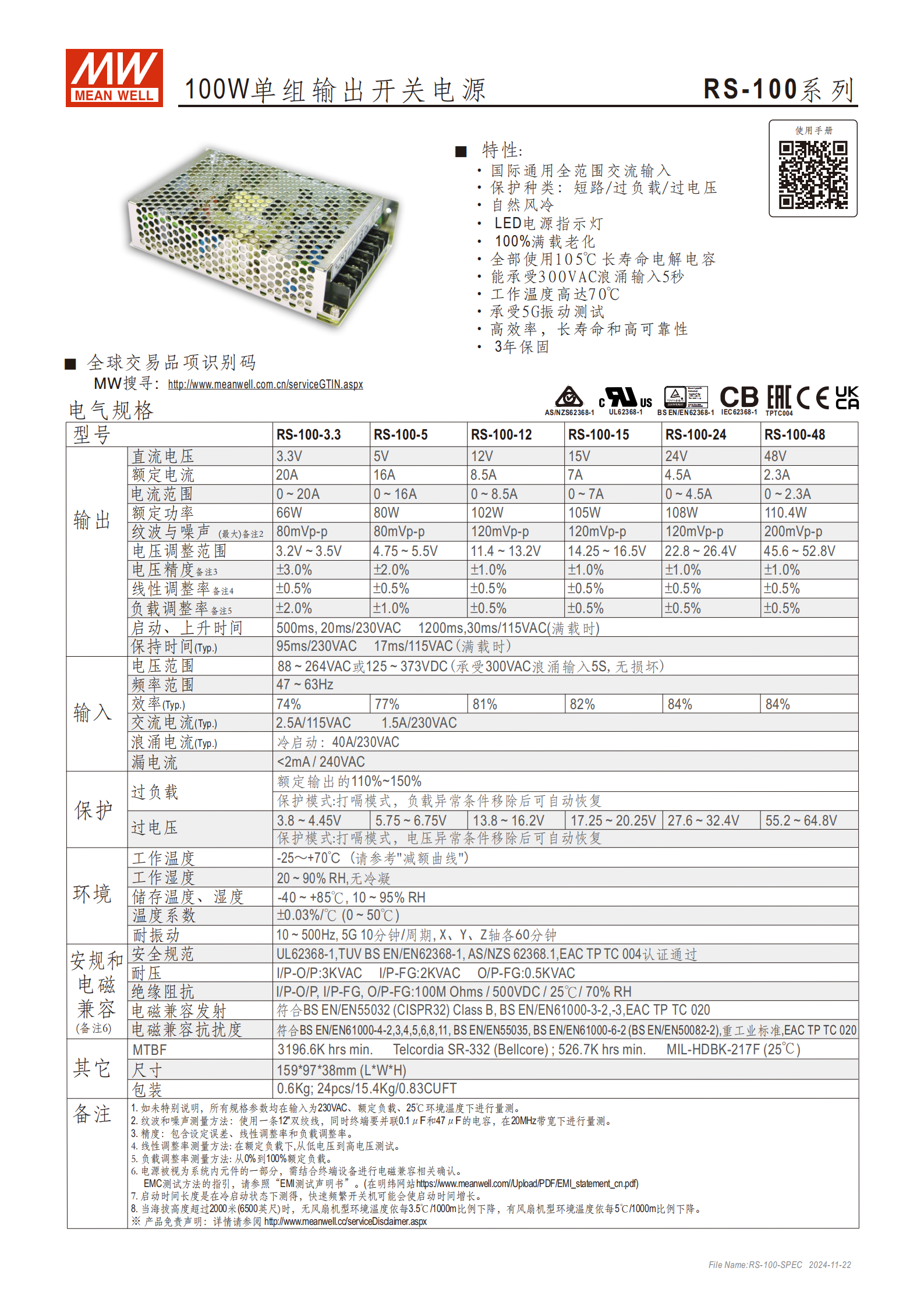

二、電氣規格詳情
（1）輸出參數表
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| RS-100-3.3 | 3.3V | 20A | 0~20A | 66W | 80mVp-p | 3.2V~3.5V | ±3.0% |
| RS-100-5 | 5V | 16A | 0~16A | 80W | 80mVp-p | 4.75V~5.5V | ±2.0% |
| RS-100-12 | 12V | 8.5A | 0~8.5A | 102W | 120mVp-p | 11.4V~13.2V | ±1.0% |
| RS-100-15 | 15V | 7A | 0~7A | 105W | 120mVp-p | 14.25V~16.5V | ±1.0% |
| RS-100-24 | 24V | 4.5A | 0~4.5A | 108W | 120mVp-p | 22.8V~26.4V | ±1.0% |
| RS-100-48 | 48V | 2.3A | 0~2.3A | 110.4W | 200mVp-p | 45.6V~52.8V | ±1.0% |
（2）其他關鍵電氣參數
調整率：所有型號線性調整率均為 ±0.5%；負載調整率除 RS-100-3.3（±2.0%）、RS-100-5（±1.0%）外，其余均為 ±0.5%
啟動與保持時間：
啟動 / 上升時間：500ms（230VAC）、1200ms（115VAC），上升時間 20ms（230VAC）、30ms（115VAC）（滿載時）
保持時間（Typ.）：95ms（230VAC）、17ms（115VAC）（滿載時）
輸入?yún)?shù)：
電壓范圍：88~264VAC 或 125~373VDC（承受 300VAC 浪涌輸入 5S 無損壞）
效率（Typ.）：74%（3.3V）~84%（24V/48V）
交流電流（Typ.）：2.5A/115VAC、1.5A/230VAC
浪涌電流（Typ.）：冷啟動 40A/230VAC
漏電流：<2mA / 240VAC
溫度系數：±0.03%/℃（0~50℃）
三、保護功能
| 保護類型 | 保護參數 | 保護模式 | 恢復方式 |
|---|---|---|---|
| 過負載 | 額定輸出的 110%~150% | 打嗝模式 | 負載異常移除后自動恢復 |
| 過電壓 | 3.8~4.45V（3.3V 型號）、5.75~6.75V（5V 型號）、13.8~16.2V（12V 型號）、17.25~20.25V（15V 型號）、27.6~32.4V（24V 型號）、55.2~64.8V（48V 型號） | 打嗝模式 | 電壓異常移除后自動恢復 |
| 短路保護 | 含于三重保護體系 | 打嗝模式 | 短路故障排除后自動恢復 |
四、環境與物理參數
環境條件：
工作溫度：-25~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度 10~95% RH

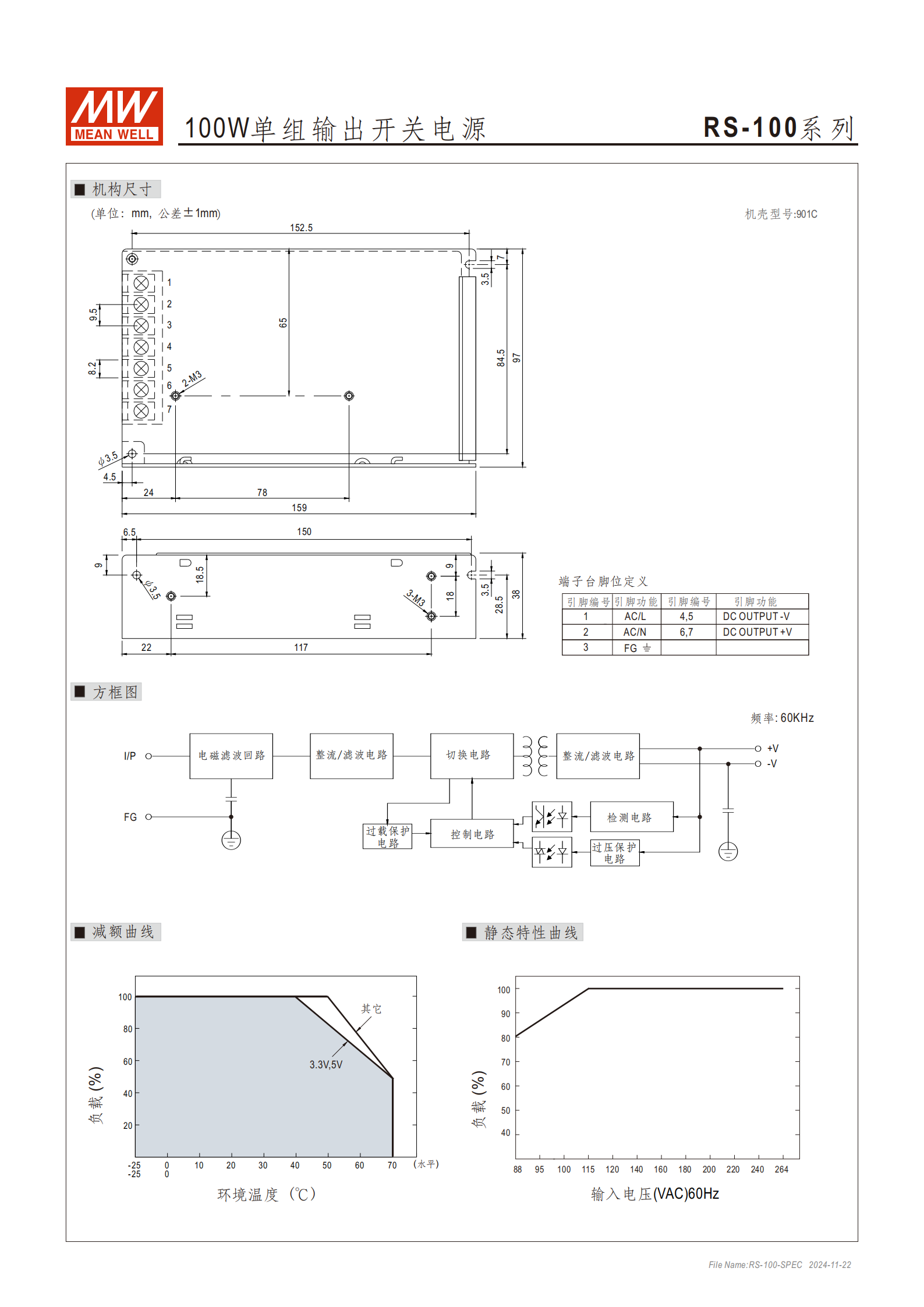

物理特性：
尺寸：1599738mm（LWH），機殼型號 901С（公差 ±1mm）
重量：0.6Kg
端子臺腳位：1=AC/L、2=AC/N、3=FG、4/5=DC OUTPUT -V、6/7=DC OUTPUT +V
包裝規格：24pcs/15.4Kg/0.83CUFT
五、其他說明
紋波和噪聲測量：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下量測
海拔適應：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃
快速頻繁開關機可能導致啟動時間增長
關鍵問題
問題：RS-100 系列開關電源的輸入電壓范圍、核心保護功能及質保期限分別是什么？答案：輸入電壓范圍為 88~264VAC 或 125~373VDC，且能承受 300VAC 浪涌輸入 5 秒無損壞；核心保護功能包括短路、過負載、過電壓三重保護，均采用打嗝模式，故障條件移除后可自動恢復（過負載保護觸發閾值為額定輸出的 110%~150%）；質保期限為 3 年。
問題：RS-100 系列中 24V 型號（RS-100-24）的額定電流、額定功率、電壓精度及最大紋波噪聲分別是多少？答案：RS-100-24 的額定電流為 4.5A，額定功率為 108W，電壓精度為 ±1.0%，最大紋波與噪聲為 120mVp-p。
問題：RS-100 系列開關電源的工作溫度范圍、耐振動性能及安規認證標準有哪些？答案：工作溫度范圍為 - 25~+70℃（需參考減額曲線）；耐振動性能為 10~500Hz、5G 條件下，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；主要安規認證標準包括 UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004。
