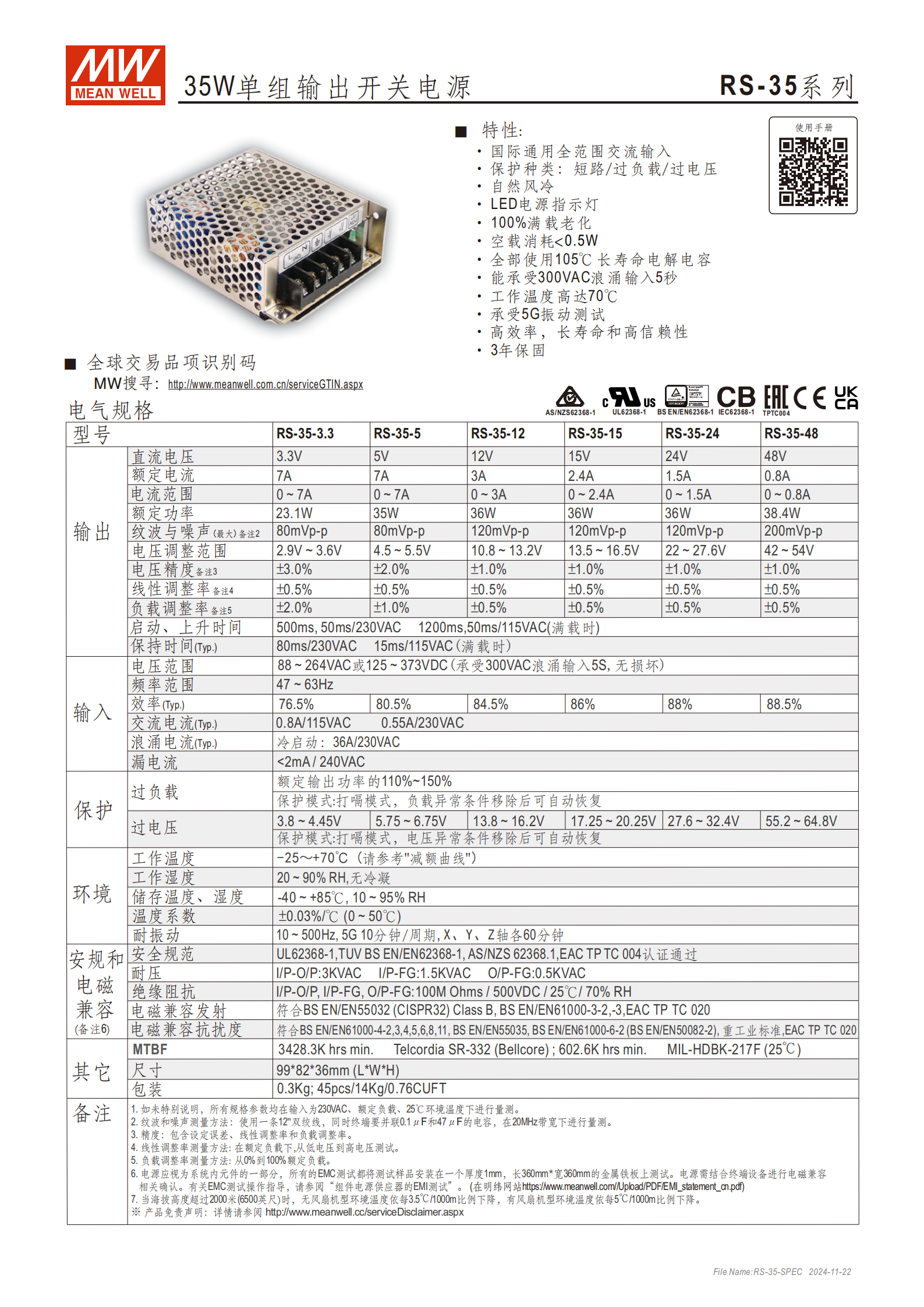

產品概述
系列名稱：RS-35
輸出功率：35W
輸出類型：?jiǎn)谓M直流輸出
輸入范圍：88–264VAC / 125–373VDC（全球通用）
主要特性：高效率、長壽命、自然風冷、多種保護機制、全105℃長壽命電解電容、3年保固
二、主要特性
支持全范圍交流輸入
具備短路/過載/過壓保護
空載功耗 < 0.5W
可承受300VAC浪涌輸入5秒
工作溫度范圍：-25℃ ~ +70℃
通過5G振動測試
符合多國安規與電磁兼容標準
三、電氣規格（部分型號示例）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 效率 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| RS-35-3.3 | 3.3V | 7A | 23.1W | 76.5% | 80mVp-p |
| RS-35-5 | 5V | 7A | 35W | 80.5% | 80mVp-p |
| RS-35-12 | 12V | 3A | 36W | 84.5% | 120mVp-p |
| RS-35-24 | 24V | 1.5A | 36W | 88% | 120mVp-p |
| RS-35-48 | 48V | 0.8A | 38.4W | 88.5% | 200mVp-p |
注：所有數據基于230VAC輸入、額定負載、25℃環境測得。
四、保護功能
過載保護：110%~150%額定功率，打嗝模式，自動恢復
過壓保護：各型號有對應保護電壓范圍
耐壓與絕緣：
I/P-O/P：3KVAC
I/P-FG：1.5KVAC
O/P-FG：0.5KVAC
絕緣阻抗 ≥ 100MΩ（500VDC）
五、安規與電磁兼容認證
安全規范：
UL62368-1
TUV BS EN/EN62868-1
AS/NZS 62368-1
EAC TP TC 004
EMC 發射：符合 EN55032 Class B、EN61000-3-2,3
EMC 抗擾度：符合 EN61000-4-2,3,4,5,6,8,11、EN55035、EN61000-6-2
MTBF：
Telcordia SR-332：≥ 602.6K 小時
MIL-HDBK-217F（25℃）：≥ 3428.3K 小時
六、機械與環境參數
尺寸：99 × 82 × 36 mm（長×寬×高）
重量：約0.3kg
工作濕度：20~90% RH（無冷凝）
儲存溫濕度：-40~+85℃、10~95% RH
振動測試：5G，0~500Hz，XYZ軸各60分鐘

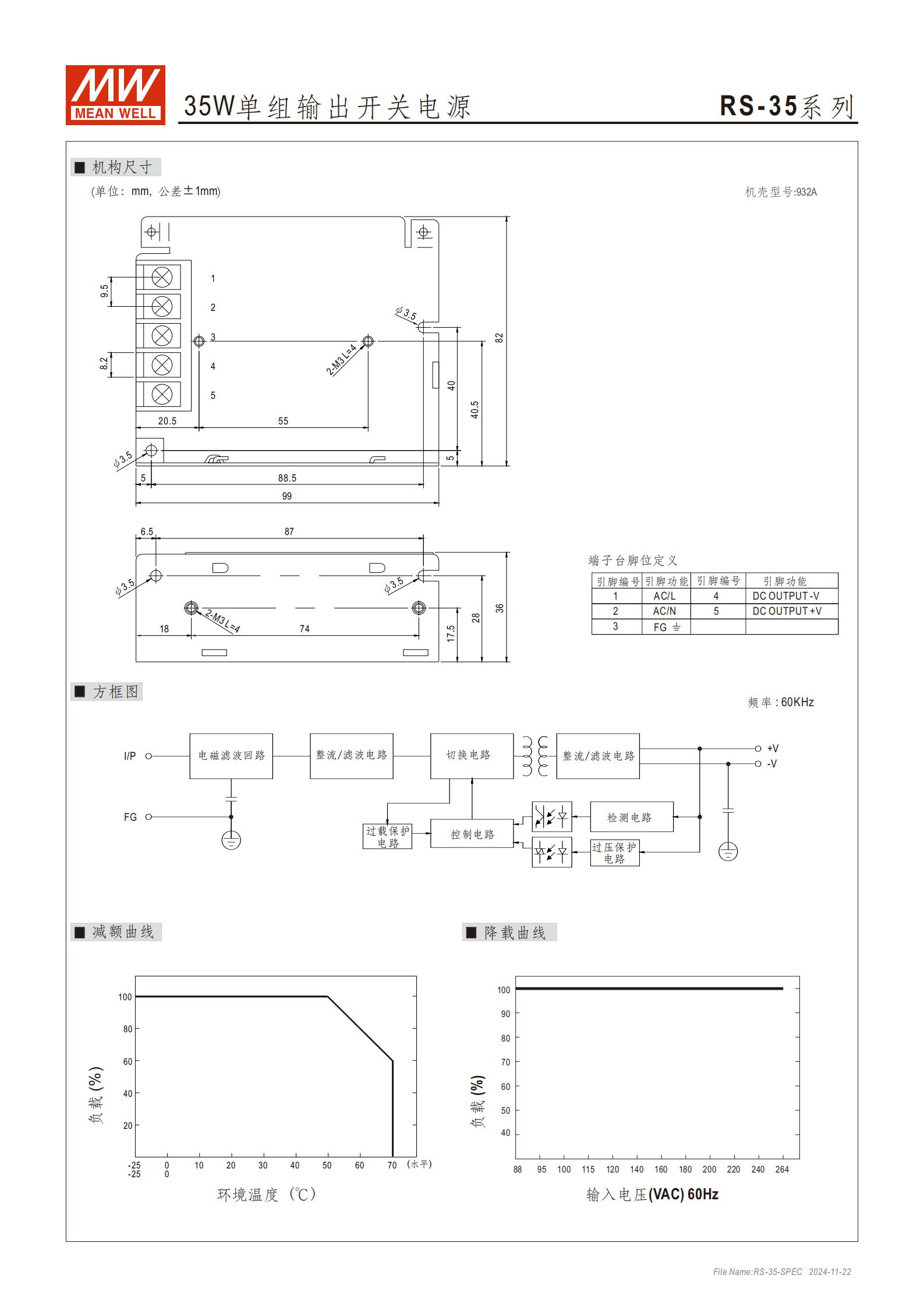

七、結構圖與引腳定義（Page 2）
提供方框圖、引腳功能定義、降載曲線、機構尺寸圖等
接線端子定義：
1：DC -V
2：DC +V
3：FG（地）
4：AC/L
5：AC/N
八、適用場景
適用于工業控制、通信設備、安防系統、儀器儀表等需穩定直流電源的場合。
