RS-15 系列是一款15W 單組輸出開關電源，包含 6 個細分型號（輸出電壓 3.3V/5V/12V/15V/24V/48V），核心優勢為85~264Vac/120~370Vdc 國際通用寬電壓輸入、短路 / 過負載 / 過電壓 / 過溫度四重保護、空載消耗 < 0.5W、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達72%~82% ，尺寸僅62.55128mm，通過 UL62368-1 等多項國際認證，適配低功率電子設備與小型儀器，兼具小巧體積與高可靠性。
產品名稱：RS-15 系列 15W 單組輸出開關電源
核心定位：面向低功率電子設備、小型儀器等場景，提供小巧、高效且可靠的單路供電解決方案
關鍵優勢：全球?qū)掚妷哼m配、四重安全保護、低空載功耗、高溫高振動耐受、長壽命元器件、3 年保固，體積小巧便于集成

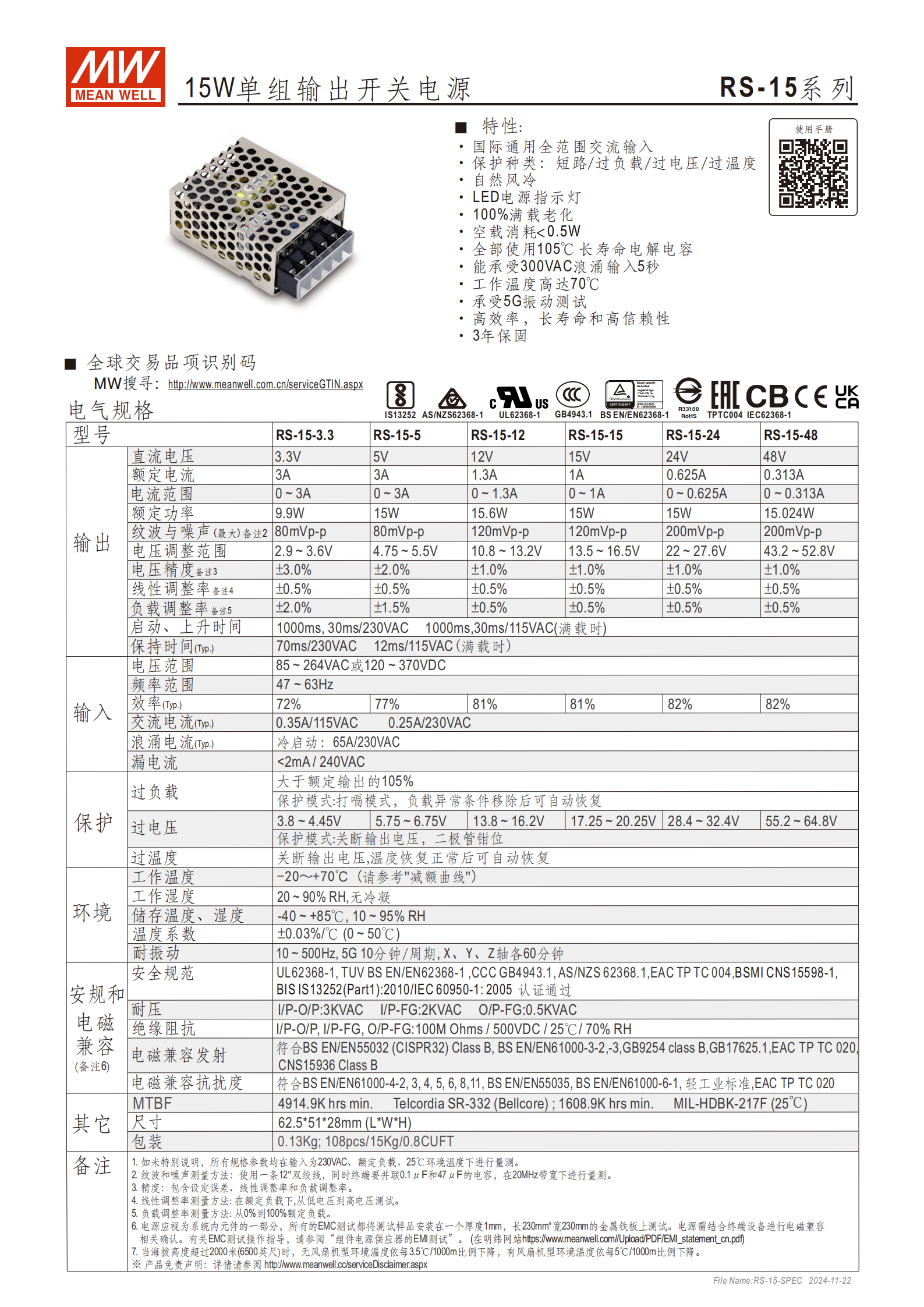

| 參數名稱 | 具體數值 |
|---|
| 輸入電壓范圍 | 交流：85~264Vac；直流：120~370Vdc |
| 浪涌輸入耐受 | 300Vac，持續 5 秒無損壞 |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | 72%（RS-15-3.3）、81%（RS-15-5/15）、77%（RS-15-12）、82%（RS-15-24/48） |
| 交流電流（Typ.） | 0.35A/115Vac；0.25A/230Vac |
| 冷啟動浪涌電流 | 65A/230Vac |
| 空載消耗 | <0.5W |
| 保持時間（Typ.） | 70ms/230Vac；12ms/115Vac（滿載） |
| 啟動、上升時間 | 1000ms、30ms/230Vac；1000ms、30ms/115Vac（滿載） |
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（max.） | 電壓調整范圍 | 電壓精度 |
|---|
| RS-15-3.3 | 3.3V | 3A | 0~3A | 9.9W | 80mVp-p | 2.9~3.6V | ±3.0% |
| RS-15-5 | 5V | 3A | 0~3A | 15W | 80mVp-p | 4.75~5.5V | ±2.0% |
| RS-15-12 | 12V | 1.3A | 0~1.3A | 15.6W | 120mVp-p | 10.8~13.2V | ±1.0% |
| RS-15-15 | 15V | 1A | 0~1A | 15W | 120mVp-p | 13.5~16.5V | ±1.0% |
| RS-15-24 | 24V | 0.625A | 0~0.625A | 15W | 200mVp-p | 22~27.6V | ±1.0% |
| RS-15-48 | 48V | 0.313A | 0~0.313A | 15.024W | 200mVp-p | 43.2~52.8V | ±1.0% |
| 型號 | 線性調整率 | 負載調整率 |
|---|
| 全系列 | ±0.5% | ±0.5%~±2.0% |
| 參數名稱 | 具體數值 |
|---|
| 工作溫度 | -20~+70℃（需參考減額曲線） |
| 儲存溫度 | -40~+85℃ |
| 工作濕度 | 20~90% RH（無冷凝） |
| 儲存濕度 | 10~95%RH |
| 溫度系數 | ±0.03%/℃（0~50℃） |
| 耐振動 | 10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
| 尺寸（LWH） | 62.55128mm |
| 重量 | 0.13Kg |
| 包裝規格 | 108 臺 / 15Kg/0.8CUFT |
LED 電源指示燈：直觀顯示電源工作狀態，方便實時監控
100% 滿載老化：出廠前全負載測試，確保出廠可靠性
自然風冷：無額外風扇，靜音運行，適配噪音敏感場景
105℃長壽命電解電容：高規格元器件，延長電源使用壽命
低空載功耗：空載消耗 < 0.5W，節能效果顯著
| 保護類型 | 保護邏輯 |
|---|
| 過負載保護 | 觸發條件：大于額定輸出的 105%；保護模式：打嗝模式，故障移除后自動恢復 |
| 過電壓保護 | 觸發電壓：3.8~4.45V（3.3V 型）、5.75~6.75V（5V 型）等；保護模式：關斷輸出電壓，二極管鉗位 |
| 過溫度保護 | 觸發條件：溫度異常；保護模式：關斷輸出電壓，溫度恢復后自動恢復 |
| 短路保護 | 保護模式：打嗝模式，短路排除后自動恢復正常輸出 |
核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、BSMI 等多項國際安全認證
耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）
EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B、GB9254 Class B 等標準；抗擾度符合 BS EN/EN61000 系列標準及輕工業標準，抗干擾能力強
平均無故障時間（MTBF）：Telcordia SR-332 標準下≥4914.9K 小時；MIL-HDBK-217F 標準（25℃）下≥1608.9K 小時

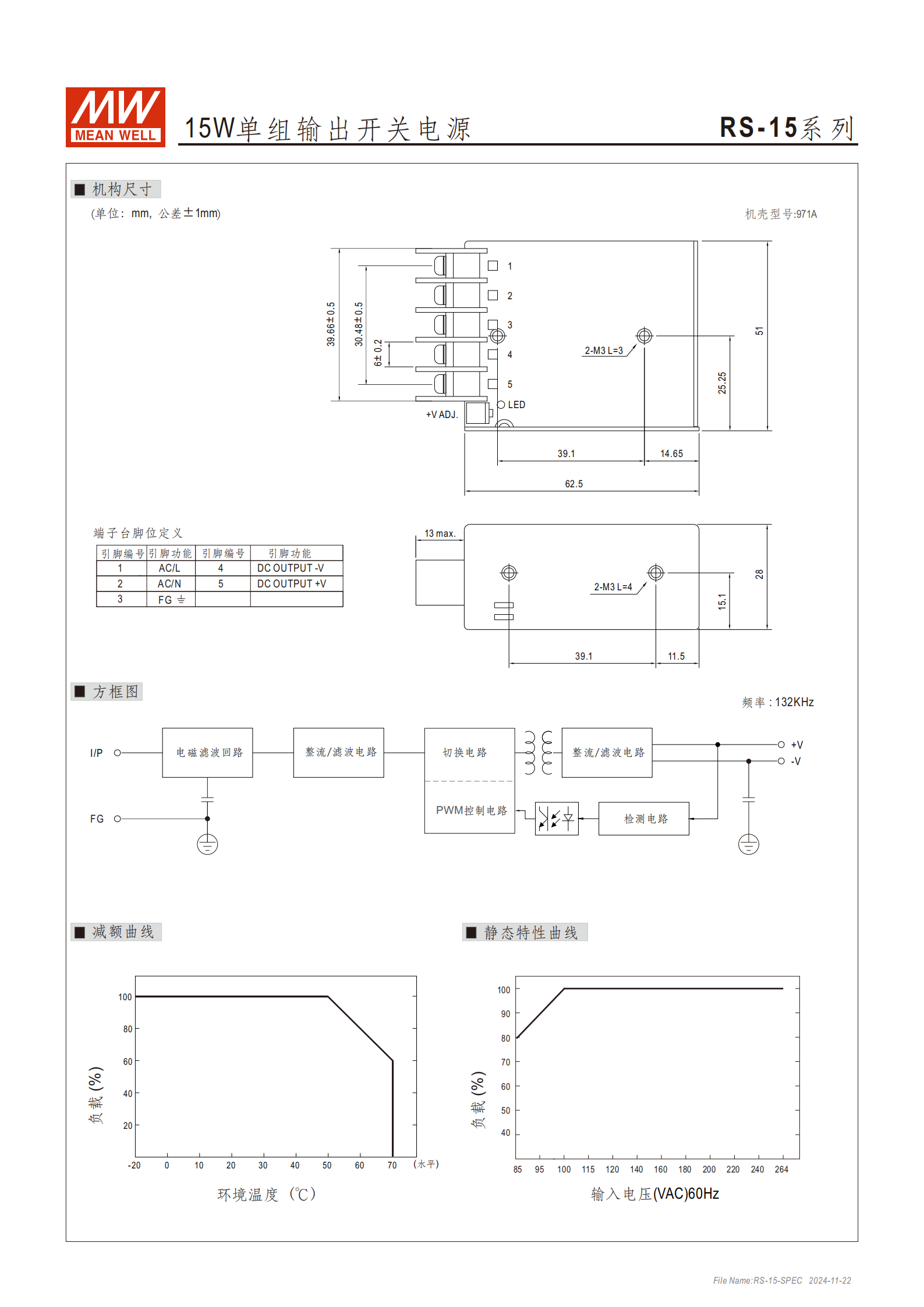

| 引腳編號 | 引腳功能 |
|---|
| 1 | AC/L（交流火線輸入） |
| 2 | AC/N（交流零線輸入） |
| 3 | FG（接地） |
| 4 | DC OUTPUT +V（直流輸出正極） |
| 5 | DC OUTPUT -V（直流輸出負極） |
答案：選擇核心依據是設備的額定電壓和電流需求，結合功率匹配：① 3.3V/5V 型號（RS-15-3.3/5）：額定電流 3A，適合需低電壓大電流的設備（如單片機、傳感器模塊）；② 12V/15V 型號（RS-15-12/15）：額定電流 1A/1.3A，適配小型工業控制模塊、安防配件；③ 24V/48V 型號（RS-15-24/48）：額定電流 0.313A/0.625A，適合高壓低電流設備（如小型通訊模塊、低壓傳感器）。需確保設備額定電壓與型號一致，且額定電流≤型號額定電流，功率不超過對應型號額定值（9.9W~15.6W）。
答案：① 四重保護的實用價值：短路、過負載、過電壓、過溫度四重保護覆蓋設備運行核心風險，如過溫度保護可避免電源長期高溫?zé)龤?，過電壓保護通過二極管鉗位防止高壓損壞精密設備，打嗝模式保護無需手動重啟，提升使用便捷性；② 低空載功耗的價值：空載消耗 < 0.5W，適合長期待機的設備（如智能家居配件、小型監控儀器），能顯著降低待機能耗，符合節能需求，長期使用可減少電費成本。
答案：① 小型設備集成場景：尺寸僅 62.55128mm，重量 0.13Kg，可輕松嵌入空間受限的設備（如小型儀器、便攜式電子設備、智能家居終端），無需額外預留大面積安裝空間；② 惡劣環境場景：工作溫度 - 20~+70℃，可應對低溫戶外和高溫工業環境；5G 抗振動測試（10~500Hz），適合安裝在有輕微振動的設備（如小型機械設備、車載輔助電子）；寬電壓輸入（85~264Vac）適配全球電網，可用于跨境銷售的低功率設備。
