RQ-125D 多路ac-dc電源模塊推薦

 提示：點擊圖片可以放大

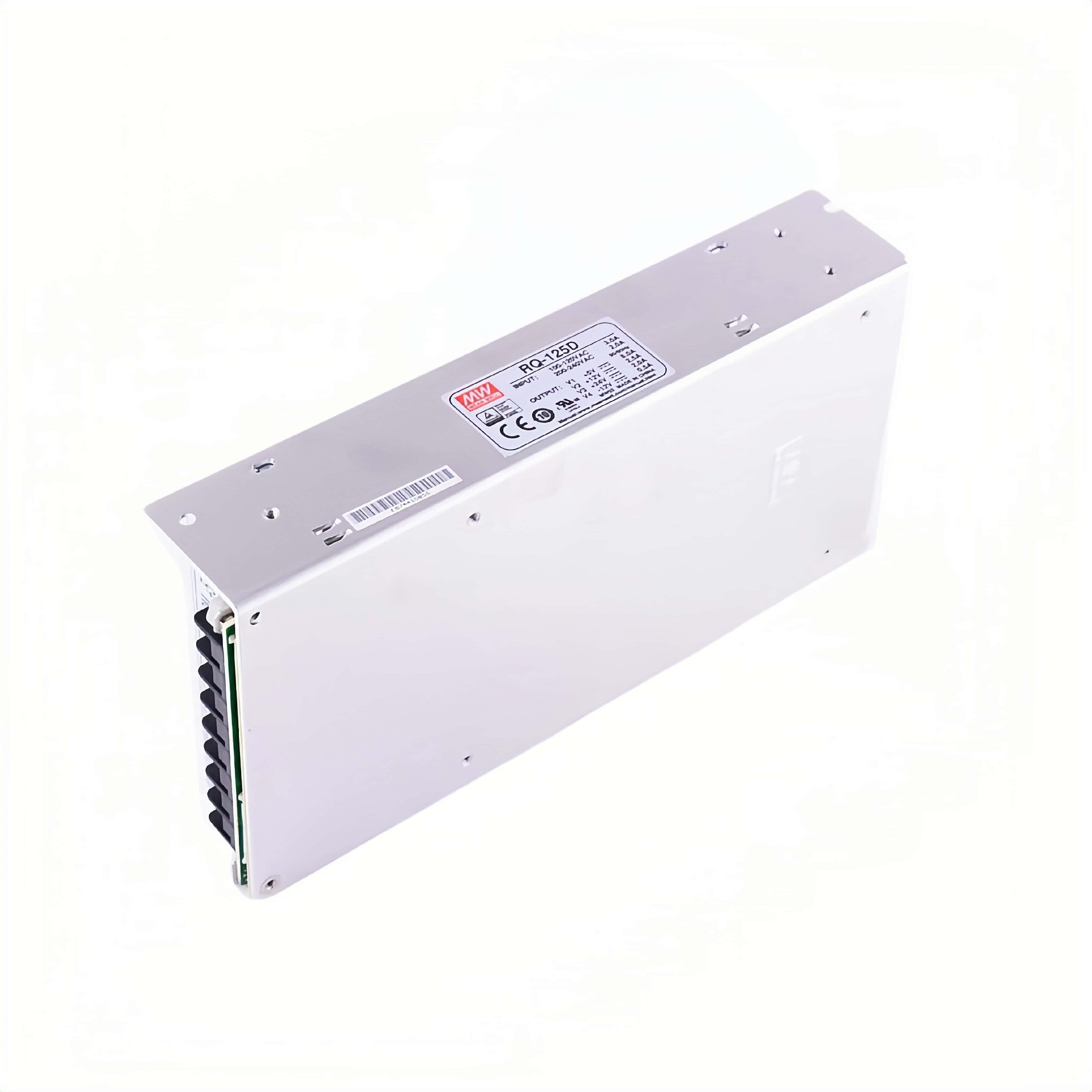

RQ-125 系列是一款125W 四組輸出開關電源，包含RQ-125B/C/D三個細分型號，核心優勢為88~264Vac/248~373Vdc 寬電壓輸入（可開關切換 + 承受 300Vac 浪涌 5 秒）、短路 / 過負載 / 過電壓三重保護（打嗝模式）、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達77%~80% ，尺寸為1999838mm，輸出電壓覆蓋5V/12V/15V/24V/-5V/-12V/-15V，額定功率120W~124W，通過 UL62368-1 等國際認證，適配需多路正負壓供電的中高功率工業設備、精密儀器，可靠性與適配性突出。

一、產品概述

  • 產品名稱：RQ-125 系列 125W 四組輸出開關電源

  • 核心定位：面向需要多路正負壓同時供電的中高功率工業設備、精密儀器等場景，提供穩定、高效且多適配性的電源解決方案

  • 關鍵優勢：寬電壓全球適配（開關切換）、多電壓組合（含負壓）、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧性能與場景覆蓋性

二、核心參數詳情

（1）輸入參數
參數名稱具體數值
輸入電壓范圍交流：88~132VAC/176~264VAC（可開關切換）；直流：248~373Vdc
浪涌輸入耐受300Vac，持續 5 秒無損壞
頻率范圍47~63Hz
效率（Typ.）RQ-125B：77%；RQ-125C：80%；RQ-125D：78%
交流電流（Typ.）3A/115Vac；2A/230Vac
冷啟動浪涌電流50A/230Vac
漏電流<2mA/240Vac
保持時間（Typ.）25ms/230Vac；30ms/115Vac（滿載）
啟動、上升時間500ms、20ms/230Vac；1200ms、30ms/115Vac（滿載）
（2）輸出參數（核心型號配置）
型號輸出通道直流電壓額定電流電流范圍額定功率紋波與噪聲（max.）電壓調整范圍電壓精度
RQ-125BCH15V11A0~12A120W80mVp-p4.75~5.5V±2.0%

CH212V4.5A0~4.5A
120mVp-p-+10,-1%

CH3-5V1A0~1A
80mVp-p-+6,-10%

CH4-12V0.5A0~1A
80mVp-p-±5.0%
RQ-125CCH15V10A0~12A122.5W80mVp-p4.75~5.5V±2.0%

CH215V4A0~4A
120mVp-p-+10,-1%

CH3-5V1A0~1A
80mVp-p-+6,-10%

CH4-15V0.5A0~1A
80mVp-p-±5.0%
RQ-125DCH15V8A0~12A124W80mVp-p4.75~5.5V±2.0%

CH212V2.5A0~2.5A
120mVp-p-+10,-1%

CH324V2A0~4A
150mVp-p-±8.0%

CH4-12V0.5A0~1A
80mVp-p-±5.0%
（3）輸出精度補充參數
型號通道線性調整率負載調整率負載調整率測量條件
全系列CH1±0.5%±1.0%20%~100% 額定負載，其他輸出 60% 額定負載
RQ-125BCH2±1.0%±3.0%20%~100% 額定負載，其他輸出 60% 額定負載
RQ-125CCH2±1.0%±3.0%20%~100% 額定負載，其他輸出 60% 額定負載
RQ-125DCH2±1.0%±2.0%20%~100% 額定負載，其他輸出 60% 額定負載
全系列負壓通道（CH3/CH4）±1.0%±6.0%20%~100% 額定負載，其他輸出 60% 額定負載
（4）環境與物理參數
參數名稱具體數值
工作溫度-25~+70℃（需參考減額曲線）
儲存溫度-40~+85℃
工作濕度20~90% RH（無冷凝）
儲存濕度10~95%RH
溫度系數（+5V 通道）±0.03%/℃（0~50℃）
耐振動10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
尺寸（LWH）1999838mm
重量0.7Kg
包裝規格20 臺 / 14Kg/0.85CUFT

三、核心功能與保護

（1）特殊功能

  • LED 電源指示燈：直觀顯示電源工作狀態，方便實時監控

  • 100% 滿載老化：出廠前全負載測試，確保出廠可靠性

  • 自然風冷：無額外風扇，靜音運行，適配噪音敏感場景

  • 105℃長壽命電解電容：高規格元器件，延長電源使用壽命

（2）保護機制
保護類型保護邏輯
過負載保護觸發條件：額定輸出功率的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復
過電壓保護觸發電壓：CH1（5V 通道）5.75~6.75V；保護模式：打嗝模式，電壓異常條件移除后自動恢復
短路保護觸發條件：輸出端短路；保護模式：打嗝模式，短路排除后自動恢復正常輸出

四、安全與認證

  • 核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、BIS IS13252 等國際安全認證

  • 耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC

  • 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）

  • EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準、重工業標準及 BS EN/EN55035，抗干擾能力強

  • 平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2535.9K 小時；MIL-HDBK-217F 標準（25℃）下≥377.7K 小時

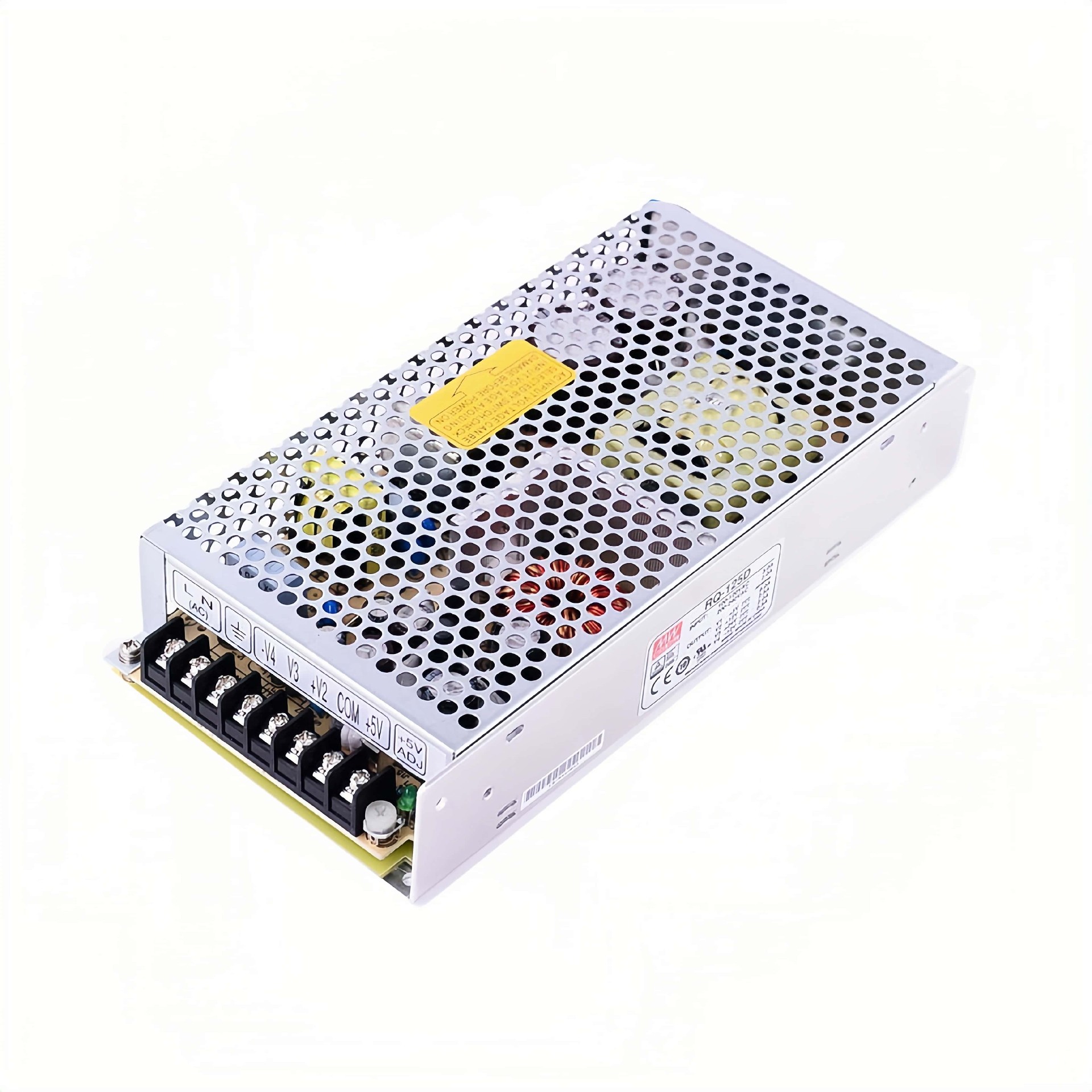

五、端子臺腳位定義

引腳編號引腳功能引腳編號引腳功能
1AC/L（交流火線輸入）5DC OUTPUT V3（第三路直流輸出）
2AC/N（交流零線輸入）6DC OUTPUT +V2（第二路直流輸出）
3FG（接地）7DC OUTPUT COM（公共端）
4DC OUTPUT -V4（第四路直流輸出，負壓）8DC OUTPUT +V1（第一路直流輸出）

4. 關鍵問題

問題 1：RQ-125 系列三個細分型號的核心輸出差異是什么？如何針對中高功率多路供電場景精準選擇？

答案：核心差異集中在正壓輸出的電壓、電流及總功率，選擇邏輯如下：① RQ-125B（5V/11A+12V/4.5A，120W）：5V 通道額定電流達 11A（最大 12A），適合需高電流 5V 供電的場景，如多核心工業控制板 + 12V 大功率執行器；② RQ-125C（5V/10A+15V/4A，122.5W）：適配需 15V 供電的設備，如模擬信號處理模塊、特定工業傳感器，5V 高電流滿足主控需求；③ RQ-125D（5V/8A+12V/2.5A+24V/2A，124W）：含 24V 高壓輸出（額定 2A），適合需 24V 大功率負載（如小型電機、高壓繼電器）+ 5V/12V 輔助供電的復合場景。選擇時需匹配設備的正壓需求和單路峰值電流，且總功率不超過對應型號額定值。

問題 2：RQ-125 系列的 “四組輸出 + 含負壓 + 寬電壓開關切換” 設計，在中高功率工業場景中有何獨特價值？

答案：獨特價值體現在三方面：① 適配特殊電路需求：含 - 5V/-12V/-15V 負壓輸出，可直接滿足中高功率模擬電路、運算放大器、數據采集模塊等對正負壓同時供電的需求，無需額外配置負壓電源，簡化供電架構并降低成本；② 全球電網適配：通過開關切換 88~132VAC/176~264VAC 輸入范圍，適配全球不同地區電網，無需額外變壓器，降低跨國工業設備的供電適配成本；③ 提升系統穩定性：同一電源整合四路輸出（含負壓），避免多電源組合導致的電位差和接地干擾，減少模擬信號失真，尤其適合工業檢測儀器、精密控制設備等對信號精度要求高的場景。

問題 3：RQ-125 系列的環境適應能力和保護機制如何保障中高功率工業場景的長期連續運行？

答案：① 環境適應保障：工作溫度覆蓋 - 25~+70℃，可應對高溫車間和低溫戶外環境；5G 抗振動測試（10~500Hz，三軸各 60 分鐘），能穩定安裝在生產線、重型設備等振動場景；300Vac 浪涌耐受 + 寬電壓輸入，可應對工業電網電壓波動；② 保護機制保障：短路、過負載、過電壓均采用 “打嗝模式”，故障時電源間歇工作避免元件燒毀，故障移除后自動恢復，無需手動重啟，適配工業場景連續運行需求；過電壓精準針對核心 5V 通道（觸發電壓 5.75~6.75V），重點保護精密負載；③ 電氣安全保障：絕緣阻抗≥100MΩ、漏電流 < 2mA，耐壓達 3KVAC，有效避免中高功率多路供電時的電氣擊穿和觸電風險；工業級 EMC 性能可抵御車間電磁干擾，避免多路模塊誤觸發，結合 2535.9K 小時的 MTBF，大幅降低維護頻率和停機成本
