RQ-85 系列是一款85W 四組輸出開關電源，包含RQ-85B/C/D三個細分型號，核心優勢為88~264Vac/125~373Vdc 國際通用寬電壓輸入、短路 / 過負載 / 過電壓三重保護（打嗝模式）、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達76%~78% ，能承受300Vac 浪涌輸入 5 秒，尺寸為1599738mm，輸出電壓組合覆蓋5V/12V/15V/24V/-5V/-12V/-15V，額定功率80.7W~84W，通過 UL62368-1 等多項國際安全認證，適配需多路正負壓供電的中高功率電子設備與工業模塊，可靠性與適配性突出。

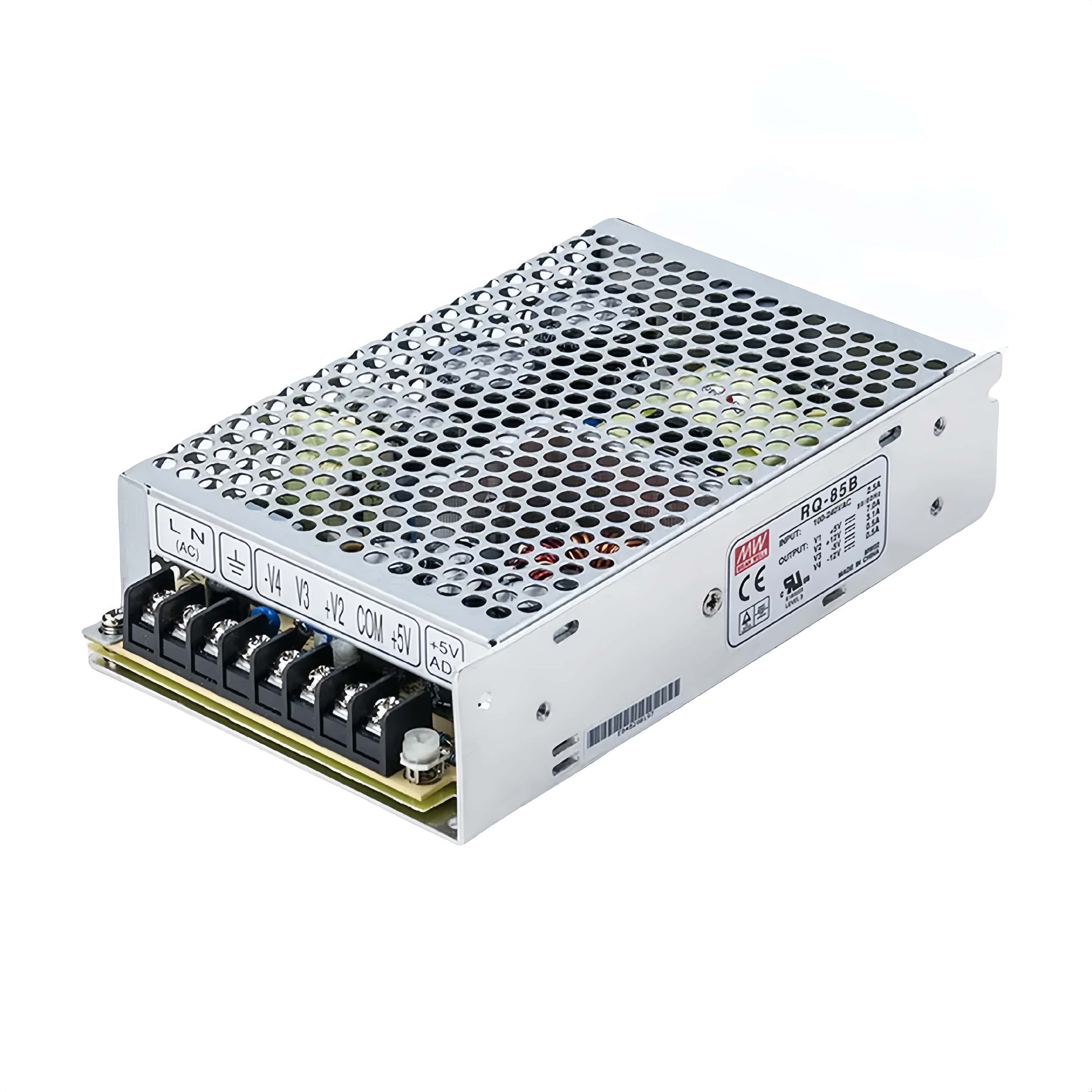

產品名稱：RQ-85 系列 85W 四組輸出開關電源
核心定位：面向需要多路正負壓供電的中高功率電子設備、工業控制模塊、精密儀器等場景，提供穩定、高效且多適配性的電源解決方案
關鍵優勢：全球?qū)掚妷哼m配、多電壓組合（含負壓）、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧性能與場景覆蓋性
| 參數名稱 | 具體數值 |
|---|
| 輸入電壓范圍 | 交流：88~264Vac；直流：125~373Vdc |
| 浪涌輸入耐受 | 300Vac，持續 5 秒無損壞 |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | RQ-85B：76%；RQ-85C：78%；RQ-85D：77% |
| 交流電流（Typ.） | 2.5A/115Vac；1.5A/230Vac |
| 冷啟動浪涌電流 | 50A/230Vac |
| 漏電流 | <2mA/240Vac |
| 保持時間（Typ.） | 100ms/230Vac；18ms/115Vac（滿載） |
| 啟動、上升時間 | 500ms、20ms/230Vac；1200ms、30ms/115Vac（滿載） |
| 型號 | 輸出通道 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（max.） | 電壓調整范圍 | 電壓精度 |
|---|
| RQ-85B | CH1 | 5V | 7A | 0~10A | 80.7W | 80mVp-p | 4.75~5.5V | ±2.0% |
| CH2 | 12V | 3.1A | 0~4A |
| 120mVp-p | - | +7,-3% |
| CH3 | -5V | 0.5A | 0~1A |
| 100mVp-p | - | ±8.0% |
| CH4 | -12V | 0.5A | 0~1A |
| 80mVp-p | - | ±5.0% |
| RQ-85C | CH1 | 5V | 7A | 0~10A | 82.5W | 80mVp-p | 4.75~5.5V | ±2.0% |
| CH2 | 15V | 2.5A | 0~4A |
| 120mVp-p | - | +3,-7% |
| CH3 | -5V | 0.5A | 0~1A |
| 100mVp-p | - | ±8.0% |
| CH4 | -15V | 0.5A | 0~1A |
| 120mVp-p | - | ±5.0% |
| RQ-85D | CH1 | 5V | 6A | 0~10A | 84W | 80mVp-p | 4.75~5.5V | ±2.0% |
| CH2 | 12V | 2A | 0~4A |
| 120mVp-p | - | +7,-3% |
| CH3 | 24V | 1A | 0~1.5A |
| 150mVp-p | - | ±8.0% |
| CH4 | -12V | 0.5A | 0~1A |
| 80mVp-p | - | ±5.0% |
| 型號 | 通道 | 線性調整率 | 負載調整率 | 負載調整率測量條件 |
|---|
| 全系列 | CH1 | ±0.5% | - | 20%~100% 額定負載，其他輸出 60% 額定負載 |
| RQ-85B | CH2 | ±1.0% | - | 20%~100% 額定負載，其他輸出 60% 額定負載 |
| RQ-85C | CH2 | ±1.0% | - | 20%~100% 額定負載，其他輸出 60% 額定負載 |
| RQ-85D | CH2 | ±1.0% | - | 20%~100% 額定負載，其他輸出 60% 額定負載 |
| 全系列 | 負壓通道（CH3/CH4） | ±1.0% | - | 20%~100% 額定負載，其他輸出 60% 額定負載 |
| 參數名稱 | 具體數值 |
|---|
| 工作溫度 | -25~+70℃（需參考減額曲線） |
| 儲存溫度 | -40~+85℃ |
| 工作濕度 | 20~90% RH（無冷凝） |
| 儲存濕度 | 10~95%RH |
| 溫度系數（+5V 通道） | ±0.03%/℃（0~50℃） |
| 耐振動 | 10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
| 尺寸（LWH） | 1599738mm |
| 重量 | 0.6Kg |
| 包裝規格 | 24 臺 / 15.4Kg/0.83CUFT |
LED 電源指示燈：直觀顯示電源工作狀態，方便用戶實時監控
100% 滿載老化：出廠前經過全負載測試，確保產品出廠可靠性
自然風冷：無需額外風扇，靜音運行，適配對噪音敏感的場景
105℃長壽命電解電容：選用高規格元器件，延長電源整體使用壽命
| 保護類型 | 保護邏輯 |
|---|
| 過負載保護 | 觸發條件：額定輸出功率的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復 |
| 過電壓保護 | 觸發電壓：CH1（5V 通道）5.75~6.75V；保護模式：打嗝模式，電壓異常條件移除后自動恢復 |
| 短路保護 | 觸發條件：輸出端發生短路；保護模式：打嗝模式，短路排除后自動恢復正常輸出 |
核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、BIS IS13252 等多項國際安全認證
耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）
EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準、重工業標準及 BS EN/EN55035，抗干擾能力強
平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2603.4K 小時；MIL-HDBK-217F 標準（25℃）下≥424.2K 小時

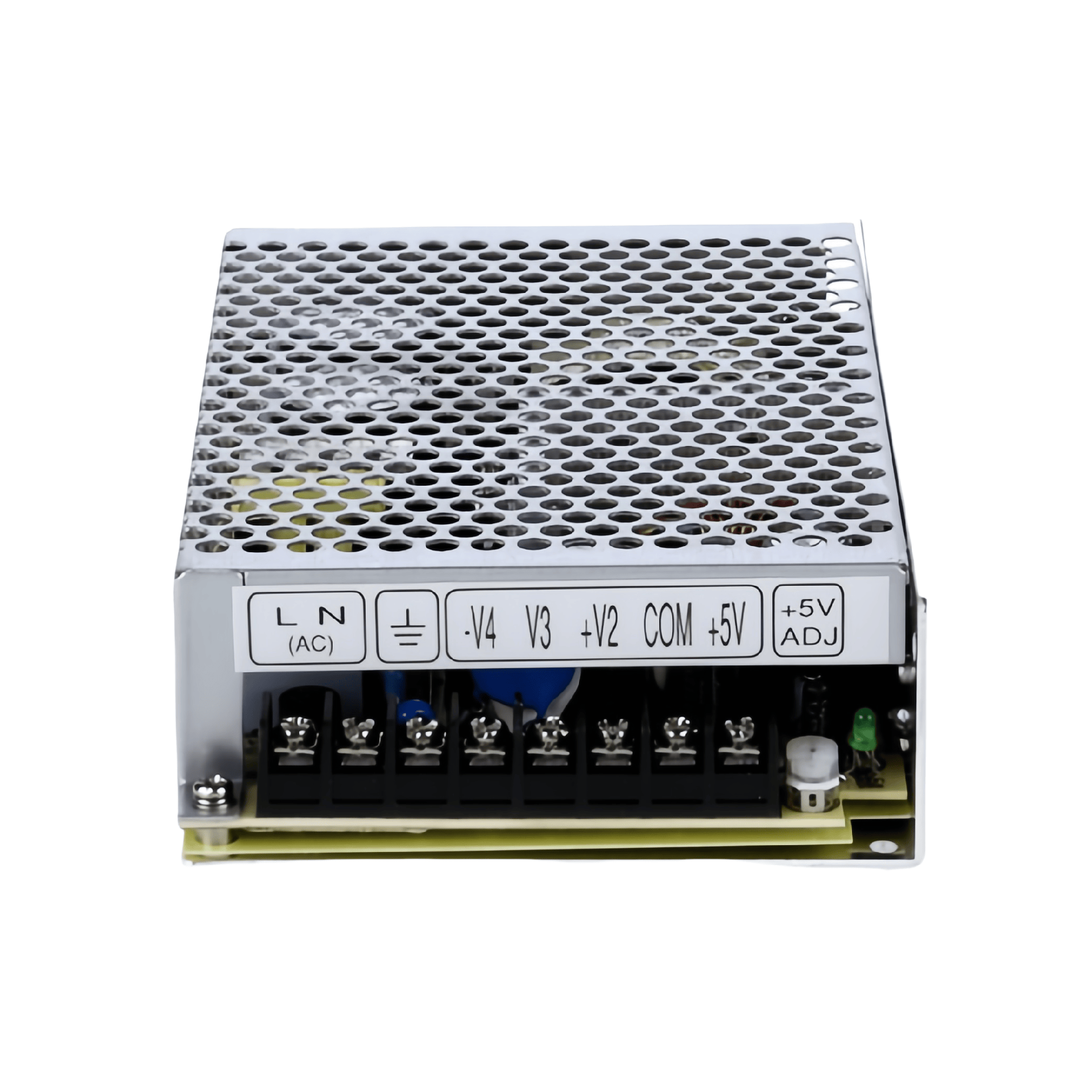

| 引腳編號 | 引腳功能 | 引腳編號 | 引腳功能 |
|---|
| 1 | AC/L（交流火線輸入） | 5 | DC OUTPUT V3（第三路直流輸出） |
| 2 | AC/N（交流零線輸入） | 6 | DC OUTPUT +V2（第二路直流輸出） |
| 3 | FG（接地） | 7 | DC OUTPUT COM（公共端） |
| 4 | DC OUTPUT -V4（第四路直流輸出，負壓） | 8 | DC OUTPUT +V1（第一路直流輸出） |
答案：三個型號的核心差異在正壓輸出的電壓、電流及總功率，適配場景各有側重：① RQ-85B（5V/7A+12V/3.1A，80.7W）：5V 通道額定電流達 7A（最大 10A），適合需高電流 5V 供電的場景，如多核心工業控制板 + 12V 執行器；② RQ-85C（5V/7A+15V/2.5A，82.5W）：適配需 15V 供電的設備，如模擬信號處理模塊、特定工業傳感器，同時 5V 高電流滿足主控需求；③ RQ-85D（5V/6A+12V/2A+24V/1A，84W）：含 24V 高壓輸出，適合需 24V 大功率負載（如小型電機、高壓繼電器）+ 5V/12V 輔助供電的復合場景。選擇時需匹配設備的正壓需求和單路峰值電流，且總功率不超過對應型號額定值。
答案：核心優勢體現在適配性和穩定性?xún)煞矫妫孩?適配特殊電路需求：含 - 5V/-12V/-15V 負壓輸出，可直接滿足中高功率模擬電路、運算放大器、數據采集模塊等對正負壓同時供電的需求，無需額外配置負壓電源，簡化供電架構并降低成本；② 提升系統穩定性：同一電源提供多路正負壓，避免多電源組合導致的電位差和接地干擾，減少模擬信號失真，尤其適合工業檢測儀器、精密控制設備等對信號精度要求高的場景；③ 優化空間與成本：整合四路輸出（含負壓），減少電源數量，降低設備體積和布線復雜度，同時共享保護機制和散熱系統，提升中高功率場景下的運行可靠性。
答案：① 環境適應保障：工作溫度覆蓋 - 25~+70℃，可應對高溫車間和低溫戶外環境；5G 抗振動測試（10~500Hz，三軸各 60 分鐘），能穩定安裝在生產線、重型設備等振動場景；88~264Vac 寬電壓輸入 + 300Vac 浪涌耐受，可應對工業電網電壓波動，減少電壓突變導致的電源損壞；② 保護機制保障：短路、過負載、過電壓均采用 “打嗝模式”，故障時電源間歇工作避免元件燒毀，故障移除后自動恢復，無需手動重啟，適配工業場景連續運行需求；過電壓精準針對核心 5V 通道（觸發電壓 5.75~6.75V），重點保護精密負載；③ 電氣安全保障：絕緣阻抗≥100MΩ、漏電流 < 2mA，耐壓達 3KVAC，有效避免中高功率多路供電時的電氣擊穿和觸電風險；工業級 EMC 性能可抵御車間電磁干擾，避免多路模塊誤觸發，保障供電穩定性；結合 105℃長壽命電容和 2603.4K 小時的 MTBF，進一步降低維護頻率和停機成本。
