RQ-65C 多路直流電源

 提示：點擊圖片可以放大

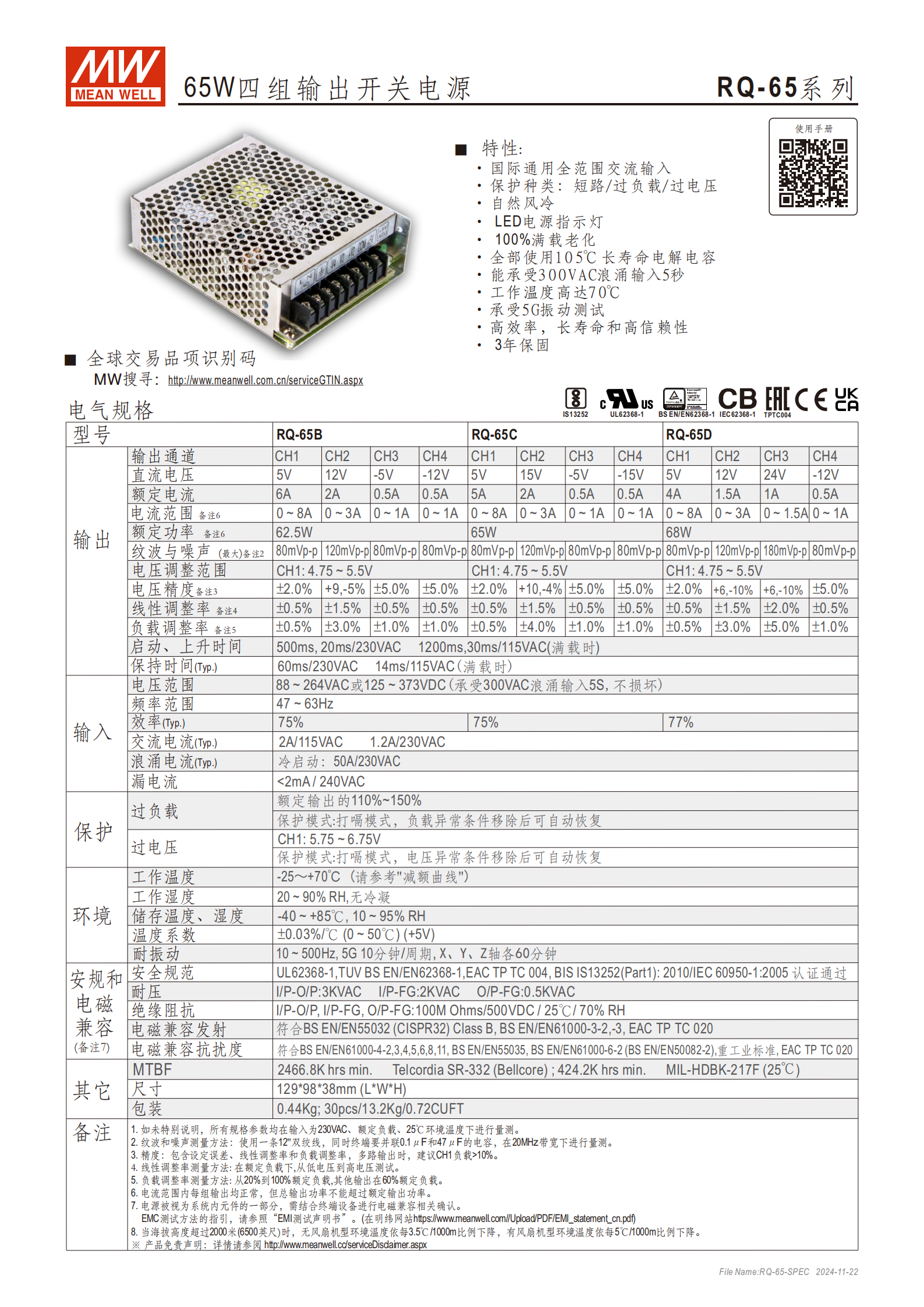

RQ-65 系列是一款65W 四組輸出開關電源，包含RQ-65B/C/D三個細分型號，核心優勢為88~264Vac/125~373Vdc 國際通用寬電壓輸入、短路 / 過負載 / 過電壓三重保護（打嗝模式）、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達75%~77% ，能承受300Vac 浪涌輸入 5 秒，尺寸為1299838mm，輸出電壓組合覆蓋5V/12V/15V/24V/-5V/-12V/-15V，通過 UL62368-1 等多項國際安全認證，適配需多路正負壓供電的電子設備與工業模塊，可靠性與適配性突出。

一、產品概述

  • 產品名稱：RQ-65 系列 65W 四組輸出開關電源

  • 核心定位：面向需要多路正負壓供電的電子設備、工業控制模塊、精密儀器等場景，提供穩定、高效且多適配性的電源解決方案

  • 關鍵優勢：全球?qū)掚妷哼m配、多電壓組合（含負壓）、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧性能與場景覆蓋性

二、核心參數詳情

（1）輸入?yún)?shù)
參數名稱具體數值
輸入電壓范圍交流：88~264Vac；直流：125~373Vdc
浪涌輸入耐受300Vac，持續 5 秒無損壞
頻率范圍47~63Hz
效率（Typ.）RQ-65B：75%；RQ-65C：77%；RQ-65D：75%
交流電流（Typ.）2A/115Vac；1.2A/230Vac
冷啟動浪涌電流50A/230Vac
漏電流<2mA/240Vac
保持時間（Typ.）60ms/230Vac；14ms/115Vac（滿載）
啟動、上升時間500ms、20ms/230Vac；1200ms、30ms/115Vac（滿載）
（2）輸出參數（核心型號配置）
型號輸出通道直流電壓額定電流電流范圍額定功率紋波與噪聲（max.）電壓調整范圍電壓精度
RQ-65BCH15V6A0~8A62.5W80mVp-p4.75~5.5V±2.0%

CH212V2A0~3A
120mVp-p-+9,-5%

CH3-5V0.5A0~1A
80mVp-p-±5.0%

CH4-12V0.5A0~1A
80mVp-p-±5.0%
RQ-65CCH15V5A0~8A65W80mVp-p4.75~5.5V±2.0%

CH215V2A0~3A
120mVp-p-+10,-4%

CH3-5V0.5A0~1A
80mVp-p-±5.0%

CH4-15V0.5A0~1A
80mVp-p-±5.0%
RQ-65DCH15V4A0~8A68W80mVp-p4.75~5.5V±2.0%

CH212V1.5A0~1.5A
120mVp-p-+6,-10%

CH324V1A0~3A
180mVp-p-+6,-10%

CH4-12V0.5A0~1A
80mVp-p-±5.0%
（3）輸出精度補充參數
型號通道線性調整率負載調整率負載調整率測量條件
全系列CH1±0.5%±0.5%20%~100% 額定負載，其他輸出 60% 額定負載
RQ-65BCH2±1.5%±3.0%20%~100% 額定負載，其他輸出 60% 額定負載
RQ-65CCH2±1.5%±4.0%20%~100% 額定負載，其他輸出 60% 額定負載
RQ-65DCH2±1.5%±3.0%20%~100% 額定負載，其他輸出 60% 額定負載
全系列負壓通道（CH3/CH4）±0.5%±1.0%20%~100% 額定負載，其他輸出 60% 額定負載
（4）環境與物理參數
參數名稱具體數值
工作溫度-25~+70℃（需參考減額曲線）
儲存溫度-40~+85℃
工作濕度20~90% RH（無冷凝）
儲存濕度10~95%RH
溫度系數（+5V 通道）±0.03%/℃（0~50℃）
耐振動10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
尺寸（LWH）1299838mm
重量0.44Kg
包裝規格30 臺 / 13.2Kg/0.72CUFT

三、核心功能與保護

（1）特殊功能

  • LED 電源指示燈：直觀顯示電源工作狀態，方便用戶實時監控

  • 100% 滿載老化：出廠前經過全負載測試，確保產品出廠可靠性

  • 自然風冷：無需額外風扇，靜音運行，適配對噪音敏感的場景

  • 105℃長壽命電解電容：選用高規格元器件，延長電源整體使用壽命

（2）保護機制
保護類型保護邏輯
過負載保護觸發條件：額定輸出功率的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復
過電壓保護觸發電壓：CH1（5V 通道）5.75~6.75V；保護模式：打嗝模式，電壓異常條件移除后自動恢復
短路保護觸發條件：輸出端發生短路；保護模式：打嗝模式，短路排除后自動恢復正常輸出

四、安全與認證

  • 核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、BIS IS13252 等多項國際安全認證

  • 耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC

  • 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）

  • EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準、重工業標準及 BS EN/EN55035，抗干擾能力強

  • 平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2466.8K 小時；MIL-HDBK-217F 標準（25℃）下≥424.2K 小時

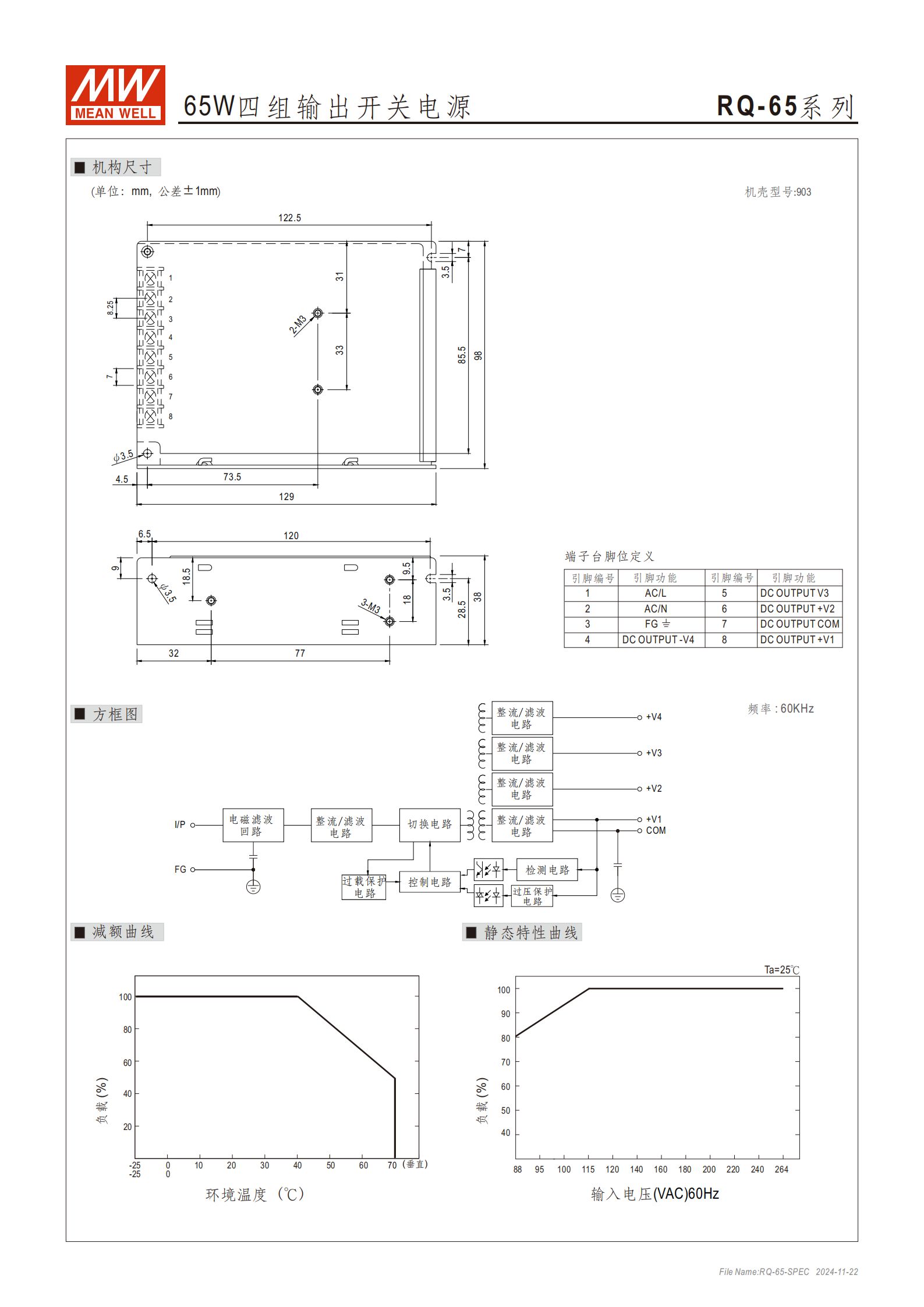

五、端子臺腳位定義

引腳編號引腳功能引腳編號引腳功能
1AC/L（交流火線輸入）5DC OUTPUT V3（第三路直流輸出）
2AC/N（交流零線輸入）6DC OUTPUT +V2（第二路直流輸出）
3FG（接地）7DC OUTPUT COM（公共端）
4DC OUTPUT -V4（第四路直流輸出，負壓）8DC OUTPUT +V1（第一路直流輸出）

4. 關鍵問題

問題 1：RQ-65 系列三個細分型號的輸出電壓組合有何差異？如何根據設備供電需求精準選擇？

答案：三個型號的核心差異在正壓輸出電壓和電流分配，負壓均為 - 5V/-12V（或 - 15V），選擇邏輯如下：① RQ-65B（5V/6A+12V/2A+-5V/-12V）：適合需 “高電流 5V + 常規 12V” 的場景，如單片機主控（5V）+ 12V 傳感器模塊；② RQ-65C（5V/5A+15V/2A+-5V/-15V）：適配需 15V 供電的設備，如部分運算放大器、模擬電路模塊；③ RQ-65D（5V/4A+12V/1.5A+24V/1A+-12V）：針對含 24V 高壓負載的場景，如 24V 繼電器 + 5V 控制板。選擇時需重點匹配設備的正壓需求（12V/15V/24V）和單路峰值電流，同時確保總功率不超過對應型號額定值（62.5W/65W/68W）。

問題 2：RQ-65 系列的 “四組輸出 + 含負壓” 設計，相比普通多路正壓電源，在實際應用中有何獨特價值？

答案：獨特價值集中在適配性和穩定性兩方面：① 適配特殊電路需求：含 - 5V/-12V/-15V 負壓輸出，可直接滿足運算放大器、數據采集模塊、模擬信號處理電路等對正負壓同時供電的需求，無需額外配置負壓電源，簡化設備供電架構；② 提升信號穩定性：同一電源提供正負壓，避免多電源組合導致的電位差和接地干擾，減少模擬信號失真，尤其適合精密電子儀器、工業檢測設備等對信號精度要求高的場景；③ 降低成本與空間占用：整合四路輸出（含負壓），減少電源數量，降低設備體積和布線復雜度，同時共享保護機制，提升系統可靠性。

問題 3：RQ-65 系列的環境適應能力和保護機制如何保障工業場景中多路供電的長期穩定運行？

答案：① 環境適應保障：工作溫度覆蓋 - 25~+70℃，可應對高溫車間和低溫戶外環境；5G 抗振動測試（10~500Hz，三軸各 60 分鐘），能穩定安裝在生產線、重型設備等振動場景；88~264Vac 寬電壓輸入 + 300Vac 浪涌耐受，可應對工業電網電壓波動；② 保護機制保障：短路、過負載、過電壓均采用 “打嗝模式”，故障時電源間歇工作避免元件燒毀，故障移除后自動恢復，無需手動重啟，適配工業場景連續運行需求；過電壓精準針對核心 5V 通道（觸發電壓 5.75~6.75V），重點保護精密負載；③ 電氣安全保障：絕緣阻抗≥100MΩ、漏電流 < 2mA，耐壓達 3KVAC，有效避免多路供電時的電氣擊穿和觸電風險；工業級 EMC 性能可抵御車間電磁干擾，避免多路模塊誤觸發，保障供電穩定性。
