RQ-50 系列是一款50W 四組輸出開關電源，具備88~264Vac 國際通用寬電壓輸入，核心優勢包括短路 / 過負載 / 過電壓三重保護（打嗝模式）、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達72%~77% ，能承受300Vac 浪涌輸入 5 秒，尺寸為999736mm，通過 UL62368-1 等多項國際安全認證，適配需多路供電的電子設備與工業模塊，可靠性突出。

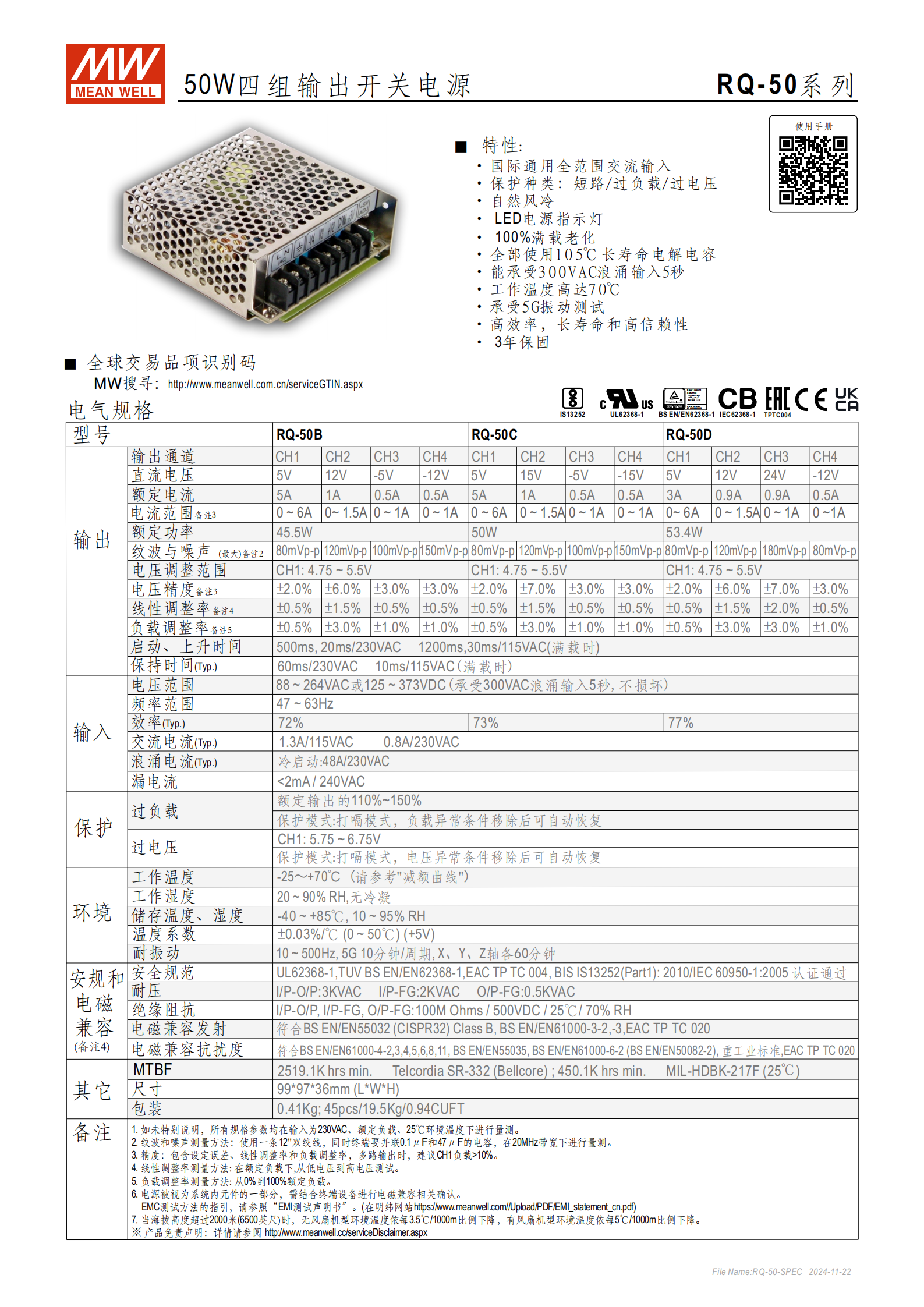

產品名稱：RQ-50 系列 50W 四組輸出開關電源
核心定位：面向需要四組供電的電子設備、工業控制模塊等場景，提供穩定、高效且可靠的中低功率電源解決方案
關鍵優勢：全球?qū)掚妷哼m配、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧性能與實用性
| 參數名稱 | 具體數值 |
|---|
| 輸入電壓范圍 | 交流 88~264Vac，可承受 300Vac 浪涌輸入 5 秒無損壞 |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | 72%~77% |
| 交流電流（Typ.） | 1.3A/115Vac；0.8A/230Vac |
| 冷啟動浪涌電流 | 48A/230Vac |
| 漏電流 | <2mA/240Vac |
| 啟動、上升時間 | 未明確標注具體數值，按行業同類產品常規范圍參考（滿載時啟動時間數百毫秒級） |
| 參數類型 | 具體說明 |
|---|
| 輸出通道 | 4 組，分別為 DC OUTPUT +V1、+V2、V3、-V4（端子臺腳位對應） |
| 紋波與噪聲（max.） | 測量方式：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下量測（具體數值未明確標注） |
| 電壓調整范圍 | 未明確標注具體數值 |
| 電壓精度 | ±0.5%~±2.0%（因通道不同有差異） |
| 線性調整率 | ±0.5%~±1.5%（因通道不同有差異） |
| 負載調整率 | ±0.5%~±3.0%（因通道不同有差異），測量方式：從 0% 到 100% 額定負載 |
| 參數名稱 | 具體數值 |
|---|
| 工作溫度 | -25~+70℃（需參考減額曲線） |
| 儲存溫度 | -40~+85℃ |
| 工作濕度 | 20~90% RH（無冷凝） |
| 儲存濕度 | 10~95%RH |
| 溫度系數（+5V 通道） | ±0.03%/℃（0~50℃） |
| 耐振動 | 10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
| 尺寸（LWH） | 999736mm |
| 重量 | 0.41Kg |
| 包裝規格 | 45 臺 / 19.5Kg/0.94CUFT |
LED 電源指示燈：直觀顯示電源工作狀態，方便用戶實時監控
100% 滿載老化：出廠前經過全負載測試，確保產品出廠可靠性
自然風冷：無需額外風扇，靜音運行，適配對噪音敏感的場景
105℃長壽命電解電容：選用高規格元器件，延長電源整體使用壽命
| 保護類型 | 保護邏輯 |
|---|
| 過負載保護 | 觸發條件：額定輸出功率的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復 |
| 過電壓保護 | 觸發電壓：CH1（+V1 通道）5.75~6.75V；保護模式：打嗝模式，電壓異常條件移除后自動恢復 |
| 短路保護 | 保護模式：打嗝模式，短路排除后自動恢復正常輸出（觸發條件未額外標注，按通用邏輯執行） |
核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、BIS IS13252 等多項國際安全認證
耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）
EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準、重工業標準及 BS EN/EN55035，抗干擾能力強
平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2519.1K 小時；MIL-HDBK-217F 標準（25℃）下≥450.1K 小時

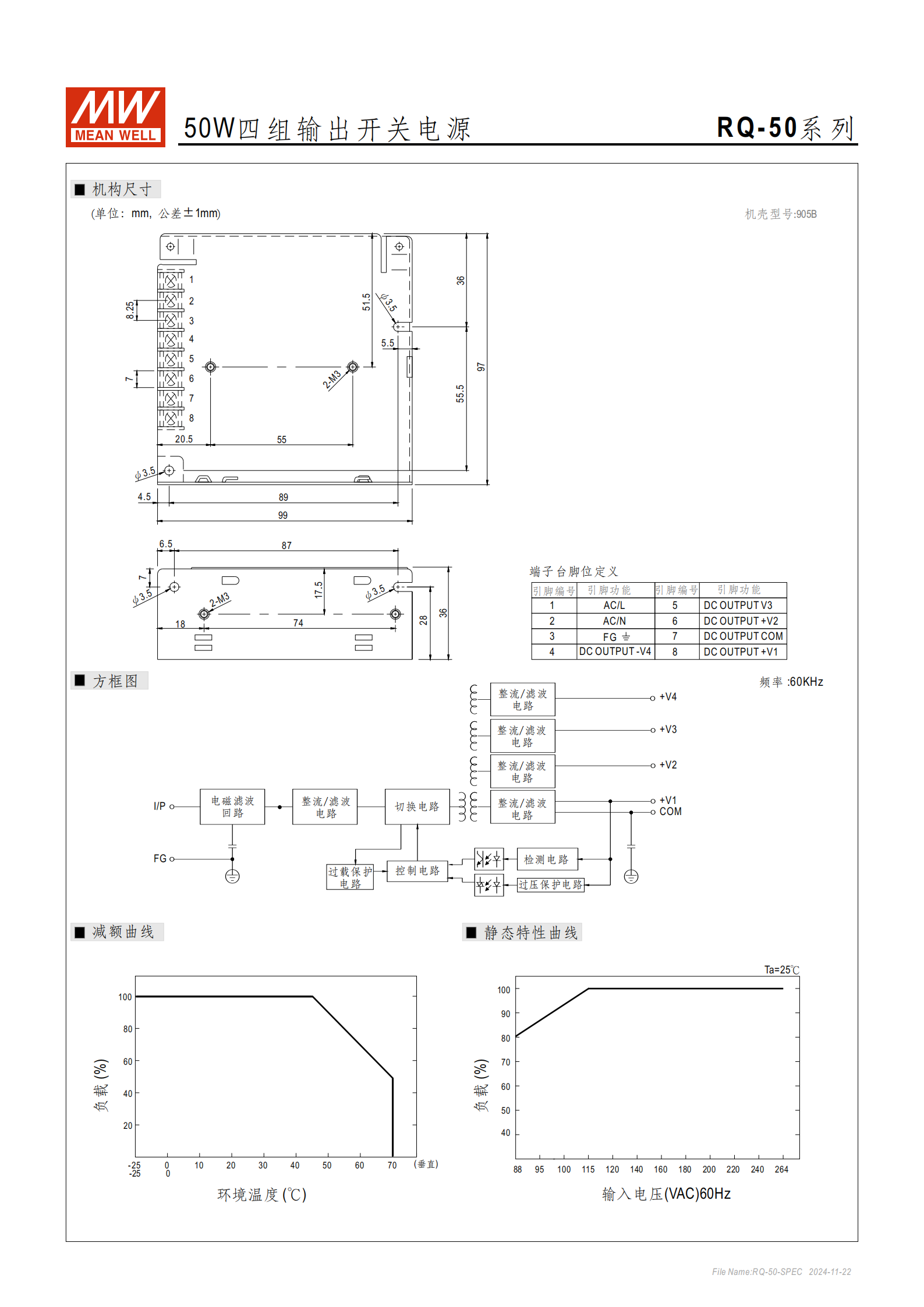

| 引腳編號 | 引腳功能 | 引腳編號 | 引腳功能 |
|---|
| 1 | AC/L（交流火線輸入） | 5 | DC OUTPUT COM（公共端） |
| 2 | AC/N（交流零線輸入） | 6 | DC OUTPUT +V1（第一路直流輸出） |
| 3 | FG（接地） | 7 | DC OUTPUT -V4（第四路直流輸出，負壓） |
| 4 | DC OUTPUT +V2（第二路直流輸出） | 8 | DC OUTPUT V3（第三路直流輸出） |
答案：核心適配場景為需多路供電的電子設備，如多模塊工業控制板（含主控、傳感器、執行器等不同供電需求）、精密電子儀器、多路安防設備集成系統等。相比雙組輸出電源，優勢在于：① 減少電源數量，簡化設備供電架構，降低安裝空間占用和布線復雜度；② 統一電源管理，避免多電源協同工作時的電壓匹配問題，提升系統穩定性；③ 共享安全保護機制，故障時可整體聯動保護，降低單一模塊故障對整體系統的影響。
答案：環境適應能力較強，可應對多重惡劣工況：① 溫度適應：工作溫度覆蓋 - 25~+70℃，能在高溫車間、低溫戶外等極端溫度環境穩定運行；② 振動耐受：通過 5G 抗振動測試（10~500Hz，X/Y/Z 軸各 60 分鐘），適合安裝在有振動的生產線設備或交通工具上；③ 電網波動耐受：支持 88~264Vac 寬電壓輸入，能承受 300Vac 浪涌輸入 5 秒，適配電壓不穩定的工業電網；④ 濕度適應：工作濕度 20~90% RH（無冷凝），可在潮濕環境中使用。
答案：保護機制與安全性能從三方面保障多路供電安全：① 三重智能保護：短路、過負載、過電壓均采用 “打嗝模式”，故障時電源間歇工作，避免過載 / 短路導致的元器件燒毀，且故障移除后自動恢復，無需手動重啟，降低維護成本；② 高規格電氣安全：絕緣阻抗≥100MΩ，漏電流 < 2mA，耐壓達 3KVAC，有效避免多路供電時的電氣擊穿和觸電風險；③ 工業級 EMC 性能：符合 Class B 電磁發射標準，不會干擾周邊設備；抗擾度達重工業標準，能抵御工業環境中的電磁干擾，避免多路模塊因干擾出現誤觸發，保障供電穩定性。
