RID-50B 直流電源雙路

 提示：點擊圖片可以放大

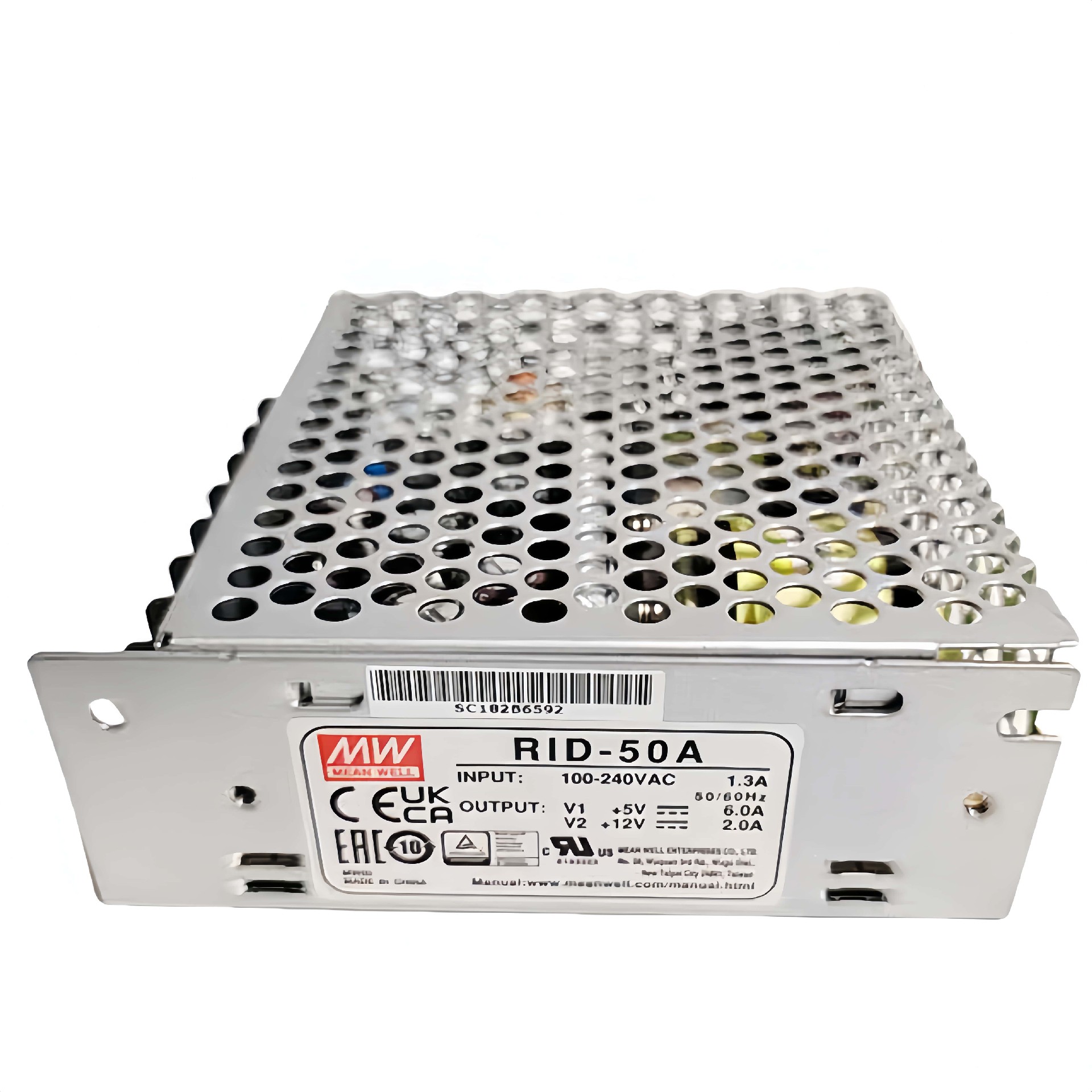

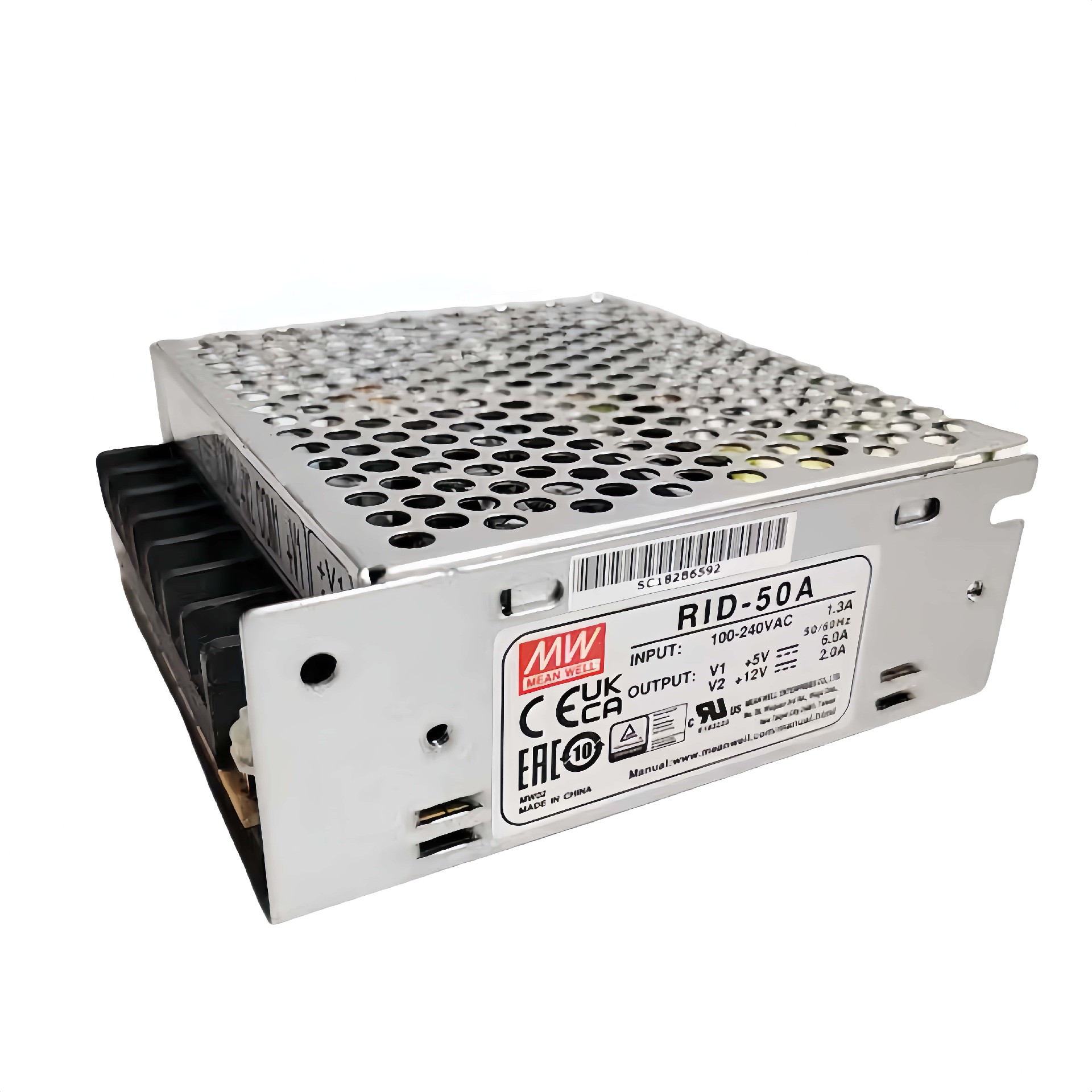

RID-50 系列是一款50W 雙組輸出開關電源，核心亮點為CH1、CH2 輸出地隔離，包含RID-50A（5V/6A+12V/2A） 和RID-50B（5V/4A+24V/1.4A） 兩個型號，具備88~264Vac/125~373Vdc 國際通用寬電壓輸入，核心優勢包括短路 / 過負載 / 過電壓三重保護（打嗝模式）、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達78%~79% ，尺寸為999736mm，通過 UL62368-1 等多項國際安全認證，適配需雙組隔離供電的電子設備與工業模塊，安全性與可靠性突出。

一、產品概述

  • 產品名稱：RID-50 系列 50W 雙組輸出開關電源

  • 核心定位：面向需要雙組隔離供電的電子設備、工業控制模塊等場景，提供穩定、高效且安全的中低功率電源解決方案

  • 關鍵優勢：全球?qū)掚妷哼m配、雙路輸出地隔離、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧性能與安全性

二、核心參數詳情

（1）輸入?yún)?shù)
參數名稱具體數值
輸入電壓范圍交流：88~264Vac；直流：125~373Vdc
浪涌輸入耐受300Vac，持續 5 秒無損壞
頻率范圍47~63Hz
效率（Typ.）RID-50A：78%；RID-50B：79%
交流電流（Typ.）1.3A/115Vac；0.8A/230Vac
冷啟動浪涌電流48A/230Vac
漏電流<2mA/240Vac
保持時間（Typ.）60ms/230Vac；10ms/115Vac（滿載）
啟動、上升時間500ms、20ms/230Vac；1200ms、30ms/115Vac（滿載）
（2）輸出參數（雙型號核心配置）
型號輸出通道直流電壓額定電流電流范圍額定功率紋波與噪聲（max.）電壓調整范圍電壓精度
RID-50ACH15V6A0~6A54W80mVp-p4.75~5.5V±2.0%

CH212V2A0~3A
120mVp-p-±8.0%
RID-50BCH15V4A0~6A53.6W80mVp-p4.75~5.5V±2.0%

CH224V1.4A0~2A
150mVp-p-±8.0%
（3）輸出精度補充參數
型號通道線性調整率負載調整率
RID-50ACH1±0.5%±0.5%

CH2±1.5%±5.0%
RID-50BCH1±0.5%±0.5%

CH2±1.5%±5.0%
（4）環境與物理參數
參數名稱具體數值
工作溫度-25~+70℃（需參考減額曲線）
儲存溫度-40~+85℃
工作濕度20~90% RH（無冷凝）
儲存濕度10~95%RH
耐振動10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
尺寸（LWH）999736mm
重量0.41Kg
包裝規格45 臺 / 19.5Kg/0.94CUFT

三、核心功能與保護

（1）特殊功能

  • CH1、CH2 輸出地隔離：雙路輸出獨立接地，避免相互干擾，提升供電安全性，適配對隔離要求高的設備

  • LED 電源指示燈：直觀顯示電源工作狀態，方便用戶實時監控

  • 100% 滿載老化：出廠前經過全負載測試，確保產品出廠可靠性

  • 自然風冷：無需額外風扇，靜音運行，適配對噪音敏感的場景

  • 105℃長壽命電解電容：選用高規格元器件，延長電源整體使用壽命

（2）保護機制
保護類型保護邏輯
過負載保護觸發條件：額定輸出功率的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復
過電壓保護觸發電壓：CH1（5V 通道）5.75~6.75V；保護模式：打嗝模式，電壓異常條件移除后自動恢復
短路保護觸發條件：輸出端發生短路；保護模式：打嗝模式，短路排除后自動恢復正常輸出

四、安全與認證

  • 核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 等多項國際安全認證

  • 耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC

  • 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）

  • EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準及重工業標準，抗干擾能力強

  • 平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2982.5K 小時；MIL-HDBK-217F 標準（25℃）下≥517.9K 小時

五、端子臺腳位定義

引腳編號引腳功能引腳編號引腳功能
1AC/L（交流火線輸入）5DC OUTPUT +V2（第二路直流輸出）
2AC/N（交流零線輸入）6DC OUTPUT G2（第二路輸出地）
3FG（接地）7DC OUTPUT +V1（第一路直流輸出）
4DC OUTPUT G1（第一路輸出地）--

4. 關鍵問題

問題 1：RID-50 系列的核心亮點 “CH1、CH2 輸出地隔離” 有何實際意義？適配哪些特殊場景？

答案：輸出地隔離的核心意義是雙路輸出擁有獨立接地（G1、G2），可避免兩路負載之間因共地產生的信號干擾和電位差影響，提升供電穩定性和安全性。特殊適配場景包括：① 精密電子設備（如測試儀器、傳感器模塊），需避免雙路供電相互干擾以保證測量精度；② 工業控制模塊（如 PLC 擴展單元、驅動模塊），隔離設計可降低單一負載故障對另一路的影響；③ 對電氣安全要求高的場景（如安防設備、醫療輔助配件），隔離能減少漏電風險和電磁干擾，保障設備和人員安全。

問題 2：RID-50A 和 RID-50B 的輸出能力差異是什么？如何根據負載需求選擇合適型號？

答案：兩款型號的核心差異在第二路輸出的電壓和電流組合：① RID-50A：CH1 5V/6A + CH2 12V/2A（總功率 54W），適合需 “5V 高電流 + 12V 中電流” 的場景，如單片機主控模塊（5V）+ 小型繼電器 / 散熱風扇（12V）的設備；② RID-50B：CH1 5V/4A + CH2 24V/1.4A（總功率 53.6W），適配需 “5V 常規電流 + 24V 高壓” 的場景，如傳感器陣列（5V）+ 24V 攝像頭 / 通訊模塊的供電系統。選擇時需重點確認第二路負載的額定電壓和峰值電流，同時確保雙路總功率不超過對應型號的額定值。

問題 3：RID-50 系列的環境適應能力和保護機制如何保障工業場景的穩定使用？

答案：① 環境適應保障：工作溫度覆蓋 - 25~+70℃，能應對高溫車間和低溫戶外環境；通過 5G 抗振動測試（10~500Hz，三軸各 60 分鐘），可穩定安裝在有振動的生產線設備上；88~264Vac 寬電壓輸入 + 300Vac 浪涌耐受，能應對工業電網電壓波動；② 保護機制保障：短路、過負載、過電壓均采用 “打嗝模式”，故障時電源間歇工作避免元件燒毀，故障移除后自動恢復，無需手動重啟，降低工業場景停機維護成本；過電壓精準針對核心 5V 通道（觸發電壓 5.75~6.75V），重點保護精密負載；③ 電氣安全保障：絕緣阻抗≥100MΩ、漏電流 < 2mA，搭配輸出地隔離設計，有效避免工業場景中的觸電風險和設備擊穿故障，保障長期穩定運行。
