RID-50 系列是一款50W 雙組輸出開關電源，核心亮點為CH1、CH2 輸出地隔離，包含RID-50A（5V/6A+12V/2A） 和RID-50B（5V/4A+24V/1.4A） 兩個型號，具備88~264Vac/125~373Vdc 國際通用寬電壓輸入，核心優勢包括短路 / 過負載 / 過電壓三重保護（打嗝模式）、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達78%~79% ，尺寸為999736mm，通過 UL62368-1 等多項國際安全認證，適配需雙組隔離供電的電子設備與工業模塊，安全性與可靠性突出。

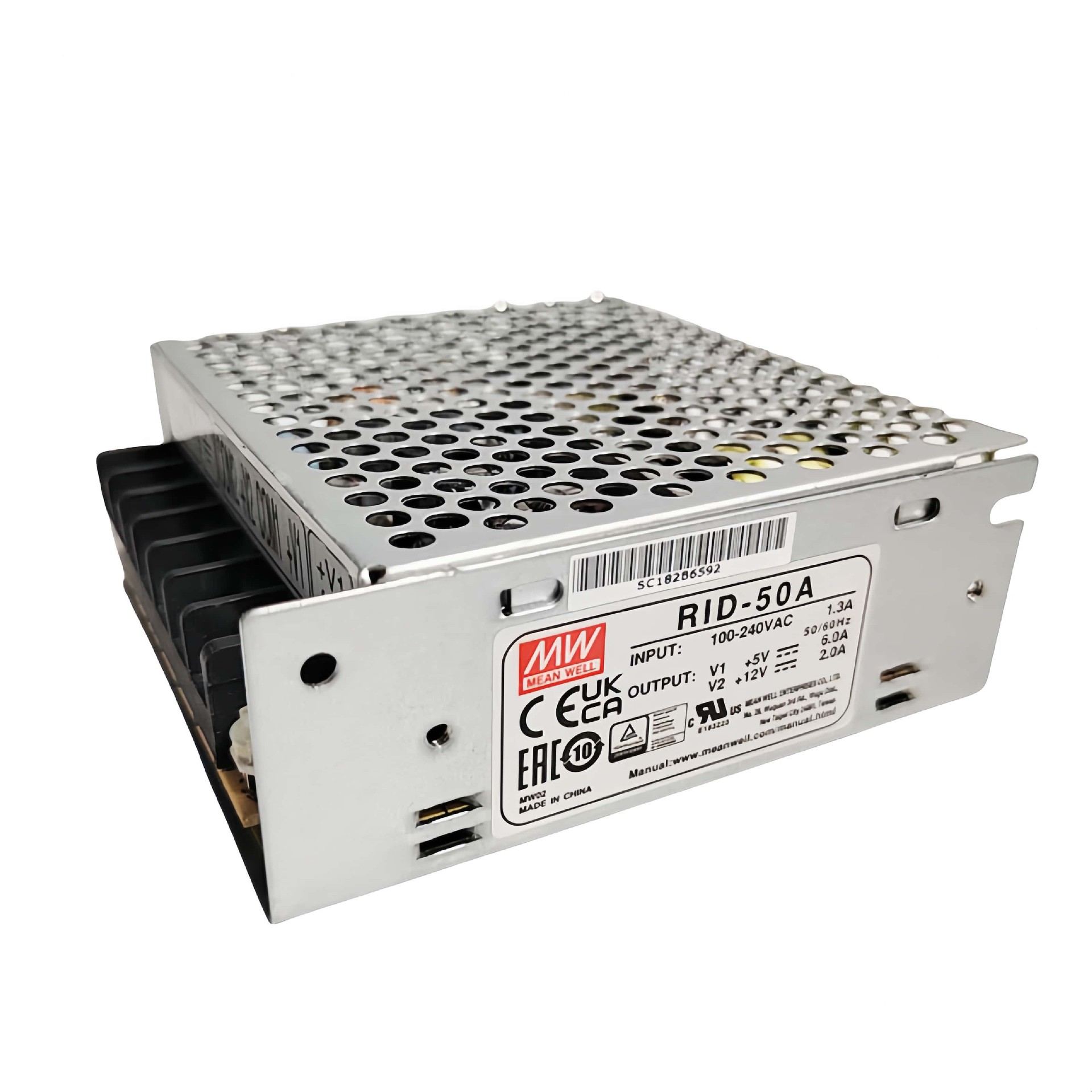

產品名稱：RID-50 系列 50W 雙組輸出開關電源
核心定位：面向需要雙組隔離供電的電子設備、工業控制模塊等場景，提供穩定、高效且安全的中低功率電源解決方案
關鍵優勢：全球?qū)掚妷哼m配、雙路輸出地隔離、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧性能與安全性
| 參數名稱 | 具體數值 |
|---|
| 輸入電壓范圍 | 交流：88~264Vac；直流：125~373Vdc |
| 浪涌輸入耐受 | 300Vac，持續 5 秒無損壞 |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | RID-50A：78%；RID-50B：79% |
| 交流電流（Typ.） | 1.3A/115Vac；0.8A/230Vac |
| 冷啟動浪涌電流 | 48A/230Vac |
| 漏電流 | <2mA/240Vac |
| 保持時間（Typ.） | 60ms/230Vac；10ms/115Vac（滿載） |
| 啟動、上升時間 | 500ms、20ms/230Vac；1200ms、30ms/115Vac（滿載） |
| 型號 | 輸出通道 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（max.） | 電壓調整范圍 | 電壓精度 |
|---|
| RID-50A | CH1 | 5V | 6A | 0~6A | 54W | 80mVp-p | 4.75~5.5V | ±2.0% |
| CH2 | 12V | 2A | 0~3A |
| 120mVp-p | - | ±8.0% |
| RID-50B | CH1 | 5V | 4A | 0~6A | 53.6W | 80mVp-p | 4.75~5.5V | ±2.0% |
| CH2 | 24V | 1.4A | 0~2A |
| 150mVp-p | - | ±8.0% |
| 型號 | 通道 | 線性調整率 | 負載調整率 |
|---|
| RID-50A | CH1 | ±0.5% | ±0.5% |
| CH2 | ±1.5% | ±5.0% |
| RID-50B | CH1 | ±0.5% | ±0.5% |
| CH2 | ±1.5% | ±5.0% |
| 參數名稱 | 具體數值 |
|---|
| 工作溫度 | -25~+70℃（需參考減額曲線） |
| 儲存溫度 | -40~+85℃ |
| 工作濕度 | 20~90% RH（無冷凝） |
| 儲存濕度 | 10~95%RH |
| 耐振動 | 10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
| 尺寸（LWH） | 999736mm |
| 重量 | 0.41Kg |
| 包裝規格 | 45 臺 / 19.5Kg/0.94CUFT |
CH1、CH2 輸出地隔離：雙路輸出獨立接地，避免相互干擾，提升供電安全性，適配對隔離要求高的設備
LED 電源指示燈：直觀顯示電源工作狀態，方便用戶實時監控
100% 滿載老化：出廠前經過全負載測試，確保產品出廠可靠性
自然風冷：無需額外風扇，靜音運行，適配對噪音敏感的場景
105℃長壽命電解電容：選用高規格元器件，延長電源整體使用壽命
| 保護類型 | 保護邏輯 |
|---|
| 過負載保護 | 觸發條件：額定輸出功率的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復 |
| 過電壓保護 | 觸發電壓：CH1（5V 通道）5.75~6.75V；保護模式：打嗝模式，電壓異常條件移除后自動恢復 |
| 短路保護 | 觸發條件：輸出端發生短路；保護模式：打嗝模式，短路排除后自動恢復正常輸出 |
核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 等多項國際安全認證
耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）
EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準及重工業標準，抗干擾能力強
平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2982.5K 小時；MIL-HDBK-217F 標準（25℃）下≥517.9K 小時
| 引腳編號 | 引腳功能 | 引腳編號 | 引腳功能 |
|---|
| 1 | AC/L（交流火線輸入） | 5 | DC OUTPUT +V2（第二路直流輸出） |
| 2 | AC/N（交流零線輸入） | 6 | DC OUTPUT G2（第二路輸出地） |
| 3 | FG（接地） | 7 | DC OUTPUT +V1（第一路直流輸出） |
| 4 | DC OUTPUT G1（第一路輸出地） | - | - |
答案：輸出地隔離的核心意義是雙路輸出擁有獨立接地（G1、G2），可避免兩路負載之間因共地產生的信號干擾和電位差影響，提升供電穩定性和安全性。特殊適配場景包括：① 精密電子設備（如測試儀器、傳感器模塊），需避免雙路供電相互干擾以保證測量精度；② 工業控制模塊（如 PLC 擴展單元、驅動模塊），隔離設計可降低單一負載故障對另一路的影響；③ 對電氣安全要求高的場景（如安防設備、醫療輔助配件），隔離能減少漏電風險和電磁干擾，保障設備和人員安全。
答案：兩款型號的核心差異在第二路輸出的電壓和電流組合：① RID-50A：CH1 5V/6A + CH2 12V/2A（總功率 54W），適合需 “5V 高電流 + 12V 中電流” 的場景，如單片機主控模塊（5V）+ 小型繼電器 / 散熱風扇（12V）的設備；② RID-50B：CH1 5V/4A + CH2 24V/1.4A（總功率 53.6W），適配需 “5V 常規電流 + 24V 高壓” 的場景，如傳感器陣列（5V）+ 24V 攝像頭 / 通訊模塊的供電系統。選擇時需重點確認第二路負載的額定電壓和峰值電流，同時確保雙路總功率不超過對應型號的額定值。
答案：① 環境適應保障：工作溫度覆蓋 - 25~+70℃，能應對高溫車間和低溫戶外環境；通過 5G 抗振動測試（10~500Hz，三軸各 60 分鐘），可穩定安裝在有振動的生產線設備上；88~264Vac 寬電壓輸入 + 300Vac 浪涌耐受，能應對工業電網電壓波動；② 保護機制保障：短路、過負載、過電壓均采用 “打嗝模式”，故障時電源間歇工作避免元件燒毀，故障移除后自動恢復，無需手動重啟，降低工業場景停機維護成本；過電壓精準針對核心 5V 通道（觸發電壓 5.75~6.75V），重點保護精密負載；③ 電氣安全保障：絕緣阻抗≥100MΩ、漏電流 < 2mA，搭配輸出地隔離設計，有效避免工業場景中的觸電風險和設備擊穿故障，保障長期穩定運行。
