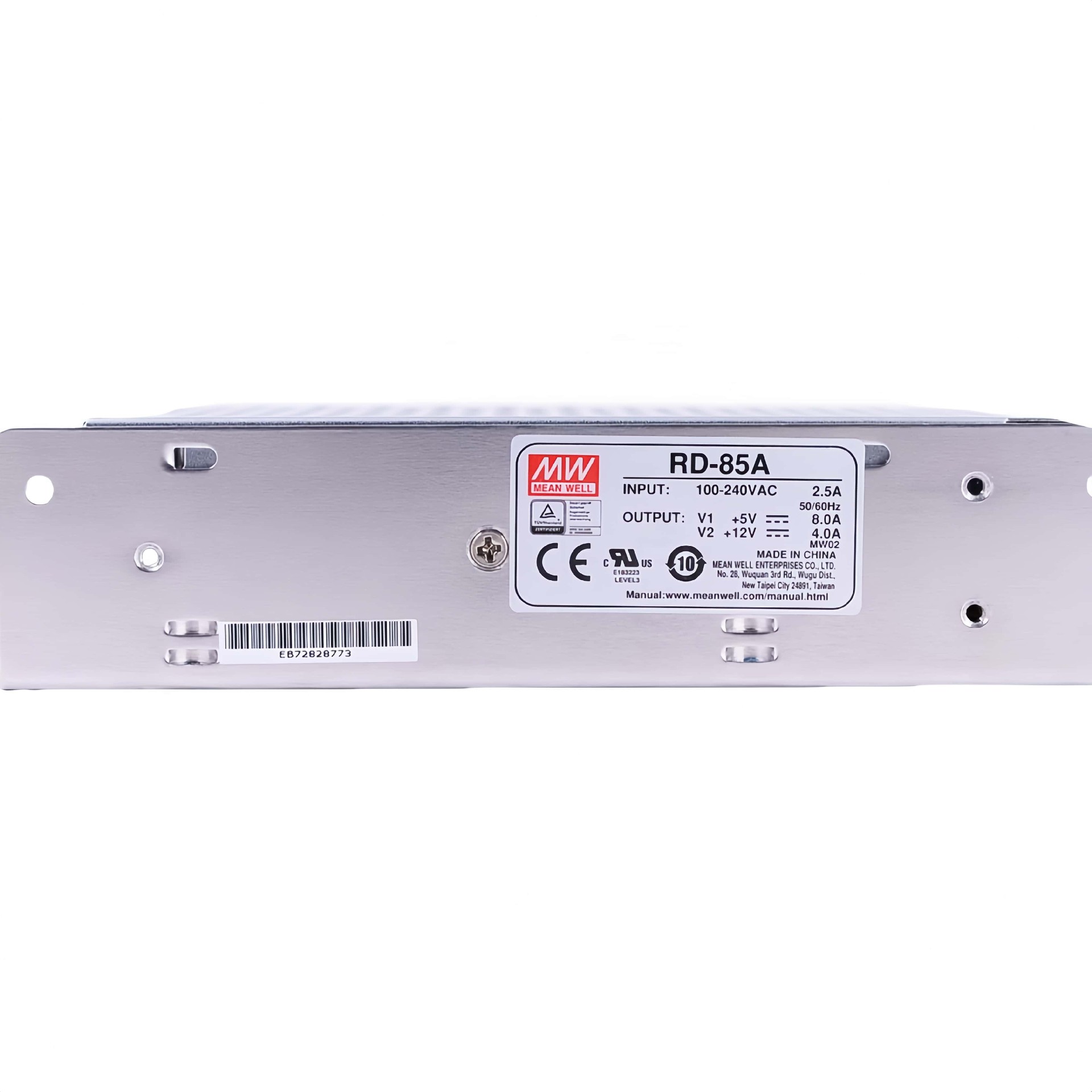

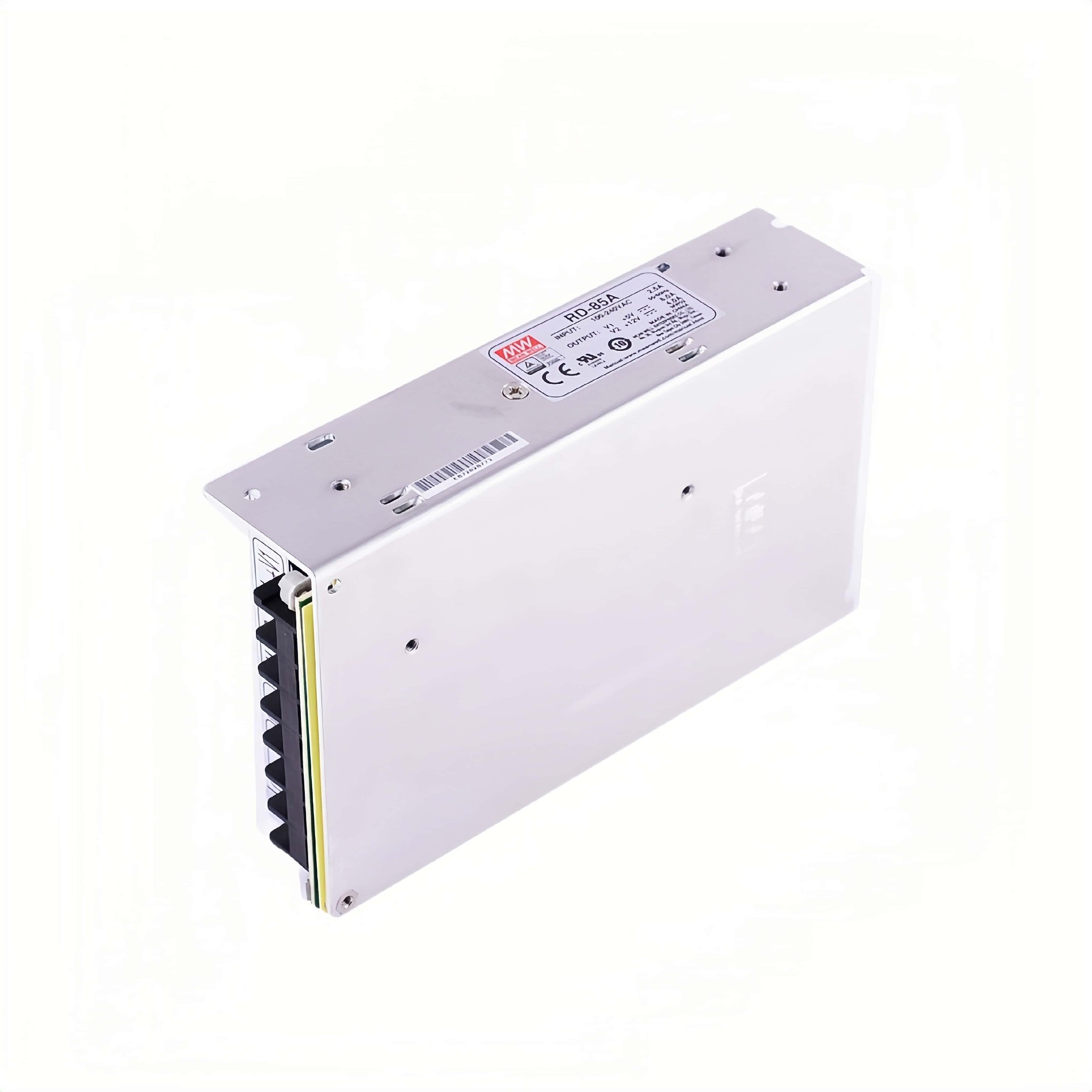

RD-85 系列是一款85W 雙組輸出開關電源，包含RD-85A（5V/8A+12V/4A） 和RD-85B（5V/8A+24V/2A） 兩個型號，具備88~264Vac/125~373Vdc 國際通用寬電壓輸入，核心優勢包括短路 / 過負載 / 過電壓三重保護（打嗝模式）、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達78%~80% ，尺寸為1599738mm，通過 UL62368-1 等多項國際安全認證，適配需雙組不同電壓供電的中高功率電子設備與工業模塊，可靠性與實用性突出。
產品名稱：RD-85 系列 85W 雙組輸出開關電源
核心定位：面向需要雙組不同電壓供電的中高功率電子設備、工業控制模塊等場景，提供穩定、高效且可靠的電源解決方案
關鍵優勢：全球?qū)掚妷哼m配、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧性能與性價比
| 參數名稱 | 具體數值 |
|---|
| 輸入電壓范圍 | 交流：88~264Vac；直流：125~373Vdc |
| 浪涌輸入耐受 | 300Vac，持續 5 秒無損壞 |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | RD-85A：78%；RD-85B：80% |
| 交流電流（Typ.） | 2.5A/115Vac；1.5A/230Vac |
| 冷啟動浪涌電流 | 50A/230Vac |
| 漏電流 | <2mA/240Vac |
| 保持時間（Typ.） | 100ms/230Vac；18ms/115Vac（滿載） |
| 啟動、上升時間 | 500ms、20ms/230Vac；1200ms、30ms/115Vac（滿載） |
| 型號 | 輸出通道 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（max.） | 電壓調整范圍 | 電壓精度 |
|---|
| RD-85A | CH1 | 5V | 8A | 0~10A | 88W | 80mVp-p | 4.75~5.5V | ±2.0% |
| CH2 | 12V | 4A | 0~5A |
| 120mVp-p | - | ±5.0% |
| RD-85B | CH1 | 5V | 8A | 0~10A | 88W | 80mVp-p | 4.75~5.5V | ±2.0% |
| CH2 | 24V | 2A | 0~2.5A |
| 120mVp-p | - | ±5.0% |
| 型號 | 通道 | 線性調整率 | 負載調整率測量條件 |
|---|
| RD-85A | CH1 | ±0.5% | 20%~100% 額定負載，CH2 為 60% 額定負載 |
| CH2 | ±1.0% | 20%~100% 額定負載，CH1 為 60% 額定負載 |
| RD-85B | CH1 | ±0.5% | 20%~100% 額定負載，CH2 為 60% 額定負載 |
| CH2 | ±1.0% | 20%~100% 額定負載，CH1 為 60% 額定負載 |
| 參數名稱 | 具體數值 |
|---|
| 工作溫度 | -25~+70℃（需參考減額曲線） |
| 儲存溫度 | -40~+85℃ |
| 工作濕度 | 20~90% RH（無冷凝） |
| 儲存濕度 | 10~95%RH |
| 溫度系數（+5V 通道） | ±0.03%/℃（0~50℃） |
| 耐振動 | 10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
| 尺寸（LWH） | 1599738mm |
| 重量 | 0.6Kg |
| 包裝規格 | 24 臺 / 15.4Kg/0.83CUFT |
LED 電源指示燈：直觀顯示電源工作狀態，方便用戶實時監控
100% 滿載老化：出廠前經過全負載測試，確保產品出廠可靠性
自然風冷：無需額外風扇，靜音運行，適配對噪音敏感的場景
105℃長壽命電解電容：選用高規格元器件，延長電源整體使用壽命
| 保護類型 | 保護邏輯 |
|---|
| 過負載保護 | 觸發條件：額定輸出功率的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復 |
| 過電壓保護 | 觸發電壓：CH1（5V 通道）5.75~6.75V；保護模式：打嗝模式，電壓異常條件移除后自動恢復 |
| 短路保護 | 觸發條件：輸出端發生短路；保護模式：打嗝模式，短路排除后自動恢復正常輸出 |
核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、BIS IS13252 等多項國際安全認證
耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）
EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準及重工業標準，抗干擾能力強
平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2897.3K 小時；MIL-HDBK-217F 標準（25℃）下≥537.9K 小時
| 引腳編號 | 引腳功能 | 引腳編號 | 引腳功能 |
|---|
| 1 | AC/L（交流火線輸入） | 4、6 | DC OUTPUT COM（公共端） |
| 2 | AC/N（交流零線輸入） | 5 | DC OUTPUT +V2（第二路直流輸出） |
| 3 | FG（接地） | 7 | DC OUTPUT +V1（第一路直流輸出） |
答案：兩款型號的核心差異集中在第二路輸出的電壓和電流配置：① RD-85A：CH1 5V/8A（最大 10A）+ CH2 12V/4A（最大 5A），總功率 88W，適合需 “5V 高電流 + 12V 中功率” 的場景，如工業控制主機（5V）+ 小型電機 / 繼電器（12V）的組合設備；② RD-85B：CH1 5V/8A（最大 10A）+ CH2 24V/2A（最大 2.5A），總功率 88W，適配需 “5V 高電流 + 24V 中壓” 的場景，如多傳感器陣列（5V）+ 24V 安防攝像頭 / 通訊模塊的供電系統。選擇時需重點確認第二路負載的額定電壓和峰值電流，同時確保雙路總功率不超過 88W 的額定值。
答案：該系列在環境適應和結構設計上針對性優化，契合中高功率工業場景：① 環境耐受強化：工作溫度覆蓋 - 25~+70℃，可應對高溫車間和低溫戶外環境；通過 5G 抗振動測試（10~500Hz，三軸各 60 分鐘），能穩定安裝在有振動的生產線設備上；20~90% RH 無冷凝濕度適應，可抵御潮濕工業環境；② 結構與散熱適配：尺寸 1599738mm，在中高功率電源中保持緊湊，便于集成到工業控制柜；自然風冷設計無風扇，避免工業粉塵堵塞導致的散熱故障，同時實現靜音運行；③ 電網適應性強：88~264Vac 寬電壓輸入，能應對工業電網電壓波動，且可承受 300Vac 浪涌 5 秒，降低電網不穩定帶來的損壞風險。
答案：安全防護與可靠性設計的核心亮點及風險規避作用：① 三重智能保護：短路、過負載、過電壓均采用 “打嗝模式”，故障時電源間歇工作，避免過載 / 短路導致的元件燒毀，且故障移除后自動恢復，無需手動重啟，降低設備停機維護成本；② 高規格電氣安全：絕緣阻抗≥100MΩ，漏電流 < 2mA，耐壓達 3KVAC，有效避免工業場景中的觸電風險和電氣擊穿故障；③ 工業級 EMC 性能：符合 Class B 電磁發射標準，不會干擾工業控制系統中的 PLC、傳感器等其他設備；抗擾度達重工業標準，能抵御車間電磁干擾，降低設備誤觸發風險；④ 長壽命與穩定性保障：100% 滿載老化出廠、105℃長壽命電容，MTBF 最高 2897.3K 小時，減少中高功率場景下頻繁更換電源的維護成本和停機風險。
