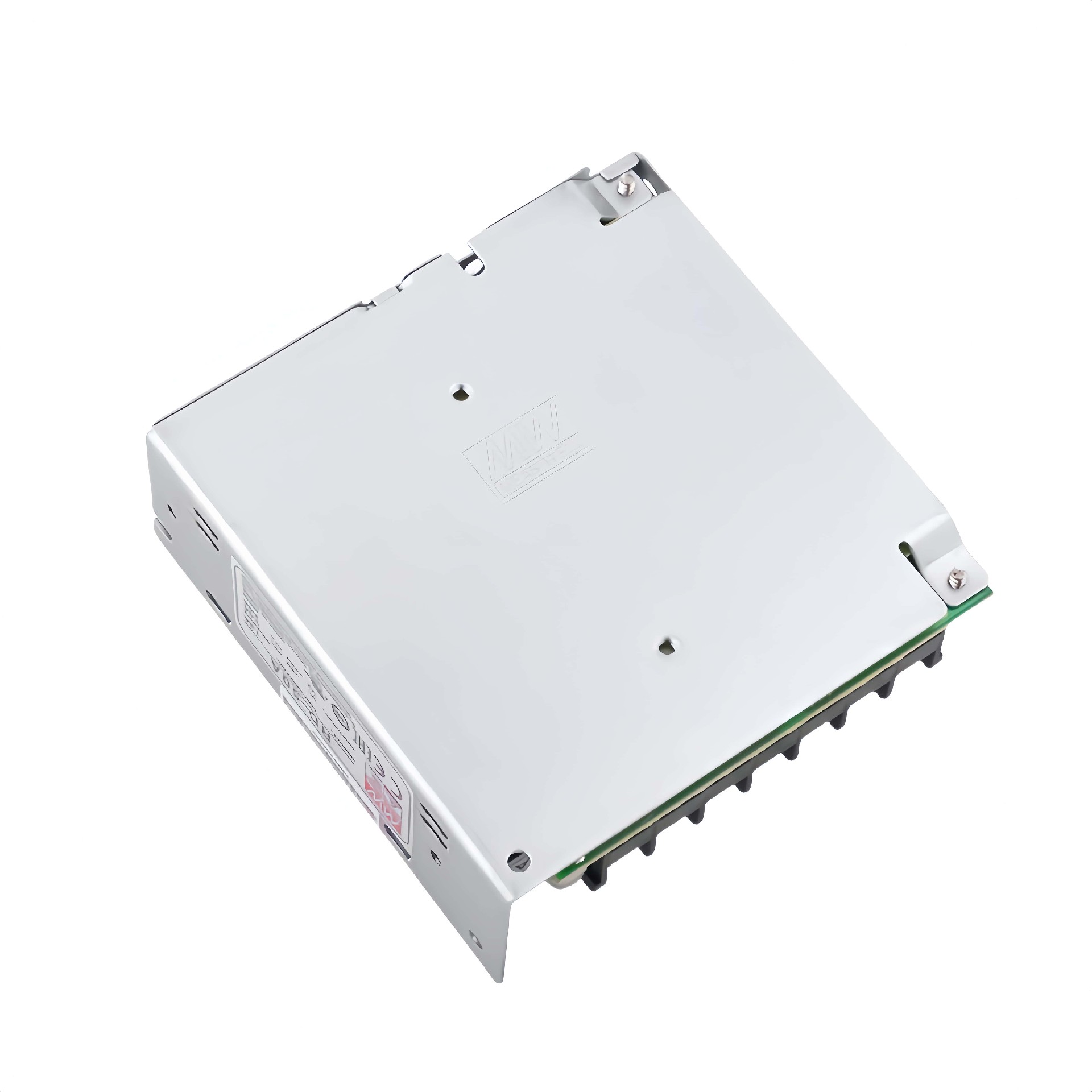

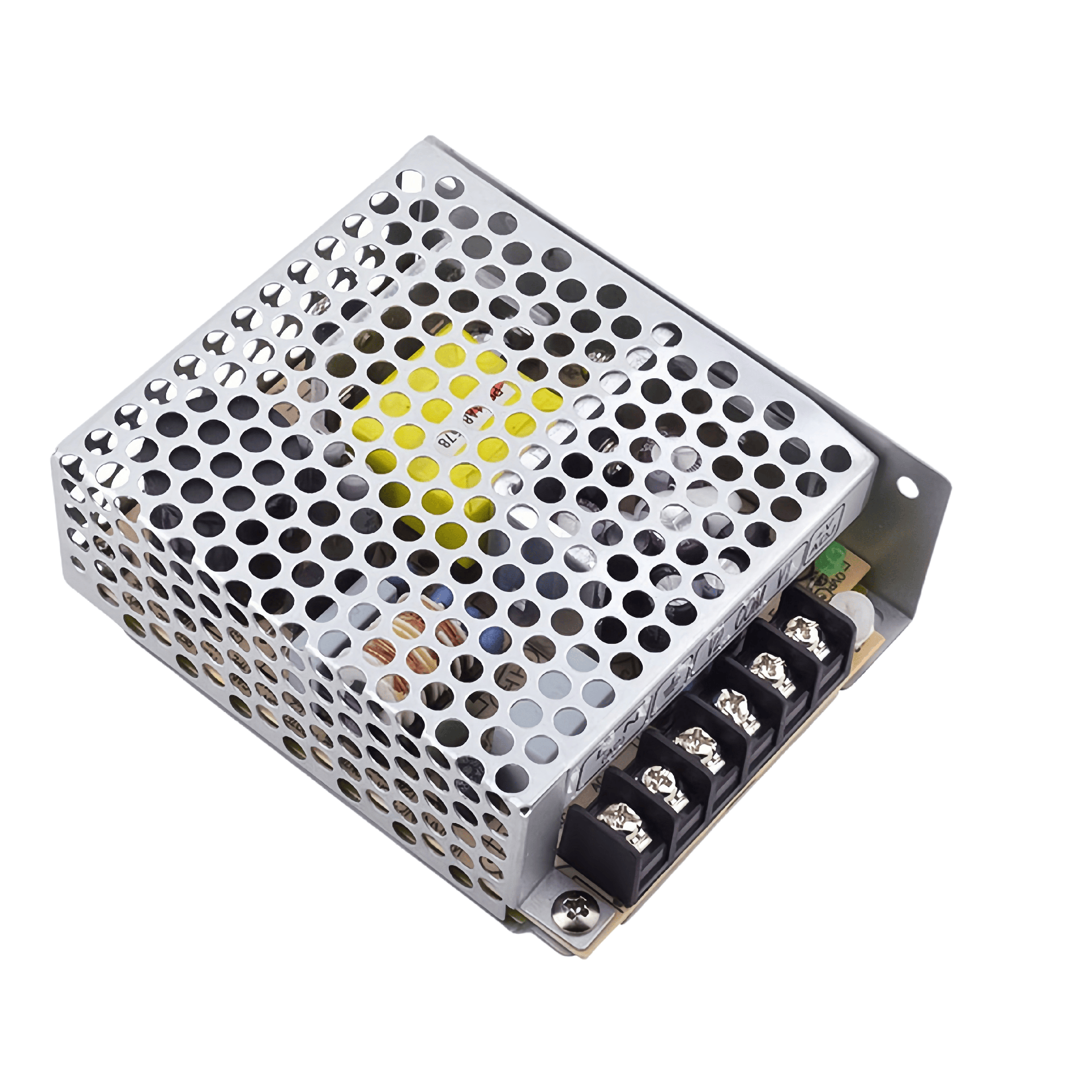

RD-50B（5V/4A+24V/1.4A）雙組輸出開關電源

 提示：點擊圖片可以放大

RD-50 系列是一款50W 雙組輸出開關電源，包含RD-50A（5V/6A+12V/2A） 和RD-50B（5V/4A+24V/1.4A） 兩個型號，具備88~264Vac/125~373Vdc 國際通用寬電壓輸入，核心優勢包括短路 / 過負載 / 過電壓三重保護（打嗝模式）、70℃高溫工作、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達78%~79% ，尺寸為999736mm，通過多項國際安全認證，適配需雙組不同電壓供電的電子設備與工業模塊，可靠性與實用性突出。

一、產品概述

  • 產品名稱：RD-50 系列 50W 雙組輸出開關電源

  • 核心定位：面向需要雙組不同電壓供電的電子設備、工業模塊等場景，提供穩定高效的中低功率電源解決方案

  • 關鍵優勢：寬電壓全球適配、三重安全保護、高溫高振動耐受、長壽命元器件、3 年保固，兼顧可靠性與性價比

二、核心參數詳情

（1）輸入?yún)?shù)
參數名稱具體數值
輸入電壓范圍交流：88~264Vac；直流：125~373Vdc
浪涌輸入耐受300Vac，持續 5 秒無損壞
頻率范圍47~63Hz
效率（Typ.）RD-50A：78%；RD-50B：79%
交流電流（Typ.）1.3A/115Vac；0.8A/230Vac
冷啟動浪涌電流48A/230Vac
漏電流<2mA/240Vac
保持時間（Typ.）RD-50A：60ms/230Vac、10ms/115Vac（滿載）；RD-50B：500ms/230Vac、30ms/115Vac（滿載）
啟動、上升時間500ms、20ms/230Vac；1200ms、30ms/115Vac（滿載）
（2）輸出參數（雙型號核心配置）
型號輸出通道直流電壓額定電流電流范圍額定功率紋波與噪聲（max.）電壓調整范圍電壓精度
RD-50ACH15V6A0~6A54W80mVp-p4.75~5.5V±2.0%

CH212V2A0~3A
120mVp-p-±7.0%
RD-50BCH15V4A0~6A53.6W80mVp-p4.75~5.5V±2.0%

CH224V1.4A0~2A
150mVp-p-±8.0%
（3）輸出精度補充參數
型號通道線性調整率負載調整率
RD-50ACH1±0.5%±0.5%

CH2±1.5%±3.0%
RD-50BCH1±0.5%±0.5%

CH2±1.5%±3.0%
（4）環境與物理參數
參數名稱具體數值
工作溫度-25~+70℃（需參考減額曲線）
儲存溫度-40~+85℃
工作濕度20~90% RH（無冷凝）
儲存濕度10~95%RH
溫度系數（+5V 通道）±0.03%/℃（0~50℃）
耐振動10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
尺寸（LWH）999736mm
重量0.41Kg
包裝規格45 臺 / 19.5Kg/0.94CUFT

三、核心功能與保護

（1）特殊功能

  • LED 電源指示燈：直觀顯示電源工作狀態，方便實時監控

  • 100% 滿載老化：出廠前經過滿載測試，確保產品可靠性

  • 自然風冷：無需額外風扇，靜音運行，適配噪音敏感場景

  • 105℃長壽命電解電容：延長電源整體使用壽命，提升穩定性

（2）保護機制
保護類型保護邏輯
過負載保護觸發條件：額定輸出功率的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復
過電壓保護觸發電壓：CH1（5V 通道）5.75~6.75V；保護模式：打嗝模式，電壓異常條件移除后自動恢復
短路保護觸發條件：輸出端發生短路；保護模式：打嗝模式，短路排除后自動恢復正常輸出

四、安全與認證

  • 核心認證：通過 UL62368-1、TUV BS EN/EN62368-1、BIS IS13252、EAC TP TC 004 等多項國際安全認證

  • 耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC

  • 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）

  • EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準及重工業標準，抗干擾能力強

  • 平均無故障時間（MTBF）：Telcordia SR-332 標準下≥2981.9K 小時；MIL-HDBK-217F 標準（25℃）下≥594.2K 小時

五、端子臺腳位定義

引腳編號引腳功能引腳編號引腳功能
1AC/L（交流火線輸入）4、6DC OUTPUT COM（公共端）
2AC/N（交流零線輸入）5DC OUTPUT +V2（第二路直流輸出）
3FG（接地）7DC OUTPUT +V1（第一路直流輸出）

4. 關鍵問題

問題 1：RD-50A 和 RD-50B 的輸出配置差異是什么？分別適配哪些場景？

答案：兩款型號的核心差異在第二路輸出的電壓和電流組合：① RD-50A：CH1 5V/6A + CH2 12V/2A（總功率 54W），適合需 “5V 高電流 + 12V 中電流” 的場景，如單片機主控模塊（5V）+ 小型電機 / 繼電器（12V）的工業控制設備；② RD-50B：CH1 5V/4A + CH2 24V/1.4A（總功率 53.6W），適配需 “5V 常規電流 + 24V 高壓” 的場景，如傳感器模塊（5V）+ 24V 安防攝像頭 / 通訊模塊的供電系統。

問題 2：RD-50 系列的環境適應能力和結構設計有哪些優勢？

答案：環境適應與結構設計的核心優勢的包括：① 寬溫耐受：工作溫度 - 25~+70℃，能應對高溫工業環境和低溫戶外場景；② 抗振動強：通過 5G 抗振動測試（10~500Hz，三軸各 60 分鐘），適合安裝在有振動的設備或生產線；③ 結構緊湊：尺寸僅 999736mm，重量 0.41Kg，節省安裝空間，便于集成到小型設備中；④ 靜音設計：自然風冷無需風扇，無運行噪音，適配對噪音敏感的場景；⑤ 接線便捷：端子臺腳位定義清晰，公共端（COM）統一設計，簡化雙路供電接線流程。

問題 3：RD-50 系列的保護機制如何運作？與同功率單路電源相比有哪些安全優勢？

答案：① 保護機制運作邏輯：該系列具備短路、過負載、過電壓三重保護，均采用 “打嗝模式”—— 觸發保護后電源間歇工作，避免故障擴大，待故障（如短路排除、過載解除、電壓恢復）移除后自動恢復輸出，無需手動重啟；② 相較于同功率單路電源的安全優勢：一是雙路獨立保護邏輯，某一路出現故障時不會直接導致整個電源停機，降低設備整體癱瘓風險；二是過電壓保護精準針對核心的 5V 通道（觸發電壓 5.75~6.75V），重點保護精密電子元件；三是通過重工業級 EMC 抗擾度認證，漏電流 < 2mA，絕緣阻抗≥100MΩ，電氣安全冗余更高，適配復雜工業電磁環境。
