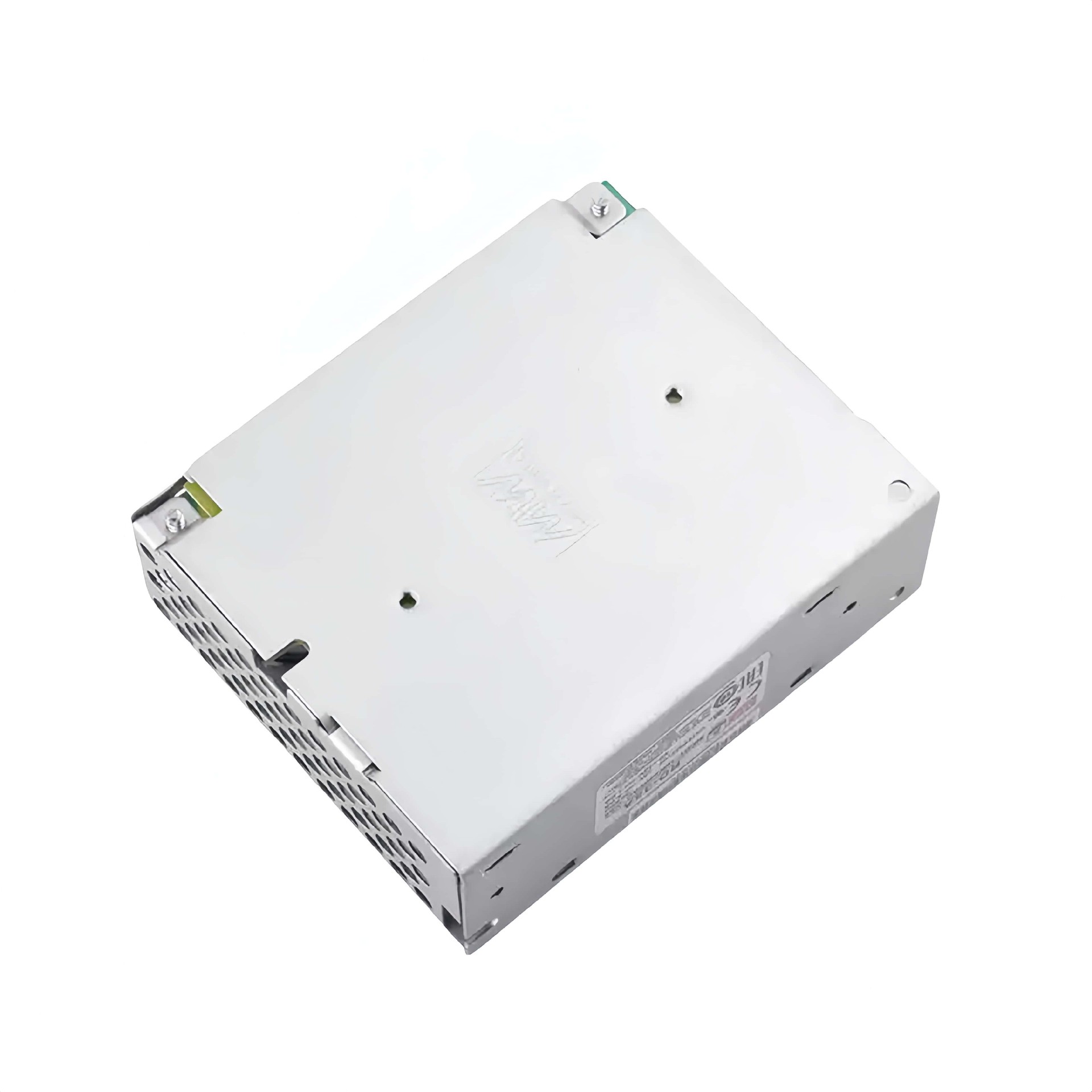

RD-3513：CH1 13.5V/1.3A、CH2 -13.5V/1.3A 雙組輸出開關電源

 提示：點擊圖片可以放大

RD-35 系列是一款35W 雙組輸出開關電源，具備國際通用全范圍交流輸入（88~264Vac/125~373Vdc） ，包含 RD-35A、RD-35B、RD-3513 三個型號，核心優勢有短路 / 過負載 / 過電壓三重保護、70℃高溫工作能力、5G 抗振動、105℃長壽命電解電容、3 年保固，效率達79%~80% ，尺寸僅998236mm，適配對雙組供電有需求的電子設備，兼具高可靠性與實用性。

一、產品概述

  • 產品名稱：RD-35 系列 35W 雙組輸出開關電源

  • 核心定位：面向需要雙組供電的電子設備、小型儀器等場景，提供穩定、可靠的低功率電源解決方案

  • 關鍵優勢：國際通用電壓輸入、三重保護機制、高溫高振動適應性、長壽命元器件、3 年保固，性價比突出

二、核心參數詳情

（1）輸入?yún)?shù)
參數名稱具體數值
輸入電壓范圍交流：88~264Vac；直流：125~373Vdc
浪涌輸入耐受300Vac，持續 5 秒無損壞
頻率范圍47~63Hz
效率（Typ.）79%~80%
交流電流（Typ.）0.8A/115Vac；0.55A/230Vac
冷啟動浪涌電流45A/230Vac
漏電流<2mA/240Vac
保持時間（Typ.）500ms、30ms/230Vac；1200ms、30ms/115Vac（滿載）
（2）輸出參數（三大型號核心配置）
型號輸出通道直流電壓額定電流電流范圍額定功率紋波與噪聲（max.）電壓調整范圍
RD-35ACH15V4A0~4A32W80mVp-p4.75~5.5V

CH25V1A0~1A
120mVp-p-
RD-35BCH112V2.2A0~2A35W80mVp-p-

CH212V1A0~1.3A
120mVp-p-
RD-3513CH113.5V1.3A0~1.5A35.1W120mVp-p11.5~15.5V

CH2-13.5V1.3A0~1.3A
120mVp-p-
（3）環境與物理參數
參數名稱具體數值
工作溫度-25~+70℃（需參考減額曲線）
儲存溫度-40~+85℃
工作濕度20~90% RH（無冷凝）
儲存濕度10~95%RH
溫度系數（CH1）±0.03%/℃（0~50℃）
耐振動10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
尺寸（LWH）998236mm
重量0.3Kg
包裝規格45 臺 / 14Kg/0.76CUFT

三、核心功能與保護

（1）特殊功能

  • LED 電源指示燈：直觀顯示電源工作狀態

  • 100% 滿載老化：出廠前經過滿載測試，確保可靠性

  • 自然風冷：無需額外風扇，靜音運行

  • 105℃長壽命電解電容：延長電源整體使用壽命

（2）保護機制
保護類型保護邏輯
過負載保護觸發條件：額定輸出的 110%~150%；保護模式：打嗝模式，故障移除后自動恢復
過電壓保護觸發電壓：RD-35A CH1 5.75~6.75V、RD-3513 CH1 16.87~19.57V；保護模式：打嗝模式，故障移除后自動恢復
短路保護保護模式：打嗝模式，短路故障排除后自動恢復正常輸出

四、安全與認證

  • 核心認證：通過 UL62368-1、TUV EN62368-1、EAC TP TC 004、BIS IS13252 等多項國際安全認證

  • 耐壓性能：輸入 - 輸出（I/P-O/P）3KVAC、輸入 - 接地（I/P-FG）2KVAC、輸出 - 接地（O/P-FG）0.5KVAC

  • 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（測試條件：500VDC、25℃、70% RH）

  • EMC 性能：電磁兼容發射符合 BS EN/EN55032（CISPR32）Class B 標準；抗擾度符合 BS EN/EN61000 系列標準，達到重工業級別

  • 平均無故障時間（MTBF）：Telcordia SR-332 標準下≥3096.5K 小時；MIL-HDBK-217F 標準（25℃）下≥541.3K 小時

五、端子臺腳位定義

引腳編號引腳功能引腳編號引腳功能
1AC/L（交流火線輸入）4DC OUTPUT V2（第二路直流輸出）
2AC/N（交流零線輸入）5DC OUTPUT COM（公共端）
3FG（接地）6DC OUTPUT V1（第一路直流輸出）

4. 關鍵問題

問題 1：RD-35 系列的雙組輸出配置有哪些差異？不同型號適合什么場景？

答案：三款型號的雙組輸出配置差異核心在電壓和電流組合：① RD-35A：雙 5V 輸出（CH1 4A、CH2 1A），總功率 32W，適合需雙路 5V 供電的低功率電子設備（如小型傳感器、單片機系統）；② RD-35B：雙 12V 輸出（CH1 2.2A、CH2 1A），總功率 35W，適配需雙路 12V 供電的設備（如小型工業控制模塊、安防配件）；③ RD-3513：±13.5V 對稱輸出（每路 1.3A），總功率 35.1W，適合需要正負對稱電壓的場景（如運算放大器、模擬電路設備）。

問題 2：RD-35 系列的環境適應性如何？能應對哪些惡劣工況？

答案：該系列環境適應性較強，可應對多重惡劣工況：① 溫度適應：工作溫度覆蓋 - 25~+70℃，能在高溫工業環境或低溫戶外場景穩定運行；② 振動耐受：通過 5G 抗振動測試（10~500Hz，X/Y/Z 軸各 60 分鐘），適合安裝在有振動的設備或交通工具上；③ 電壓波動耐受：支持 88~264Vac 寬電壓輸入，能承受 300Vac 浪涌輸入 5 秒無損壞，適配電壓不穩定的電網環境；④ 濕度適應：工作濕度 20~90% RH（無冷凝），可在潮濕環境中使用。

問題 3：RD-35 系列的保護機制有哪些？故障發生后如何恢復？

答案：核心保護機制包括過負載保護、過電壓保護、短路保護，且均采用 “打嗝模式” 保護邏輯：① 過負載保護：當輸出功率達到額定值的 110%~150% 時觸發；② 過電壓保護：當 CH1 輸出電壓超出設定范圍（如 RD-35A 5.75~6.75V）時觸發；③ 短路保護：輸出端發生短路時觸發。三種保護觸發后，電源會進入間歇工作的 “打嗝模式”，避免故障擴大，待故障條件（如過載解除、短路排除、電壓恢復正常）移除后，電源無需手動操作即可自動恢復正常輸出，使用便捷且安全性高。
