ERG-5000 系列是明緯推出的 4 通道 5KW 電網型能量回收逆變器，分ERG-5000（10~60VDC 輸入）和ERG-5000H（60~420VDC 輸入）兩款核心機型，額定輸入功率5KW、最大6KW，最高效率達91%，支持CC/CV雙操作模式，配備CANBus通訊界面可通過 CMU2A 遠程控制監控，最多64 臺并聯通訊，擁有過壓 / 欠壓等多重保護，提供5 年保固，模塊化 4 通道設計可獨立 / 串聯 / 并聯使用，適用于電池測試、能量回收等場景，還通過相關安規認證，MTBF 值表現優異。

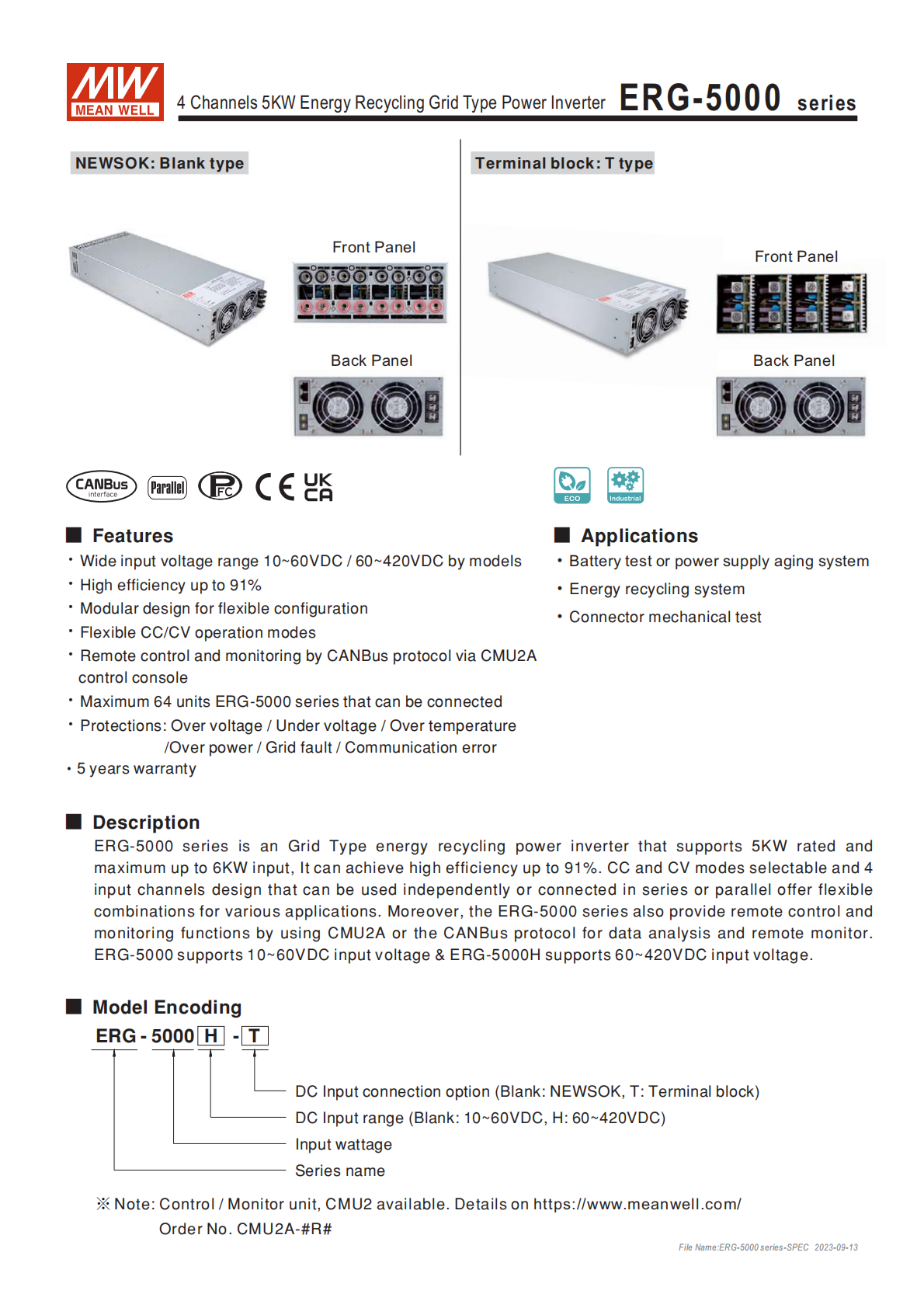

一、產品概述
ERG-5000 系列是明緯研發的4 通道 5KW 電網型能量回收逆變器，核心為能量回收與靈活電力轉換，分ERG-5000和ERG-5000H兩款機型，模塊化 4 通道設計支持獨立、串聯或并聯使用，適配多種工業場景，提供5 年保固，通過BS EN/EN62368-1安規認證，電磁兼容符合相關 Class A 標準。
二、機型編碼與核心分類
機型編碼規則為ERG-5000 + 直流輸入范圍 + DC 輸入連接器類型，關鍵分類如下：
| 編碼標識 | 含義 | 對應機型參數 |
|---|---|---|
| Blank | 直流輸入 10~60VDC+NEWSOK 連接器 | ERG-5000 |
| H | 直流輸入 60~420VDC | ERG-5000H |
| T | 接線端子型連接器 | ERG-5000-T/ERG-5000H-T |

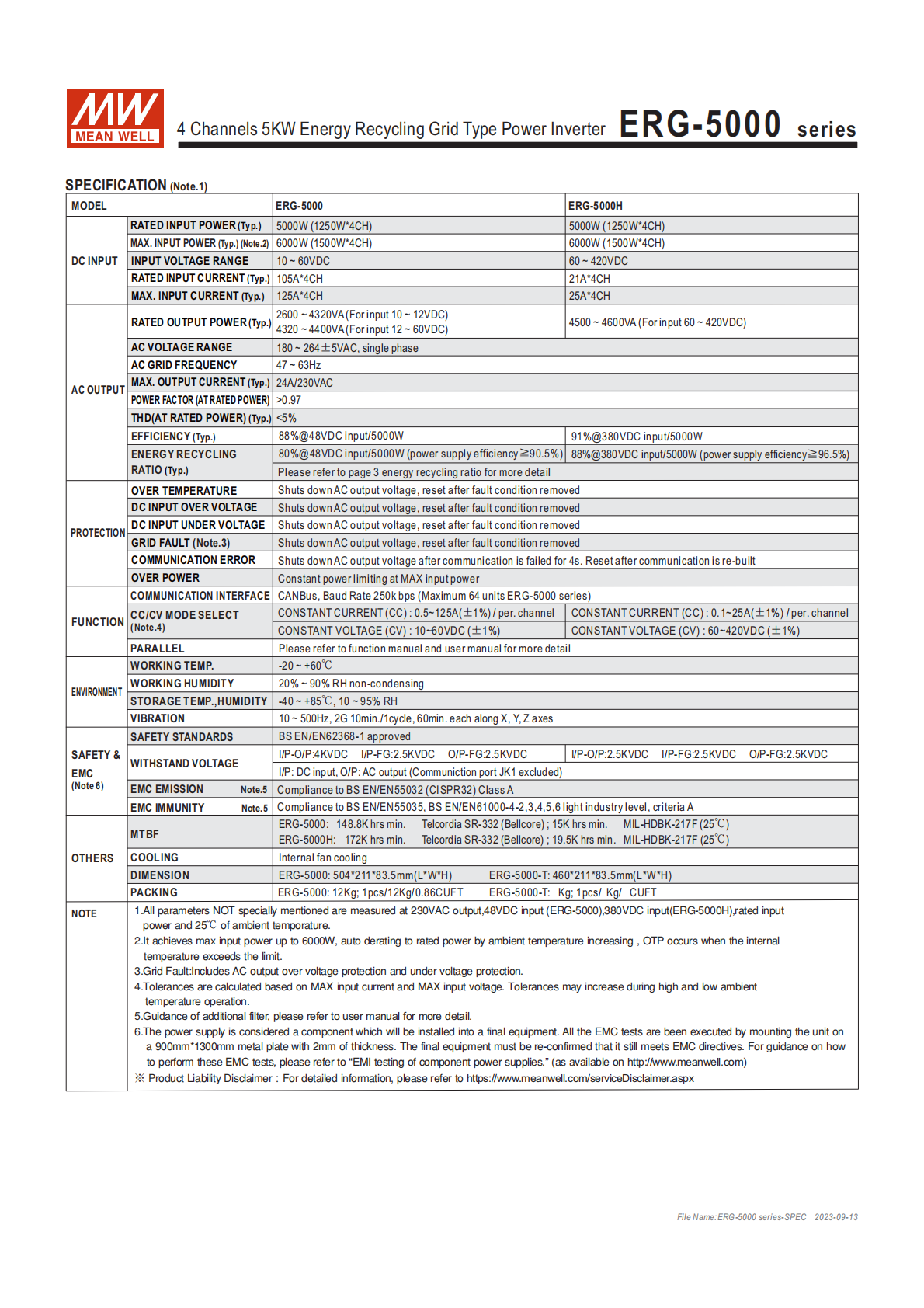

三、核心電氣性能（25℃、額定輸入、230VAC 輸出）
功率參數：額定輸入功率5KW（1250W*4CH），最大輸入功率6KW（1500W*4CH），環溫升高會自動降載至額定功率，內部超溫觸發 OTP 保護；
電壓 / 頻率：交流輸出為180~264VAC 單相，電網頻率47~63Hz，最大交流輸出電流24A/230VAC；
電能質量：額定功率下功率因數 **>0.97**，總諧波失真THD<5%；
效率與回收率：最高效率達91%（ERG-5000H@380VDC/5000W），ERG-5000@48VDC/5000W 效率 88%；能源回收率為電源供應器效率 × 逆變器效率，ERG-5000 達80%（電源效率≥90.5%），ERG-5000H 達88%（電源效率≥96.5%）；
CC/CV 模式（每通道，精度 ±1%）：
ERG-5000：恒流0.5~125A，恒壓10~60VDC；
ERG-5000H：恒流0.1~25A，恒壓60~420VDC；
耐壓性能：ERG-5000 為 I/P-O/P:2.5KVDC、I/P-FG:2.5KVDC、O/P-FG:2.5KVDC；ERG-5000H 為 I/P-O/P:4KVDC、I/P-FG:2.5KVDC、O/P-FG:2.5KVDC。
四、關鍵功能特性
寬電壓輸入：依機型分10~60VDC（ERG-5000）和60~420VDC（ERG-5000H），適配不同直流電源場景；
通訊功能：配備CANBus 界面（250k bps），可通過CMU2A實現遠程控制與監控，最多支持64 臺ERG-5000 系列設備并聯通訊，通訊失敗 4s 后關斷交流輸出，恢復通訊后重啟；
多重保護：覆蓋直流輸入過壓 / 欠壓、過溫（OTP）、過功率、電網故障（交流過壓 / 欠壓）、通訊故障，故障時均關斷交流輸出，故障消除后自動恢復；
模塊化設計：4 通道可獨立、串聯或并聯使用，支持彈性配置，滿足不同負載的電力轉換 / 回收需求。
五、環境與可靠性參數
| 項目 | 指標 |
|---|---|
| 工作溫度 | -20 ~ +60℃ |
| 工作濕度 | 20% ~ 90% RH（無冷凝） |
| 儲存溫濕度 | -40 ~ +85℃，10% ~ 95% RH |
| 振動測試 | 10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
| 冷卻方式 | 內部風扇冷卻 |
| MTBF（Telcordia SR-332） | ERG-5000：148.8K hrs min.；ERG-5000H：172K hrs min. |
| MTBF（MIL-HDBK-217F/25℃） | ERG-5000：15K hrs min.；ERG-5000H：19.5K hrs min. |
六、機械尺寸與重量
| 機型 | 尺寸（LWH，mm） | 重量 | 包裝 |
|---|---|---|---|
| ERG-5000 | 50421183.5 | 12Kg | 1pcs/12Kg/0.86CUFT |
| ERG-5000-T | 46021183.5 | 12Kg | 1pcs/12Kg/0.86CUFT |
七、接口與指示燈說明
核心接口
JK1：CANBus 通訊接口，含 CANH、CANL、FG 等引腳，支持雙絞線通訊；
TB1：交流輸出接口，含 AC/L、AC/N、FG，最大安裝扭矩 8Kgf-cm；
直流輸入：NEWSOK 連接器（16Pin，分 + V/-V 對應 4 通道）、T 型接線端子兩種類型；
LED1~4 狀態指示燈：多狀態反饋設備運行情況，滅 = 未送電、亮綠燈 = 正常、閃綠燈 = 異常保護、亮橙燈 = 待機、閃橙燈 = 內部通訊異常、亮紅燈 = 輸入欠壓、閃紅燈 = 輸入過壓。
八、應用場景
電池測試 / 電源供應器老化系統：實現電力循環與回收，降低能耗；
能量回收系統：將直流電能轉換為交流電網電能，實現能源再利用；
連接器機械測試：為測試設備提供穩定的電力轉換與回收支持。
九、系統配置與配件
系統連接：能量回收老化系統由市電、電源供應器（最多 4 臺）、ERG-5000 系列、CMU2A/CANBus組成，通道可實現 4 通道并聯、2 通道獨立、4 通道獨立三種使用方式，接線需選用合適線材減少線損；
配件清單：UL1028 8AWG 紅 / 黑線各 8 根（僅 ERG-5000）、終端電阻 1 個，通訊連接需安裝終端電阻防止信號反射。
關鍵問題
問題 1（性能側重）：ERG-5000 和 ERG-5000H 的核心性能差異體現在哪些方面？
答案：兩款機型核心差異集中在直流輸入、CC/CV 參數、耐壓和效率上：1. 輸入電壓：ERG-5000 為 10~60VDC，ERG-5000H 為 60~420VDC；2. CC/CV：ERG-5000 恒流 0.5~125A、恒壓 10~60VDC，ERG-5000H 恒流 0.1~25A、恒壓 60~420VDC；3. 耐壓：ERG-5000I/P-O/P 為 2.5KVDC，ERG-5000H 為 4KVDC；4. 效率：ERG-5000@48VDC/5000W 效率 88%，ERG-5000H@380VDC/5000W 效率 91%，能源回收率也更高（88% vs 80%）。
問題 2（功能應用側重）：ERG-5000 系列的 CANBus 通訊功能有哪些關鍵參數和使用要求？
答案：CANBus 通訊的關鍵參數和要求：1. 波特率為 250k bps，最多支持 64 臺 ERG-5000 系列設備并聯通訊；2. 需通過 CMU2A 實現遠程控制和監控，通訊電纜選用雙絞線，連接后需在設備和 CMU2A 剩余插座安裝終端電阻，防止信號反射；3. 通訊故障保護：通訊失敗 4s 后會自動關斷交流輸出，重新建立通訊后恢復正常輸出。
問題 3（使用操作側重）：ERG-5000 系列的 4 通道有哪些使用方式，且設備的故障保護機制有何特點？
答案：1. 4 通道使用方式：支持4 通道并聯、2 通道獨立使用、4 通道獨立使用三種，模塊化設計可彈性配置，適配不同負載場景；2. 故障保護機制特點：覆蓋直流輸入過壓 / 欠壓、過溫、過功率、電網故障、通訊故障六大類，所有故障觸發后均會立即關斷交流輸出，且均為自恢復式，故障條件完全消除后設備自動恢復交流輸出，其中過溫還會觸發前置的自動降載（環溫升高先降載至額定功率，超溫再觸發 OTP 保護），通訊故障有 4s 延時關斷的緩沖設計。
