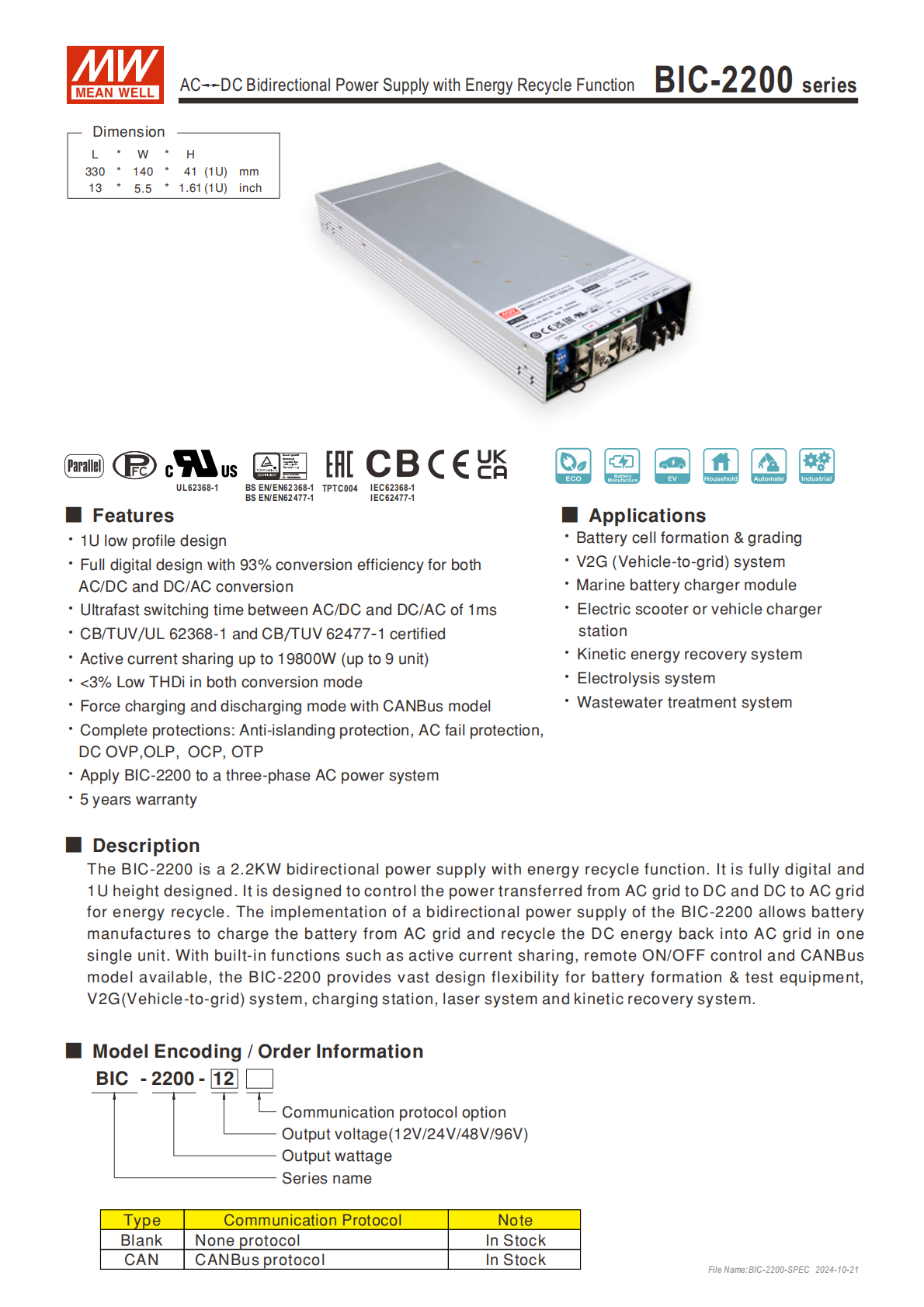

BIC-2200 系列是明緯推出的2200 瓦具能量回收功能的交直流雙向電源，采用1U 薄型化設計與全機數位化控制，雙向轉換效率最高 93%、切換響應時間 **<1ms**，支持9 臺并聯實現 19800W 功率擴增，擁有CANBus / 無協議兩種通訊版本，直流輸出電壓分 12V/24V/48V/96V 四款機型，通過UL/IEC62368-1、IEC62477-1等多項認證，具備完善的保護功能與 5 年保固，可實現 AC/DC 充電、DC/AC 能量回饋電網，適用于電池測試、V2G 系統、充電站等多場景，還能接入三相四線交流電力系統，內置主動式均流功能保障并聯穩定運行。
BIC-2200 系列是具備能量回收功能的交直流雙向電源，核心額定功率2200W，為1U 薄型化設計，全機采用數位化控制，擁有5 年保固，通過UL62368-1、IEC62368-1、IEC62477-1等國際安規認證，是全球交易品項，支持最高9 臺并聯，功率可擴增至19800W，適用于單相 / 三相四線交流電力系統。
二、核心性能特性
轉換與響應：AC/DC 與 DC/AC 雙向轉換效率最高 93%（75% 負載測試），雙向切換響應時間 **<1ms**，能量回饋電網時電流總諧波失真 **<3%**（230VAC 滿載）。
功率與因素：AC 轉 DC 滿載功率因素0.98（230VAC），DC 轉 AC 滿載功率因素0.99（230VAC）；交流輸入電壓范圍180~264VAC，頻率47~63Hz。
通訊與控制：分無協議和CANBus 協議兩款標準品，CANBus 機型支持強制切換充放電模式、調整電池模式額定電流，還可通過電信號 / 干接點實現遙控開關（Short=Power ON，Open=Power OFF）。
均流與并聯：內置主動式均流功能，9 臺并聯時總輸出電流 = 單臺額定電流 × 臺數 ×0.95，需通過 CN47 引腳的 DA/DB 差分信號實現并聯控制，建議使用雙絞線減少干擾。

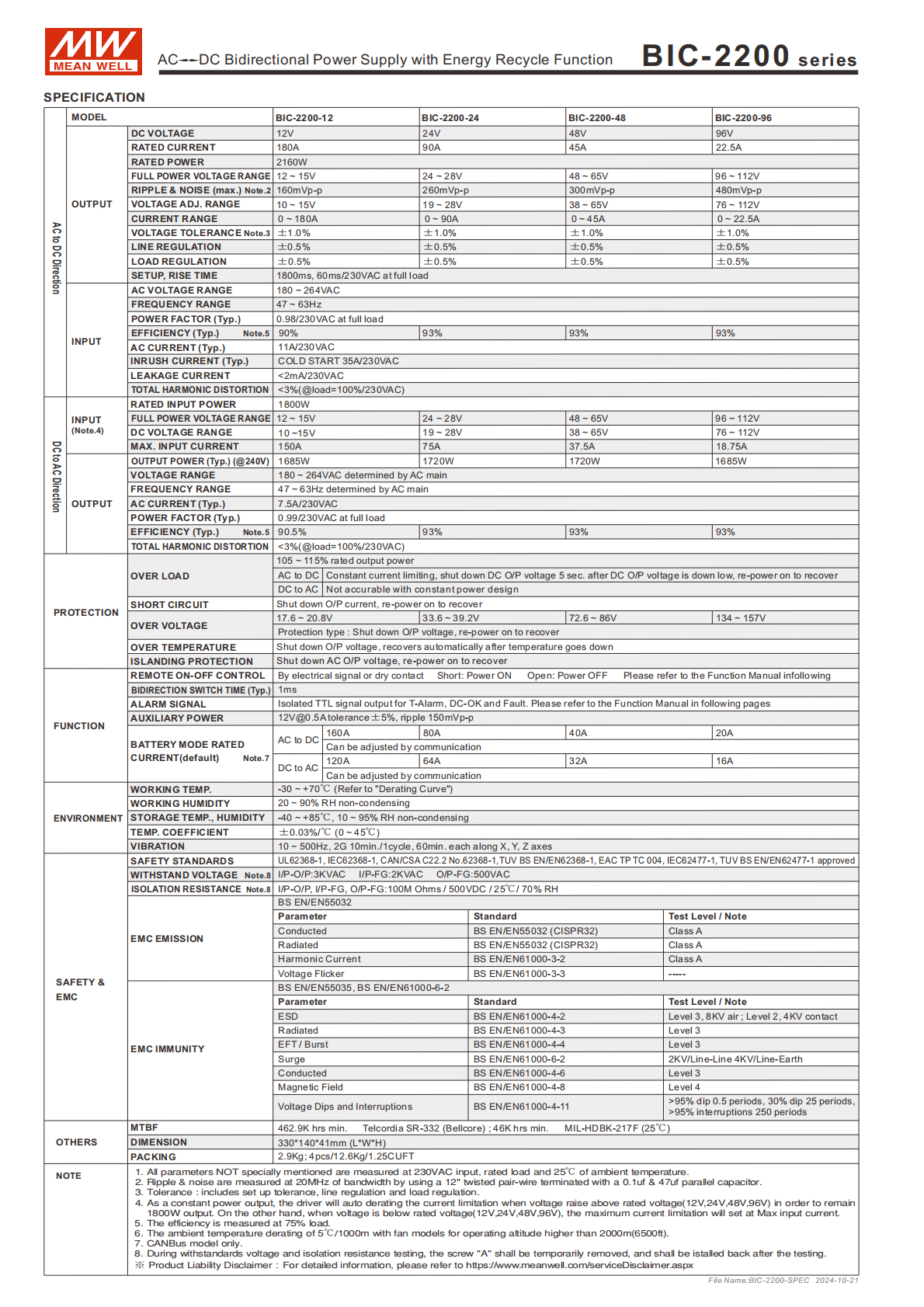

三、電氣規格（核心機型參數）
| 機型 | BIC-2200-12 | BIC-2200-24 | BIC-2200-48 | BIC-2200-96 |
|---|---|---|---|---|
| 直流額定電壓 | 12V | 24V | 48V | 96V |
| 直流額定電流 | 180A | 90A | 45A | 22.5A |
| 全功率電壓范圍 | 12~15V | 24~28V | 48~65V | 96~112V |
| 輸出電壓調整范圍 | 10~15V | 19~28V | 38~65V | 76~112V |
| 紋波與噪聲（最大） | 160mVp-p | 260mVp-p | 300mVp-p | 480mVp-p |
| 電壓精度 | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| DC 轉 AC 輸出功率（240V） | 1685W | 1720W | 1720W | 1685W |
補充電氣參數：
輔助電源：12V@0.5A±5%，紋波 150mVp-p，不受遙控開關控制；
浪涌電流：冷啟動35A/230VAC，常規 11A/230VAC；
漏電流：<2mA/230VAC；
啟動上升時間：AC 轉 DC 滿載1800ms（60ms/230VAC）。
四、雙向轉換功能
AC 轉 DC（能量擷取 / 電池充電）：將市電交流能量轉為直流，供給電池 / 負載，與常規充電器工作原理一致，過負載為恒流限制，延遲 5 秒關閉輸出，重啟恢復。
DC 轉 AC（能量回收 / 電池放電）：將電池 / 負載直流能量轉為交流，饋回市電電網（輸出 AC180~264V/47~63Hz），為恒功率設計，過負載直接關閉輸出電流，重啟恢復。
控制模式
自動檢測模式：出廠默認，根據電壓閾值自動切換充放電，超閾值觸發過壓 / 低壓保護并關機；
電池模式：僅 CANBus 機型支持，通過指令
DIRECTION_CTRL控制（00h = 充電，01h = 放電）。
五、保護與報警功能
完善的保護機制，均為關斷輸出 / 重啟恢復（過溫保護為溫度下降后自動恢復）：
主動式孤島保護、過電壓保護、過負載保護、短路保護、過溫度保護；
AC to DC 過負載閾值為105~115% 額定輸出功率。
TTL 隔離報警信號輸出（最大吸收電流 4mA），參考 GND-AUX：
DC-OK：高電平 = Vout≤80%±5%，低電平 = Vout≥80%±5%（僅 CANBus 機型）；
Fault：高電平 = 故障（孤島 / 過載 / 短路 / 過溫等），低電平 = 正常工作；
T-Alarm：高電平 = 超溫 / 風扇故障，低電平 = 溫度 / 風扇正常。
六、機械與環境規格
機構尺寸：33014041mm（LWH），單機重量2.9Kg，4 臺包裝 12.6Kg/1.25CUFT；
安裝：指定 M4/M5 螺絲，對應安裝扭矩 7-10Kgf-cm/18Kgf-cm，氣流方向固定，控制端子為 HRS DF11-10DP-2DS 及同等級品；
環境參數
工作溫度：-30~+70℃（需參考減額曲線），工作濕度20~90%RH（無冷凝）；
儲存溫度：-40~+85℃，儲存濕度10~95%RH（無冷凝）；
溫度系數：±0.03%/℃（0~45℃），耐振動 10~500Hz、2G，X/Y/Z 軸各 60 分鐘；
可靠性：MTBF 按 Telcordia SR-332 標準 **≥462.9K 小時 **，按 MIL-HDBK-217F（25℃）標準 **≥46K 小時 **；
絕緣與耐壓：I/P-O/P=3KVAC、I/P-FG=2KVAC、O/P-FG=500VAC；絕緣阻抗≥100MΩ（500VDC/25℃/70% RH）。
七、系統應用
并聯運行：最高 9 臺并聯，需按規范連接 CN47 的 DA/DB 引腳，輸出電壓最高的電源作為主機，總輸出電流需遵循 0.95 折減原則，低負載（<5% 總額定電流）時均流效果不佳；
三相四線系統：可接入 380VAC 三相四線系統，建議將多臺 BIC-2200均勻分布于 L1/L2/L3 相（如 9 臺則每相 3 臺），保障系統平衡運行。
八、應用場景
核心適用于電池電芯化成與分容、電池測試設備，還可應用于V2G（汽車對電網）系統、船用電池充電器模塊、電動滑板車 / 車載充電站、動能回收系統、電解系統、污水處理系統等。
關鍵問題
問題 1：BIC-2200 系列不同機型的核心電氣參數有何差異，核心輸出指標分別是多少？
答案：該系列分 12V/24V/48V/96V 四款直流輸出機型，核心差異體現在額定電流、電壓范圍、紋波噪聲上：12V 機型額定電流 180A，全功率電壓 12~15V，紋波噪聲 160mVp-p；24V 機型額定電流 90A，全功率電壓 24~28V，紋波噪聲 260mVp-p；48V 機型額定電流 45A，全功率電壓 48~65V，紋波噪聲 300mVp-p；96V 機型額定電流 22.5A，全功率電壓 96~112V，紋波噪聲 480mVp-p；四款機型電壓精度均為 ±0.5%，AC 轉 DC 額定功率均為 2160W，DC 轉 AC（240V）輸出功率分別為 1685W、1720W、1720W、1685W。
問題 2：BIC-2200 實現 9 臺并聯運行的核心要求和均流規則是什么？
答案：核心要求：①內置主動式均流功能，需通過 CN47 引腳的 DA/DB 差分?jǐn)?shù)字信號相互并聯，建議使用雙絞線減少長線干擾；②按規范設置各臺的 CN47 連接狀態和 SW50 開關（主機 PSU1 為 CN47 連接 + SW50 ON，其余從機交替為 CN47 連接 + SW50 OFF，最后一臺為 CN47 連接 + SW50 ON）；③并聯時使用短而粗的導線連接電源與負載。均流規則：①總輸出電流 = 單臺額定電流 × 并聯臺數 ×0.95，不可超此限值；②輸出電壓最高的電源自動作為主機，其輸出電壓為直流母線電壓；③當總輸出電流小于總額定電流的 5% 時，各臺電流無法完全均衡。
問題 3：BIC-2200 的雙向轉換模式有哪些，不同模式的控制方式和觸發條件是什么？
答案：分為AC 轉 DC（充電 / 能量擷?。?span style="font-style: normal; font-variant: normal; font-size-adjust: none; font-language-override: normal; font-kerning: auto; font-optical-sizing: auto; font-feature-settings: normal; font-variation-settings: normal; font-stretch: normal; font-size: 16px; line-height: 24px; font-family: ui-sans-serif, system-ui, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol", "Noto Color Emoji"; flex: 0 1 auto; flex-direction: row; justify-content: normal; align-items: normal; padding: 0px; margin: 0px; background-image: none; background-position: 0% 0%; background-size: auto; background-repeat: repeat; background-attachment: scroll; background-origin: padding-box; background-clip: border-box;">和DC 轉 AC（放電 / 能量回收）兩種轉換方向，搭配自動檢測模式和電池模式兩種控制方式：①自動檢測模式（出廠默認）：無需手動干預，電源根據內部額定電壓閾值自動切換方向，電壓超閾值觸發過壓 / 低壓保護并關機，AC 轉 DC 為恒流限制過載保護，DC 轉 AC 為恒功率過載保護；②電池模式（僅 CANBus 機型支持）：通過 CANBus 指令DIRECTION_CTRL強制控制，00h 指令觸發 AC 轉 DC 充電，01h 指令觸發 DC 轉 AC 放電，還可通過通訊調整電池模式額定電流；此外，全系列支持通過外部電信號 / 干接點實現遙控開關，通過 C/D Control 引腳（高電平 4.5~5.5V = 充電，低電平 - 0.5~0.5V = 放電）手動切換充放電模式。
