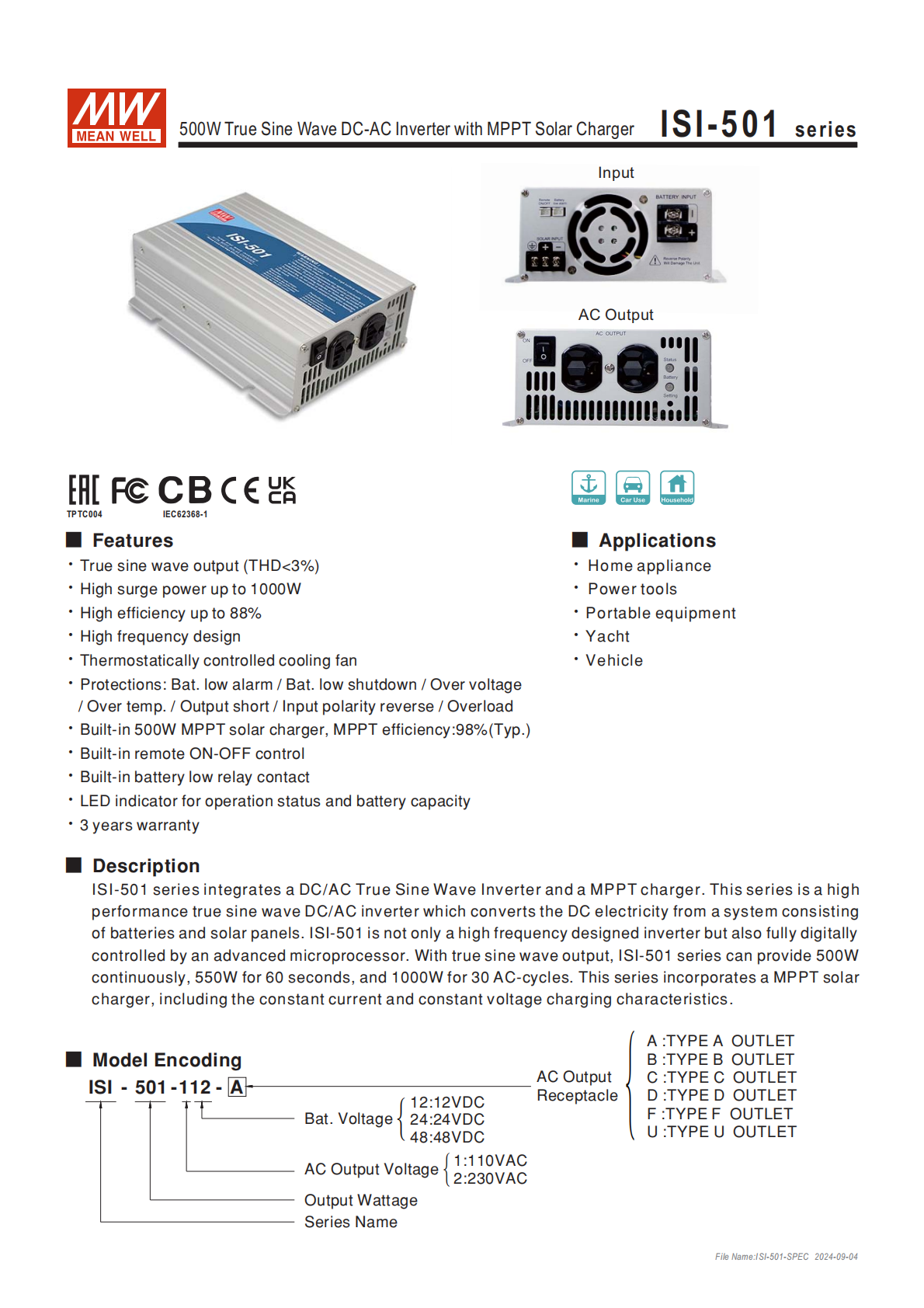

ISI-501 系列是明緯推出的集成500W MPPT 太陽能充電器（MPPT 效率 98%）與純正弦波 DC-AC 逆變器的一體化設備，支持 12/24/48VDC 輸入、110/230VAC 輸出，純正弦波輸出 THD<3%，持續輸出功率 500W、浪涌功率最高 1000W，轉換效率最高 88%，配備溫控風扇、多重保護功能及 LED 狀態指示，適配家電、車輛、游艇等多場景，提供 3 年保固，還支持遙控開關、多類型 AC 輸出插座選配，電池適配開放式與密封式鉛酸電池。
一、產品基礎信息
產品類型：ISI-501 系列為集成500W MPPT 太陽能充電器與純正弦波 DC-AC 逆變器的一體化設備，采用高頻設計與微處理器數位控制，實現直流電（電池 / 太陽能板）轉純正弦波交流電。
應用場景：家電、電動工具、便攜設備、游艇、車輛等。
質保與認證：提供3 年保固；安規符合IEC62368-1、CB、EAC TP TC 004；電磁兼容符合 FCC part 15 class B、BS EN/EN55032 class B 等標準。
核心優勢：純正弦波輸出、高浪涌功率、多重保護、MPPT 高效充電、遙控開關、LED 狀態指示、內置電池低壓繼電器觸點。
二、型號編碼與插座選配
型號編碼規則：
ISI-AC輸出電壓-電池電壓-插座類型，其中 AC 輸出電壓1=110VAC、2=230VAC；電池電壓12=12VDC、24=24VDC、48=48VDC；如 ISI-501-112A 為 110VAC 輸出、12VDC 輸入、A 型插座。AC 輸出插座：標配 TYPE-A（美國）、TYPE-B（歐洲），選配 TYPE-C/D/F/U（澳大利亞 / 英國 / GFCI60Hz / 全球通用）。

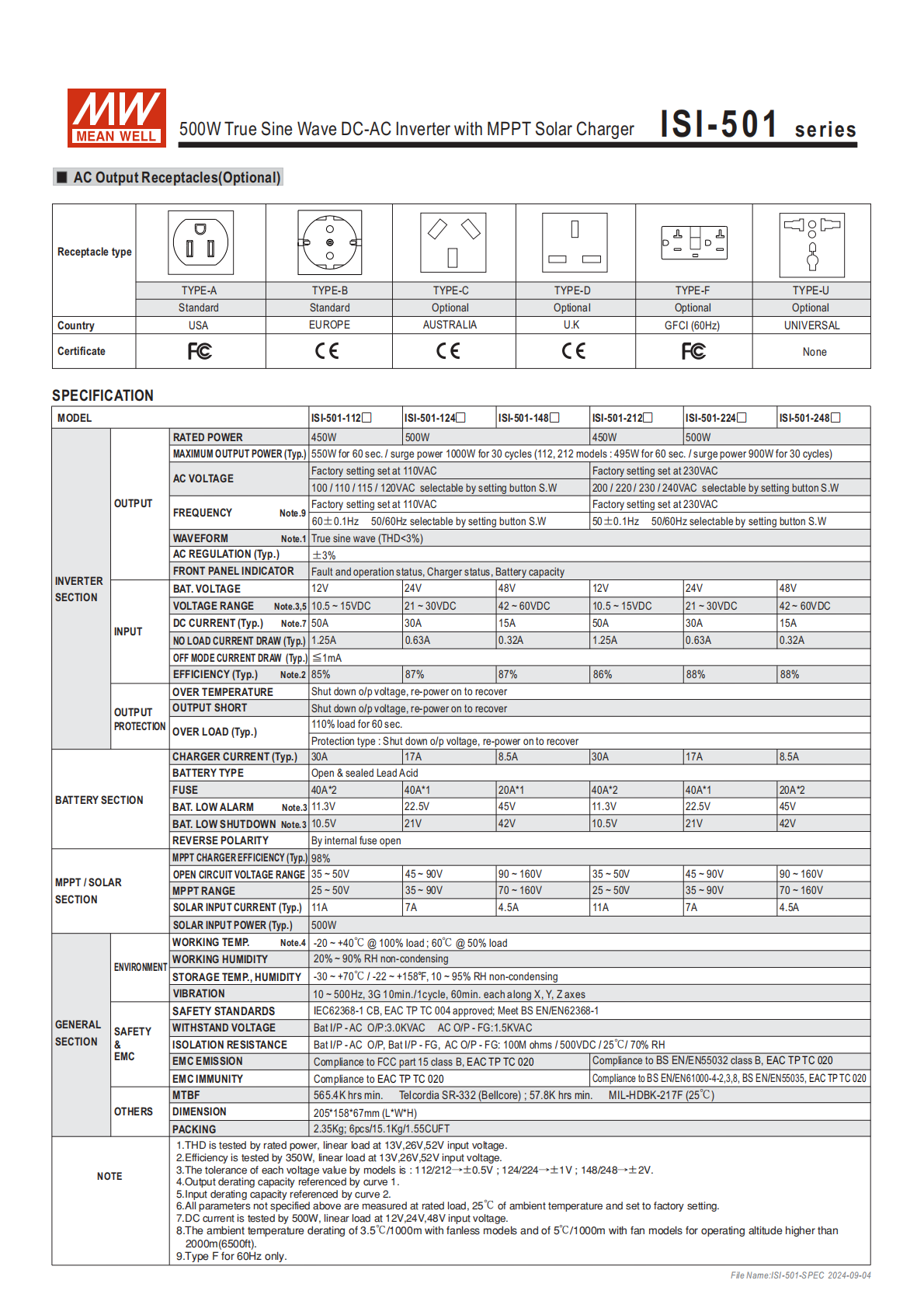

三、核心電氣參數（逆變器部分）
| 型號分類 | 額定功率 | 最大輸出功率 | 交流輸出電壓 | 頻率 | 輸入電壓范圍 | 直流電流 (Typ.) | 空載電流消耗 (Typ.) | 效率 (Typ.) |
|---|---|---|---|---|---|---|---|---|
| 112/212 | 450W | 1 分鐘 495W / 瞬間 900W | 110VAC/230VAC | 50/60Hz 可選 | 12VDC(10.5~15V) | 50A | 1.25A | 85%/86% |
| 124/224 | 500W | 1 分鐘 550W / 瞬間 1000W | 110VAC/230VAC | 50/60Hz 可選 | 24VDC(21~30V) | 30A | 0.63A | 87%/88% |
| 148/248 | 450W | 1 分鐘 550W / 瞬間 1000W | 110VAC/230VAC | 50/60Hz 可選 | 48VDC(42~60V) | 15A | 0.32A | 87%/88% |
| 關鍵通用參數：純正弦波輸出THD<3%；交流調整率 **±3%；關斷模式電流消耗≦1mA**；輸出頻率精度 ±0.1Hz。 |
四、電池與充電部分參數
電池適配：開放式 & 密封式鉛酸電池；配備電池低壓警報、低壓關機功能，電壓閾值如下（含誤差：112/212±0.5V、124/224±1V、148/248±2V）：
低壓警報：12V 機型 11.3V、24V 機型 22.5V、48V 機型 45V
低壓關機：12V 機型 10.5V、24V 機型 21V、48V 機型 42V
保險絲配置：112/212 為40A*2、124/224 為40A*1、148/248 為20A1/20A2；支持輸入反接保護（通過內部保險絲）。
MPPT 太陽能充電器：
核心效率：98%(Typ.)，充電電流 (Typ.)：12V 機型 30A、24V 機型 17A、48V 機型 8.5A
太陽能輸入功率：500W；開路電壓范圍 35~160VDC，MPPT 范圍 25~160VDC
充電階段：恒流→恒壓→MPPT 充電結束（充電結束條件：充電電流 < 額定 10% 且太陽能輸入功率 < 50W）
充電電壓起始值：12V 機型 14.4V、24V 機型 28.8V、48V 機型 57.6V
五、保護功能
設備配備全維度保護體系，保護觸發后均為關斷輸出電壓，重啟后恢復，具體包括：
電池類：低壓警報、低壓關機、過電壓保護
設備類：過溫度保護、過負載保護（110% 負載持續 60 秒觸發）
輸出類：輸出短路保護
輸入類：輸入反接保護（內部保險絲實現）
六、結構與物理參數
尺寸與重量：機身尺寸20515867mm(LWH)，單臺重量2.35Kg；包裝規格 6pcs/15.1Kg/1.55CUFT。
輸入端子 Pin 腳：明確區分電池、太陽能、接地、警報、遙控接口，具體分布：
Pin 腳編號 功能 Pin 腳編號 功能 1 電池輸入負極 (-) 5 接地 (FG) 2 電池輸入正極 (+) 6 電池低壓警報連接器 3 太陽能輸入負極 (-) 7 遠程開 / 關連接器 4 太陽能輸入正極 (+) - - 連接器規格：遠程開 / 關、電池低壓警報連接器均為JST B-XH 或同等級；遠程開 / 關為開路工作、短路關斷；電池低壓繼電器為開路警報、短路正常。
散熱與配件：配備溫控冷卻風扇，氣流方向固定；支持外部遙控開關，內置電池低壓繼電器觸點。
七、環境與可靠性參數
工作環境：-20~+40℃（100% 負載）、60℃（50% 負載）；工作濕度 20~90% RH，無冷凝。
儲存環境：-30~+70℃（-22~+158°F），儲存濕度 10~95% RH。
耐振動：10~500Hz，3G 10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
降額要求：海拔超 2000 米時，有風扇機型環境溫度按5℃/1000m比例下降。
可靠性：MTBF（平均無故障時間）最低565.4K hrs（Telcordia SR-332）、57.8K hrs（MIL-HDBK-217F，25℃）。
耐壓與絕緣：電池輸入 - AC 輸出3.0KVAC、AC 輸出 - 接地1.5KVAC；絕緣阻抗100M ohms / 500VDC / 25℃/70%RH。
八、工作曲線
負載減額曲線（曲線 1）：環境溫度升高，設備可承載負載比例降低，-20℃時支持 100% 負載，60℃僅支持 50% 左右負載。
輸入電壓減額曲線（曲線 2）：電池輸入電壓越低，設備可承載負載比例越低，電壓低于閾值時負載能力大幅下降。
充電曲線：分三階段，恒流階段由太陽能輸入電流和 MPPT 電壓決定，恒壓階段保持固定充電電壓，最終滿足條件后 MPPT 充電結束。
4. 關鍵問題
問題 1（產品性能與功率）：ISI-501 系列逆變器的功率輸出能力有哪些分級，不同機型是否存在差異？
答案：該系列逆變器功率輸出分持續功率、60 秒短時功率、瞬間浪涌功率三級，核心持續功率為 500W（112/212 機型為 450W）；60 秒短時功率：112/212 機型 495W，其余機型 550W；瞬間浪涌功率（30 個交流周期）：112/212 機型 900W，其余機型 1000W，瞬間功率均可沖擊 30 次。
問題 2（充電功能與適配）：ISI-501 系列的 MPPT 太陽能充電器核心參數是什么，適配何種電池及充電階段如何劃分？
答案：其 MPPT 太陽能充電器核心效率為 98%(Typ.)，充電功率 500W，充電電流最高 30A（12V 機型），適配開放式 & 密封式鉛酸電池；充電分三個階段，第一階段恒流充電（由太陽能輸入電流和 MPPT 電壓決定），第二階段恒壓充電（12V/24V/48V 機型起始恒壓電分別為 14.4V/28.8V/57.6V），第三階段當充電電流小于額定電流 10% 且太陽能輸入功率低于 50W 時，MPPT 充電結束。
問題 3（使用與保護）：ISI-501 系列配備哪些核心保護功能，觸發保護后的處理方式及電池低壓保護的閾值是多少？
答案：設備配備電池低壓警報 / 低壓關機 / 過電壓、過溫度、輸出短路、輸入反接、過負載等多重保護功能；除輸入反接由內部保險絲實現外，其余保護觸發后均為關斷輸出電壓，重啟后恢復，過負載保護觸發條件為 110% 負載持續 60 秒。電池低壓保護閾值：12V 機型警報 11.3V、關機 10.5V；24V 機型警報 22.5V、關機 21V；48V 機型警報 45V、關機 42V（各機型存在電壓誤差：112/212±0.5V、124/224±1V、148/248±2V）。
