TN-1500 系列是具太陽能 / 交流充電功能的 1500W 純正弦波 DC-AC 逆變器，瞬間功率達3000W、效率最高91%，支持UPS 模式與待機節能模式，具備多重保護功能，適配 12/24/48VDC 輸入、多檔位交流輸出，通過 UL458/IEC62368-1 等認證，搭配RJ11-RS232 通訊與專屬監控軟件實現參數設置和狀態監控，應用于家電、車船等場景，提供3 年保固，MTBF 最低 229.1K hrs。
一、產品核心定位
TN-1500 系列是明緯推出的具備太陽能 + 交流雙充電功能的 1500W 純正弦波 DC-AC 逆變器，主打高效、多功能、高防護，適配直流轉交流的多場景電力轉換需求，提供 3 年保固服務。
二、核心產品特性
輸出性能：純正弦波輸出（THD<3%），額定功率 1500W，瞬間功率高達 3000W，支持 180 秒 1725W/10 秒 1875W 過載輸出，可沖擊 30 次；交流調整率 ±3.0%，轉換時間 10ms（逆變器 - 旁路）。
工作模式：支持UPS 模式，可手動選擇待機節能模式，負載 5W 時自動進入待機，關機模式電流≤1mA。
效率與功耗：不同型號效率不同，最高達91%（TN-1500-248），待機省電模式空載損耗≤18W。
硬件設計：配備面板操作狀態顯示、恒溫控制直流冷卻風扇，支持 RJ11-RS232 通訊（含配套通訊線）。
適配性：兼容開放式 & 密封式鉛電池，應用于家電、電動工具、辦公 / 便攜式設備、車輛和游艇等場景。

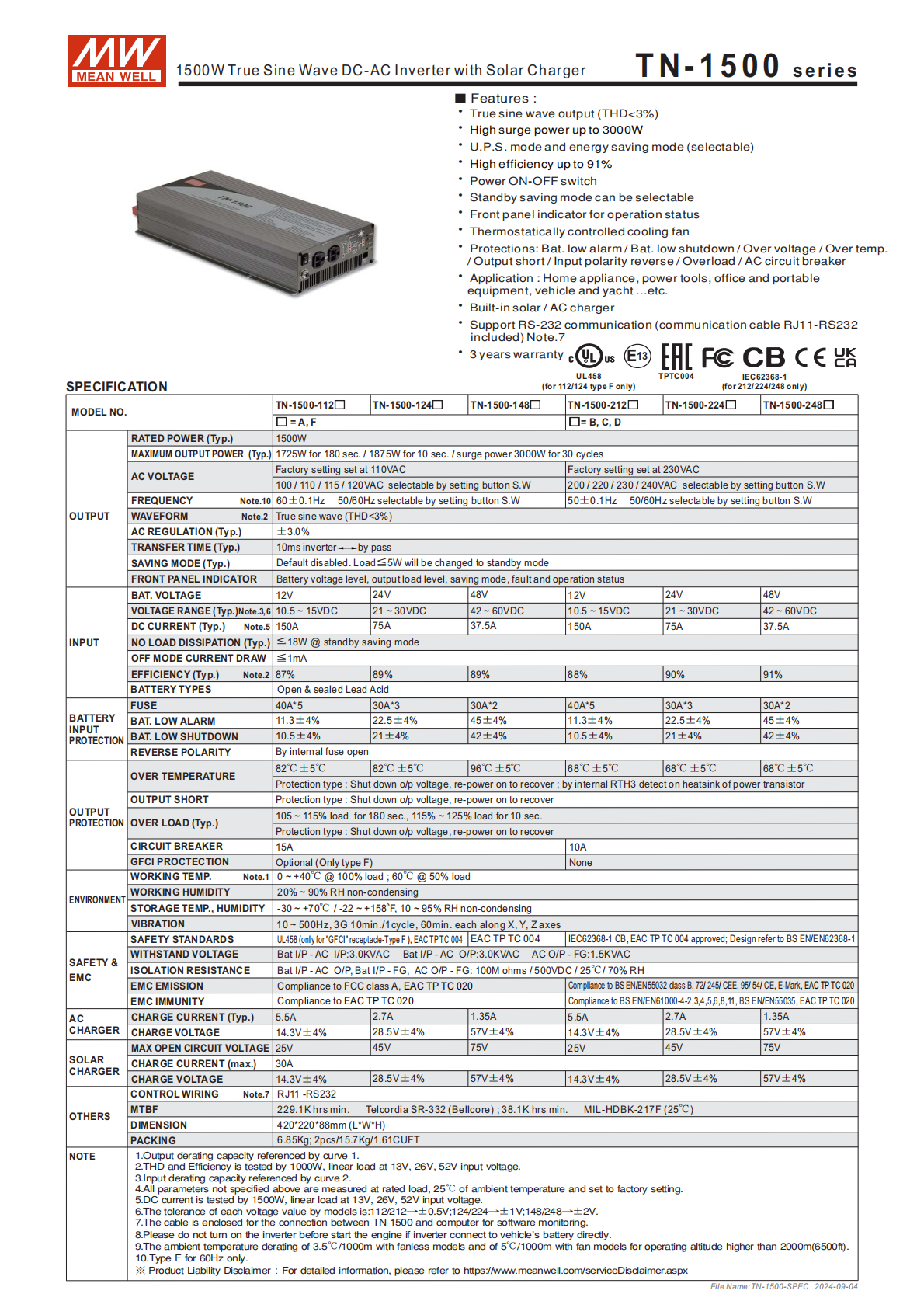

三、電氣規格（核心型號參數）
| 型號 | 輸入電池電壓 | 電壓范圍 (Typ.) | 直流電流 (Typ.) | 效率 (Typ.) | 交流輸出基礎電壓 | 頻率基礎設置 |
|---|---|---|---|---|---|---|
| TN-1500-112 | 12VDC | 10.5~15VDC | 150A | 87% | 110VAC | 60±0.1Hz |
| TN-1500-124 | 24VDC | 21~30VDC | 75A | 89% | 110VAC | 60±0.1Hz |
| TN-1500-212 | 12VDC | 10.5~15VDC | 150A | 88% | 230VAC | 50±0.1Hz |
| TN-1500-224 | 24VDC | 21~30VDC | 75A | 90% | 230VAC | 50/60Hz 可選 |
| TN-1500-248 | 48VDC | 42~60VDC | 37.5A | 91% | 230VAC | 50/60Hz 可選 |
| 補充：交流輸出可通過設置按鈕切換 100/110/115/120VAC 或 200/220/230/240VAC；充電功能支持太陽能 + 交流雙路，充電電壓如 14.3V±4%（12VDC）、28.5V±4%（24VDC）、57V±4%（48VDC）等檔位。 |
四、多重保護功能
電池相關保護
低壓警報：11.3±4%（12VDC）、22.5±4%（24VDC）、45±4%（48VDC）
低壓關機：10.5±4%（12VDC）、21±4%（24VDC）、42±4%（48VDC）
反接保護：通過內部保險絲實現
輸入保護：配備對應規格保險絲（如 12VDC 型號 30A*2/3 等）
輸出相關保護
過溫度：82°C±5°C（1xx 系列）/68°C±5°C（2xx 系列），超溫關閉輸出，重啟恢復
輸出短路：關閉輸出電壓，重啟恢復
過負載：105~115% 負載持續 180 秒、115~125% 負載持續 10 秒，觸發后關閉輸出，重啟恢復
交流斷路：15A（1xx 系列）/10A（2xx 系列）
GFCI 保護：可選，僅限 F 型型號
其他：過電壓保護、UPS 模式下的旁路保護
五、環境與安規認證
工作環境：0~+40℃（100% 負載）/60℃（50% 負載），工作濕度 20~90% RH（無冷凝）；儲存溫度 - 30~+70℃，儲存濕度 10~95% RH；耐振動 10~500Hz、3G，X/Y/Z 軸各 60 分鐘 / 周期。
安規與電磁兼容：通過UL458（112/124 G 型）、IEC62368-1（212/224/248）、CE、FCC class A 等認證；耐壓方面 Bat I/P-AC I/P/AC O/P 均為 3.0KVAC，AC O/P-FG 為 1.5KVAC；絕緣阻抗≥100M ohms（500VDC/25℃/70% RH）。

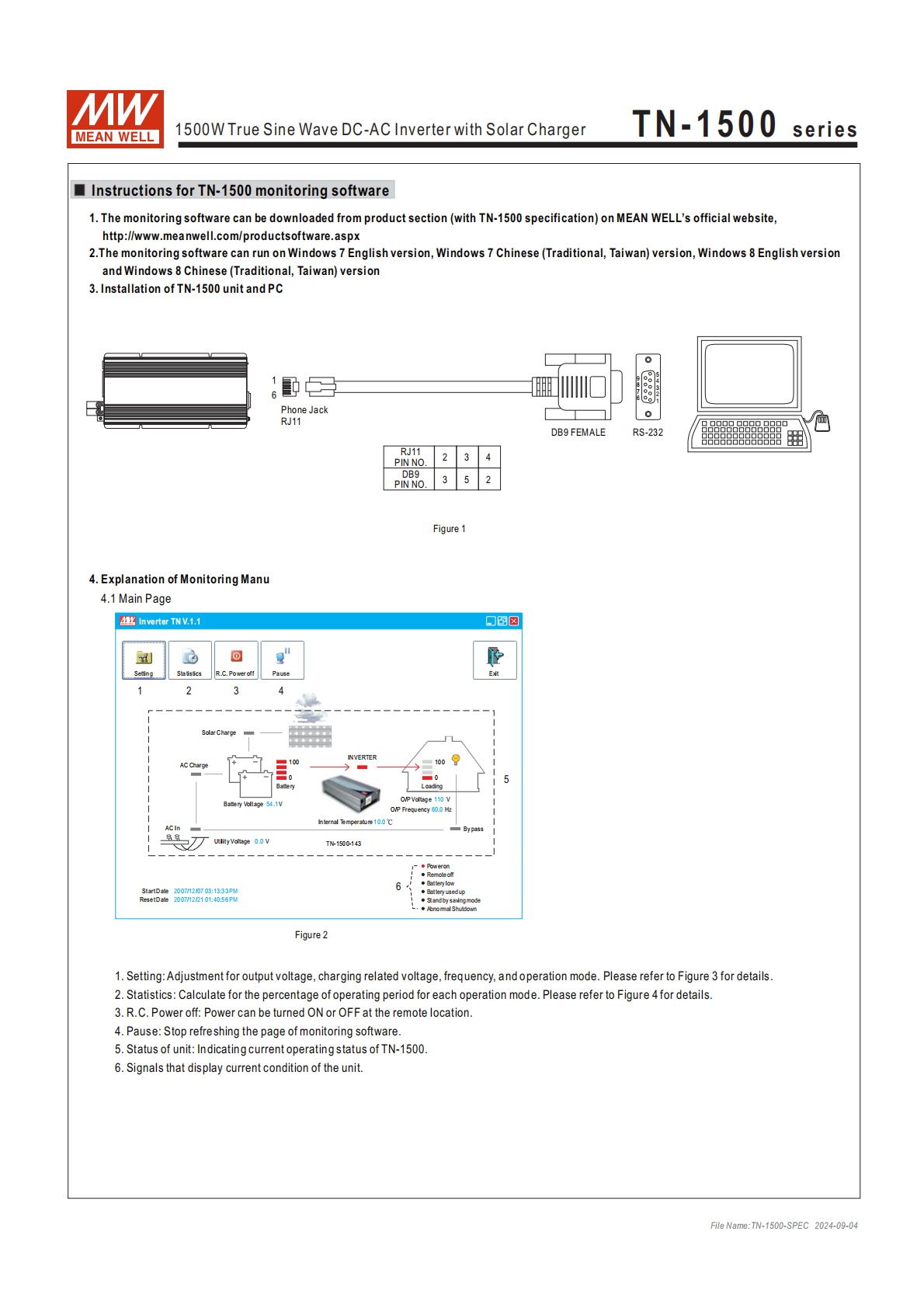

六、監控軟件與通訊
軟件獲?。簭拿骶暪俜?a href="http://www.dgyunhe.com/">網站產品介紹頁面下載，適配Windows 7/8（英文版 / 簡繁中文版） 系統。
通訊接口：通過RJ11-RS232接口實現逆變器與電腦的連接。
核心功能
主頁：實時顯示輸出電壓、負載、內部溫度、工作狀態等關鍵數據，支持遠程關機、頁面刷新暫停。
設置頁：可調整電池平均 / 浮充 / 警報 / 關機電壓、交流輸出電壓 / 頻率，選擇 UPS / 節能模式，支持參數讀取、寫入、恢復出廠設置。
統計頁：記錄起始 / 重置日期，統計逆變 / 旁路 / 關機時間率、太陽能充電時間率、平均負載，且逆變 + 旁路 + 關機時間率總和為 100%。
七、型號與插座適配
不同型號適配不同國別插座類型與認證，核心對應關系如下：
| 型號 | 插座類型 | 適配國別 | 核心認證 |
|---|---|---|---|
| TN-1500-112 | TYPE-A | 美國 | FCC |
| TN-1500-124 | TYPE-F | GFCI(60Hz) | FCC |
| TN-1500-212 | TYPE-B | 歐洲 | CE |
| TN-1500-224 | TYPE-C | 澳大利亞 | CE |
| TN-1500-248 | TYPE-D | 英國 | CE |
八、物理與壽命參數
物理尺寸：42022088mm（LWH），單臺凈重 6.85Kg，2 臺包裝 15.7Kg/1.61CUFT。
使用壽命：MTBF（平均無故障工作時間）最低229.1K hrs（Telcordia SR-332 標準），Bellcore 標準 38.1K hrs、MIL-HDBK-217F（25℃）標準也有對應指標。
關鍵問題
問題 1（性能與規格）：TN-1500 系列逆變器的輸入輸出核心參數有哪些，不同型號的效率差異是多少？
答案：輸入適配 12/24/48VDC 三種電池電壓，對應電壓范圍分別為 10.5~15VDC、21~30VDC、42~60VDC，直流電流 150A/75A/37.5A；輸出額定功率 1500W、瞬間功率 3000W，交流電壓可切換 100/110/115/120VAC 或 200/220/230/240VAC，頻率 50/60Hz 可選。效率按型號依次為 TN-1500-112（87%）、TN-1500-124（89%）、TN-1500-212（88%）、TN-1500-224（90%）、TN-1500-248（91%），最高效率為 91%。
問題 2（功能與操作）：TN-1500 系列的監控軟件具備哪些核心功能，可對哪些關鍵參數進行自定義設置？
答案：監控軟件適配 Win7/8 多語言系統，通過 RJ11-RS232 連接，核心功能包括實時狀態監控、參數自定義設置、工作數據統計、遠程遙控關機；可自定義設置的參數包含電池類（平均電壓、浮充電壓、低壓警報電壓、低壓關機電壓）、交流輸出類（輸出電壓、工作頻率），還可手動選擇 UPS 模式或待機節能模式，支持參數讀取、寫入與恢復出廠設置。
問題 3（保護與可靠性）：TN-1500 系列逆變器配備了哪些多重保護功能，產品的可靠性相關指標有哪些？
答案：配備的保護功能涵蓋電池側（低壓警報、低壓關機、反接保護、保險絲輸入保護）、輸出側（過溫度、短路、過負載、過電壓、交流斷路，GFCI 保護可選）；可靠性指標包括 3 年產品保固，MTBF 最低 229.1K hrs（Telcordia SR-332 標準），Bellcore 標準 38.1K hrs，通過 UL458、IEC62368-1、CE、FCC 等權威安規認證，耐振動、寬溫寬濕度工作的環境適應性也提升了產品可靠性。
