NTU-3200 系列是明緯推出的3200W 高信賴純正弦波 DC-AC 逆變器，內置UPS 交流旁路功能，瞬間功率最高達6400W，支持12/24/48Vdc 直流輸入與100-120/200-240Vac 交流輸出（電壓 / 頻率可通過 DIP 撥碼開關調節），具備 **-25℃~+70℃寬工作溫度 **，適配鉛酸 / 鋰離子電池，擁有完善的電路保護功能，支持 RS-232 通訊、遙控開關，通過多項國際安規認證，提供3 年保固，廣泛應用于家居辦公、車輛游艇、離網太陽能發電等多場景，還可搭配 IRC 系列遙控器、RJ11-RS232 通訊線等選配配件使用。

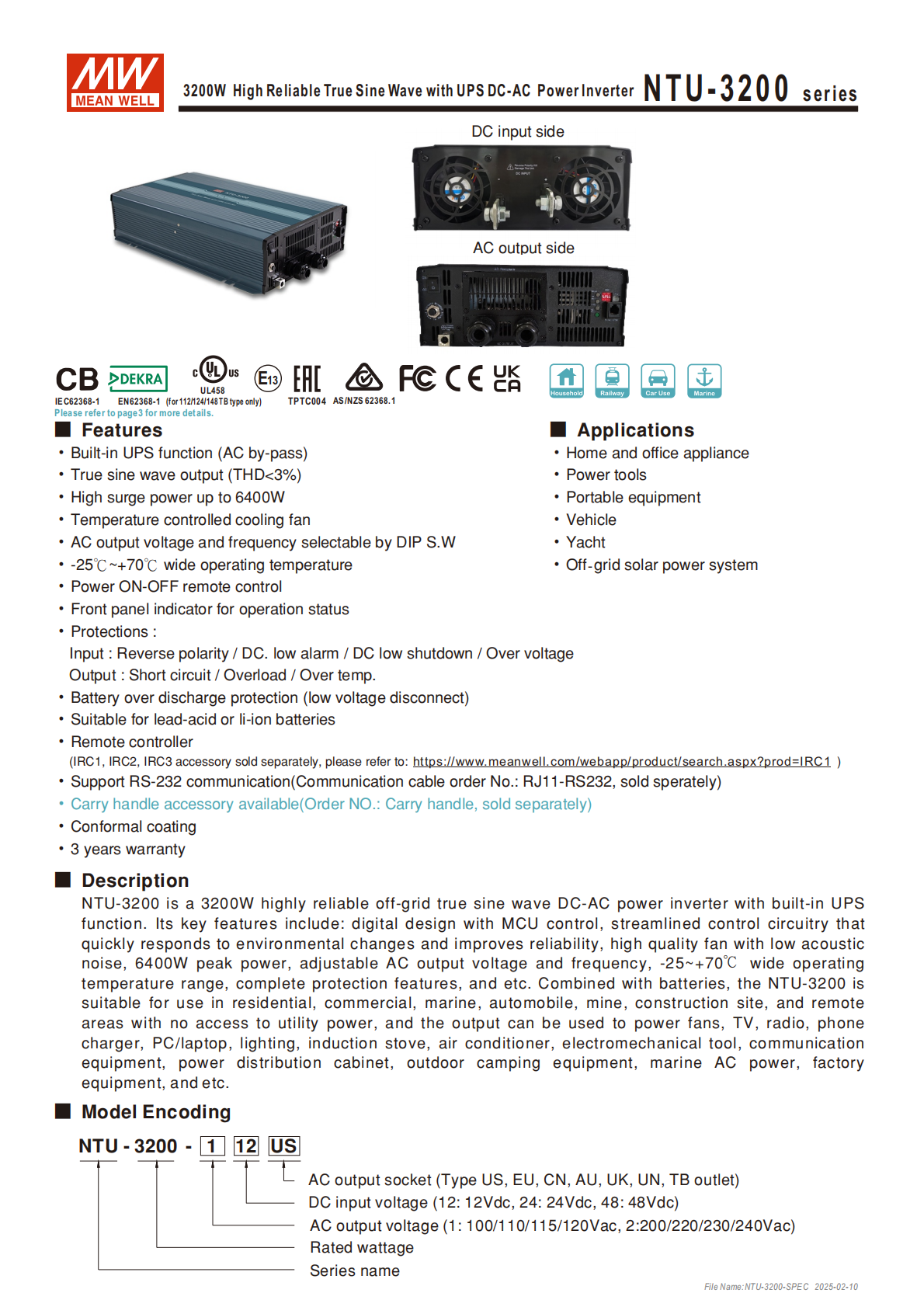

NTU-3200 系列是明緯研發的3200W 高信賴離網純正弦波 DC-AC 逆變器，核心內置UPS 交流旁路功能，采用單片機數字控制設計，響應工況變化快，噪音低，適配鉛酸電池 / 鋰離子電池，通過 CB、DEKRA、IEC62368-1、UL458 等多項國際安規與電磁兼容認證，提供3 年長效保固，廣泛應用于家居辦公、電動工具、車輛游艇、離網太陽能發電、建筑工地及偏遠無公用電地區。
二、核心性能參數

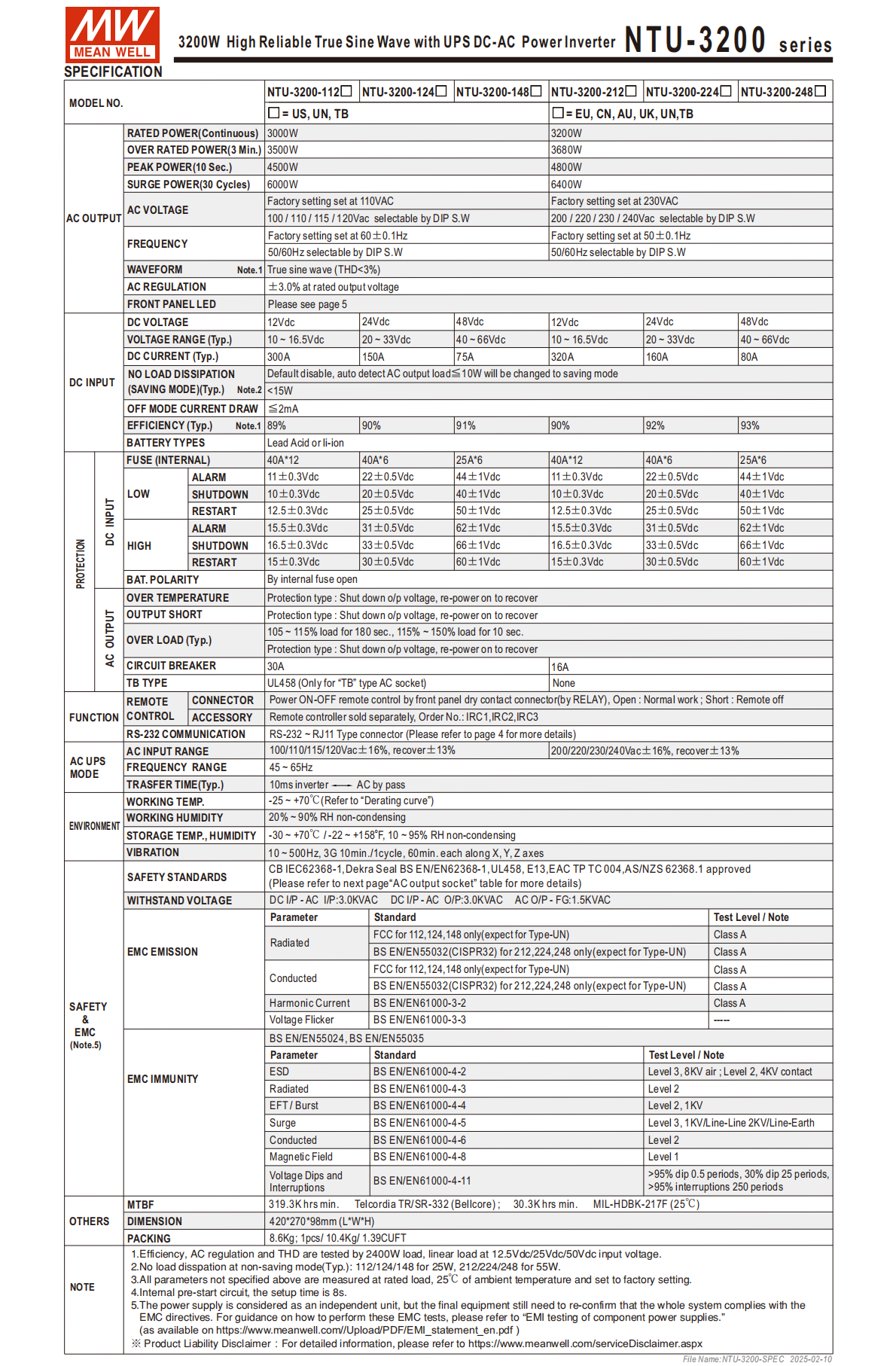

該系列按直流輸入電壓、交流輸出電壓劃分多個子型號，核心功率與電氣參數差異如下表，純正弦波輸出 THD<3%，交流調整率為額定輸出電壓的 ±3.0%：
| 核心功率指標 | 112/124/148 型號 | 212/224/248 型號 |
|---|---|---|
| 額定連續功率 | 3000W | 3200W |
| 3 分鐘過功率 | 3500W | 3680W |
| 10 秒峰值功率 | 4500W | 4800W |
| 30 周期瞬間功率 | 6000W | 6400W |
| 典型效率 | 89%-92% | 90%-93% |
直流輸入：支持12Vdc/24Vdc/48Vdc三種規格，對應電壓范圍分別為 10~16.5Vdc、20~33Vdc、40~66Vdc，內部配備保險絲（如 12V 款為 40A*12），關機模式電流≤2mA，空載≤10W 自動切換省電模式（空載保護默認不可用）；
交流輸出：分 100/110/115/120Vac 與 200/220/230/240Vac 兩檔，頻率 50/60Hz，均可通過 DIP SW 撥碼開關手動選擇，出廠默認 110VAC/60Hz 或 230VAC/50Hz；
UPS 模式：交流輸入范圍為對應輸出電壓 ±16%（恢復 ±13%），頻率 45~65Hz，逆變器與交流旁路切換時間典型值10ms。
三、核心功能特性
模式設定：默認市電優先模式，可通過 DIP SW 撥碼開關分步設定電池優先模式，兩種模式設定成功后均會出現前面板綠燈閃 3 下的提示；
調節功能：通過 SW1-SW4 撥碼開關實現交流輸出電壓（4 檔）、頻率（50/60Hz）、省電模式（開啟 / 關閉） 一鍵選擇；
控制與監控
支持遙控 ON/OFF：干觸點連接器開路為正常工作，短路為停止工作，可搭配單獨銷售的 IRC1/IRC2/IRC3 遙控器；
支持RS-232 通訊：通過 RJ11-RS232 通訊線（單獨訂購）可讀取逆變器內部數據，搭配 IRC 系列模組可實現遠端監控；
狀態顯示：前面板 LED 指示燈分綠色 / 橙色 / 紅色，分別指示直流輸入電壓范圍、負載占比（<40%/40~80%/>80%）、報警狀態（過載 / 短路），不同直流輸入規格對應不同電壓指示閾值（如 12Vdc：綠 12.5~15.5Vdc、橙 11~12.5Vdc、紅 <11 或> 15.5Vdc）。
四、完善的保護功能
全系列配備多重保護機制，觸發后均為關閉輸出電壓，重啟后恢復（電池反接通過內部保險絲保護），核心保護類型如下：
電池保護：低壓報警 / 關機 / 重啟、高壓報警 / 關機 / 重啟（如 48Vdc 低壓報警 44±1Vdc，高壓關機 66±1Vdc）；
電路保護：過溫度保護、輸出短路保護、過負載保護（105~115% 負載持續 180 秒，115~150% 負載持續 10 秒觸發）；
空載保護：自動檢測交流輸出負載，≤10W 切換省電模式，非省電狀態下 112/124/148 型號為 25W、212/224/248 型號為 55W。
五、型號與配件
型號編碼規則：NTU-3200-「交流輸出電壓檔」「直流輸入電壓」「插座類型」，如 NTU-3200-112US 為 1 檔交流輸出、12Vdc 輸入、US 型插座；
插座類型：含 US/EU/CN/UK/AU/UN/TB，其中EU/CN/TB/UN 為現貨，UK/AU 為可選購，TB 為全球通用型，不同插座耐受電流不同（如 CN/AU 為 10A，US/EU/UN 為 16A）；
配件分類
標準配件：終端保護器（含固定螺絲）；
選配配件：IRC1/2/3 逆變器遙控器、RJ11-RS232 通訊線、提手（含腳墊、固定螺絲），均需單獨訂購。
六、環境與機構規格
工作環境：**-25℃~+70℃** 寬工作溫度（需參考降額曲線），工作濕度 20~90% RH 無冷凝，儲存溫度 - 30~+70℃、濕度 10~95% RH 無冷凝；
耐振動：10~500Hz、3G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；
機構尺寸：42027098mm（LWH），單機重量 8.6Kg，包裝重量 10.4Kg（1.39CUFT）；
耐壓與 MTBF：DC I/P-AC I/P、DC I/P-AC O/P 耐壓 3.0KVAC，AC O/P-FG 耐壓 1.5KVAC；MTBF 最低 319.3K hrs（Telcordia TR/SR-332）、30.3K hrs（MIL-HDBK-217F，25℃）。
七、電磁兼容與安規
電磁干擾：輻射 / 傳導均為 Class A，分別符合 FCC（112/124/148）、BS EN/EN55032（212/224/248）標準；
電磁耐受：ESD、浪涌、電壓跌落等均通過 BS EN/EN61000 系列標準測試，如 ESD 為 8KV 空氣 / 4KV 接觸；
其他：諧波電流、電壓閃爍均符合 BS EN/EN 系列 Class A 標準。
關鍵問題
問題 1（性能與選型）：NTU-3200 系列不同子型號的核心功率差異是什么，如何根據直流供電選擇適配型號？
答案：該系列分 112/124/148 和 212/224/248 兩大檔，核心功率差異為：112/124/148 額定 3000W、瞬間 6000W；212/224/248 額定 3200W、瞬間 6400W。直流供電適配為：12 后綴對應 12Vdc 輸入（電壓范圍 10~16.5Vdc）、24 后綴對應 24Vdc 輸入（20~33Vdc）、48 后綴對應 48Vdc 輸入（40~66Vdc），可根據現場電池組的直流電壓規格直接匹配對應后綴型號。
問題 2（功能操作）：如何通過 DIP 撥碼開關設定 NTU-3200 的電池優先模式，核心操作步驟是什么？
答案：需在未送電、遙控關閉（外置 remote 開關短路）且 BAT 供電的前提下操作，核心步驟為：1. 未送電時將 DIP_SW 的 2、3 撥碼撥至 OFF；2. 送電后 15s 內，將 2、3 開關先全撥至 ON，再切回全 OFF；3. 前面板所有燈（除 AC input）綠燈閃 3 下即設定成功；4. 關閉逆變器，遙控開啟后，再次打開逆變器即可加載電池優先功能。
問題 3（使用與保護）：NTU-3200 系列觸發過負載保護的條件是什么，各類保護觸發后的恢復方式是什么？
答案：過負載保護觸發條件為負載達到額定的 105~115% 持續 180 秒，或115~150% 持續 10 秒；該系列除電池反接通過內部保險絲保護外，電池過放電 / 高壓、過溫度、輸出短路、過負載等所有保護機制觸發后，均采用關閉輸出電壓，設備重啟后即可恢復正常工作的方式，無需額外復位操作
