NTU-2200 系列是明緯推出的2200W高信賴純正弦波 DC-AC 逆變器，內置UPS 功能（交流旁路），瞬間功率可達4400W，支持12/24/48Vdc直流輸入、100-120/200-240Vac交流輸出且電壓頻率可通過 DIP 開關調節，工作溫度覆蓋 **-25℃~+70℃**，適配鉛酸 / 鋰離子電池，具備完善的保護功能與 RS-232 通訊、遙控開關等拓展能力，擁有 3 年保固，廣泛應用于家居辦公、車輛、游艇、離網太陽能發電等場景，通過 CB、DEKRA 等多項國際認證。

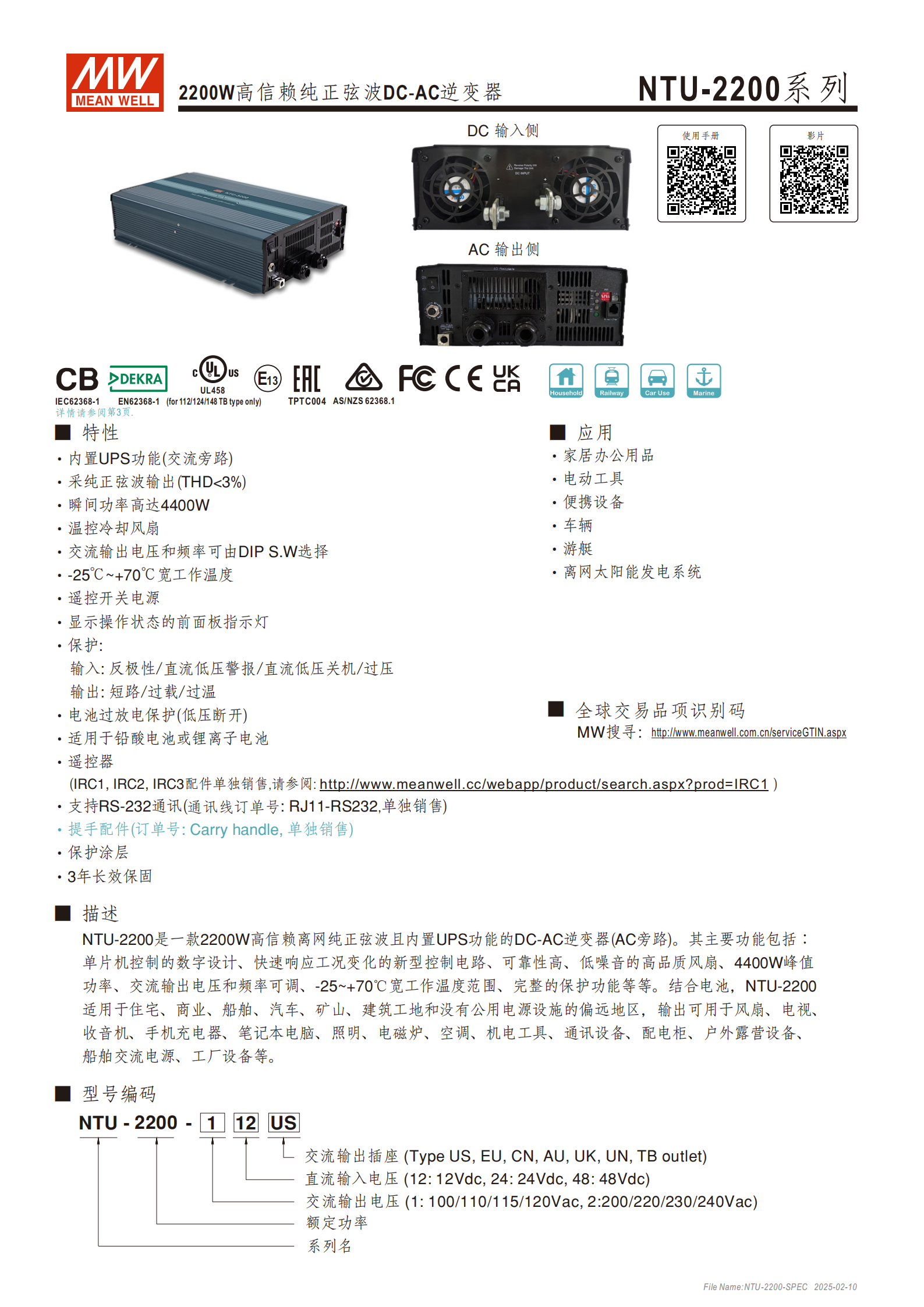

一、產品基礎定位
NTU-2200 系列是明緯研發的2200W高信賴離網純正弦波 DC-AC 逆變器，核心亮點為內置 UPS 交流旁路功能，采用單片機數字控制設計，響應工況變化快，可靠性高，擁有3 年長效保固，通過 CB、DEKRA、IEC62368-1、FCC 等多項國際認證，廣泛適用于家居辦公、電動工具、車輛、游艇、離網太陽能發電系統等場景，可驅動風扇、電視、電磁爐、空調、機電工具等各類設備。

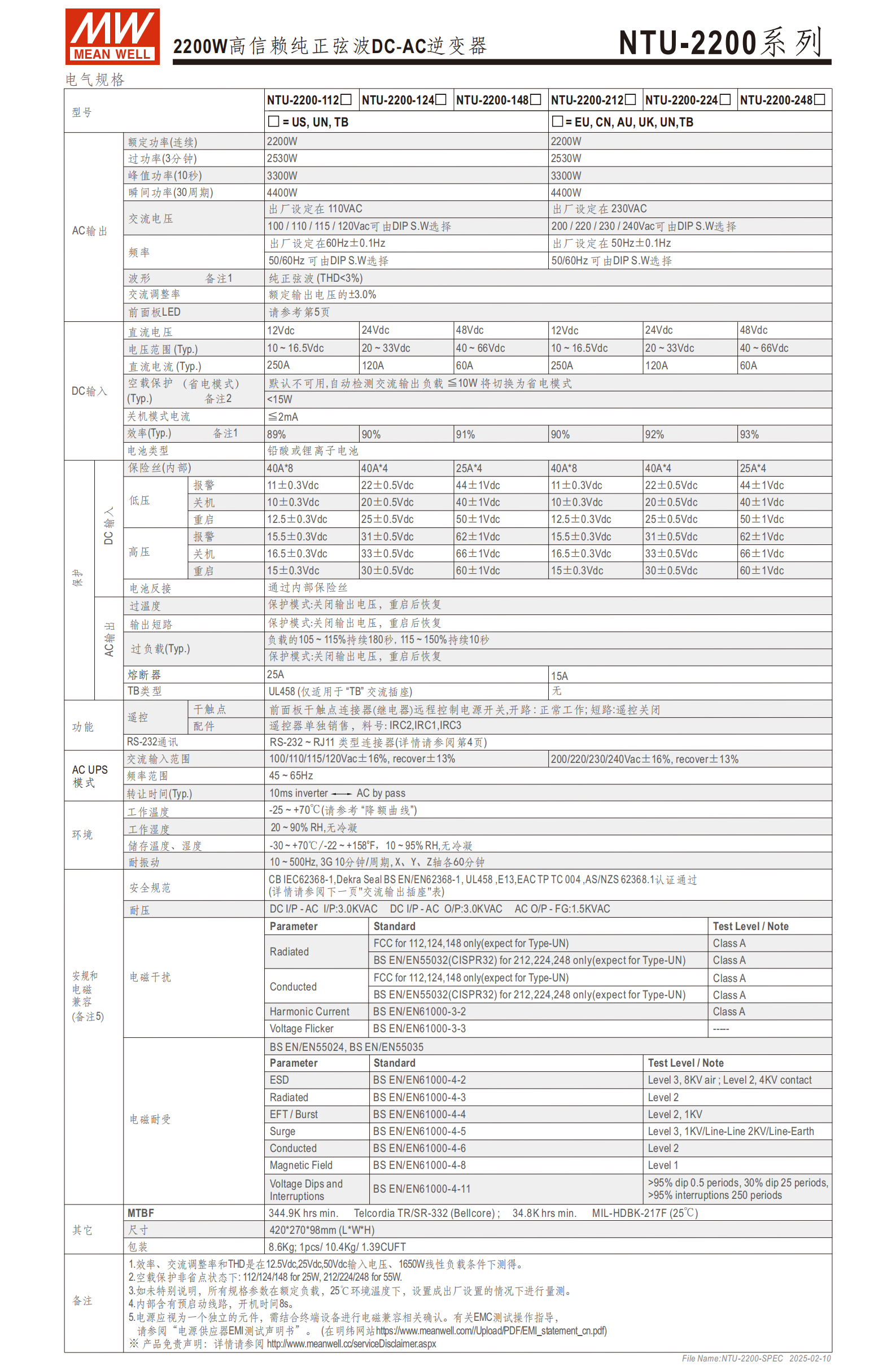

二、核心性能參數
該系列逆變器的功率指標分級明確，交流輸出為純正弦波（THD<3%），電壓和頻率支持自定義調節，核心電氣參數如下表：
| 功率類型 | 數值 | 持續時間 |
|---|---|---|
| 額定連續功率 | 2200W | 持續 |
| 過功率 | 2530W | 3 分鐘 |
| 峰值功率 | 3300W | 10 秒 |
| 瞬間功率 | 4400W | 30 周期 |
直流輸入分 12/24/48Vdc 三檔，對應寬電壓范圍分別為 10~16.5Vdc、20~33Vdc、40~66Vdc；交流輸出分兩檔，100/110/115/120Vac（出廠 110V/60Hz）、200/220/230/240Vac（出廠 230V/50Hz），均可通過 DIP 開關調節，交流調整率為額定輸出電壓的 **±3.0%**，典型效率 89%-93%。
三、關鍵功能特性
UPS 功能：支持交流旁路模式，逆變器與交流旁路轉換時間 **≤10ms**，可設置市電優先 / 電池優先兩種模式，通過 DIP SW 完成切換，設定成功后綠燈閃 3 次提示；
調節與顯示：通過 DIP SW 可調節交流輸出電壓、頻率及省電模式（空載≤10W 自動切換省電模式，關機模式電流≤2mA）；前面板 LED 指示燈分綠、橙、紅三色，顯示系統工作、遙控?cái)嚯?、省電模式、?bào)警狀態及負載占比；
拓展能力：支持RS-232 通訊（需單獨訂購 RJ11-RS232 通訊線），可讀取設備內部數據；配備干觸點遙控接口，開路為正常工作，短路為遙控關閉；可搭配 IRC1/IRC2/IRC3 遠端監控模組（單獨銷售）實現遠程監測；
溫控與環境適配：內置溫控冷卻風扇，工作溫度覆蓋 **-25℃~+70℃**（需參考降額曲線），工作濕度 20~90% RH 無冷凝，儲存溫度 - 30~+70℃，耐振動為 10~500Hz、3G，X/Y/Z 軸各 60 分鐘。
四、完善的保護機制
該系列逆變器具備全維度保護功能，所有保護觸發后均會關閉輸出電壓，多數可重啟恢復，核心保護如下：
直流輸入保護：低壓報警 / 關機 / 重啟、高壓報警 / 關機 / 重啟，不同直流輸入電壓對應不同閾值（如 12Vdc 低壓報警 11±0.3Vdc，關機 10±0.3Vdc）；電池反接通過內部保險絲保護；
輸出保護：輸出短路保護、過負載保護（105~115% 負載持續 180 秒，115~150% 負載持續 10 秒觸發）；
其他保護：過溫度 / 風扇鎖住保護、空載省電保護，內部配備保險絲（如 12Vdc 機型為 40A*8）。
五、型號選型與插座規格
型號編碼規則：NTU-2200-「交流輸出電壓檔」「直流輸入電壓」「插座類型」，例 NTU-2200-112US，其中 1 代表 100-120Vac、2 代表 200-240Vac，12/24/48 代表直流輸入 12/24/48Vdc；

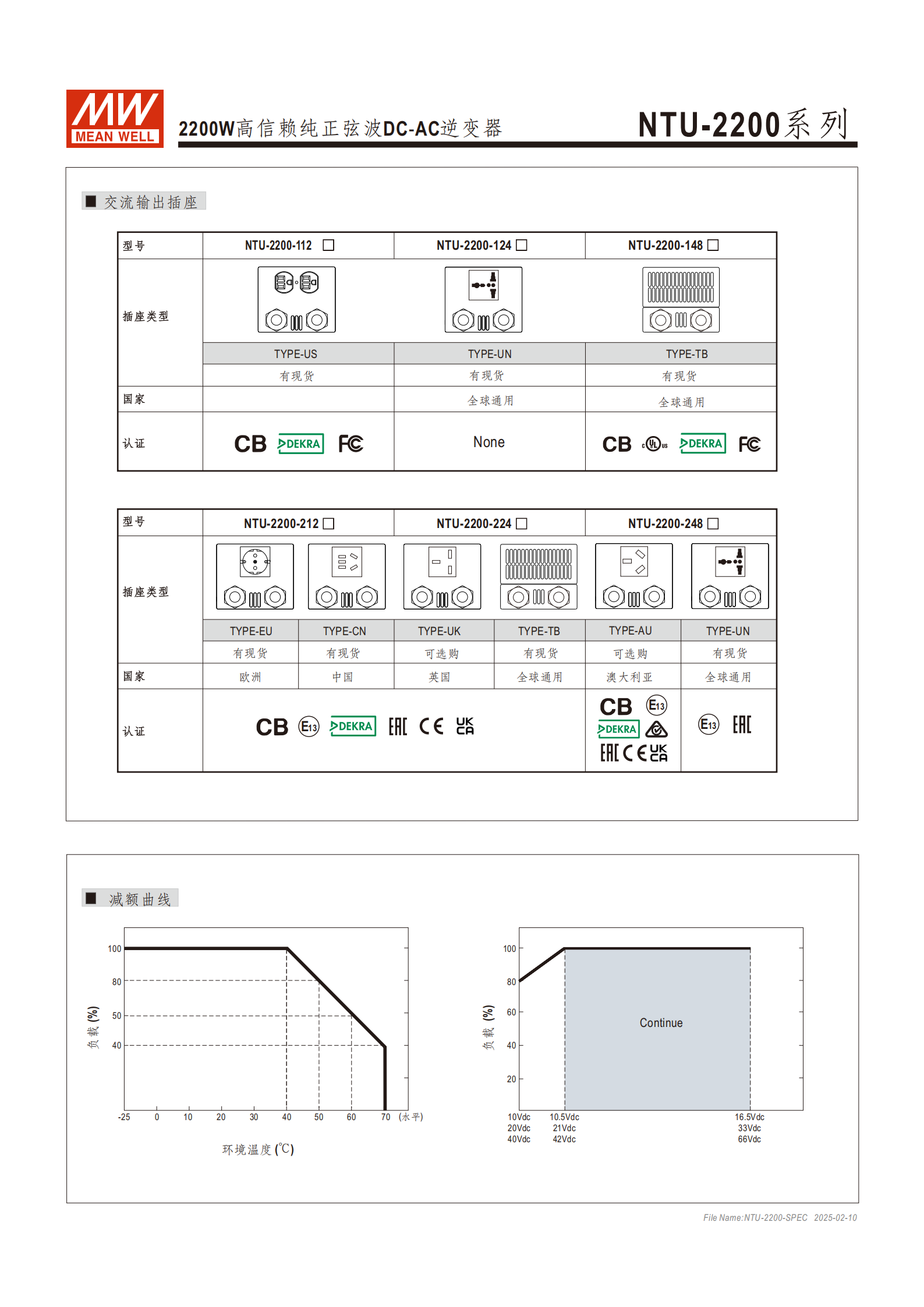

交流輸出插座：涵蓋 US、EU、CN、UK、AU、UN、TB 等類型，不同插座對應不同耐受電流（TB 型 15A、US/EU/CN/UN 型 16A、UK/AU 型 10A），負載超耐受電流需使用面板輸出端子連接。
六、物理參數與配件
物理參數：機身尺寸42027098mm（LWH），單臺凈重 8.6Kg，包裝 10.4Kg/1.39CUFT；
配件分類：
選配配件：RJ11-RS232 通訊線、Carry Handle 提手（含腳墊 4 個、螺絲 2 個）、IRC1/2/3 遙控器；
標準配件：與 NTU-2200 配套的終端保護器；
接口配件：R.C 連接器為 JST B-XH，遠程端口為 RJ11，支持 DB9 轉接。
七、MTBF 與安規電磁兼容
MTBF：最低344.9K 小時（Telcordia TR/SR-332），25℃下 MIL-HDBK-217F 標準為 34.8K 小時；
耐壓：DC I/P-AC I/P：3.0KVAC，DC I/P-AC O/P：3.0KVAC，AC O/P-FG：1.5KVAC；
電磁兼容：輻射 / 傳導干擾為 Class A，通過 ESD、浪涌、電壓跌落等多項電磁耐受測試，符合 BS EN/EN61000 系列標準。
關鍵問題
問題 1：NTU-2200 系列逆變器的功率指標有哪些，不同功率的持續時間分別是多少？
答案：該系列核心功率指標分四級，額定連續功率 2200W（持續輸出）、過功率 2530W（可持續 3 分鐘）、峰值功率 3300W（可持續 10 秒）、瞬間功率 4400W（可持續 30 周期），交流輸出為純正弦波，THD<3%。
問題 2：NTU-2200 系列如何設置電池優先模式，核心操作步驟是什么？
答案：需在未送電 + 遙控關閉（外置 remote 開關短路）、BAT 供電狀態下操作，步驟為：1. 未送電時將 DIP_SW 的 2、3 撥碼撥至 OFF；2. 送電 15 秒內，將 2、3 開關先全 ON 再切回全 OFF；3. 除 AC input 外所有綠燈閃 3 次即設定成功；4. 關閉 NTU 并遙控開啟，再次開啟 NTU 即可加載電池優先功能。
問題 3：NTU-2200 系列前面板 LED 指示燈的顏色分別對應什么狀態，報警模式下如何判斷故障類型？
答案：綠燈代表系統檢測正常工作，橙燈代表遙控?cái)嚯?/ 省電模式，紅燈代表報警狀態；市電 / 電池優先模式下，綠 / 橙 / 紅燈還分別對應 <40%、40~80%、>80% 的負載占比。報警模式下通過燈的亮滅閃爍判斷故障：直流電壓異常為紅燈恒亮、負載燈熄滅；輸出過載 / 交流短路為紅燈熄滅、負載燈恒亮；過溫 / 風扇鎖住為紅燈閃爍、負載燈熄滅；逆變器故障為直流輸入燈和負載燈均閃爍。
