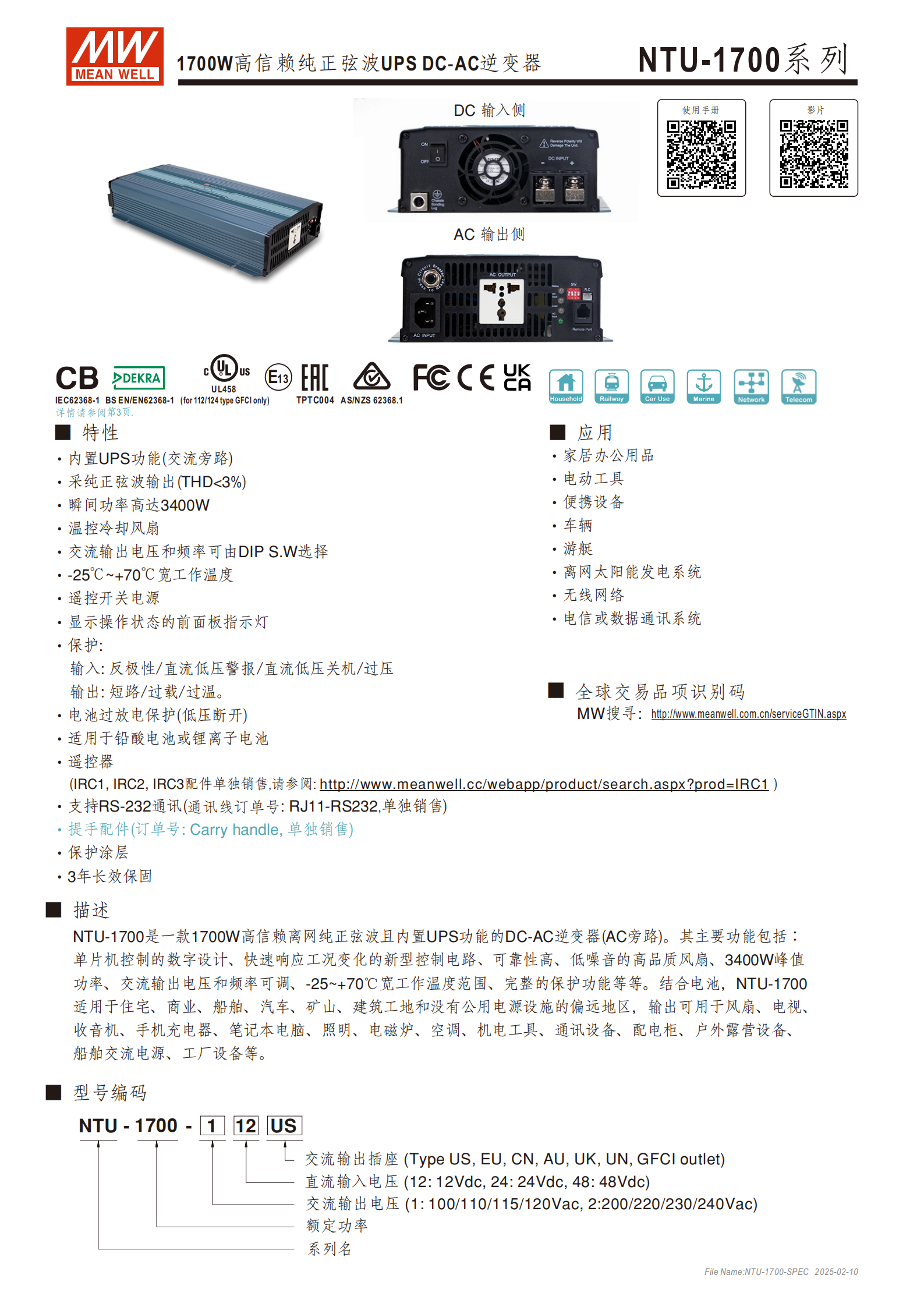

NTU-1700 系列是明緯推出的1700W 高信賴純正弦波 UPS DC-AC 逆變器，內置 UPS 交流旁路功能，純正弦波輸出THD<3%、峰值功率達3400W，支持 12/24/48Vdc 直流輸入與 100-120/200-240Vac 交流輸出，工作溫度覆蓋 **-25℃~+70℃**，適配鉛酸 / 鋰離子電池，具備完善的保護功能與靈活的參數調節能力，支持 RS-232 通訊、遙控開關等拓展功能，擁有 3 年保固，廣泛應用于家居辦公、車輛游艇、離網太陽能等多場景，還提供多種插座類型與選配配件，整機 MTBF 值表現優異。
NTU-1700 系列是明緯研發的1700W 高信賴純正弦波 UPS DC-AC 逆變器，核心為離網型設計且內置 UPS 交流旁路功能，采用單片機數字控制，響應工況變化快，整機提供3 年長效保固，MTBF（平均無故障工作時間）表現優異：Telcordia TR/SR-332 標準下最小421.9K hrs，MIL-HDBK-217F (25℃) 標準下最小45.3K hrs，機身尺寸為40018470mm (LWH)，凈重約4.63Kg。

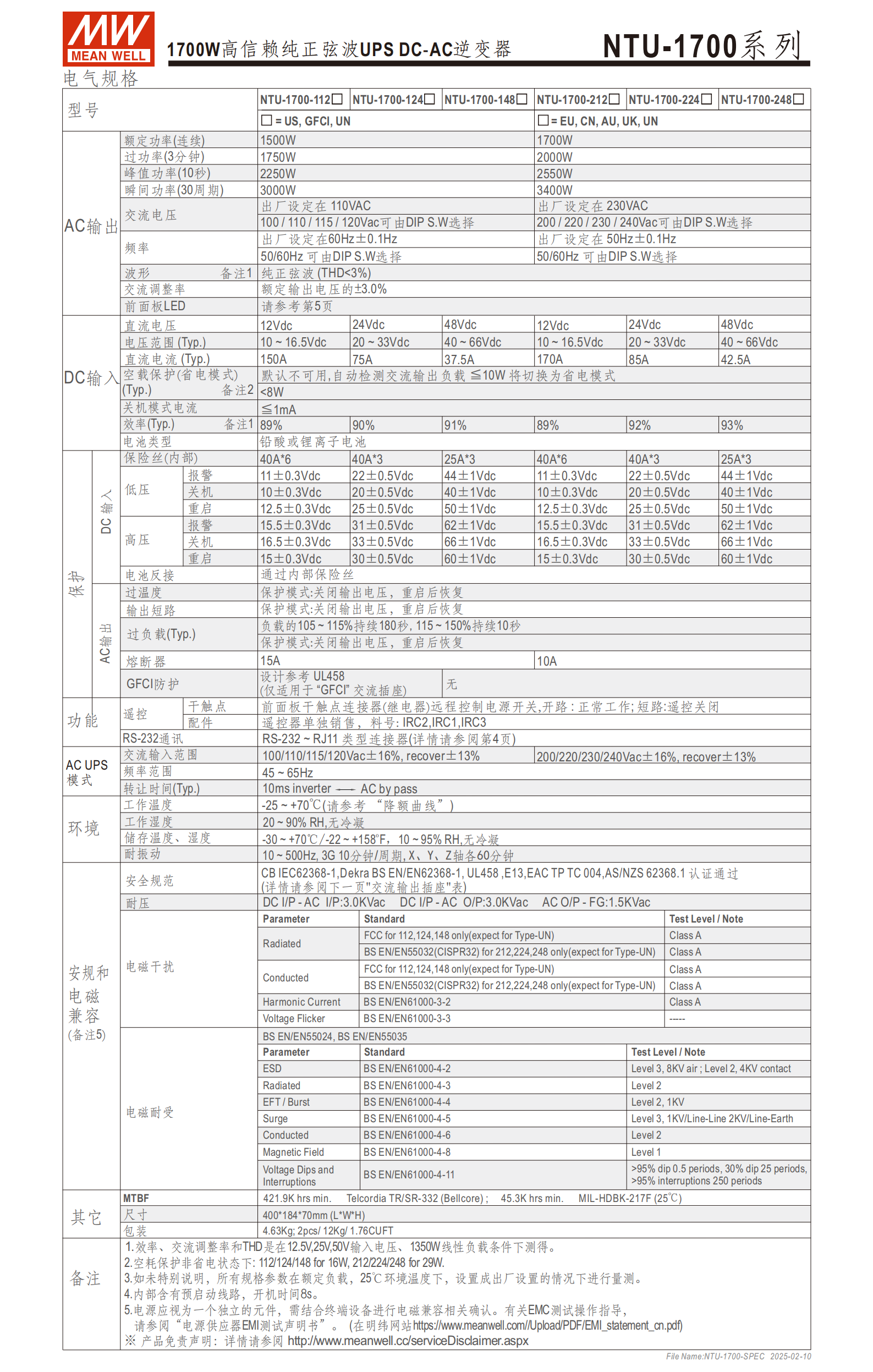

二、核心性能參數
功率與波形
額定連續功率：1700W，峰值功率（10 秒）：3400W，支持不同時長的過功率負載；
輸出波形：純正弦波，總諧波失真THD<3%（12.5V/25V/50V 輸入、1350W 線性負載下測得）。
電壓與頻率
DC 輸入：分12Vdc/24Vdc/48Vdc三檔，各檔有對應高低壓保護范圍（如 12Vdc 檔低壓 10±0.3Vdc、高壓 16.5±0.3Vdc）；
AC 輸出：分100/110/115/120Vac和200/220/230/240Vac兩檔，出廠分別設為 110Vac/60Hz、230Vac/50Hz，可通過 DIP 撥碼開關調節；
頻率：50/60Hz可調，精度 ±0.1Hz，交流調整率為額定輸出電壓的 **±3.0%**。
轉換與效率
UPS 模式交流轉換時間：Typ.10ms；
效率：不同型號 Typ. 值89%~93%（如 NTU-1700-248 效率 93%）；
關機模式電流：<8W，空載保護≤10W 自動切換省電模式。
三、型號編碼與交流輸出插座
型號編碼規則：NTU-1700-【AC 輸出電壓檔】【DC 輸入電壓】
電壓檔：1=100/110/115/120Vac，2=200/220/230/240Vac；
DC 輸入：12=12Vdc，24=24Vdc，48=48Vdc；
主流型號：NTU-1700-112/124/148/212/224/248。

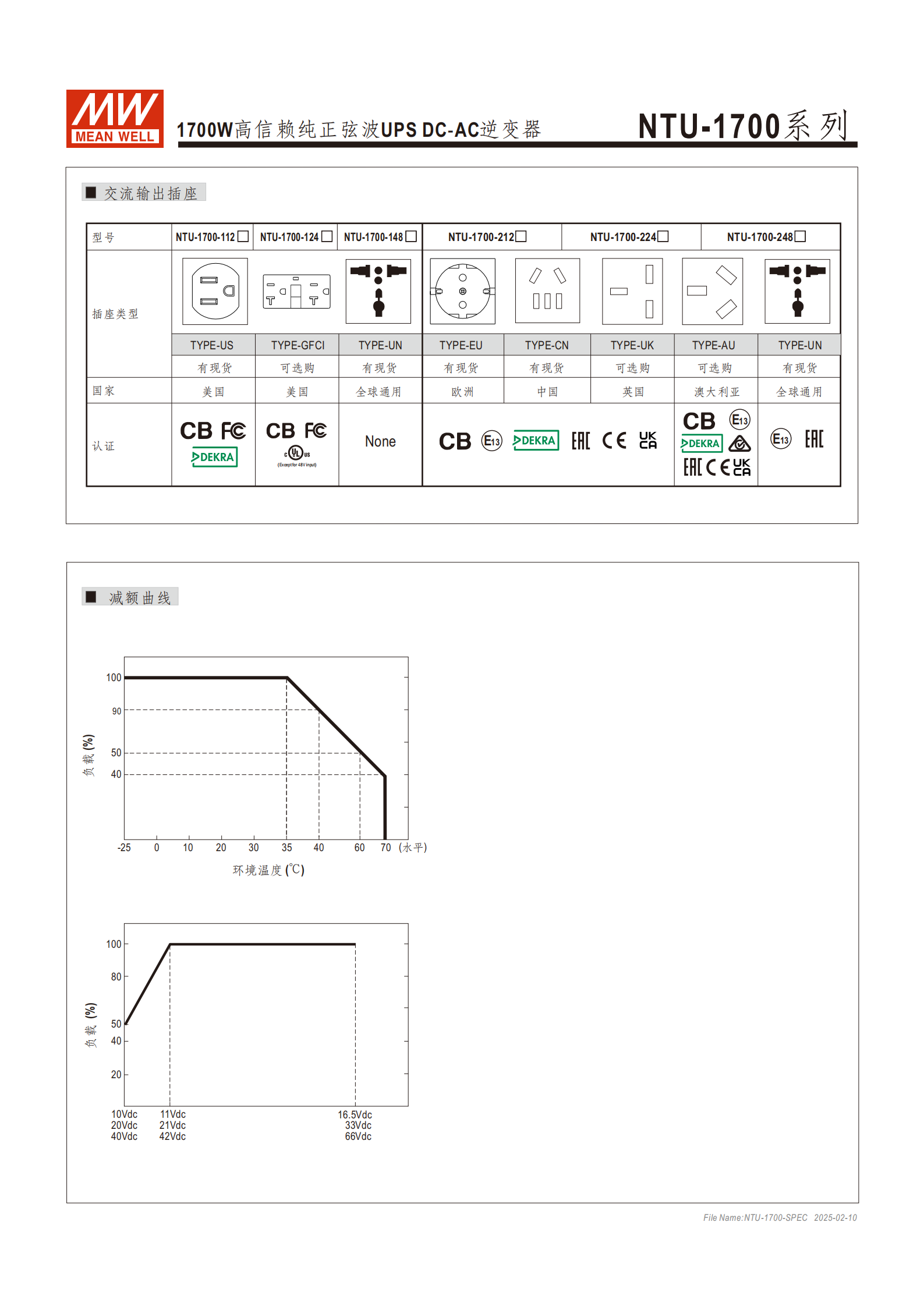

交流輸出插座：支持 US/GFCI/UN/EU/CN/UK/AU 多種類型，部分現貨、部分可選購，各類型適配對應國家 / 地區，且通過 CB/DEKRA/EAC/UL458 等多國安規認證，具體如下表：| 型號 | 插座類型 | 對應地區 | 供貨狀態 | 核心認證 ||---------------|----------------|------------|----------|----------------|| NTU-1700-112 | TYPE-US/TYPE-GFCI | 美國 | 現貨 / 選配 | CB、FCC、UL458 || NTU-1700-124/148 | TYPE-UN | 全球通用 | 現貨 | CB、DEKRA || NTU-1700-212 | TYPE-EU | 歐洲 | 現貨 | CB、E13 || NTU-1700-224 | TYPE-CN | 中國 | 現貨 | CB || NTU-1700-248 | TYPE-UK/TYPE-AU/TYPE-UN | 英國 / 澳大利亞 / 全球 | 選配 / 現貨 | CB、DEKRA |
四、核心功能與操作
模式設定：支持市電優先（默認）和電池優先兩種模式，通過 DIP_SW 的 2、3 撥碼開關在送電 15s 內完成設置，設定成功后除 AC input 外所有綠燈閃 3 下；
參數調節：通過 DIP 撥碼開關 SW1-SW4 調節 AC 輸出電壓、頻率、省電模式，SW3 控頻率（ON=50Hz/OFF=60Hz），SW4 控省電模式（ON = 開啟 / OFF = 關閉）；
燈號顯示：前面板設DC 輸入、負載、報警三色 LED（綠 / 橙 / 紅），區分不同電壓范圍、負載占比（<40%/40~80%/>80%）、報警狀態（過載 / 短路 / 過溫 / 電壓異常）、省電模式、遙控?cái)嚯姷龋?/p>
遙控與通訊
遙控開關：干觸點連接器開路為正常工作，短路為遙控關閉，支持 IRC1/2/3 遠端監控模組（單獨銷售）；
RS-232 通訊：通過 RJ11-RS232 通訊線（單獨訂購，訂單號 RJ11-RS232）連接電腦，可讀取設備內部數據，遠程端口與 DB9 接口有固定引腳對應關系。
五、完善的保護功能
產品配備多重全維度保護，所有保護觸發后均關閉輸出電壓，重啟后恢復（除內部保險絲為一次性保護），具體如下：
電氣保護：電池過放電（低壓斷開）、電池反接、過功率、過負載（105~115% 負載持續 180 秒，115~150% 負載持續 10 秒）、輸出短路、高低壓保護；
環境保護：過溫度保護、風扇鎖住保護；
空載保護：自動檢測 AC 輸出負載≤10W，切換為省電模式，非省電狀態下不同型號空載保護閾值為 16W/29W；
耐壓保護：DC 輸入 - AC 輸入3.0KVac，DC 輸入 - AC 輸出3.0KVac，AC 輸出 - FG1.5KVac。
六、工作環境與安規認證
工作環境
工作溫度：-25℃~+70℃（需參考降額曲線，高溫下負載需降低）；
工作濕度：20~90% RH，無冷凝；
儲存環境：-30℃~+70℃，10~95% RH 無冷凝；
耐振動：10~500Hz，3G，X/Y/Z 軸各 60 分鐘。
安規與電磁兼容
安規認證：CB IEC62368-1、DEKRA BS EN/EN62368-1、UL458、E13、EAC TP TC 004、AS/NZS 62368.1 等；
電磁干擾（EMI）：符合 FCC（112/124/148 型）、BS EN/EN55032（212/224/248 型），等級 Class A；
電磁耐受（EMS）：符合 ESD、輻射、EFT/Burst 等多項標準，對應 Level 1/2/3 不同測試等級。
七、配件與選配拓展
產品核心配件為內部保險絲，其余均為選配配件（單獨訂購），具體如下表：
| 配件名稱 | 明緯訂單編號 / 料號 | 功能用途 | 數量 |
|---|---|---|---|
| RS-232 通訊線 | RJ11-RS232 | 連接設備與電腦實現通訊 | 1 |
| 遠端監控模組 | IRC1/IRC2/IRC3 | 遠端監控設備狀態 | 1 |
| 提手 | Carry Handle | 便攜搬運 | 1 |
| 安裝螺絲 | M4*2 | 固定提手 / 設備 | 2 |
| 腳墊 | - | 防滑減震 | 4 |
八、應用場景
產品結合電池可廣泛應用于無公用電或需應急供電的多場景，核心包括：
日常場景：家居辦公用品、便攜設備、無線網絡；
移動場景：車輛、游艇、戶外露營設備；
工業 / 能源場景：電動工具、離網太陽能發電系統、電信 / 數據通訊系統、配電柜、工廠設備；
特殊場景：礦山、建筑工地、偏遠地區，可驅動風扇、電視、電磁爐、空調、通訊設備等各類負載。
關鍵問題
問題 1（性能與參數調節）：NTU-1700 系列逆變器的 AC 輸出電壓、頻率及省電模式如何通過 DIP 撥碼開關調節？
答案：通過 DIP 撥碼開關 SW1-SW4 調節，其中 SW1、SW2 組合調節 AC 輸出電壓（OFF OFF=100/200Vac、OFF ON=110/220Vac、ON OFF=115/230Vac、ON ON=120/240Vac）；SW3 調節頻率（ON=50Hz，OFF=60Hz）；SW4 調節省電模式（ON = 開啟省電模式，負載≤10W 自動切換，OFF = 關閉省電模式），出廠默認 110Vac/60Hz（1 檔）、230Vac/50Hz（2 檔），非省電模式。
問題 2（功能設定）：如何將 NTU-1700 系列逆變器從默認的市電優先模式改為電池優先模式？
答案：需在未送電狀態下操作，步驟為：1. 將 DIP_SW 的 2、3 撥碼開關撥至 OFF 狀態；2. 遙控關閉（外置 remote 開關短路）狀態下由 BAT 供電；3. 送電 15s 內，將 DIP_SW 的 2、3 開關先全 ON，再切回全 OFF；4. 除 AC input 外所有綠燈閃 3 下，說明設定成功；5. 關閉 NTU 并遙控開啟；6. 再次開啟 NTU，即可加載電池優先功能。
問題 3（保護與使用）：NTU-1700 系列逆變器觸發過負載保護的條件是什么？保護動作和恢復方式是怎樣的？
答案：過負載保護觸發條件為線性負載 105~115% 時持續 180 秒，或115~150% 時持續 10 秒；觸發后保護動作為立即關閉 AC 輸出電壓，無自動恢復功能，需人工對設備進行重啟操作后，輸出電壓恢復正常，該保護為可重復觸發的保護類型，非一次性熔斷保護。
