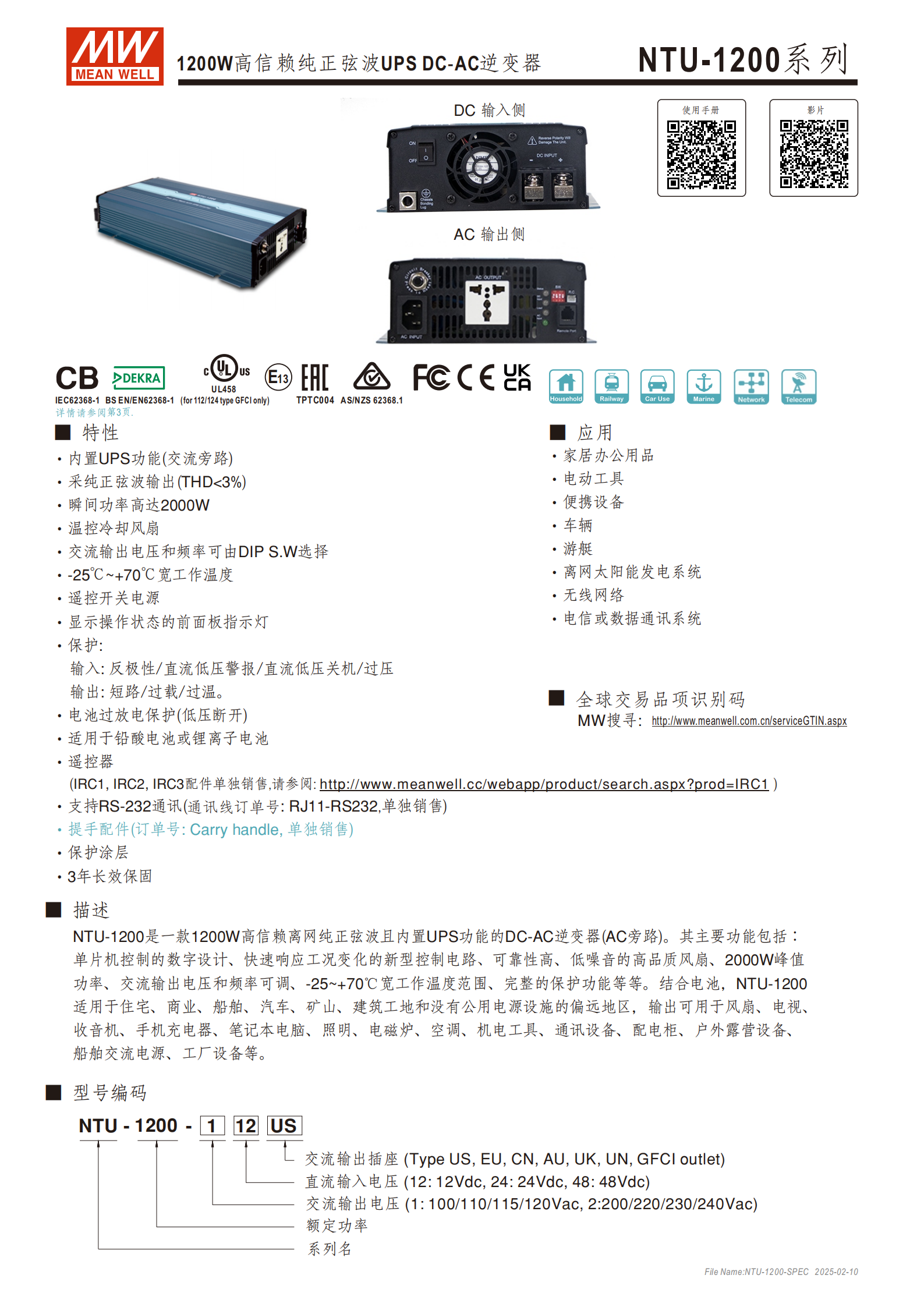

NTU-1200 系列是明緯推出的1200W高信賴離網純正弦波 DC-AC 逆變器，內置 UPS 交流旁路功能，峰值功率達2000W、THD<3%，支持 12/24/48Vdc 直流輸入與多檔位交流輸出，可通過 DIP 撥碼開關調節電壓 / 頻率 / 省電模式，工作溫度覆蓋 **-25℃~+70℃，適配鉛酸 / 鋰離子電池，具備完善的保護功能與遠程控制 / RS-232 通訊能力，擁有多國標認證，適用于家居、車輛、游艇、離網太陽能等多場景，提供3 年 ** 保固，還可選配遙控器、通訊線、提手等配件。
NTU-1200 系列是明緯研發的1200W高信賴離網純正弦波 UPS DC-AC 逆變器，內置交流旁路（UPS）功能，采用單片機數字控制設計，響應工況變化快，可靠性高，適配多場景離網 / 備電需求，提供3 年長效保固，通過 CB、DEKRA、EAC、FCC、IEC62368-1 等多國標認證。

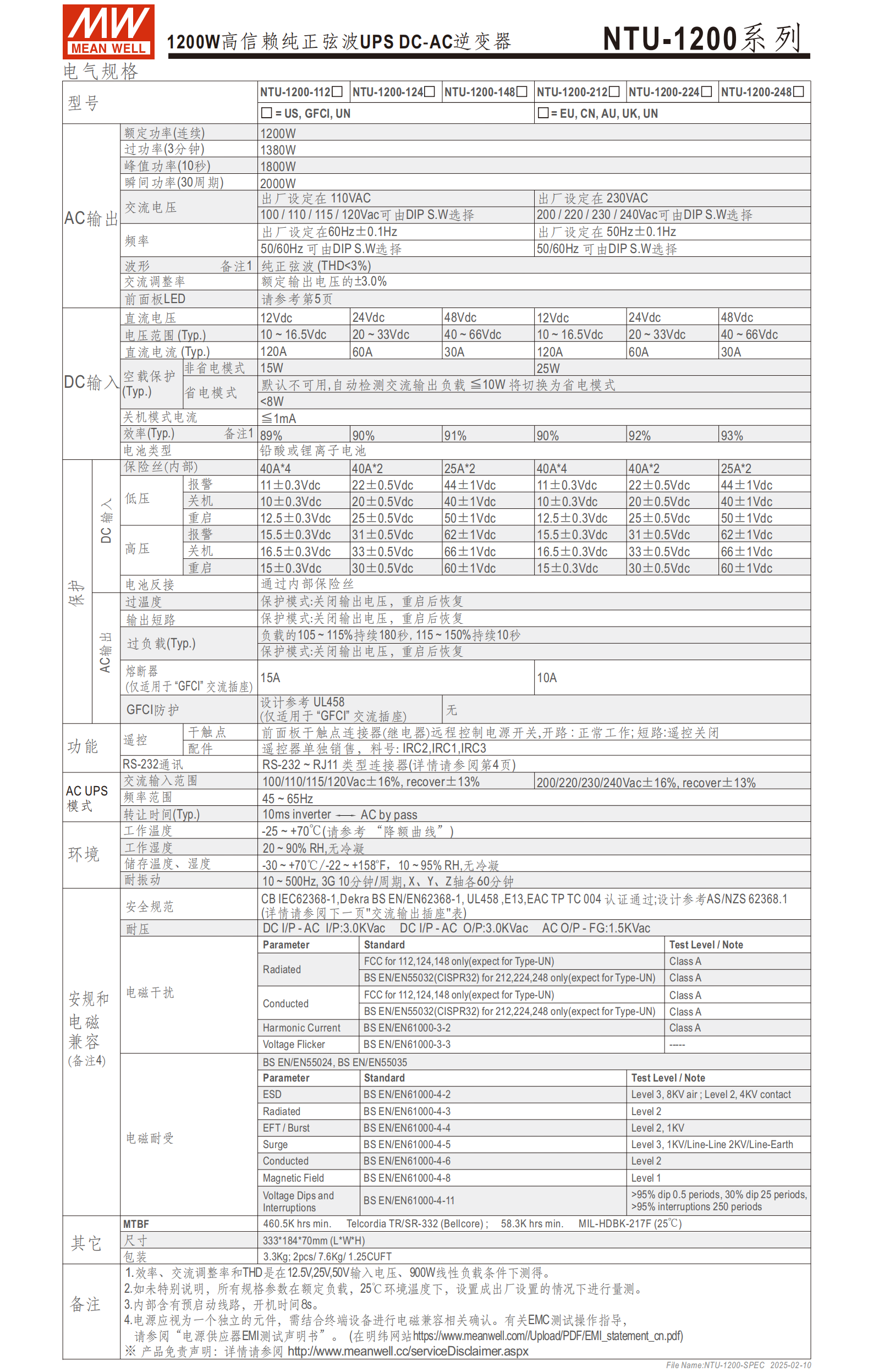

二、核心性能參數
功率指標：額定連續功率1200W，峰值功率（10 秒）2000W，過功率可耐受 3 分鐘，純正弦波輸出THD<3%，交流調整率為額定輸出電壓的 ±3.0%。
電壓 / 頻率
直流輸入：分12Vdc/24Vdc/48Vdc三檔，對應寬電壓范圍 10~16.5Vdc、20~33Vdc、40~66Vdc；
交流輸出：分 100/110/115/120Vac、200/220/230/240Vac 兩檔，頻率 50/60Hz±0.1Hz，均可通過DIP 撥碼開關手動選擇，出廠默認 110VAC/60Hz 或 230VAC/50Hz。
效率與功耗：不同型號效率不同，48Vdc 型號達93%、24Vdc 達 92%、12Vdc 達 89%~91%；非省電模式空載 15W/25W，省電模式 < 8W，關機模式≤1mA，空載≥10W 自動切省電模式。
環境參數：工作溫度 **-25℃~+70℃**（需參考降額曲線），儲存溫度 - 30~+70℃，工作 / 儲存濕度 20~90%/10~95% RH（無冷凝）；耐振動 10~500Hz、3G，X/Y/Z 軸各 60 分鐘；MTBF 最低 58.3Khrs，最高 460.5Khrs。
物理規格：尺寸33318470mm(LWH)，重量 3.3Kg，包裝 2 臺 / 箱，7.6Kg/1.25CUFT；耐壓指標 DC IP-AC I/P/O/P 均為 3.0KVac，AC O/P-FG 為 1.5KVac。
三、核心功能與操作
工作模式設定：默認市電優先模式，可通過 DIP 撥碼開關切換為電池優先模式，兩種模式均有明確的檔位設定步驟，設定成功后綠燈閃 3 次提示。
調節功能：通過 DIP SW1-SW4 調節交流輸出電壓、頻率及省電模式，SW4 為省電模式開關（ON = 省電，OFF = 非省電），SW3 為頻率開關（ON=50Hz，OFF=60Hz），SW1-SW2 組合調節電壓檔位。
遠程控制與通訊
干觸點遙控：JST XHP 端子，Pin1.2 開路為正常工作，短路為遙控關閉；
遠端監控：選配IRC1/IRC2/IRC3 遙控器（單獨訂購），可解碼 RS-232 信號并數字顯示設備狀態；
RS-232 通訊：需選配RJ11-RS232 通訊線（單獨訂購），可讀取單臺設備內部數據，適配 DB9 接口電腦。
UPS 旁路：逆變器與交流旁路切換時間僅10ms，市電異常時快速切電池供電，保障負載不間斷工作。
四、保護功能
NTU-1200 系列配備完善的保護機制，故障時均采用關閉輸出電壓，重啟后恢復的保護模式，核心保護包括：
電池保護：過放電（低壓斷開）、電池反接保護，各電壓檔有明確的低壓報警 / 關機 / 重啟閾值；
負載保護：過負載（105~115% 持續 80 秒、115~150% 持續 10 秒）、輸出短路保護，內置保險絲（12V=40A4、24V=40A2、48V=25A*2）；
設備保護：過溫度 / 風扇鎖住保護、直流電壓異常保護、逆變器故障保護；
專項防護：GFCI 防護（僅適用于 GFCI 型交流插座，設計參考 UL458）。
五、型號與插座適配
該系列按直流輸入電壓、交流輸出電壓、插座類型分 6 個核心型號：NTU-1200-112/124/148/212/224/248，插座類型覆蓋多國標，現貨 / 選購屬性不同，具體如下：
| 插座類型 | TYPE-US | TYPE-GFCI | TYPE-UN | TYPE-EU | TYPE-CN | TYPE-UK | TYPE-AU |
|---|---|---|---|---|---|---|---|
| 適配國家 | 美國 | 美國 | 全球通用 | 歐洲 | 中國 | 英國 | 澳大利亞 |
| 供貨屬性 | 有現貨 | 可選購 | 有現貨 | 有現貨 | 有現貨 | 可選購 | 可選購 |
六、配件與典型應用
選配配件（均單獨訂購）
通訊類：RJ11-RS232 通訊線（1 根）；
控制類：IRC1/IRC2/IRC3 遠端監控遙控器；
安裝類：Carry Handle 提手（含 10mm 提手 1 個、腳墊 4 個、M4*2 螺絲 2 個）。
典型應用場景：家居辦公、電動工具、車輛、游艇、離網太陽能發電系統、無線網絡、電信 / 數據通訊系統等；可驅動風扇、電視、電磁爐、空調、機電工具、通訊設備、戶外露營設備等負載；典型應用方案為電池組 + NTU 逆變器 + AC/DC 充電器的組合，適配離網 / 市電互補供電。
七、狀態顯示與報警
LED 三色燈指示：綠 / 橙 / 紅三色燈分別顯示不同工作狀態，市電優先 / 電池優先模式下，按負載占比（<40%/40~80%/>80%）對應綠 / 橙 / 紅燈；直流輸入電壓異常也會按閾值觸發不同燈效。
報警模式：通過 LED 燈恒亮 / 熄滅 / 閃爍的組合，提示輸出過載 / 短路、直流電壓異常、過溫 / 風扇鎖住、逆變器故障等報警狀態。
關鍵問題
問題 1（參數與調節）：NTU-1200 系列的交流輸出電壓、頻率及省電模式如何通過 DIP 撥碼開關調節？
答案：通過 DIP SW1-SW4 四檔撥碼調節，SW4 為省電模式開關（ON = 開啟省電模式，OFF = 非省電模式）；SW3 為頻率開關（ON=50Hz，OFF=60Hz）；SW1 與 SW2 組合調節電壓（OFF OFF=100Vac/200Vac、OFF ON=110Vac/220Vac、ON OFF=115Vac/230Vac、ON ON=120Vac/240Vac），出廠默認 110VAC/60Hz 或 230VAC/50Hz。
問題 2（功能與設定）：如何將 NTU-1200 系列從默認的市電優先模式切換為電池優先模式？
答案：1. 未送電狀態下，將 DIP_SW 的 2、3 撥碼開關撥至 OFF 狀態；2. 外置 remote 開關短路（遙控關閉），由 BAT 電池供電；3. 送電 15 秒內，將 DIP_SW 的 2、3 開關先全 ON 再切回全 OFF；4. 除 AC input 外所有綠燈閃 3 下，代表設定成功；5. 關閉 NTU 并遙控開啟，再次開啟設備即可加載電池優先功能。
問題 3（應用與適配）：NTU-1200 系列的核心適配場景與供電搭配方案是什么，支持哪些電池類型？
答案：核心適配場景包括家居辦公、電動工具、車輛 / 游艇、離網太陽能發電系統、電信 / 數據通訊系統等，可驅動電視、電磁爐、空調、通訊設備等各類負載；典型供電搭配方案為電池組 + NTU-1200 逆變器 + AC/DC 電池充電器（PB/NPB/NPP 系列），適配離網或市電互補的供電需求；設備支持鉛酸電池和鋰離子電池兩種類型，適配 12/24/48Vdc 多檔直流輸入
