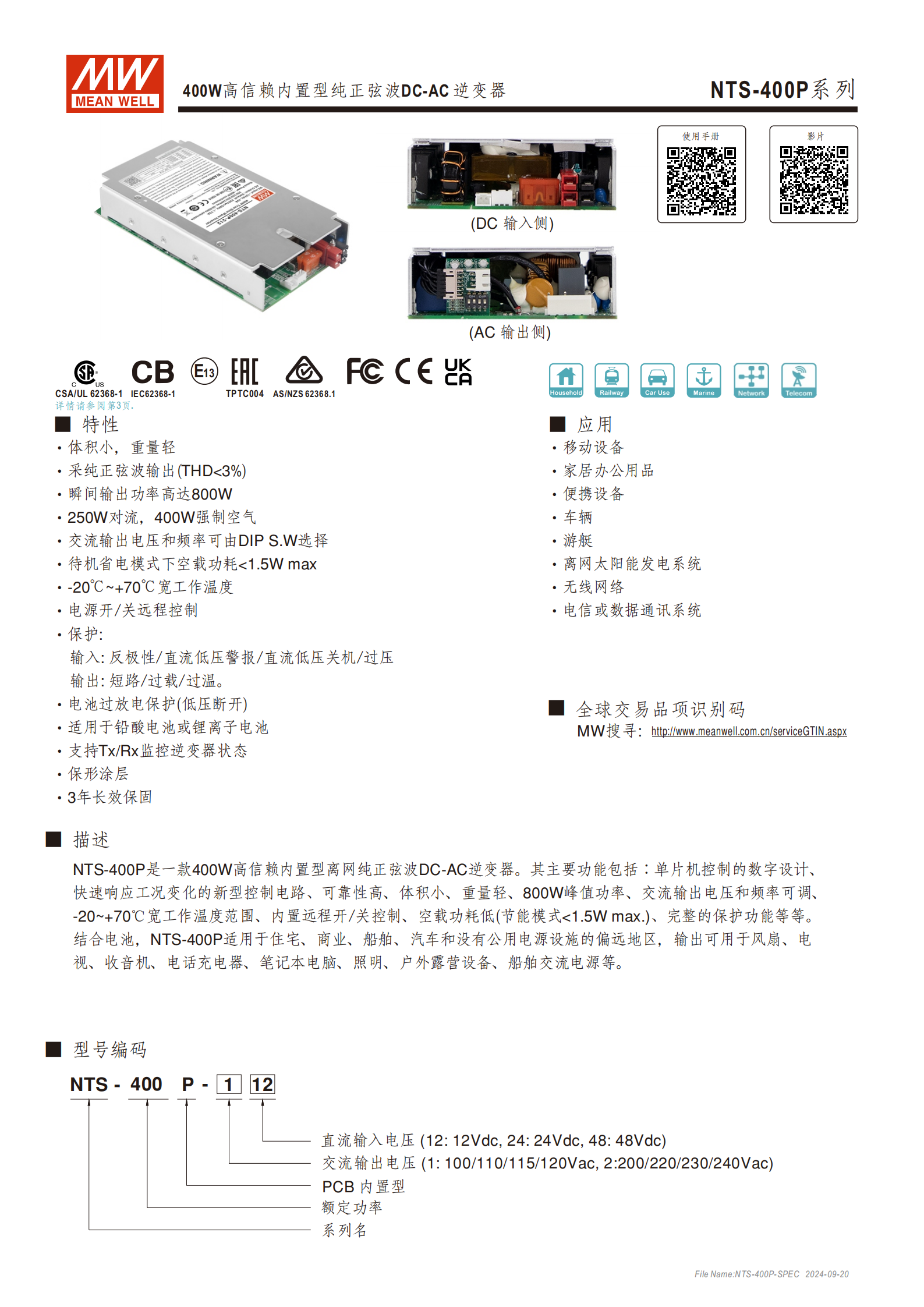

NTS-400P 系列是明緯推出的400W 高信賴內置型離網純正弦波 DC-AC 逆變器，具備體積小、重量輕的特點，純正弦波輸出THD<3%，瞬間峰值功率達800W，支持12/24/48Vdc 直流輸入與多檔位交流輸出電壓 / 頻率（可通過 DIP 開關調節），工作溫度覆蓋 **-20℃~+70℃，待機省電模式空載功耗<1.5W**，擁有完善的輸入輸出保護功能，適配鉛酸 / 鋰離子電池，支持 Tx/Rx 狀態監控和遠程電源控制，獲多項安規認證，MTBF 值最低達 84K 小時，廣泛應用于移動設備、車輛、離網太陽能發電系統等場景，提供3 年保固。
一、產品核心定位與基礎屬性
NTS-400P 系列為明緯生產的400W 高信賴內置型離網純正弦波 DC-AC 逆變器，屬于 PCB 內置型產品，主打體積小、重量輕（凈重 0.75Kg，尺寸 186100.532mm，公差 ±1mm），表面做保形涂層處理，提供3 年長效保固，內部含預啟動線路，開機時間 8s。
二、核心性能參數
功率指標：連續額定輸出功率400W，過功率（3 分鐘）460W/600W，峰值功率（10 秒）/瞬間功率達800W；自然對流下支持 250W，10CFM 風扇強制對流下支持 400W。
輸出波形：純正弦波輸出，總諧波失真THD<3%，交流調整率為額定輸出電壓的 ±3.0%。
效率：不同子型號效率為89%~93%（12V/24V 型號 91%、48V 型號 93%，2 系列部分型號 89%），測試條件為 12.5V/25V/50V 輸入、400W 線性負載。
可靠性：MTBF 值滿足Telcordia TR/SR-332 標準最低 836.2K 小時，MIL-HDBK-217F 標準 25℃下最低 84K 小時。

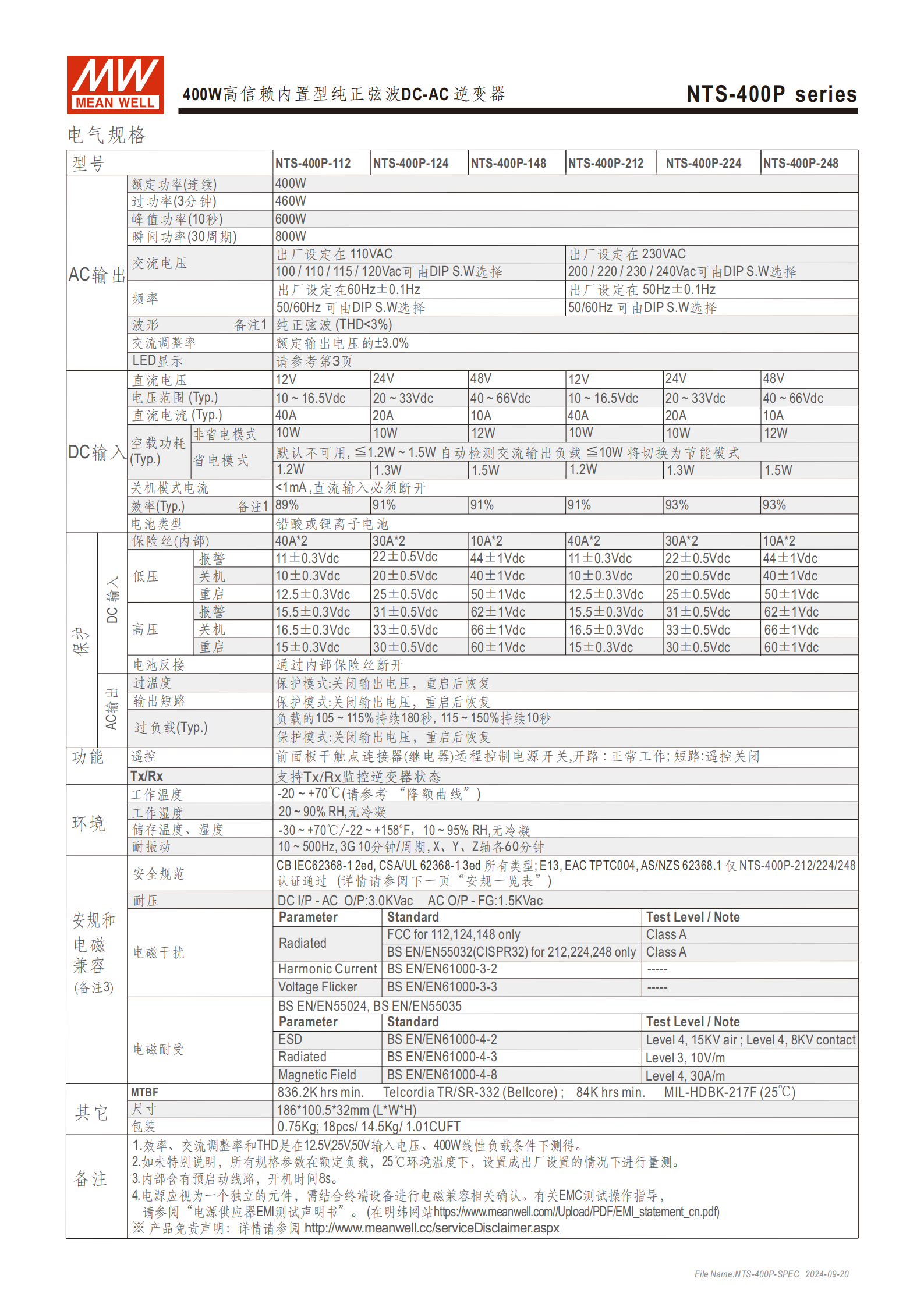

三、電氣規格（核心數字）
| 類別 | 關鍵參數 |
|---|---|
| 直流輸入 | 12Vdc（10~16.5Vdc）、24Vdc（20~33Vdc）、48Vdc（40~66Vdc），分不同子型號 |
| 交流輸出 | 1 系列：100/110/115/120Vac（出廠 110Vac）；2 系列：200/220/230/240Vac（出廠 230Vac） |
| 輸出頻率 | 50/60Hz±0.1Hz，出廠 50Hz/60Hz 可選，DIP 開關調節 |
| 空載功耗 | 省電模式 **≤1.5W（Max）**，非省電模式 Typ.1.2W~1.5W；關機模式電流 < 1mA |
| 工作溫度 | -20℃~+70℃（需參考降額曲線，高溫需降額負載） |
| 工作濕度 | 20~90% RH，無冷凝；儲存溫濕度 - 30~+70℃/10~95% RH，無冷凝 |
| 耐振動 | 10~500Hz，3G 10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
| 耐壓 | DC I/P - AC O/P：3.0KVac；AC O/P - FG：1.5KVac |
四、子型號劃分
產品型號編碼為NTS-400P-XYZ，其中 X 為交流輸出檔位（1/2）、YZ 為直流輸入電壓（12/24/48），具體子型號：NTS-400P-112/124/148、NTS-400P-212/224/248。
五、核心功能
參數調節：交流輸出電壓、頻率、節能模式均可通過DIP S.W 撥碼開關（SW1-SW4）選擇，SW4 控制省電 / 非省電模式，SW3 控制 50/60Hz，SW1-SW2 控制電壓檔位。
節能模式：自動檢測交流輸出負載，負載≤10W 時自動切換為節能模式，默認可開啟。
遠程控制：通過前面板干觸點連接器（CN301 PIN1,2）實現電源開 / 關遠程控制，開路為正常工作，短路為遙控關閉。
狀態監控：支持Tx/Rx 通訊功能，可監控逆變器狀態并修改輸入輸出參數，通訊接口為 UART-RX/TX。
狀態顯示：通過三色 LED 燈（綠 / 橙 / 紅） 顯示工作狀態，包括直流輸入電壓、負載占比、報警 / 故障狀態，不同電壓 / 負載區間對應不同燈色。
六、完善的保護功能
所有保護模式均為關閉輸出電壓，重啟后恢復，核心保護項：
輸入側保護：電池反接（內部保險絲斷開）、直流低壓警報 / 關機、直流過壓保護；
輸出側保護：輸出短路、過載保護（105~115% 負載持續 180 秒，115~150% 負載持續 10 秒）、過溫保護（含風扇鎖住保護）；
電池保護：電池過放電保護（低壓斷開），不同輸入電壓對應不同低壓報警 / 關機 / 重啟閾值；
其他保護：逆變器故障保護，過溫保護聯動風扇強制對流。
七、硬件接口與配件
產品配備專用連接器，均有指定匹配端子 / 同等級品，核心接口：
直流輸入連接器（TB1）：Anderson 1327&1327G6，分 + V/-V；
交流輸出連接器（CN500）：JST B6P-VH，分 FG/N/L；
遙控 ON-OFF 連接器（CN301）：JST S2B-XH-A；
通訊連接器（CN50）：CHYAO SHIUN JS-100R-03，含 GND/UART-RX/UART-TX；
風扇連接器（CN100）：JST B3B-XH-A，支持 PWM 調速，建議風扇型號 CCHV CHT4012BH-W20D 4020B；
內置保險絲：不同子型號規格不同（如 12V 型號 20A、24V 型號 10A 等）。
八、安規與電磁兼容認證
安規認證：CB IEC62368-1 2ed、CSA/UL 62368-1 3ed、E13、EAC TPTC004、AS/NZS 62368.1，2 系列子型號認證更全面；
電磁干擾（EMI）：1 系列（112/124/148）符合 FCC Class A，2 系列（212/224/248）符合 BS EN/EN55032 (CISPR32) Class A；
電磁耐受（EMS）：符合 BS EN/EN61000-4 系列標準，ESD Level4（15KV 空氣 / 8KV 接觸）、輻射磁場 Level3（10V/m）、磁場地 Level4（30A/m）；
諧波電流 / 電壓閃爍：符合 BS EN/EN61000-3-2/3-3 標準。
九、應用場景
廣泛適用于無公用電源或移動供電場景，包括：移動 / 便攜設備、家居辦公用品、車輛、游艇、離網太陽能發電系統、無線網絡、電信 / 數據通訊系統，可驅動風扇、電視、筆記本電腦、照明、戶外露營設備等負載。
關鍵問題
問題 1（性能與使用條件）：NTS-400P 系列逆變器的功率輸出受哪些環境因素影響，不同散熱條件下的額定功率是多少？
答案：該逆變器的功率輸出主要受環境溫度和散熱方式影響，環境溫度需遵循 - 20℃~+70℃的范圍，高溫環境下需參考降額曲線降低負載；散熱方式上，自然對流條件下支持250W持續輸出，10CFM 風扇強制對流條件下支持額定400W持續輸出，瞬間峰值功率可達 800W（10 秒）。
問題 2（操作與調節）：如何通過 DIP 撥碼開關設置 NTS-400P 的交流輸出電壓、頻率和節能模式，各開關的功能分工是什么？
答案：通過 SW1-SW4 四個 DIP 撥碼開關調節，分工為：①SW1+SW2：組合控制輸出電壓，OFF+OFF=100/200Vac、OFF+ON=110/220Vac、ON+OFF=115/230Vac、ON+ON=120/240Vac；②SW3：控制輸出頻率，ON=50Hz、OFF=60Hz；③SW4：控制節能模式，ON = 省電模式（負載≤10W 自動切換）、OFF = 非省電模式；出廠默認 1 系列為 110Vac/60Hz，2 系列為 230Vac/50Hz。
問題 3（狀態識別與故障排查）：NTS-400P 的三色 LED 燈（綠 / 橙 / 紅）分別對應哪些工作狀態，如何通過燈色判斷直流輸入電壓和負載的異常？
答案：LED 燈分綠色（正常）、橙色（預警 / 中負載）、紅色（報警 / 低負載 / 故障），①直流輸入電壓：12V/24V/48V 型號分別對應綠色（12.5~15.5V/25~31V/50~62V）、橙色（11~12.5V/22~25V/44~50V）、紅色（<11V/>15.5V/<22V/>31V/<44V/>62V）；②負載占比：綠色（>80% 負載）、橙色（40~80% 負載）、紅色（<40% 負載）；③報警故障：紅色恒亮 / 閃爍 / 熄滅搭配橙綠燈光，可識別輸出過載 / 短路、直流電壓異常、過溫 / 風扇鎖住、逆變器故障等問題。
