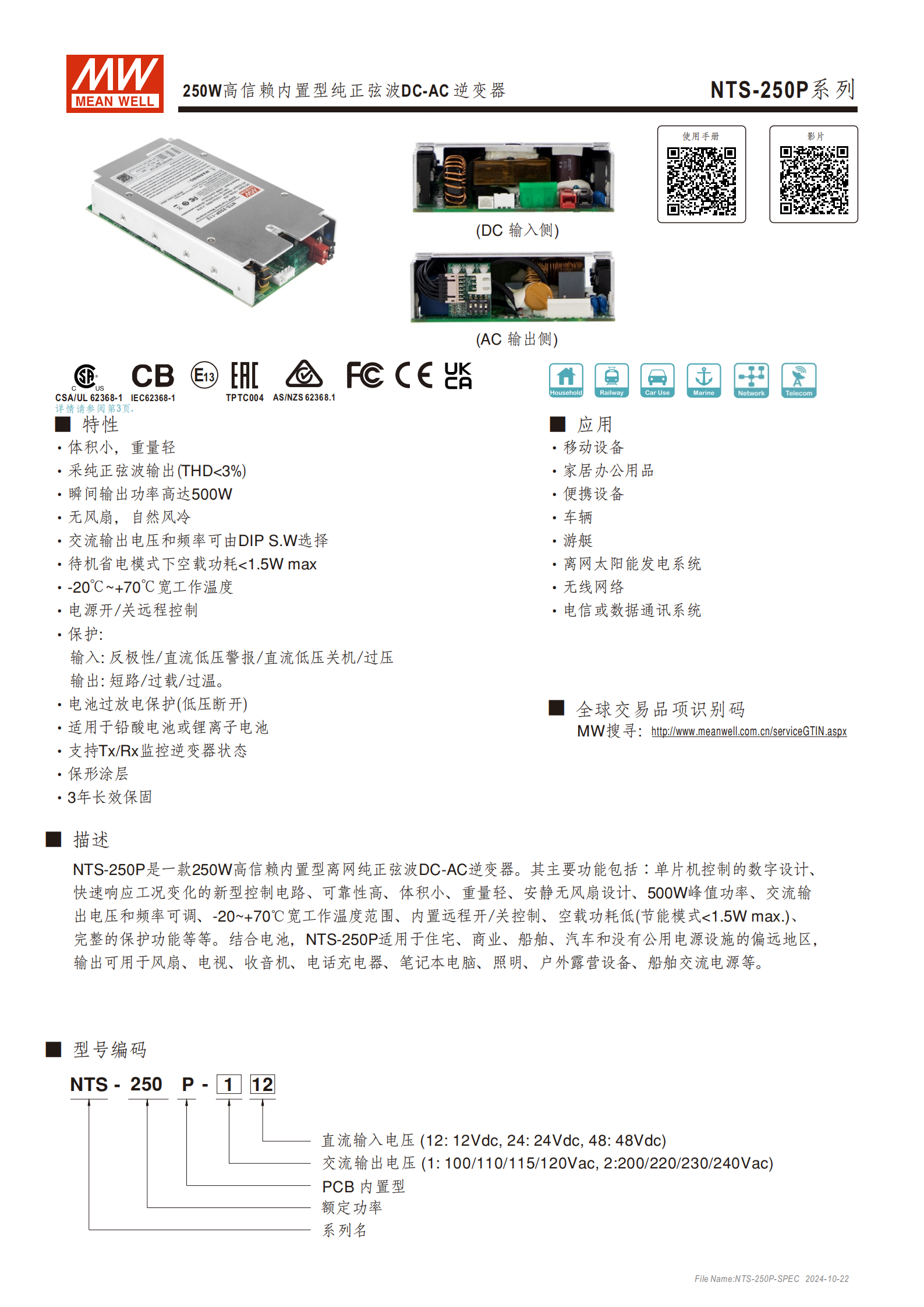

NTS-250P 系列是明緯推出的250W 內置型純正弦波 DC-AC 逆變器，具備500W 峰值功率、THD<3% 的純正弦波輸出、-20℃~+70℃寬工作溫度、無風扇自然風冷的特點，支持 12/24/48Vdc 直流輸入和 100-120/200-240Vac 交流輸出，電壓 / 頻率可通過 DIP SW 調節，待機省電模式空載功耗 **≤1.5W**，適配鉛酸 / 鋰離子電池，擁有完善的保護功能和 Tx/Rx 狀態監控，MTBF 最低達 84K hrs，提供 3 年保固，廣泛應用于移動設備、車輛、游艇、離網太陽能發電系統等場景。
NTS-250P 系列是明緯研發的250W 高信賴內置型離網純正弦波 DC-AC 逆變器，采用單片機數字控制設計，具備快速工況響應能力，主打體積小、重量輕、無風扇靜音、寬溫工作核心優勢，適配鉛酸 / 鋰離子電池，提供3 年長效保固，是無公網電源場景的交流供電解決方案。
二、型號編碼規則
NTS-250P 的型號由系列名 - 額定功率 - 輸出電壓碼 - 輸入電壓碼 - P組成，核心編碼定義如下：
| 編碼位 | 含義 | 可選值 / 說明 |
|---|---|---|
| 輸出電壓碼 | 交流輸出電壓范圍 | 1：100/110/115/120Vac；2：200/220/230/240Vac |
| 輸入電壓碼 | 直流輸入額定電壓 | 12：12Vdc；24：24Vdc；48：48Vdc |
| P | 產品類型 | PCB 內置型 |
| 代表型號：NTS-250P-112、NTS-250P-224、NTS-250P-248 等。 |

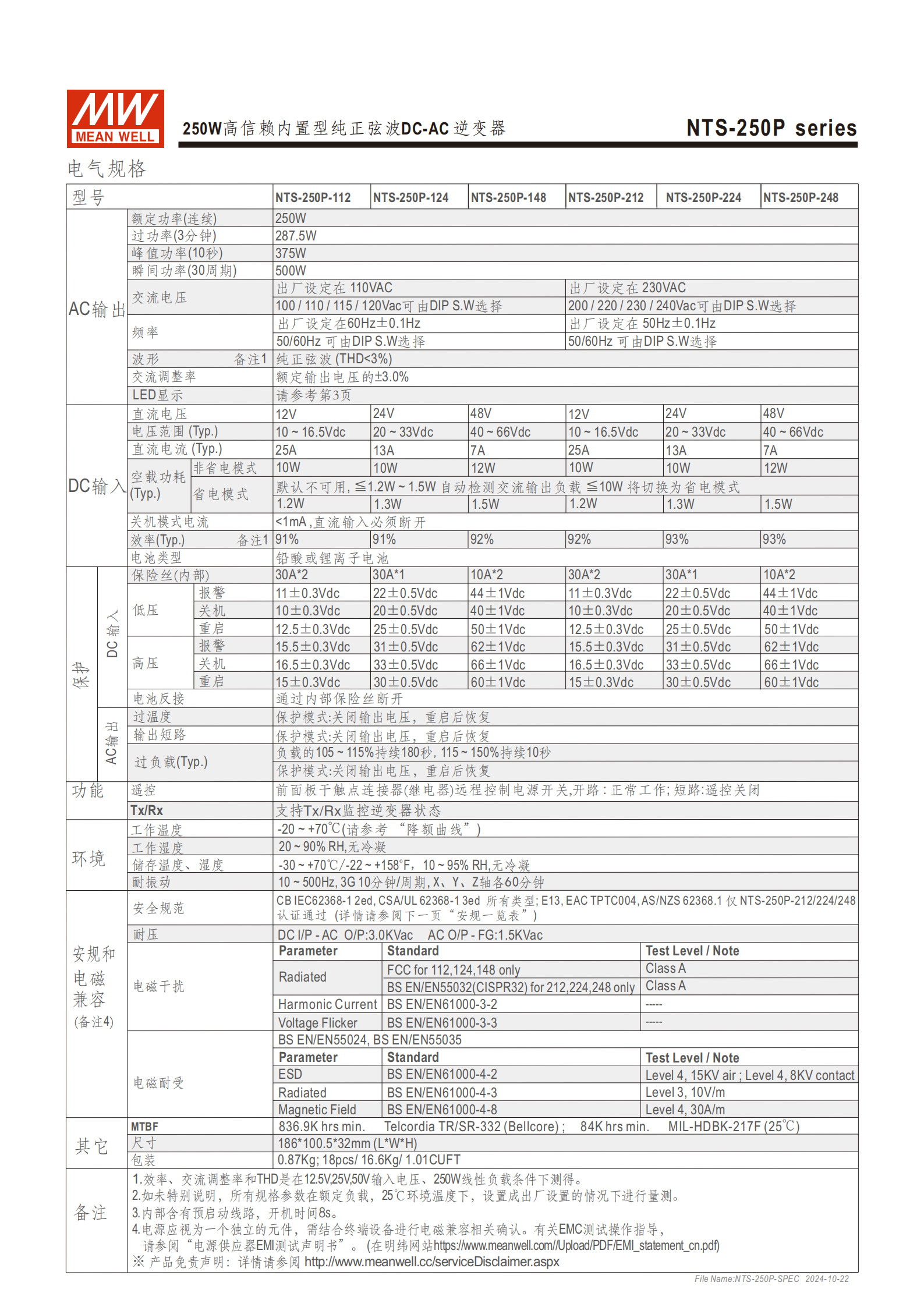

三、核心電氣規格（關鍵數字標注）
1. 功率參數
額定連續功率：250W
3 分鐘過功率：287.5W
10 周期功率：375W
瞬間峰值功率：500W
輸出波形：純正弦波，THD < 3%
2. 輸入輸出電壓 / 頻率
| 直流輸入額定電壓 | 輸入電壓范圍 (Typ.) | 交流輸出電壓范圍 | 頻率選擇 |
|---|---|---|---|
| 12Vdc | 10 ~ 16.5Vdc | 100/110/115/120Vac 或 200/220/230/240Vac | 50/60Hz（DIP SW 選擇，出廠 50Hz） |
| 24Vdc | 20 ~ 33Vdc | 同上 | 同上 |
| 48Vdc | 40 ~ 66Vdc | 同上 | 同上 |
3. 功耗與效率
空載功耗：非省電模式10W，省電模式 **≤1.5W**（默認不可用，DIP SW 開啟）
轉換效率：12V 型號91%，24/48V 型號93%（Typ.，12.5/25/50V 輸入、250W 線性負載下測得）
關機模式電流：<1mA
4. 其他電氣參數
內部保險絲：12V 為 30A2，24V 為 30A1，48V 為 10A*2
交流調整率：額定輸出電壓的 ±0.3Vdc（12V）/±0.5Vdc（24V）/±1Vdc（48V）
頻率精度：±0.1Hz
MTBF：836.9K hrs min.（Telcordia TR/SR-332）；84K hrs min.（MIL-HDBK-217F，25℃）
四、核心功能特性
可調式輸出：通過DIP SW 撥碼開關（SW1-SW4） 調節交流輸出電壓、工作頻率、省電模式，出廠設置為 110Vac/60Hz 或 230Vac/50Hz，SW4 為省電模式開關（ON 開啟，OFF 關閉）。
遠程控制：前面板干觸點連接器（CN301）支持電源開 / 關遠程控制，開路為正常工作，短路為停止工作。
狀態監控
支持Tx/Rx 通訊：可監控逆變器運行狀態，還能修改內部輸入輸出參數；
LED 三色燈號顯示：綠色（系統正常 / 負載 > 80%）、橙色（遙控?cái)嚯?/ 省電模式 / 負載 40~80%）、紅色（報警狀態 / 負載 < 40%），同時顯示直流輸入電壓區間異常。
完善的保護功能：電池過放電（低壓斷開）、電池反接、輸入高低壓、過溫度、輸出短路、輸出過載、逆變器故障保護，部分故障通過內部保險絲斷開保護。
散熱設計：默認無風扇自然風冷，也可外接 10CFM 風扇強制對流（建議型號 CCHV CHT4012BH-W20D 4020B）。
省電模式：自動檢測交流輸出負載，切換后空載功耗≤1.5W，有效降低無負載時的電池消耗。
五、機構與連接器設計
基礎尺寸：單位 mm，公差 **±1mm**，核心安裝尺寸 186mm，含 φ5.5（M5）安裝孔，重量0.87Kg，包裝 18pcs/16.6Kg/1.01CUFT。
專用連接器（均指定型號或同等級品）：| 連接器名稱 | 型號 / 規格 | 功能 ||------------|-----------|------|| 直流輸入連接器（TB1） | Anderson 1327 &1327G6 | 12/24/48Vdc 直流正負極輸入 || 交流輸出連接器（CN500） | JST B6P-VH | FG 接地、AC/N/AC/L 交流輸出 || 遙控 ON-OFF 連接器（CN301） | JST S2B-XH-A | 遠程電源控制（2PIN） || 通訊連接器（CN50） | CHYAO SHIUN JS-100R-03 | Tx/Rx 通訊（GND/RX/TX，4PIN） || 風扇連接器（CN100） | JST B3B-XH-A | 外接風扇供電與調速（3PIN） |
六、環境與使用要求
工作環境：工作溫度 **-20℃~+70℃，60~70℃時需降載至40% 負載 **；儲存溫度 / 濕度適配工業級環境，耐振動。
開機特性：內部含預啟動線路，開機時間 8s。
減額曲線：自然對流下，環境溫度越高負載能力越低，強制對流（10CFM 風扇）可提升負載適配性。
七、安規與電磁兼容
基礎安規：IEC62368-1、CSA/UL62368-1、AS/NZS 62368-1、CB、ERC、FCC、TPTC004。
專項認證：NTS-250P-212/224/248 獲E13、EAC認證。
電磁干擾：BS EN/EN55032 (CISPR32)（僅 212/224/248 型號），Class A 等級。
電磁耐受：Level 3（10V/m）、Level 4（30A/m）；耐壓 Level 4（15KV 空氣 / 8KV 接觸）。
八、應用場景
廣泛適用于無公網交流電源的各類場景，包括：
移動 / 便攜設備、家居辦公用品；
車輛、游艇、戶外露營設備；
離網太陽能發電系統、無線網絡；
電信 / 數據通訊系統；
移動醫療車、巴士等特種移動設備（為照明、顯示器、控制器等供電）。
九、產品備注
效率、交流調整率等參數在12.5V/25V/50V 輸入、250W 線性負載下測得；
未特別說明的規格，均在額定負載、25℃、出廠設置下量測；
電源為獨立元件，需結合終端設備做電磁兼容確認；
提供專屬安裝手冊，可在明緯官網（http://www.meanwell.com/manual.html）查閱。
關鍵問題
問題 1（功能調節類）：NTS-250P 系列的交流輸出電壓、頻率及省電模式如何通過 DIP SW 進行調節？
答案：通過 DIP SW 的 4 個撥碼開關（SW1-SW4）調節，SW1+SW2 組合選擇輸出電壓（OFF+OFF=100/200Vac、OFF+ON=110/220Vac、ON+OFF=115/230Vac、ON+ON=120/240Vac）；SW3 選擇頻率（ON=50Hz、OFF=60Hz）；SW4 選擇省電模式（ON = 開啟省電模式，空載功耗≤1.5W；OFF = 關閉，為非省電模式，空載功耗 10W），產品出廠默認設置為 110Vac/60Hz 或 230Vac/50Hz，省電模式默認不可用。
問題 2（使用適配類）：NTS-250P 系列不同直流輸入型號的電壓保護區間分別是多少？LED 燈如何顯示直流輸入電壓狀態？
答案：1）電壓保護區間：12Vdc 型號正常區間12.5~15.5Vdc，預警11~12.5Vdc，保護（紅色報警）<11Vdc 或> 15.5Vdc；24Vdc 型號正常區間25~31Vdc，預警22~25Vdc，保護 **<22Vdc 或> 31Vdc**；48Vdc 型號正常區間50~62Vdc，預警44~50Vdc，保護 **<44Vdc 或> 62Vdc**。2）LED 燈顯示：綠色代表輸入電壓在正常區間，橙色代表預警區間，紅色代表保護 / 報警區間。
問題 3（實際應用類）：NTS-250P 系列在高溫環境下的使用限制是什么？遠程控制功能的接線與工作邏輯是怎樣的？
答案：1）高溫使用限制：產品工作溫度范圍為 - 20℃~+70℃，在60~70℃ 環境下，自然對流僅支持40% 負載（即最大 100W），如需提升負載能力，可外接 10CFM 風扇進行強制對流；2）遠程控制邏輯：通過前面板干觸點連接器CN301（2PIN） 實現，接線為 Pin1+Pin2，開路狀態下逆變器正常工作，短路狀態下逆變器停止工作（遙控關閉），連接器適配型號為 JST S2B-XH-A 或同等級品。
